Fluke I400 AC 전류 클램프

Fluke I400 AC 전류 클램프

MODEL
I400
브랜드
FLUKE
제품 자료
제품문의 구매하기

멀티미터의 mA 입력에 꽂아
부하 전류를 읽는 AC 클램프

Fluke i400 AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke i400은 1 mA/A 전류 출력을 멀티미터의 AC mA 입력에 연결해 1~400 A를 읽는 AC 전류 클램프(전류 프로브)입니다. CAT IV 600 V 등급이어서 건물 저전압 주 전원의 인입 구간까지 점검할 수 있습니다.

Ø 32 mm 도체까지 물리는 턱과 1.5 m 출력 케이블 덕분에 배전반 안쪽 작업이 단순해지고, 오버몰딩 논슬립 핸들은 활선 근처에서 배선에 닿을 위험을 줄입니다. 사용 주파수가 5 Hz에서 20 kHz까지인 이 클램프는 (주)테솔이 국내에 공식 공급합니다.

400 A

공칭 AC 전류 범위

1 mA/A

전류 출력, mA 값이 곧 A

CAT IV 600 V

인입 구간 안전 등급

Ø 32 mm

최대 도체 직경

특징

보유 멀티미터로 넓히는
i400 전류 범위

핵심 특징현장에서 달라지는 점
회로 해체 없이 측정도체를 턱에 물리기만 하면 되므로 부하를 끊지 않고 가동 중인 전류를 확인할 수 있습니다.
1 mA/A 전류 출력멀티미터에 표시되는 mA 값이 곧 암페어이므로 환산 계산에서 생기는 판독 실수가 줄어듭니다.
CAT IV 600 V · CAT III 1000 V인입 구간과 배전 구간을 한 대로 다루므로 작업 위치마다 클램프를 바꿔 들지 않아도 됩니다.
초소형 설계좁은 분전반 안에서도 도체 사이에 턱을 밀어 넣기 쉽습니다.
미끄럼 방지 오버몰딩 핸들손이 미끄러져 활선 배선에 닿을 위험을 줄입니다.
쉴드 바나나 플러그멀티미터 mA 입력에 바로 꽂는 구조여서 별도 어댑터가 필요 없습니다.

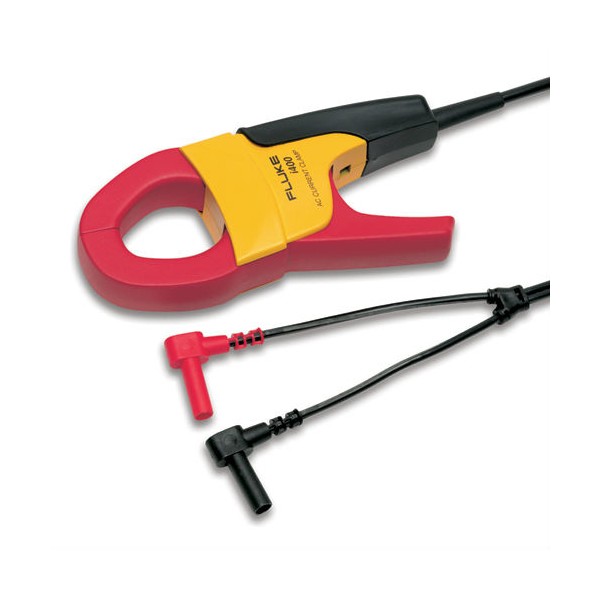

FLUKE I400 - 케이블과 바나나 플러그가 보이는 전류 클램프
케이블과 바나나 플러그가 보이는 전류 클램프

출력 읽기

1 mA/A 출력을
멀티미터에서 읽는 법

1 mA/A 출력은 1000:1 비율이어서 멀티미터에 표시된 mA 값이 곧 측정 전류입니다. 120 mA가 표시되면 120 A가 흐르는 것이며 400 A에서는 400 mA가 출력되므로, 연결할 멀티미터는 AC mA 범위가 400 mA 이상까지 있어야 합니다. 정확도는 읽음값의 2 %에 0.06 A를 더한 값(45~400 Hz)이어서 소전류일수록 하한 항이 오차를 좌우합니다.

안전 등급

CAT 등급은
가장 낮은 구성품 기준

인입 구간과 배전 구간의 구분

CAT IV 600 V는 건물 저전압 주 전원이 들어오는 인입 구간, CAT III 1000 V는 그 아래 배전 구간에 해당하는 등급입니다. 연결한 시스템의 등급은 클램프, 멀티미터, 리드 가운데 가장 낮은 구성품에 맞춰지므로 멀티미터와 리드의 CAT 등급도 같은 수준인지 먼저 확인하세요.

사양

i400 1 mA/A 출력
400 A 사양

항목사양
공칭 전류 범위400 A
연속 측정 범위1 ~ 400 A
최대 비파괴 전류1000 A
최소 측정 전류1 A
기본 정확도읽음값의 2 % + 0.06 A (45 ~ 400 Hz)
사용 주파수5 Hz ~ 20 kHz
출력1 mA/A (1000:1)
안전 등급CAT IV 600 V, CAT III 1000 V
최대 대지 전압1000 V AC rms (EN 61010)
최대 도체 직경32 mm (부스바 750 MCM)
출력 케이블1.5 m, 쉴드 바나나 플러그
보증1년

활용 분야

멀티미터로 읽는
대전류 점검

  • 배전반·인입 설비 — 인입 구간과 분기 회로의 AC 전류를 가동 상태로 확인합니다.
  • 모터·공조 설비 — 부하 전류를 측정해 정격 대비 과부하 여부를 점검합니다.
  • 멀티미터 활용 현장 — AC mA 범위만 있는 멀티미터로 대전류를 읽어 장비 추가 없이 측정 범위를 넓힙니다.

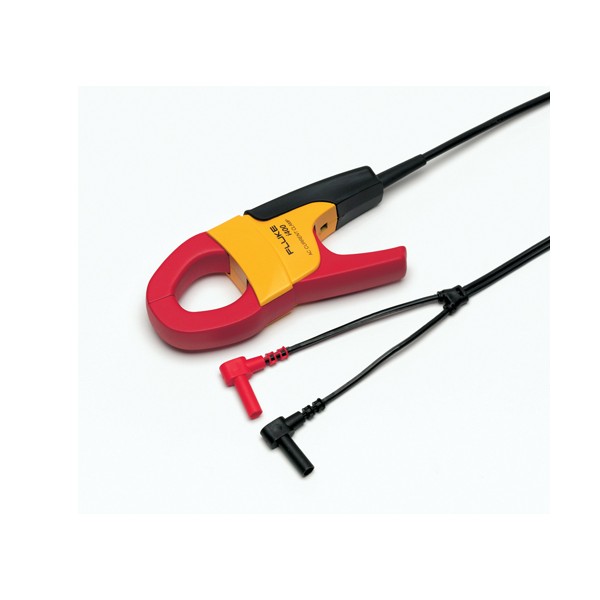

FLUKE I400 - 케이블이 연결된 붉은색 AC 전류 클램프
케이블이 연결된 붉은색 AC 전류 클램프

선택 가이드

출력 방식과 전류 범위로
고르는 클램프

이럴 때 (현장 조건)권장 모델선택 이유
멀티미터 mA 입력으로 400 A까지 읽을 때i4001 mA/A 출력에 CAT IV 600 V 등급이라 인입 구간까지 멀티미터로 읽을 수 있습니다.
스코프·분석기에 BNC로 연결할 때i400s40 A·400 A 두 범위를 10·1 mV/A로 출력해 스코프와 분석기 입력에 맞습니다.
200 A 이하 전류를 멀티미터로 읽을 때i2000.5 ~ 200 A 범위에 CAT III 600 V 등급이라 소형 부하에 알맞습니다.
800 A까지 멀티미터·기록계로 읽을 때i800100 mA ~ 800 A 범위에 Ø 54 mm 턱을 갖춰 굵은 도체까지 다룹니다.

구성·옵션

i400 구성과
부품번호

구분내용
본체i400 클램프, 1.5 m 출력 케이블(쉴드 바나나 플러그)
부품번호2277225
연결 계측기AC mA 범위가 있는 멀티미터
보증1년
