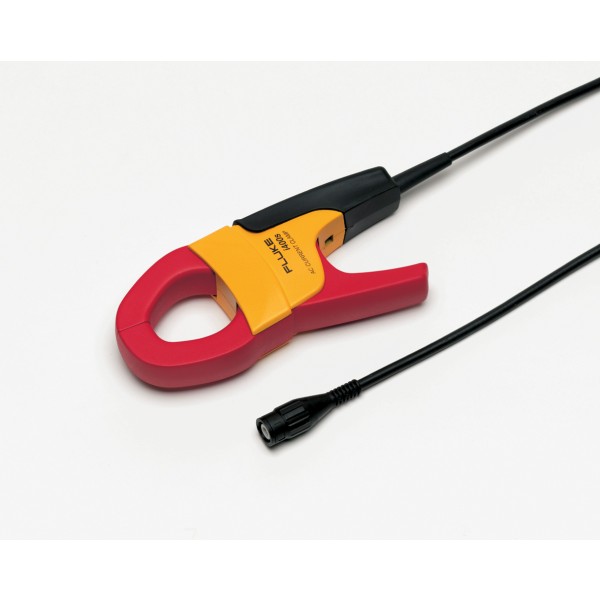

Fluke I400S AC 전류 클램프

MODEL: I400S
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

스코프와 전력 품질 분석기로
전류 파형을 보는 AC 클램프

Fluke i400s AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke i400s는 스코프와 전력 품질 분석기의 전류 입력에 BNC로 연결하는 AC 전류 클램프(전류 프로브)입니다. 40 A와 400 A 두 범위를 10·1 mV/A 전압으로 출력하며, CAT IV 600 V 등급이어서 인입 구간의 전류 파형까지 관찰할 수 있습니다.

5 Hz에서 10 kHz까지의 전형 대역폭으로 기본파와 저차 고조파를 함께 측정합니다. 114 g의 가벼운 본체와 Ø 32 mm 턱은 좁은 분전반 안에서도 다루기 쉽습니다. 2.5 m 출력 케이블을 갖춘 이 클램프는 (주)테솔이 국내에 공식 공급합니다.

40 A · 400 A

두 개의 측정 범위

10 · 1 mV/A

범위별 BNC 출력

CAT IV 600 V

인입 구간 안전 등급

114 g

본체 무게

특징

스코프·분석기 입력에 맞춘
i400s 두 범위

핵심 특징	현장에서 달라지는 점
40 A · 400 A 두 범위	소전류와 대전류를 한 클램프로 나누어 측정하므로 부하 크기에 따라 클램프를 바꿔 드는 일이 줄어듭니다.
BNC 전압 출력	스코프와 분석기의 BNC 입력에 바로 연결해 전류 파형을 별도 변환 없이 관찰합니다.
CAT IV 600 V · CAT III 1000 V	인입 구간과 배전 구간을 같은 클램프로 다루므로 작업 위치마다 장비를 바꿀 필요가 없습니다.
컴팩트 설계와 미끄럼 방지 핸들	좁은 분전반에서도 한 손으로 도체를 물리고 활선 근처에서 손이 미끄러질 위험을 줄입니다.
범위별 파고율 기준 제시	40 A 범위는 3 이하, 400 A 범위는 300 A까지 3 이하이고 400 A에서 2.5 이하여서 비정현파를 측정할 때의 한계를 미리 가늠할 수 있습니다.
위상 지연 사양 공개	범위와 전류 구간별 위상 지연이 사양에 나와 있어 전력과 역률 계산의 보정 근거로 사용할 수 있습니다.

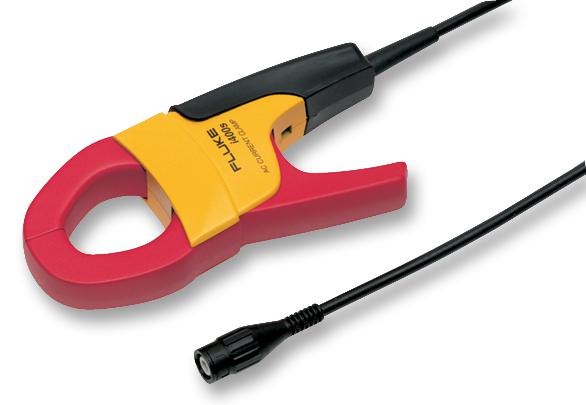

붉은 클램프 헤드와 출력 케이블이 보이는 전류 클램프

범위 선택

두 범위의
출력 스케일 비교

40 A 범위는 10 mV/A, 400 A 범위는 1 mV/A를 출력하므로 두 범위 모두 만 눈금에서 400 mV가 됩니다. 스코프 수직 감도를 같은 값으로 두고 비교할 수 있습니다. 5 A 미만의 전류는 0.5 A부터 읽는 40 A 범위에서, 5 A 이상은 400 A 범위의 5 ~ 400 A에서 측정하세요. 정확도는 읽음값의 2 %에 범위별 하한 0.015 A 또는 0.04 A를 더한 값입니다.

위상 지연

전력 계산에 반영하는
위상 지연

범위와 전류 구간별 지연 각도

40 A 범위의 위상 지연은 1 ~ 5 A에서 4°, 5 ~ 20 A에서 3°, 20 ~ 40 A에서 2°이고 400 A 범위는 10 ~ 40 A에서 2°, 40 ~ 400 A에서 1.5°입니다. 역률과 유효 전력을 계산하는 분석 작업은 사용 전류 구간의 지연 값을 보정에 넣어야 하며, 지연이 작은 400 A 범위의 대전류 구간이 가장 유리합니다.

사양

i400s 두 범위 BNC 출력
400 A 사양

항목	사양
측정 범위	40 A 범위 0.5 ~ 40 A, 400 A 범위 5 ~ 400 A
기본 정확도 (45 ~ 400 Hz)	40 A 범위 읽음값의 2 % + 0.015 A, 400 A 범위 읽음값의 2 % + 0.04 A
전형 대역폭	5 Hz ~ 10 kHz
출력	40 A 범위 10 mV/A, 400 A 범위 1 mV/A
위상 지연	40 A 범위: 1 ~ 5 A 4°, 5 ~ 10 A 3°, 10 ~ 20 A 3°, 20 ~ 40 A 2° / 400 A 범위: 10 ~ 20 A 2°, 20 ~ 40 A 2°, 40 ~ 400 A 1.5°
파고율	40 A 범위 ≤ 3, 400 A 범위 300 A까지 ≤ 3 · 400 A에서 ≤ 2.5
안전 등급	CAT IV 600 V, CAT III 1000 V
최대 도체 직경	32 mm
출력 케이블	2.5 m, BNC 커넥터
외형 치수 · 무게	150 × 70 × 30 mm · 114 g
DMM용 BNC–바나나 어댑터	PM9081/001 (선택 사양)
보증	1년

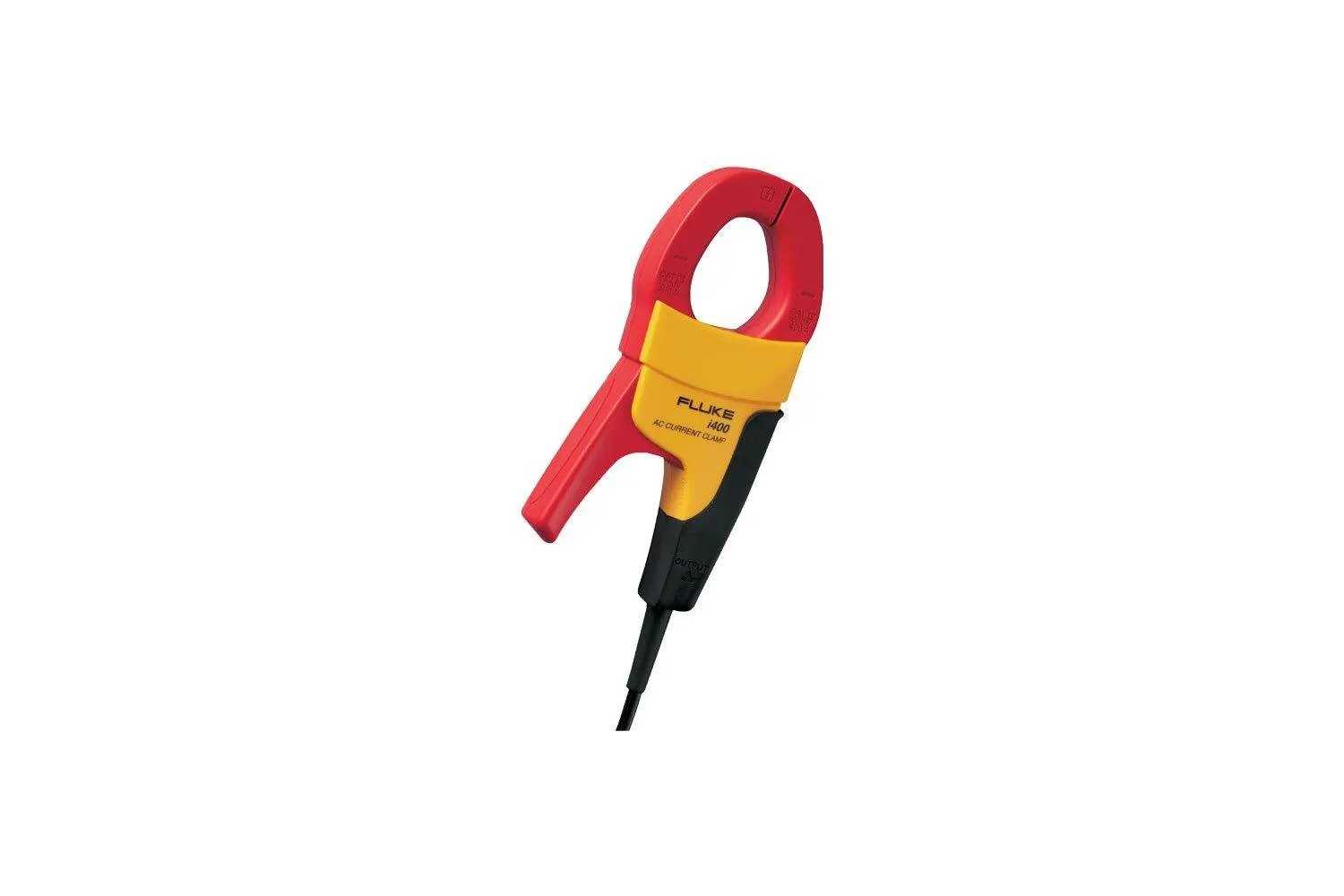

붉은 클램프 헤드가 보이는 전류 클램프를 세운 모습

활용 분야

파형과 전력을
분석하는 현장

전력 품질 분석 — 분석기의 전류 입력에 연결해 부하 전류와 역률을 기록합니다.
전류 파형 관찰 — 스코프와 ScopeMeter로 기동 전류와 파형 왜곡의 형태를 확인합니다.
배전반 분기 회로 — 400 A급 분기 회로의 전류를 가동 상태로 점검합니다.
멀티미터 보조 측정 — PM9081/001 어댑터로 멀티미터에서 전류 값을 확인합니다.

선택 가이드

입력 단자와 전류 크기로
고르는 클램프

이럴 때 (현장 조건)	권장 모델	선택 이유
스코프·분석기에 BNC로 연결하고 400 A 이하일 때	i400s	40 A·400 A 두 범위를 10·1 mV/A로 출력하며 CAT IV 600 V 등급을 갖췄습니다.
멀티미터 mA 입력에 바로 연결할 때	i400	1 mA/A 전류 출력에 쉴드 바나나 플러그라 멀티미터 mA 입력에 바로 꽂습니다.
10 mA 단위 소전류를 CT 2차에서 측정할 때	i5s	10 mA ~ 6 A 범위에 400 mV/A 출력이라 소전류 측정에 맞습니다.
1000 A 파형을 스코프로 볼 때	i1000s	10·100·1000 A 세 범위에 5 Hz ~ 100 kHz 대역이라 1000 A 파형 관찰에 맞습니다.
32 mm보다 굵은 도체를 물려야 할 때	i3000s	큰 턱에 3000 A급 세 범위를 갖춰 굵은 도체를 물릴 수 있습니다.

구성·옵션

i400s 구성과
별매 어댑터

구분	내용
본체	i400s 클램프, 2.5 m BNC 출력 케이블
부품번호	2277202
별매 어댑터	PM9081/001 BNC–바나나 어댑터(멀티미터용)
호환 계측기	Fluke 114·117 멀티미터, 434-II·435-II·437 Series II·438-II·PQ400 전력 품질 분석기, 17XX 클램프 어댑터 2.8 V·1 V

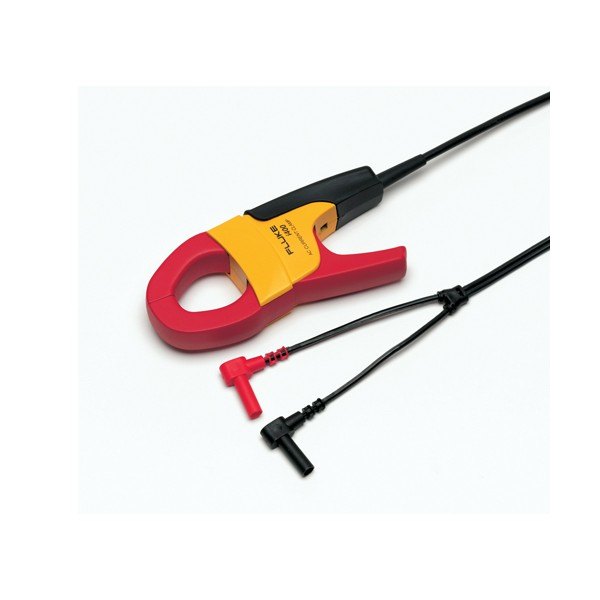

클램프 헤드와 바나나 플러그 테스트 리드 구성

i400s와 비교할
전류 클램프

i400s를 멀티미터에도 연결할 수 있습니까?
네, PM9081/001 BNC–바나나 어댑터를 사용하면 연결할 수 있습니다. 어댑터는 구성에 포함되지 않으므로 별도로 준비하세요.
i400s로 작은 전류는 어느 범위에서 측정합니까?
5 A 미만은 40 A 범위에서 측정하며 이 범위는 0.5 A부터 읽습니다. 5 A 이상은 400 A 범위가 적합합니다.
i400s는 i400과 출력 방식이 어떻게 다릅니까?
i400은 1 mA/A 전류 출력이라 멀티미터용이고, i400s는 10·1 mV/A 전압 출력이라 스코프와 분석기용입니다. 정확도 하한 항도 i400s가 0.015 A 또는 0.04 A로 더 작습니다.
보유한 i400s의 교정을 맡길 수 있습니까?
네, 모델과 사용 조건을 알려 주시면 KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 안내해 드립니다.
