Fluke i5s · i5sPQ3 AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

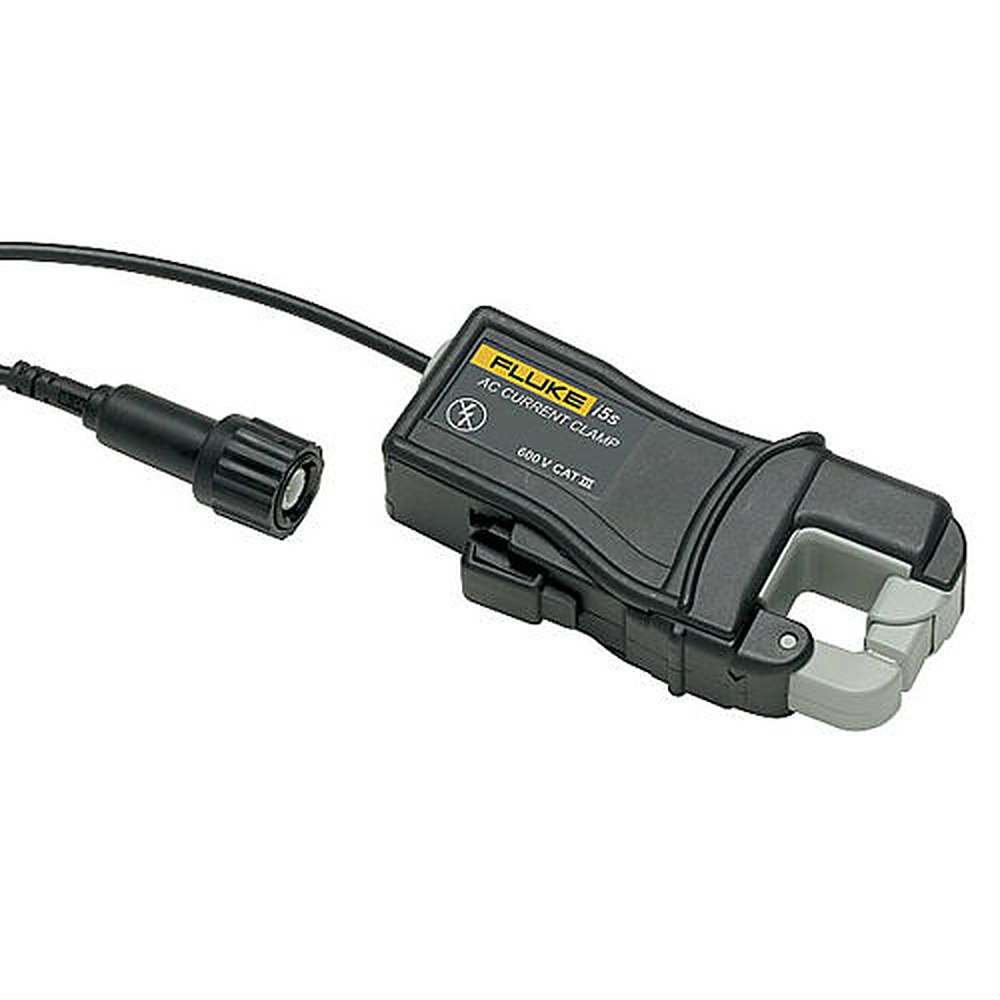

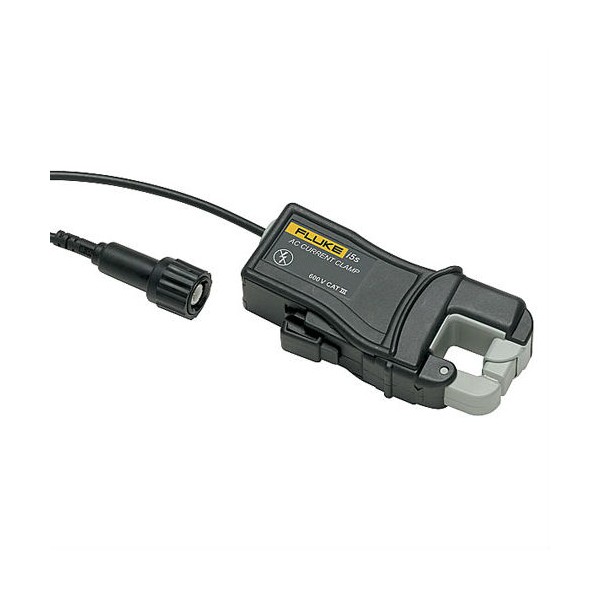

Fluke i5s는 변류기(CT) 2차 측의 10 mA~6 A 전류를 400 mV/A 전압으로 출력하는 5 A급 AC 전류 클램프(전류 프로브)입니다. i5sPQ3는 같은 클램프 3개를 묶어 3상 CT 2차 측을 함께 측정하는 전력 품질 분석 구성입니다.

116 × 43 × 23 mm의 작은 본체는 CT 단자함의 좁은 공간에도 들어갑니다. 10 mA ~ 1 A 구간을 1 % + 5 mA 정확도로 읽어 미소 전류도 구분할 수 있습니다. 2.5 m BNC 출력 케이블을 갖춘 이 클램프는 (주)테솔이 국내에 공식 공급합니다.

10 mA ~ 6 A

연속 측정 범위

400 mV/A

BNC 전압 출력

Ø 15 mm

최대 도체 직경

3개 묶음

i5sPQ3 3상 구성

특징

CT 2차 측 측정에 맞춘
i5s 소전류 구성

핵심 특징현장에서 달라지는 점
10 mA ~ 6 A 연속 측정공칭 5 A를 넘어 6 A까지 이어서 읽으므로 CT 2차 측의 과전류 구간도 한 클램프로 확인할 수 있습니다.
400 mV/A BNC 출력분석기와 스코프의 mV 입력에 바로 연결해 소전류를 따로 변환하지 않고 읽습니다.
소전류 구간 별도 정확도10 mA ~ 1 A는 1 % + 5 mA, 1 ~ 5 A는 1 %로 구간별 오차를 구분해 미소 전류 판정의 기준이 됩니다.
i5sPQ3 3개 묶음3상을 동시에 측정해 상간 불평형과 부하 균형을 한 번에 기록할 수 있습니다.
컴팩트 본체좁은 CT 단자함에서도 클램프를 밀어 넣을 수 있어 단자를 분리하지 않고 측정합니다.
절연 도체 전용 CAT III 600 V사용 조건이 분명해 안전 규정에 맞춘 작업 계획을 세우기 쉽습니다.

출력 계산

2차 측 전류별
출력 전압 계산

400 mV/A 출력은 5 A 정격 CT 2차 측 전류 5 A에서 2 V, 상한 6 A에서 2.4 V이고, 1 A 정격 CT의 1 A에서는 0.4 V입니다. 연결 계측기의 입력 임피던스가 1 MΩ보다 크고 병렬 용량이 47 pF 이하여야 하므로 입력 사양을 먼저 확인하세요. 파고율이 3 이하인 파형은 정확도에 0.7 %가 추가됩니다.

소전류 오차

하한 항이 커지는
미소 전류 구간

100 mA에서의 허용 오차

10 mA ~ 1 A 구간의 정확도는 읽음값의 1 %에 5 mA를 더한 값이므로 100 mA를 읽으면 1 mA에 5 mA를 더한 6 mA까지 오차가 허용됩니다. 미소 전류의 상대 오차는 하한 항이 지배하므로, 판정 기준이 좁은 보호 계전 시험은 1 A 이상의 구간에서 비교하세요.

사양

i5s 단품과 3개 묶음
비교 및 공통 사양

항목i5si5sPQ3
구성클램프 1개i5s 클램프 3개 묶음
부품번호25084672457508
용도CT 2차 측 단상 측정3상 CT 2차 측 동시 측정

i5s 시리즈 공통 사양

항목사양
공칭 전류 범위5 A
연속 측정 범위10 mA ~ 6 A
최대 비파괴 전류70 A
최소 측정 전류10 mA
기본 정확도 (48 ~ 65 Hz)10 mA ~ 1 A 읽음값의 1 % + 5 mA, 1 ~ 5 A 읽음값의 1 %
파고율≤ 3일 때 정확도에 0.7 % 추가
사용 주파수40 Hz ~ 5 kHz
출력400 mV/A
입력 부하 임피던스> 1 MΩ, 병렬 용량 ≤ 47 pF
안전 등급CAT III 600 V (IEC/EN 61010-1, 오염도 2), 절연 도체 전용
최대 전압600 V AC
최대 도체 직경15 mm
출력 케이블2.5 m, BNC
외형 치수116 × 43 × 23 mm
BNC–바나나 어댑터미포함
보증1년

활용 분야

CT 2차 측과
소전류 점검

  • CT 2차 측 점검 — 1 A·5 A 정격 변류기의 2차 전류를 회로 분리 없이 확인합니다.
  • 3상 부하 분석 — i5sPQ3 3개로 상별 전류를 전력 품질 분석기에 동시 입력합니다.
  • 미소 전류 확인 — 10 mA 단위의 소전류를 분석기 mV 입력으로 읽습니다.
  • 전류 파형 관찰 — ScopeMeter의 전압 입력에 연결해 소전류 파형을 기록합니다.

선택 가이드

전류 크기와 상 수로
고르는 구성

이럴 때 (현장 조건)권장 모델선택 이유
CT 2차 측 단상 전류를 측정할 때i5s10 mA ~ 6 A 범위에 400 mV/A 출력이라 CT 2차 측 소전류 측정에 맞습니다.
3상 CT 2차 측을 동시에 측정할 때i5sPQ3i5s 클램프 3개를 묶은 구성이라 3상을 동시에 기록할 수 있습니다.
수십~수백 A 전류를 측정할 때i200s · i400sBNC 전압 출력으로 40 ~ 400 A급을 다뤄 큰 전류에 맞습니다.
멀티미터 mA 입력으로 읽을 때i4001 mA/A 전류 출력에 CAT IV 600 V 등급이라 멀티미터로 바로 읽을 수 있습니다.

구성·옵션

i5s·i5sPQ3
주문 정보

구분내용
단품i5s, 부품번호 2508467
3개 묶음i5sPQ3(i5s × 3), 부품번호 2457508
케이블2.5 m BNC
별매 어댑터BNC–바나나 어댑터(PM9081/001)는 별도 준비
호환 계측기Fluke 120B ScopeMeter, 434·435·437·438 전력 품질 분석기, 17XX 클램프 어댑터 2.8 V·1 V

관련 제품

i5s와 함께 보는
전류 클램프
