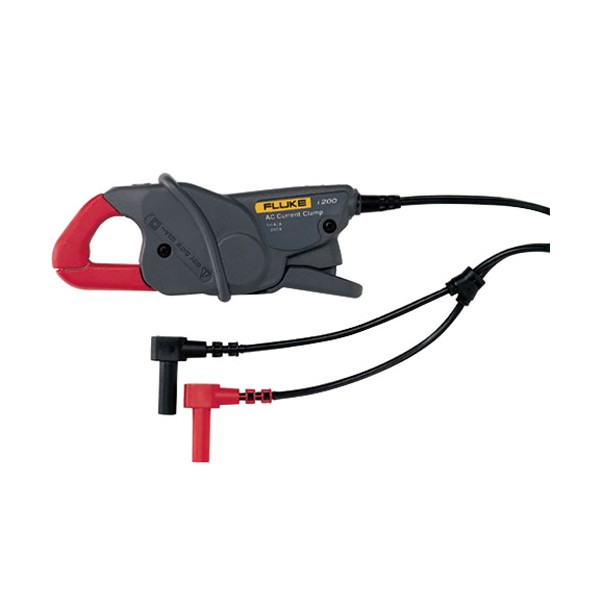

Fluke I200/I200S AC 전류 클램프

MODEL: I200/I200S
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

멀티미터나 스코프 입력에 맞춰
고르는 200 A 전류 클램프

Fluke i200 · i200s AC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

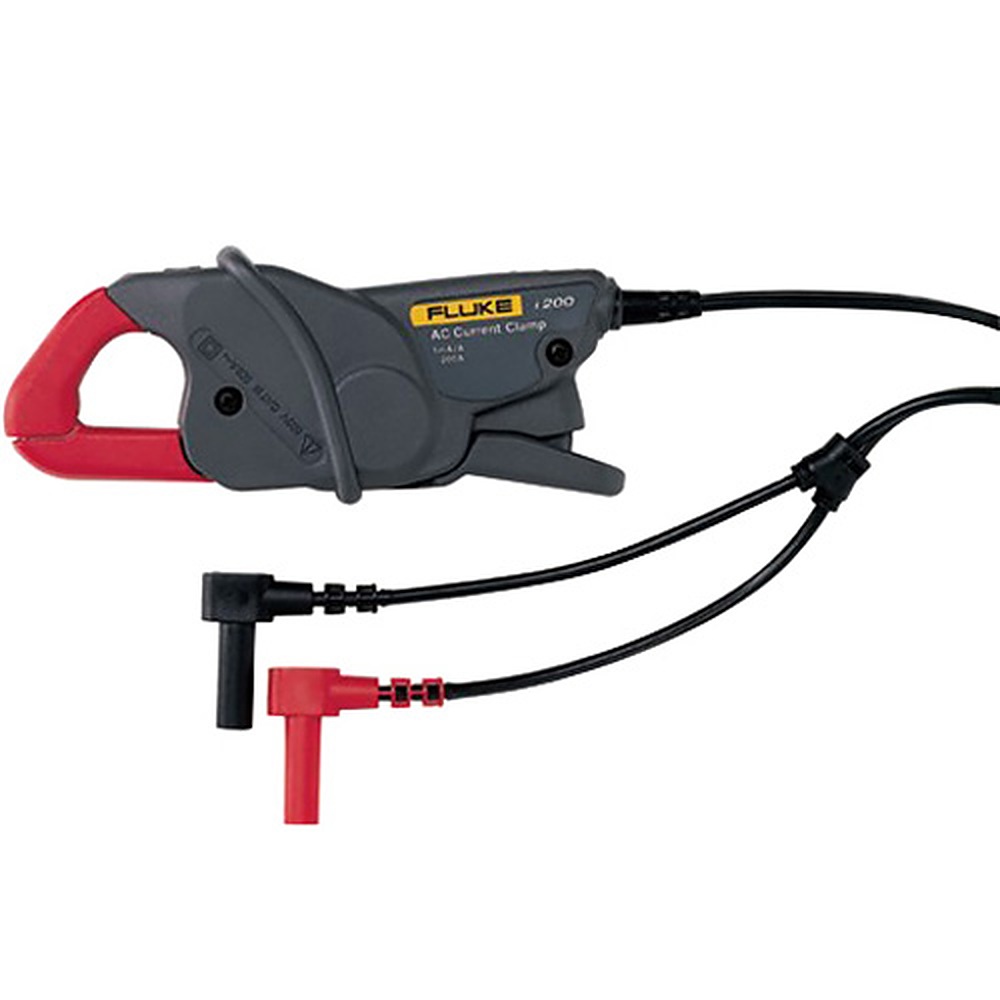

Fluke i200과 i200s는 계측기 입력 방식에 맞춰 선택하는 200 A급 AC 전류 클램프(전류 프로브)입니다. i200은 1 mA/A 전류 출력으로 멀티미터 AC mA 입력에, i200s는 100·10 mV/A 전압 출력으로 BNC 입력의 스코프와 분석기에 연결합니다.

두 모델은 Ø 20 mm 도체나 20 × 5 mm 부스바를 무는 같은 턱 구조와 CAT III 600 V 등급을 갖췄고, 최대 허용 전류도 240 A로 같아 측정 범위를 넘는 과전류에도 여유가 있습니다. 사용 주파수가 40 Hz부터 10 kHz까지인 이 클램프는 (주)테솔이 국내에 공식 공급합니다.

200 A

두 모델 공통 공칭 범위

1 mA/A

i200 전류 출력

100 · 10 mV/A

i200s 전압 출력

CAT III 600 V

공통 안전 등급

특징

두 가지 출력 방식과
같은 턱 구조

핵심 특징	현장에서 달라지는 점
i200 — 1 mA/A 전류 출력	멀티미터의 AC mA 범위에 바로 꽂아 읽으므로 별도 변환 장비 없이 200 A급 전류를 확인할 수 있습니다.
i200s — 100·10 mV/A 전압 출력	스코프와 분석기의 전압 입력으로 전류 파형을 볼 수 있어 기동 전류와 파형 왜곡을 직접 확인합니다.
i200s 20 A 범위	0.1 ~ 24 A 구간을 별도 범위로 두어 소전류를 측정할 때 고정 오차의 영향이 줄어듭니다.
BNC와 바나나 어댑터(i200s)	스코프 BNC 입력과 멀티미터 AC mV 범위를 모두 지원해 계측기가 바뀌어도 클램프를 그대로 쓸 수 있습니다.
최대 허용 240 A	측정 범위를 넘는 순간 전류에도 파손 한계까지 여유가 있어 기동 시험 중 클램프를 보호합니다.
CAT III 600 V	배전반 분기 회로 작업에 맞는 안전 등급이어서 현장 투입 기준이 단순합니다.

출력 선택

입력 단자에 따른
모델 선택과 환산

멀티미터의 AC mA 입력을 쓴다면 i200, BNC 입력의 스코프나 ScopeMeter를 쓴다면 i200s가 기본 선택입니다. i200s는 20 A 범위에서 100 mV/A, 200 A 범위에서 10 mV/A를 출력하므로 20 A 범위의 5 A는 500 mV, 200 A 범위의 150 A는 1500 mV로 표시됩니다. 스코프 수직 감도는 이 값에 맞춰 설정하세요.

소전류 정확도

고정 오차 항이 키우는
소전류 오차

읽음값 퍼센트에 더해지는 고정 오차

정확도는 읽음값의 퍼센트에 0.5 A를 더한 값이므로, 10 A를 측정하면 i200은 0.1 A에 0.5 A를 더한 0.6 A, i200s는 0.15 A에 0.5 A를 더한 0.65 A까지 오차가 허용됩니다. 전류가 작을수록 고정 오차 항의 비중이 커지므로, 소전류 점검에는 0.1 A부터 측정하는 i200s의 20 A 범위를 사용하세요.

사양

i200·i200s 비교와
공통 사양

항목	i200	i200s
공칭 범위	200 A	20 A, 200 A
연속 측정 범위	0.5 ~ 200 A	0.1 ~ 24 A (20 A 범위), 0.5 ~ 200 A (200 A 범위)
최소 측정 전류	0.5 A	0.1 A
출력	1 mA/A	100 mV/A (20 A 범위), 10 mV/A (200 A 범위)
기본 정확도 (48 ~ 65 Hz)	읽음값의 1 % + 0.5 A	읽음값의 1.5 % + 0.5 A
연결	쉴드 바나나 플러그	BNC, 듀얼 바나나–BNC 어댑터 포함
출력 케이블	1.5 m	2 m
부품번호	664755	664760

시리즈 공통 사양

항목	사양
최대 비파괴 전류	240 A
사용 주파수	40 Hz ~ 10 kHz
안전 등급	CAT III 600 V
최대 전압	600 V AC
최대 도체 직경	20 mm
최대 부스바 크기	20 × 5 mm
보증	1년

활용 분야

멀티미터와 스코프로
분기 회로 측정

배전반 분기 회로 — 멀티미터 AC mA 입력(i200)으로 부하 전류를 가동 상태에서 확인합니다.
전류 파형 관찰 — 스코프나 ScopeMeter 입력(i200s)으로 기동 전류와 파형 왜곡을 기록합니다.
소전류 부하 점검 — i200s의 20 A 범위로 0.1 A부터 부하 전류를 측정합니다.
부스바 점검 — 20 × 5 mm 부스바까지 물려 접속부 전류를 확인합니다.

선택 가이드

계측기 입력과 전류 크기로
고르는 AC 클램프

이럴 때 (현장 조건)	권장 모델	선택 이유
멀티미터 AC mA 입력에 꽂을 때	i200	1 mA/A 전류 출력에 쉴드 바나나 플러그여서 멀티미터에 바로 꽂습니다.
BNC 입력의 스코프·ScopeMeter에 연결할 때	i200s	100·10 mV/A 전압 출력에 BNC와 바나나 어댑터를 갖춰 스코프와 멀티미터 모두에 연결됩니다.
0.1 ~ 24 A 소전류를 측정할 때	i200s	20 A 범위를 따로 두어 0.1 A부터 소전류를 세밀하게 읽습니다.
400 A까지 CAT IV 600 V 구간에서 쓸 때	i400	1 mA/A 출력에 CAT IV 600 V · CAT III 1000 V 등급이어서 CAT IV 구간 작업에 적합합니다.
3000 A급 굵은 도체를 측정할 때	i3000s	Ø 64 mm 턱에 30·300·3000 A 세 범위를 갖춰 굵은 도체를 물 수 있습니다.

구성·옵션

i200·i200s 구성과
부품번호

구분	내용
i200	부품번호 664755, 1.5 m 출력 케이블(쉴드 바나나 플러그)
i200s	부품번호 664760, 2 m 출력 케이블(BNC), 듀얼 바나나–BNC 어댑터 포함
호환 액세서리	Fluke 17XX 클램프 어댑터 2.8 V·1 V (별매)

i200·i200s와 함께 보는
전류 클램프

i200의 사양이 i200s에도 같이 적용됩니까?
아닙니다. 정확도, 출력, 케이블 길이가 다릅니다. i200은 1 % + 0.5 A·1 mA/A·1.5 m이고, i200s는 1.5 % + 0.5 A·100/10 mV/A·2 m입니다.
i200s도 멀티미터에 연결할 수 있습니까?
네, 듀얼 바나나–BNC 어댑터가 들어 있어 멀티미터의 AC mV 범위로 읽을 수 있습니다. 이때 표시값은 mV/A 출력을 암페어로 환산해 해석하세요.
측정 범위를 넘으면 클램프가 손상됩니까?
최대 비파괴 전류가 240 A이므로 200 A 범위를 약간 넘는 순간 전류로는 손상되지 않습니다. 다만 정확도는 측정 범위 안에서만 보증되므로 상시 측정은 범위 안에서 하세요.
i200·i200s 교정도 의뢰할 수 있습니까?
네, 모델과 사용 조건을 알려 주세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내해 드립니다.
