전력계로 역률 읽는 법: 변위역률과 총역률

역률(PF)은 실제로 일을 하는 유효전력(P)을 전압과 전류의 곱인 피상전력(S)으로 나눈 값입니다. 0에서 1 사이 값이고, 1에 가까울수록 흐르는 전류가 일에 많이 쓰인다는 뜻입니다. 정현파라면 역률을 낮추는 원인은 전압과 전류의 위상차뿐이지만, 인버터나 정류기가 있는 설비에서는 파형 왜곡도 역률을 끌어내립니다. 두 원인이 섞여 있으니, 나눠 읽어야 맞는 대책이 보입니다.

전력

유효·무효·피상전력, 세 전력의 관계

정현파에서는 S² = P² + Q²가 성립합니다. 위상각을 θ라고 하면 역률은 cos θ이고, 이때의 PF를 변위역률이라고도 부릅니다. 같은 일을 하는 부하라도 역률이 낮으면 그만큼 전류가 커져서 배선과 변압기가 더 큰 부담을 집니다.

무효전력은 코일이나 콘덴서 같은 부하가 에너지를 잠시 저장했다가 돌려주는 전력입니다. 전동기처럼 전류가 전압보다 늦는 부하를 지상, 콘덴서처럼 앞서는 부하를 진상이라고 하며, 전력계는 이 방향을 부호나 표시로 구분해 보여 줍니다.

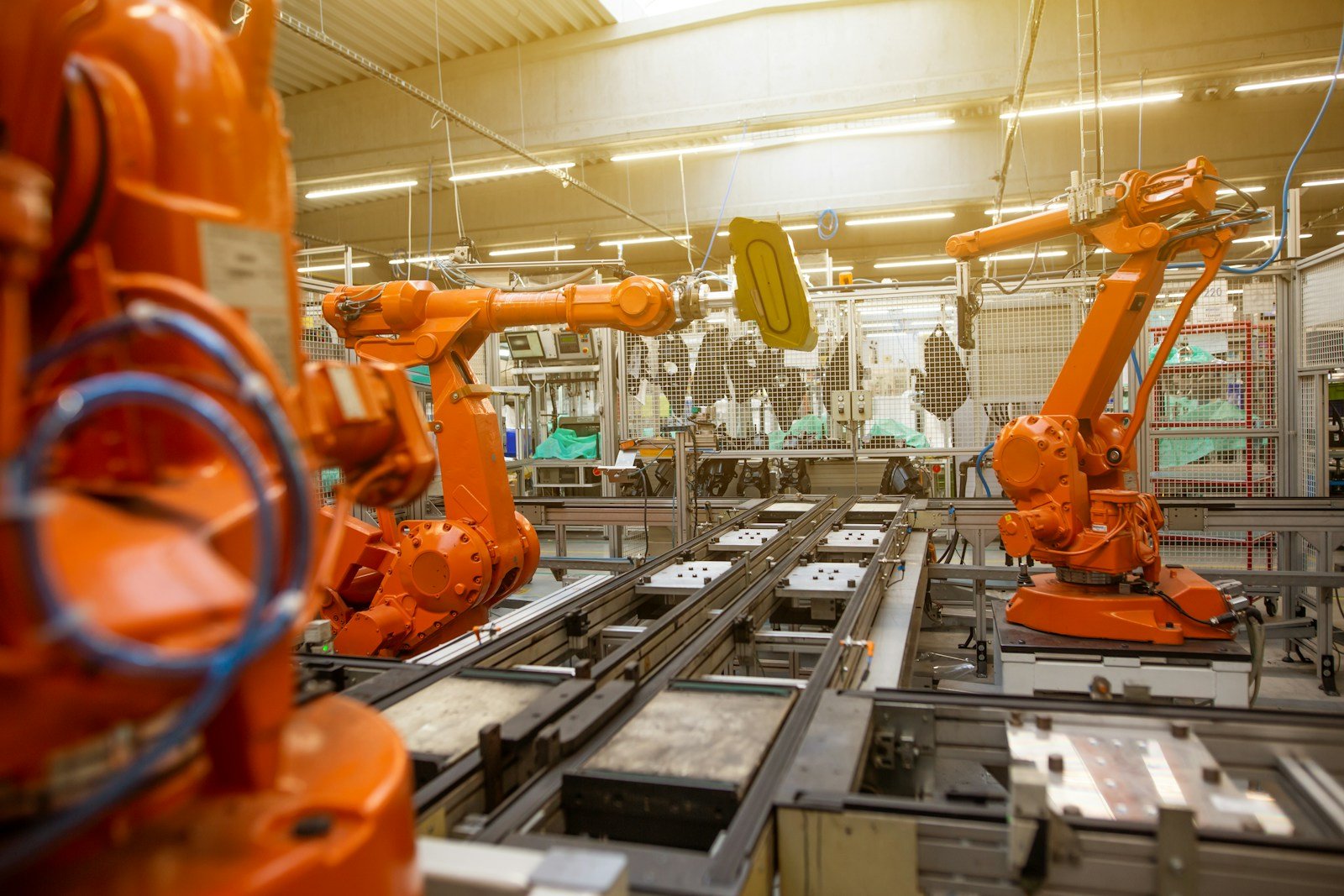

전동기처럼 전류가 늦는 부하가 지상 부하입니다

정의

변위역률과 총역률은 무엇이 다를까요?

파형이 왜곡된 조건을 다루려고 IEEE Std 1459는 전력을 기본파 성분과 나머지로 나눠 정의합니다. 기본파 피상전력 S₁은 기본파 유효전력 P₁과 기본파 무효전력 Q₁으로 구하고, 기본파가 아닌 성분은 S_N으로 따로 둡니다. 전체 피상전력은 S² = S₁² + S_N²입니다.

S_N은 다시 고조파 성분과 전류 왜곡 성분 D_I, 전압 왜곡 성분 D_V로 나뉩니다. 비선형 부하가 많을수록 S_N이 커지고, 그만큼 총역률이 변위역률보다 낮아집니다. 참고로 N은 파형이 완전한 정현파일 때만 무효전력 Q와 같습니다.

콘덴서를 달아 위상차를 줄였는데도 총역률이 기대만큼 오르지 않을 수 있는 이유가 여기에 있습니다. 콘덴서는 변위역률을 개선하는 수단이고, 왜곡으로 낮아진 부분은 고조파 대책으로 따로 다뤄야 합니다.

계산

80 kW 설비로 계산해 보면

예를 들어 기본파 유효전력이 80 kW, 기본파 무효전력이 60 kvar인 설비라면 기본파 피상전력은 √(80² + 60²) = 100 kVA이고, 변위역률은 80 ÷ 100 = 0.80입니다.

여기에 고조파 때문에 비기본파 피상전력 S_N이 40 kVA 생겼다고 가정합니다. 고조파 유효전력을 무시하면 전체 피상전력은 √(100² + 40²) ≈ 107.7 kVA, 총역률은 80 ÷ 107.7 ≈ 0.74가 됩니다. 위상차는 그대로인데 역률만 0.06 떨어진 셈입니다.

전력계

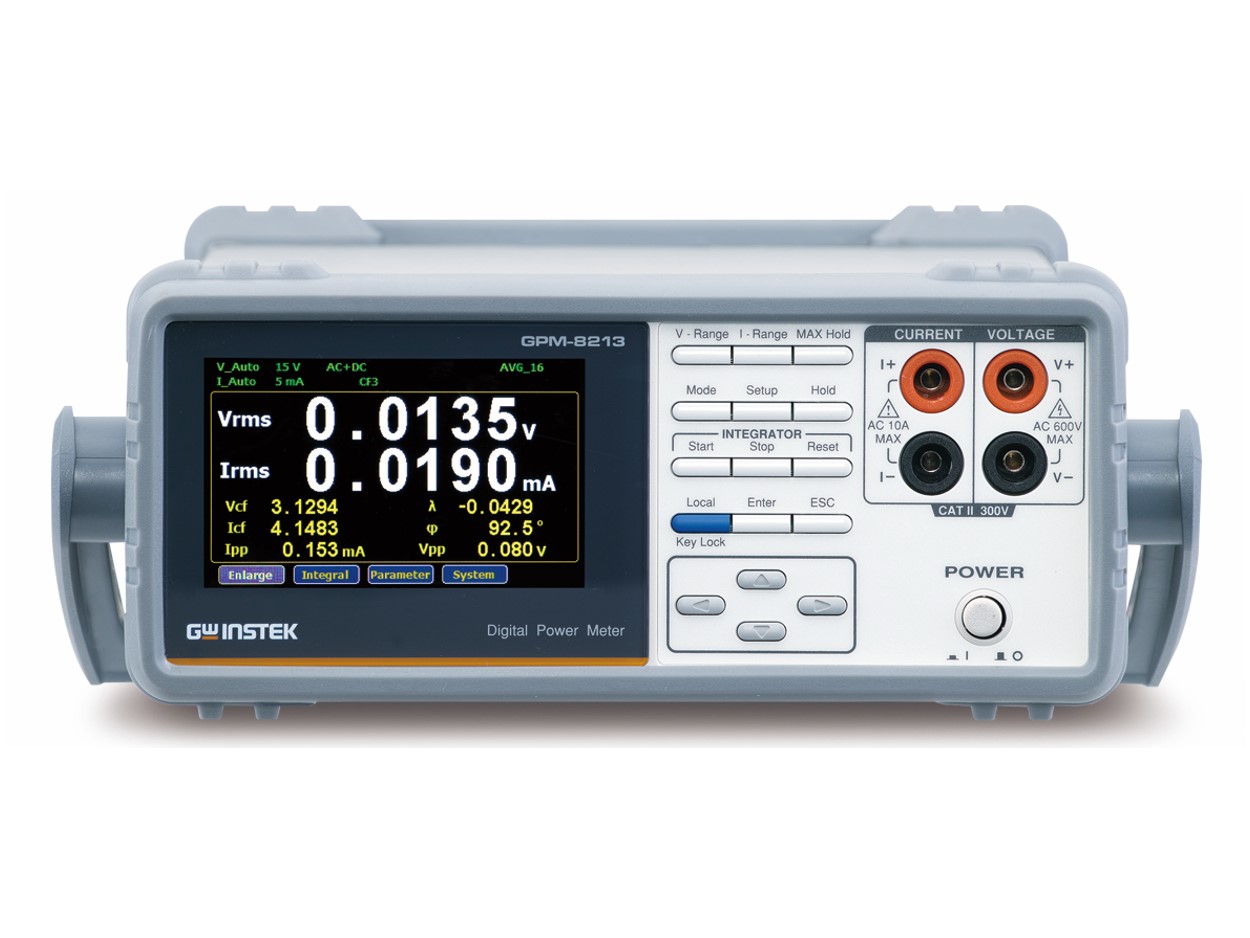

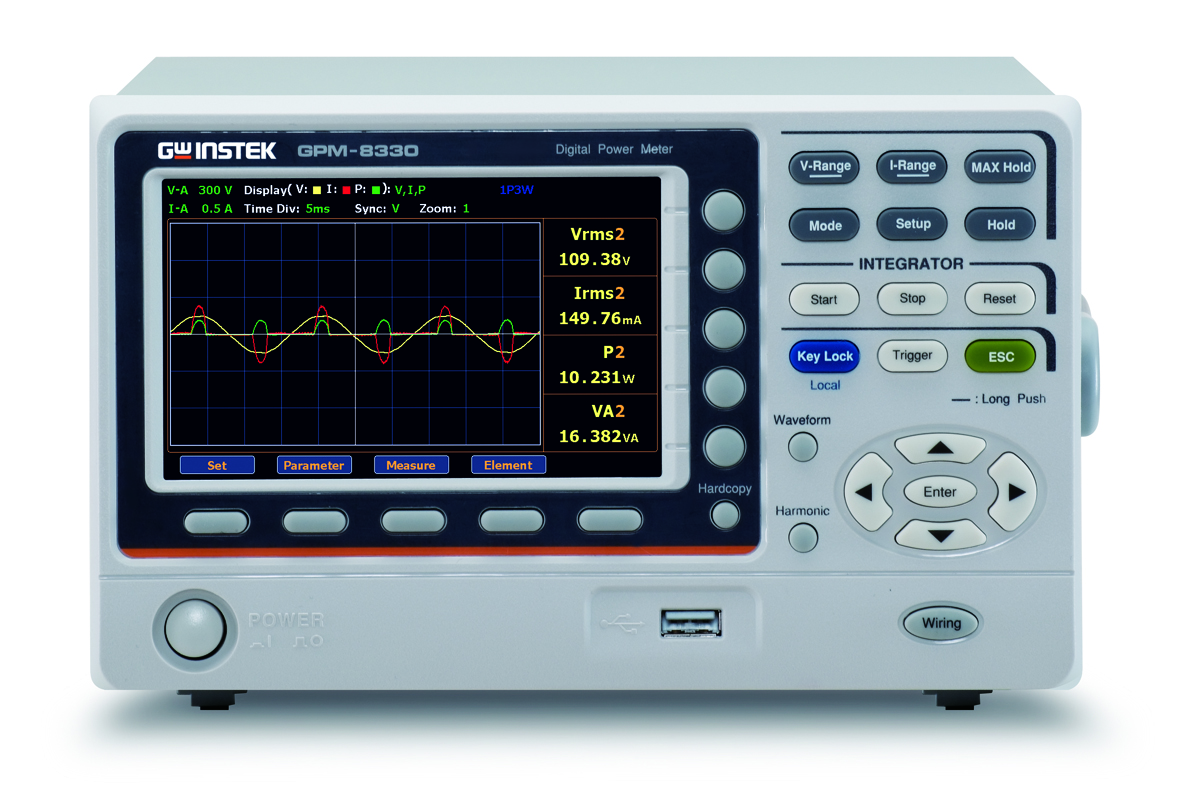

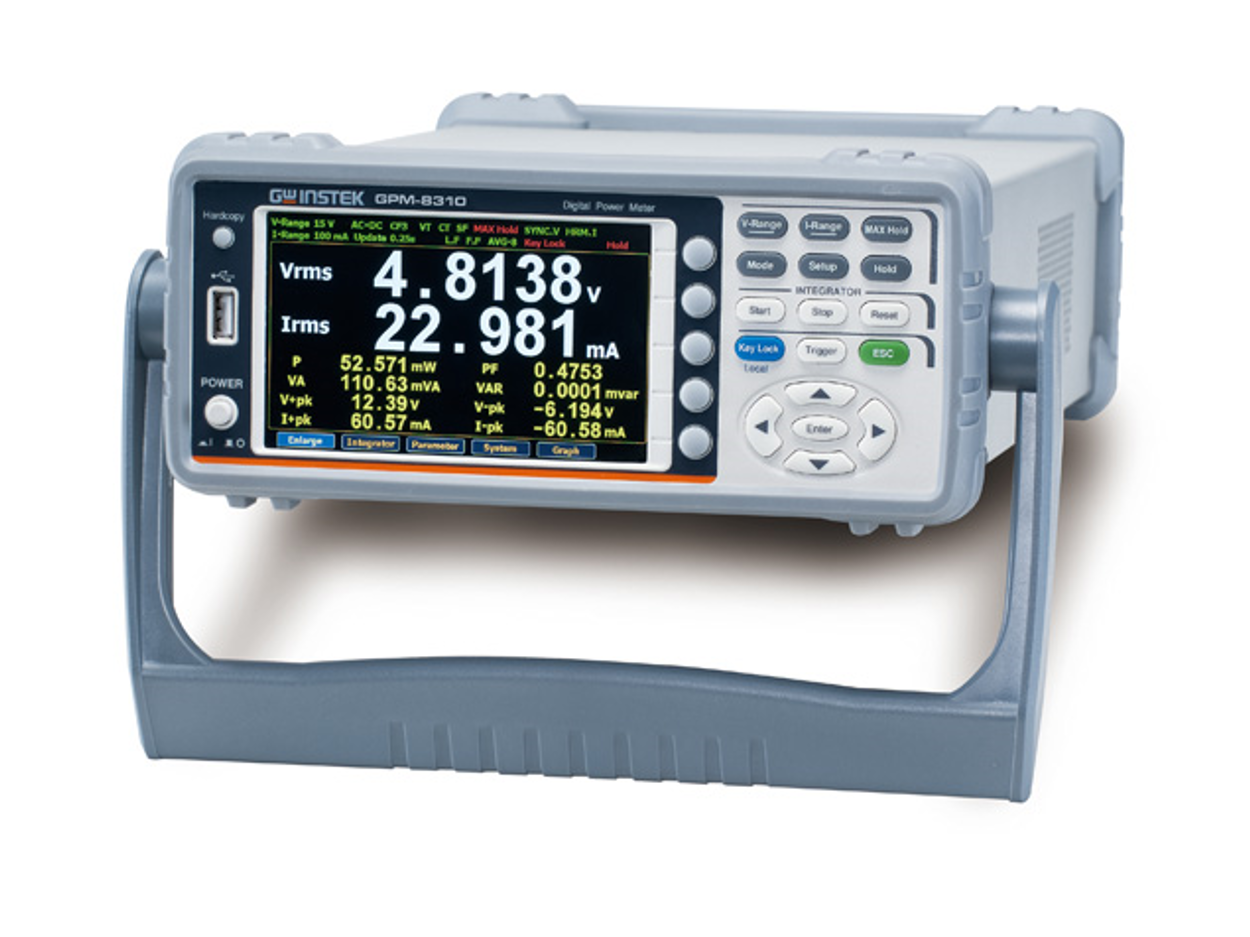

전력계 화면에서 읽을 값

전력계와 전력 로거는 전압과 전류를 동시에 샘플링해 위 값들을 계산합니다. 다만 표시 항목은 모델마다 달라서, 화면의 PF가 총역률인지 변위역률인지부터 확인해야 합니다. Fluke 1736/1738은 Energy Study 모드에서 전압과 함께 와트와 PF를 기록합니다.

1. 측정 대상의 결선 방식(단상, 3상 3선, 3상 4선)을 정합니다.
2. 전압 리드와 전류 프로브의 방향을 일치시켜 연결합니다.
3. 전류 프로브 비율(CT)과 공칭 전압을 입력합니다.
4. 기록 간격을 정하고 부하가 한 사이클 도는 기간 이상 기록합니다.
5. W, var, VA, PF, THD를 함께 내려받아 시간대별로 비교합니다.

3상 설비는 상마다 부하가 다를 수 있습니다. 그래서 IEEE 1459는 세 상의 전압과 전류를 하나로 묶은 유효 피상전력 S_e를 따로 정의합니다. 4선식이면 S_e = 3 × V_e × I_e이고, V_e와 I_e는 상전압과 선간전압, 상전류와 중성선 전류의 실효값을 합쳐 구합니다. 불평형이 큰 설비라면 상별 PF와 전체 PF를 함께 기록하세요.

결선이 틀리면 PF가 음수로 나오거나 비정상적으로 낮게 나옵니다. 그럴 때는 상 순서와 프로브 화살표부터 확인하세요. 결선과 설정 순서는 전력품질 분석기 결선을 따로 다룬 글에서 자세히 설명합니다.

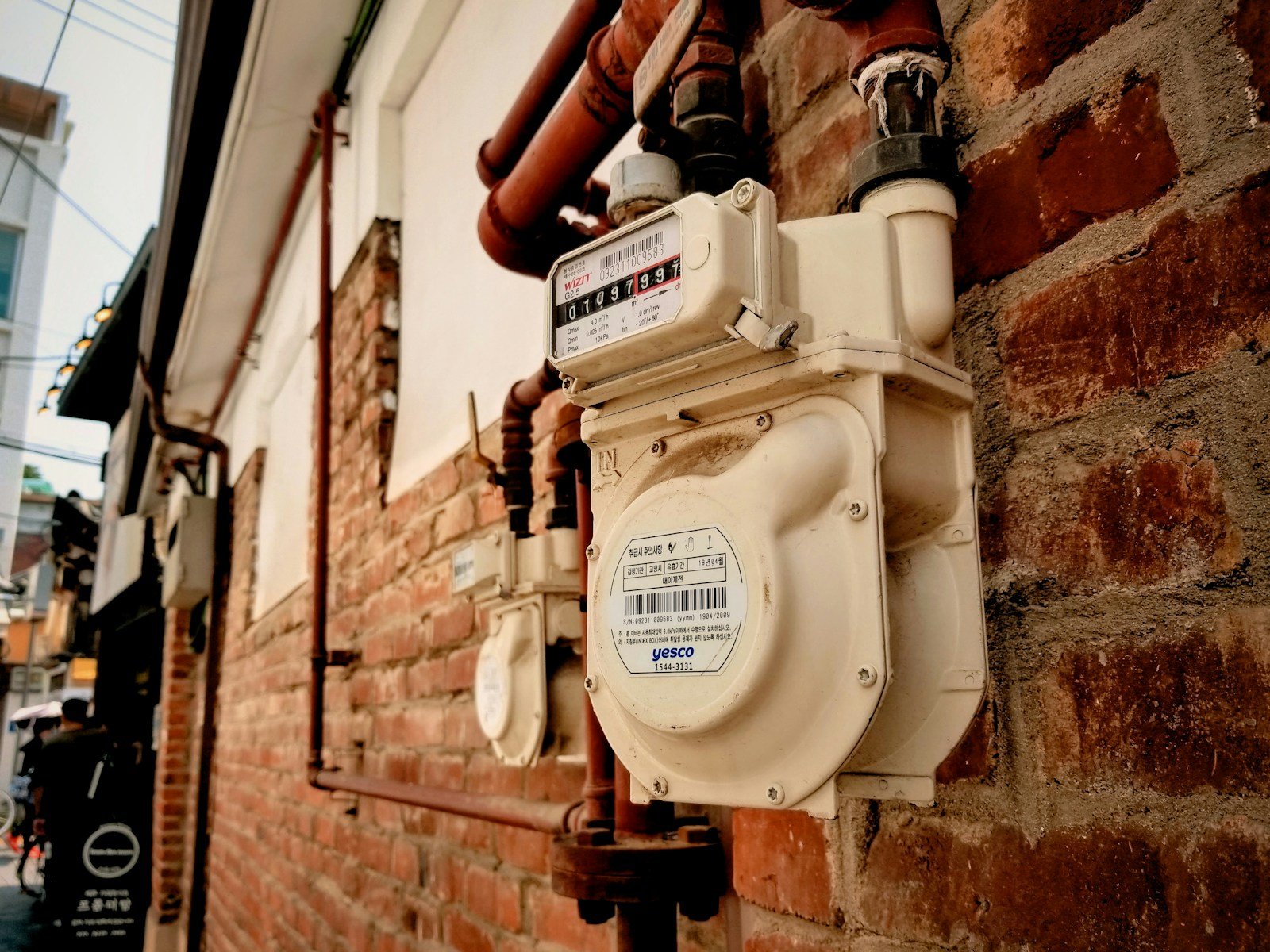

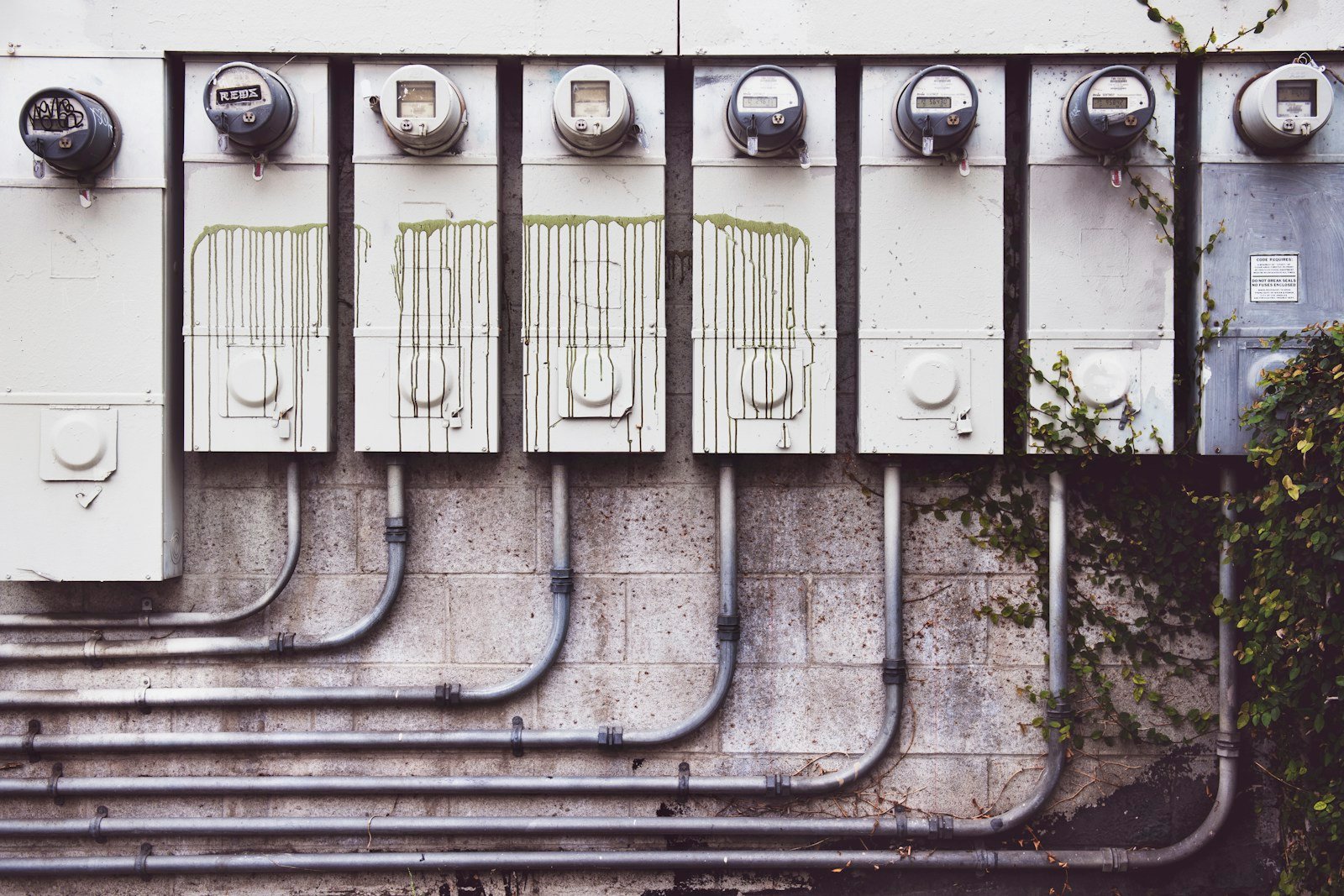

요금용 역률은 약관대로 월 평균으로 계산합니다

요금

한국전력 약관의 역률 요금 기준

한국전력 전기공급약관을 보면 제41조에서 지상역률 90 %를 유지하도록 하고, 제42조에서 역률 산정 방식을, 제43조에서 역률에 따른 요금 추가와 감액을 정하고 있습니다. 주간(09~23시)에는 지상역률 월 평균이 90 %에 못 미치면 60 %까지 요금이 늘고, 90 %를 넘으면 95 %까지 감액됩니다. 야간(23~09시)에는 진상역률이 95 %보다 낮을 때 요금이 늘어납니다.

요금에 쓰는 역률은 약관의 산정 방식으로 계산한 월 평균 값이라, 전력계로 잰 순간 값이나 기록 평균과는 다릅니다. 전력계 값은 역률이 왜 낮은지 진단하는 근거로 쓰고, 청구된 값은 청구서에서 확인하세요.

용량

콘덴서 용량 계산은 기본파 기준으로

변위역률을 올리는 데 필요한 콘덴서 용량은 Q_c = P₁ × (tan θ₁ − tan θ₂)로 구합니다. θ₁은 지금 위상각, θ₂는 목표 위상각입니다. 앞의 예시에서 변위역률 0.80을 0.95로 올리려면 tan θ₁ = 0.75, tan θ₂ ≈ 0.329이므로, 80 kW × 0.421 ≈ 33.7 kvar가 필요합니다.

이 식은 기본파만 다룹니다. 고조파 왜곡으로 낮아진 총역률은 콘덴서로 올라가지 않고, 전력계에서 DPF와 PF를 따로 읽어야 하는 이유도 이 때문입니다. 부하가 시간대마다 달라지는 설비라면 낮에 맞춘 고정 콘덴서 하나가 밤에는 과보상이 되어 진상 쪽으로 넘어갈 수도 있습니다.

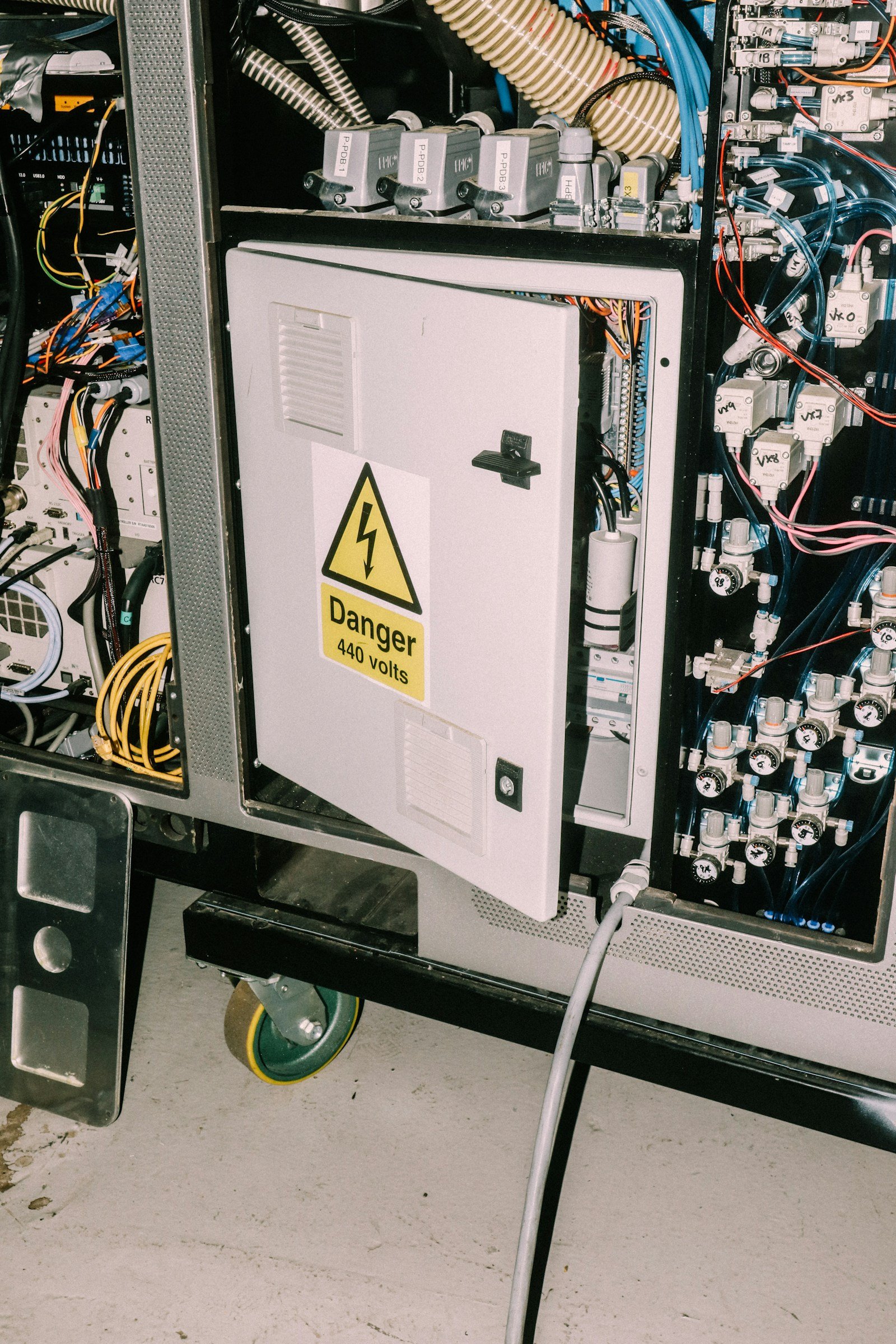

부하가 시간대마다 달라지면 과보상에 주의하세요

고조파

고조파가 많은 설비에서 확인할 것

• PF와 DPF를 모두 기록해서 차이가 큰지 확인합니다
• 전류 THD가 큰 시간대와 PF가 낮은 시간대가 겹치는지 대조합니다
• 콘덴서 설치 전후의 PF와 DPF를 비교합니다
• 콘덴서 회로에 직렬 리액터가 있는지 설비 도면으로 확인합니다
• 무부하나 경부하 시간대에 진상 쪽으로 넘어가는지 살핍니다
• 측정 간격이 부하 변동보다 충분히 짧은지 점검합니다

고조파가 큰 설비에 콘덴서를 그대로 달면 콘덴서와 계통 사이에 공진이 생기기 쉽습니다. 공진이 생기면 고조파 전류가 크게 불어나 설비 손상으로 이어질 수 있으니, 콘덴서를 늘리기 전에 고조파부터 측정하세요. 특정 차수의 전류가 두드러지게 나온다면 그 결과가 차수에 맞춘 대책을 고르는 근거가 됩니다.
