Fluke 1736 / 1738 3상 전력 품질 로거

견적 받기

Fluke 국내 공식 대리점

Fluke 1736과 1738은 500개가 넘는 파라미터를 기록하는 3상 전력 품질 로거(파워 퀄리티 로거)입니다. 고조파 50차와 전압·전류 불평형, 순간 저하·상승·중단·돌입 이벤트를 측정 회로 100~500 V에서 받은 전원으로 기록하므로, 남은 데이터로 전력 품질 문제의 원인을 좁힐 수 있습니다.

1736은 에너지와 기본 전력 품질 기록을, 1738은 여기에 EN50160 전력 품질 요약과 이벤트 파형 캡처를 더해 사후 분석 범위가 넓습니다. 플렉시블 전류 프로브 4개로 3상과 중성선을 함께 측정하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

500개 이상

기록하는 전력 품질 파라미터

50차

전압·전류 고조파 측정 범위

4개

3상 + 중성 플렉시블 전류 프로브

500개

저장하는 이벤트 수

특징

이벤트와 고조파까지
기록하는 전력 품질 로거

핵심 특징	현장에서 달라지는 점
500개 이상 파라미터 자동 기록	전압, 전류, 전력, 고조파 값을 빠짐없이 기록하므로 문제가 발생한 뒤에도 원인을 분석할 수 있습니다.
이벤트 기록	순간 저하, 상승, 중단, 돌입을 날짜, 심각도와 함께 기록해 설비 정지 시각과 대조할 수 있습니다.
EN50160 요약 (1738)	기록 기간의 전력 품질 상태를 규격 기준으로 요약해 보고서 작성 시간을 줄입니다.
이벤트 파형 캡처 (1738)	이벤트 순간의 전압·전류 파형을 저장해 저하의 원인이 부하 기동인지 계통인지 구분할 수 있습니다.
Fluke Connect와 현장 설정	전면 패널이나 앱으로 설정하고, 기록한 데이터는 앱과 PC 소프트웨어로 공유할 수 있습니다.
Energy Analyze Plus	에너지 소비와 전력 품질을 보고서로 정리하므로 점검 자료를 바로 작성할 수 있습니다.

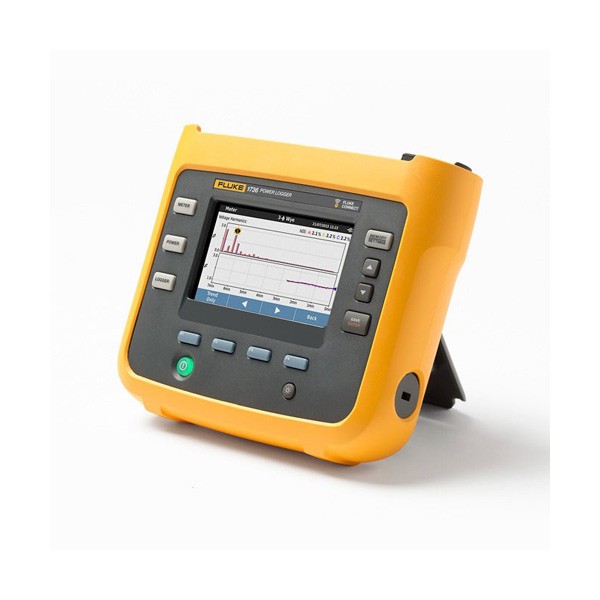

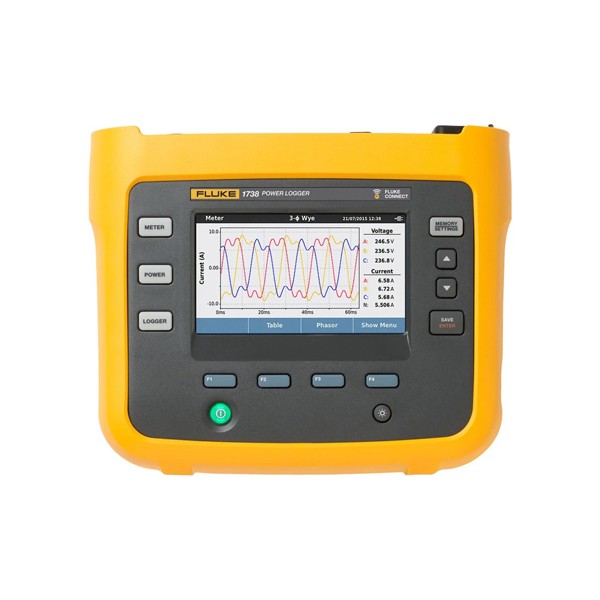

스탠드를 세운 본체 화면과 조작 버튼 모습

전력 품질 기록

이벤트와 고조파를
해석하는 기준

전압 고조파는 2~50차를 읽으며 정확도는 10 V 이상에서 읽음값의 ±5 %, 10 V 미만에서 ±0.5 V입니다. 전류 고조파는 범위의 3 % 이상에서 읽음값의 ±5 %입니다. THD는 최대 1000 %까지 0.1 % 분해능으로 표시하고 불균형은 최대 100 %를 ±0.2로 읽습니다.

이벤트는 반주기마다 갱신되는 실효값으로 판정하며 최대 500개를 저장합니다. 이벤트가 많이 쌓였다면 심각도 순으로 정렬해 가장 깊은 저하부터 확인하세요.

이벤트 시각으로 원인 설비를 좁히는 흐름

이벤트 목록의 시각을 설비 가동 기록과 대조하면 저하가 대형 부하 기동과 겹치는지 알 수 있습니다. 1738은 해당 순간의 전압·전류 파형까지 저장하므로 계통 문제인지 부하 문제인지도 구분할 수 있습니다.

사용 방법

Fluke 1736 · 1738
Fluke Connect 설정과 데이터 분석 순서

Fluke 1736과 1738은 전면 패널이나 스마트폰의 Fluke Connect 앱으로 현장 설정을 마치고, 기록한 전력 품질 데이터는 기본 포함된 Energy Analyze Plus로 내려받아 분석합니다. Wi-Fi는 직접 연결 또는 Wi-Fi 인프라로 파일 전송과 원격 제어에 사용합니다.

소프트웨어·도구	하는 일
Energy Analyze Plus	기록 내려받기, 에너지·전력 품질 분석, 자동 보고서 작성
Fluke Connect 앱	현장 설정, 원격 데이터 보기와 팀 공유
Fluke Connect 3000 시리즈 모듈	Bluetooth로 보조 측정값 최대 2개 동시 기록(1736은 업그레이드 옵션 필요)
USB-A · USB 미니 포트	USB 플래시 드라이브 파일 전송·펌웨어 업데이트, PC 내려받기

처음 연결하는 순서

순서	할 일
1	Fluke 소프트웨어 다운로드 페이지에서 Energy Analyze Plus(v3.14.0)를 받아 PC에 설치하세요.
2	전압 리드와 전류 프로브를 회로에 연결하면 로거가 측정 회로 100~500 V에서 전원을 받습니다.
3	전면 터치 화면이나 Fluke Connect 앱에서 결선과 기록 조건을 설정하세요.
4	지능형 측정 검증 기능으로 연결 오류를 확인해 바로잡고 기록을 시작합니다.
5	기록 중이나 내려받기 전에도 화면에서 측정값을 검토할 수 있습니다.
6	USB 플래시 드라이브, USB 미니 케이블, Wi-Fi 중 한 방법으로 데이터를 PC에 옮기고 Energy Analyze Plus에서 보고서를 작성하세요.

펌웨어 2.0 이상은 USB 메모리 최상위의 Fluke173x 폴더에서 펌웨어 파일을 찾고, 이전 펌웨어는 Fluke1736처럼 모델명 폴더를 사용합니다. USB 메모리는 FAT32로 포맷하세요.

사양

1736·1738 비교와
공통 사양

항목	1736	1738
에너지 · 기본 전력 품질 기록	지원	지원
전력 품질 상태 요약 (EN50160)	해당 없음	지원
이벤트 순간의 전압·전류 파형 캡처	해당 없음	지원
보조 입력 · 무선 모듈 즉시 사용	업그레이드 옵션 필요	지원
IEEE 519 보고서	라이선스 필요	라이선스 필요

시리즈 공통 사양

항목	사양
전압	최대 1000 V · 분해능 0.1 V · ±(0.2 % + 0.01 %)
전압 고조파	2~50차 · 10 V 이상 읽음값의 ±5 % · 10 V 미만 ±0.5 V
전류 고조파	2~50차 · 범위의 3 % 이상 읽음값의 ±5 % · 3 % 미만 범위의 ±0.15 %
THD · 불균형	THD 최대 1000 %, 분해능 0.1 %, ±0.5 · 불균형 최대 100 %, 분해능 0.1 %, ±0.2
전류 · 전력	1732/1734와 같은 플렉스 · 클램프 옵션 · 유효전력 ±(1.2 % + 0.005 %) (iFlex1500-12, PF ≥ 0.99)
무효전력 · 역률	피상전력의 2.5 % · 역률 ±0.025
주파수	42.5~69 Hz · 분해능 0.01 Hz · ±0.1 %
보조 입력	±10 V dc · 0.1 mV · ±(0.2 % + 0.02 %) · 입력 2개 · 0~±10 V dc
전압 입력 임피던스 · 대역폭	10 MΩ · 42.5 Hz~3.5 kHz (-3 dB)
입력 수	전압 4개 (3상 + N) · 전류 4개 (센서 자동 인식) · 무선 모듈 입력 2개 (1 reading/s)
전류 입력 범위	i40s-EL 40 mA~4 A, 0.4 A~40 A · 플렉시블 프로브 최대 6000 A
샘플링 · 메모리	16 bit · 50/60 Hz에서 10.24 kHz · 보통 1분 간격 8주 세션 10개 · 이벤트 500개
기본 간격	1초 · 5초 · 10초 · 30초 · 1분 · 5분 · 10분 · 15분 · 30분 (사용자 선택)
수요 간격 (에너지 모드)	5분 · 10분 · 15분 · 20분 · 30분 · 꺼짐
전력 품질 평균	10분
전력 품질 표준	IEC 61000-4-30 Class S · IEC 62586-1 · IEC 61000-4-7 Class 1 · IEEE 519 · IEEE 1459
전원	측정 회로 100~500 V 자체 전원 · 상용 100~240 V · 50/60 Hz ±15 % · IEC 60320 C7 코드
소비전력 · 효율	최대 50 VA (IEC 입력 시 15 VA) · 효율 68.2 % 이상 · 무부하 0.3 W 미만 (IEC 입력)
배터리	리튬이온 3.7 V 9.25 Wh · 4시간 (절전 5.5시간) · 충전 6시간 미만
인터페이스	USB-A (플래시 드라이브) · USB 미니 (PC) · WiFi 직접 연결 또는 인프라
무선 모듈	Fluke Connect 3000 시리즈 (1736은 업그레이드 옵션 필요)
안전	1000 V CAT III / 600 V CAT IV
작동 · 보관 온도	작동 -10~50 °C · 보관 -20~60 °C (배터리 장착 시 -20~50 °C)
습도 · 고도	95 % RH (10~30 °C)에서 45 % RH (40~50 °C)로 저감 · 작동 2000 m · 보관 12,000 m
외함 보호 등급	IP50
EMC	EN 61326-1 · CISPR 11 Group 1, Class A
안전 규격	IEC 61010-1 · IEC 61010-2-031 · 오염도 2
디스플레이	4.3인치 TFT · 480 × 272 픽셀 · 저항 터치
크기 · 무게	장비 19.8 × 16.7 × 5.5 cm · 1.1 kg (전원공급장치 400 g)
보증	본체와 전원공급장치 2년 (배터리 미포함) · 액세서리 1년
잠금 장치	Kensington 잠금 장치 슬롯

활용 분야

전력 품질 진단과
에너지 조사 현장

전력 품질 문제 진단 — 순간 저하와 돌입 이벤트의 시각을 설비 가동 기록과 대조합니다.
고조파 조사 — 인버터와 정류 부하가 많은 계통의 고조파 차수를 기록합니다.
규격 기준 요약 — 1738의 EN50160 요약으로 기록 기간의 전력 품질 상태를 정리합니다.
에너지 소비 조사 — 부하별 에너지와 최대 수요를 일정 기간 기록해 비교합니다.

선택 가이드

분석 범위로 고르는
1736·1738

이럴 때 (현장 조건)	권장 모델	선택 이유
에너지와 기본 전력 품질을 기록할 때	Fluke 1736	고조파와 이벤트 기록을 지원하는 기본 전력 품질 로거입니다.
EN50160 요약과 이벤트 파형이 필요할 때	Fluke 1738	EN50160 요약과 이벤트 순간의 전압·전류 파형 캡처를 더합니다.
보조 측정을 바로 사용할 때	Fluke 1738	보조 입력과 무선 모듈을 추가 옵션 없이 바로 사용할 수 있습니다. 1736은 업그레이드 옵션이 필요합니다.
에너지 기록만 필요할 때	Fluke 1732 · 1734	고조파와 이벤트 항목 없이 에너지 감사에 맞춘 로거입니다.

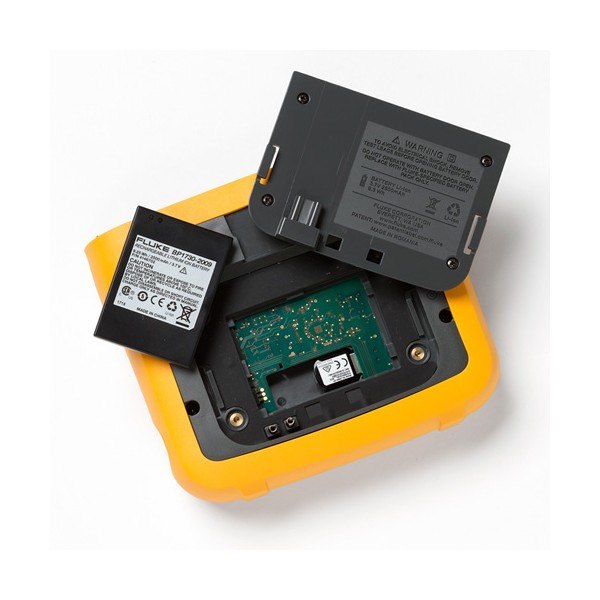

배터리 덮개를 열어 내부 기판이 보이는 모습

구성·옵션

1736·1738 기본 구성과
별매 옵션

구분	내용
본체	Fluke 1736 또는 1738 (3상 전력 품질 로거)

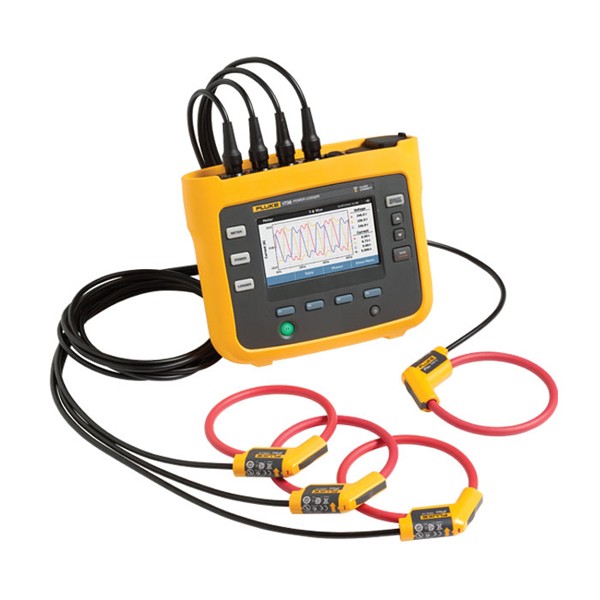

전류 프로브	플렉시블 전류 프로브 4개 (3상 전체 + 중성 측정)
소프트웨어	Energy Analyze Plus 기본 제공
옵션	Fluke Connect 3000 시리즈 모듈 · 1736 업그레이드 패키지 (EN50160 요약 추가)
별매·라이선스	IEEE 519 보고서 라이선스
보증	기기·전원공급장치 2년 (배터리 미포함) · 액세서리 1년

교정

전력 품질 보고서를 위한
KOLAS 정기 교정

전력 품질 보고서의 근거가 되는 전압 입력과 전류 센서의 조합 정확도를 유지하려면 센서까지 포함해 교정 이력을 남기세요. 1736·1738 교정은 (주)테솔의 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

1736·1738과 함께 보는
전력 로거

1736과 1738은 어떻게 고릅니까?
EN50160 전력 품질 요약과 이벤트 파형이 필요하면 1738, 에너지와 기본 전력 품질 기록이면 1736입니다. 기록 파라미터와 입력 사양은 두 모델이 같습니다.
1736·1738에서 Fluke Connect를 사용할 수 있습니까?
네, Fluke Connect 앱과 PC 소프트웨어로 데이터를 보고 공유할 수 있습니다. 1736에서 무선 모듈을 읽으려면 업그레이드 옵션이 필요합니다.
이벤트는 몇 개까지 기록합니까?
500개까지 기록합니다. 가득 차기 전에 PC로 내려받아 정리하면 장기 조사를 이어갈 수 있습니다.
1736·1738을 설치할 때 전원 콘센트가 필요합니까?
아니요, 측정 회로 100~500 V에서 전원을 받습니다. 상용 100~240 V 전원도 사용할 수 있습니다.
IEEE 519 보고서도 작성할 수 있습니까?
네, 다만 보고서 기능을 사용하려면 라이선스가 필요합니다. 구성 단계에서 라이선스 포함 여부를 정하세요.
