초저온 냉동고 발열량으로 냉동고실 냉방 부하 어림하기
초저온 냉동고 발열량은 모델별로 공개된 하루 소비전력만으로도 꽤 정확하게 어림할 수 있습니다. 냉동고가 쓰는 전력은 결국 모두 방의 열이 되기 때문입니다. −80 °C 냉동고를 한두 대씩 늘리다 보면 어느 날 방 온도가 30 °C를 넘고, 냉동고가 쉬지 않고 돌면서 알람이 울리는 일이 생깁니다. 냉방기를 고르기 전에 숫자로 먼저 확인해 두세요.
발열 원리
냉동고가 쓴 전력은 어디로 갈까요?
냉동고가 쓴 전력은 압축기, 팬, 제어부를 거쳐 결국 모두 응축기와 외함에서 방 공기로 빠져나옵니다. 그래서 평균 소비전력이 곧 평균 발열량입니다.
냉동고는 안쪽의 열을 바깥으로 퍼 나르는 장치라, 안에서 빼낸 열에 압축기가 쓴 전력을 더해 방으로 내보냅니다. 하지만 안으로 새어 든 열은 원래 방에서 들어간 것이므로, 방 입장에서 순수하게 늘어나는 열은 냉동고가 쓴 전력만큼입니다. 하루 소비전력(kWh/day)을 24시간으로 나누면 방에 보태지는 평균 발열(W)이 나오는 이유입니다.
하루 소비전력에서 평균 발열 구하기
예를 들어 Haier Biomedical DW-86L730BPT의 소비전력 4.16 kWh/day를 24시간으로 나누면 평균 발열은 약 173 W입니다.
Haier Biomedical 브로슈어에 따르면 730 L급 DW-86L730BPT는 최대 전력 900 W에 소비전력 4.16 kWh/day이고, 830 L급 DW-86L830BPT는 최대 전력 1,050 W에 소비전력 5.18 kWh/day입니다. 브로슈어는 이 값의 출처를 미국 ENERGY STAR로 밝히고 있는데, ENERGY STAR 인증 목록에도 DW-86L730BPT가 용량 25.4 cu ft, 1 cu ft당 0.16 kWh/day로 올라 있습니다. 4.16 kWh/day를 25.4로 나누면 약 0.164이니, 소수 둘째 자리로 반올림한 등록값과 맞아떨어집니다.
| 모델(사양 출처) | 하루 소비전력 | 평균 발열 | 최대 전력 |
|---|---|---|---|
| DW-86L730BPT(Haier) | 4.16 kWh/day | 약 173 W | 900 W |
| DW-86L830BPT(Haier) | 5.18 kWh/day | 약 216 W | 1,050 W |
| 기존형 ULT(DOE FEMP) | 약 20 kWh/day | 약 833 W | 해당 없음 |

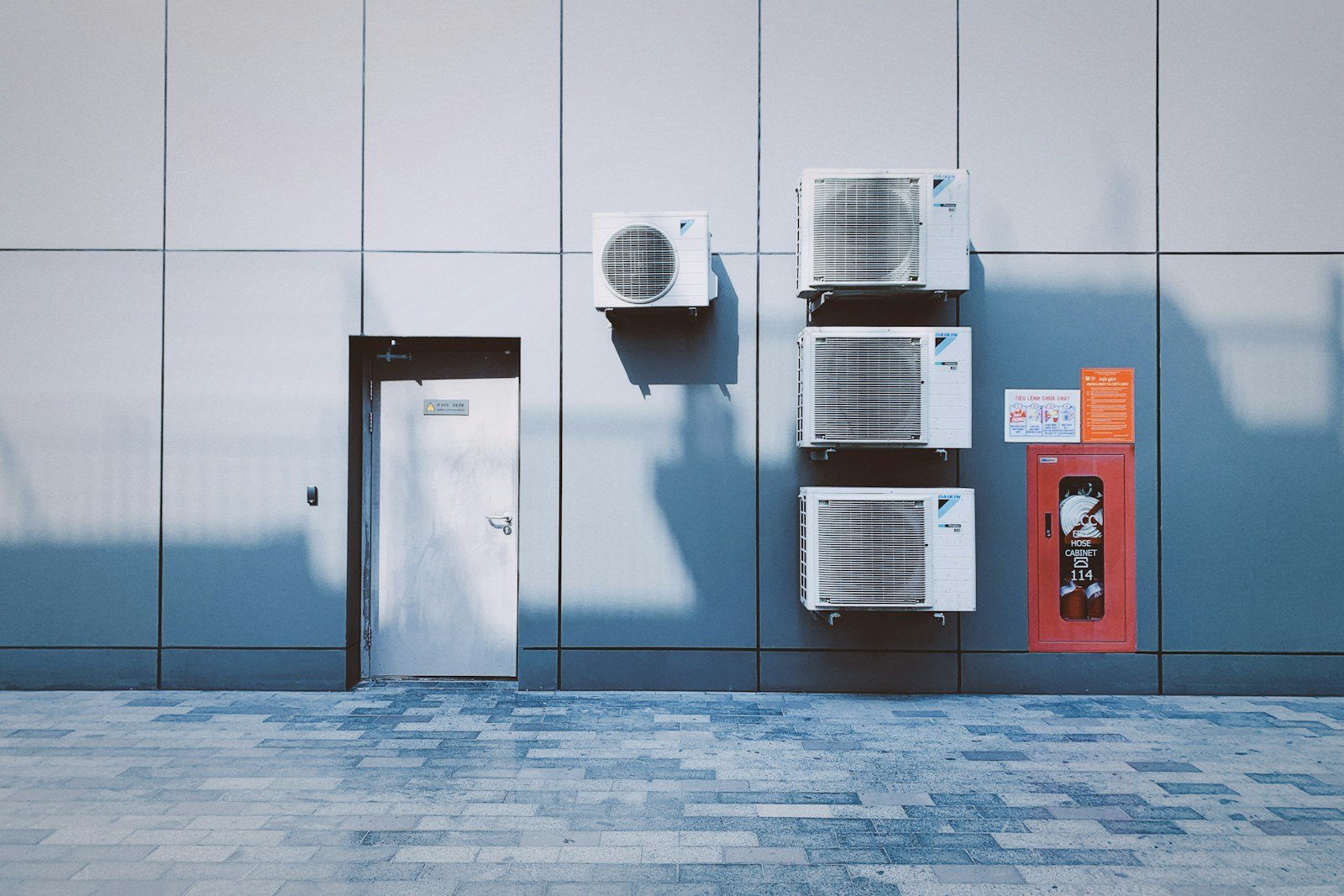

냉방 용량은 평균 발열과 최대 전력으로
두 숫자를 나눠 봐야 합니다. 평균 발열은 냉방기가 늘 처리해야 할 열량이고, 최대 전력은 여러 대가 동시에 온도를 끌어내릴 때 잠시 몰리는 열량의 상한입니다.
초저온 냉동고는 처음 가동할 때, 문을 오래 열었다 닫은 뒤, 정전에서 복구된 직후에 최대 전력에 가깝게 돌아갑니다. 10대가 한꺼번에 재가동하면 최대 전력 합계가 9 kW까지 올라갈 수 있습니다. 냉방기는 평균 발열에 여유를 둔 용량으로 고르고, 정전 복구 때 냉동고를 순차로 켜는 운영 절차도 함께 정해 두는 편이 현실적입니다.
대수별 계산
대수별 냉방 부하 어림 계산

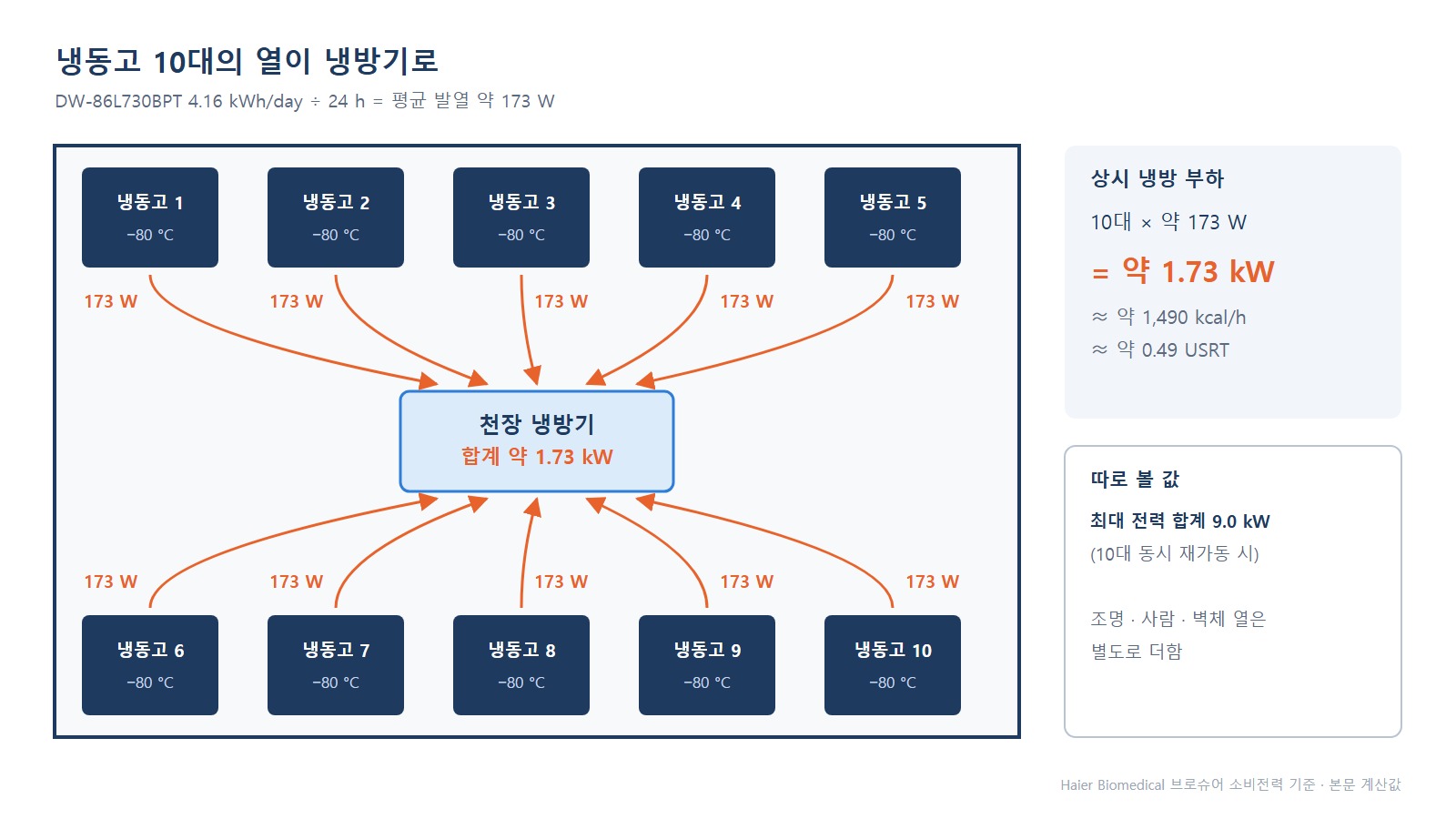

DW-86L730BPT 10대를 둔 방이라면 냉동고만의 평균 발열은 약 1.73 kW, 냉방 단위로는 약 1,490 kcal/h입니다. 계산은 대수 × 평균 발열이고, kW에 860을 곱하면 kcal/h, 3.517로 나누면 미국 냉동톤(USRT)이 됩니다.
같은 10대가 기존형이라면 약 8.3 kW로 늘어납니다. 오래된 냉동고와 신형이 섞인 방이라면 모델마다 따로 더해야 실제에 가까운 값이 나옵니다.
| 조건(10대 가정) | 평균 발열 | kcal/h | USRT |
|---|---|---|---|
| DW-86L730BPT | 약 1.73 kW | 약 1,490 | 약 0.49 |
| 기존형 20 kWh/day | 약 8.33 kW | 약 7,170 | 약 2.37 |
| 최대 전력 합계(730BPT) | 9.0 kW | 약 7,740 | 약 2.56 |
이 값은 냉동고만의 발열입니다. 조명, 사람, 벽체로 들어오는 외부 열과 다른 장비는 따로 더해야 하고, 최종 냉방 설비 용량은 이 합계를 설비 설계자에게 넘겨 정하는 것이 일반적입니다.

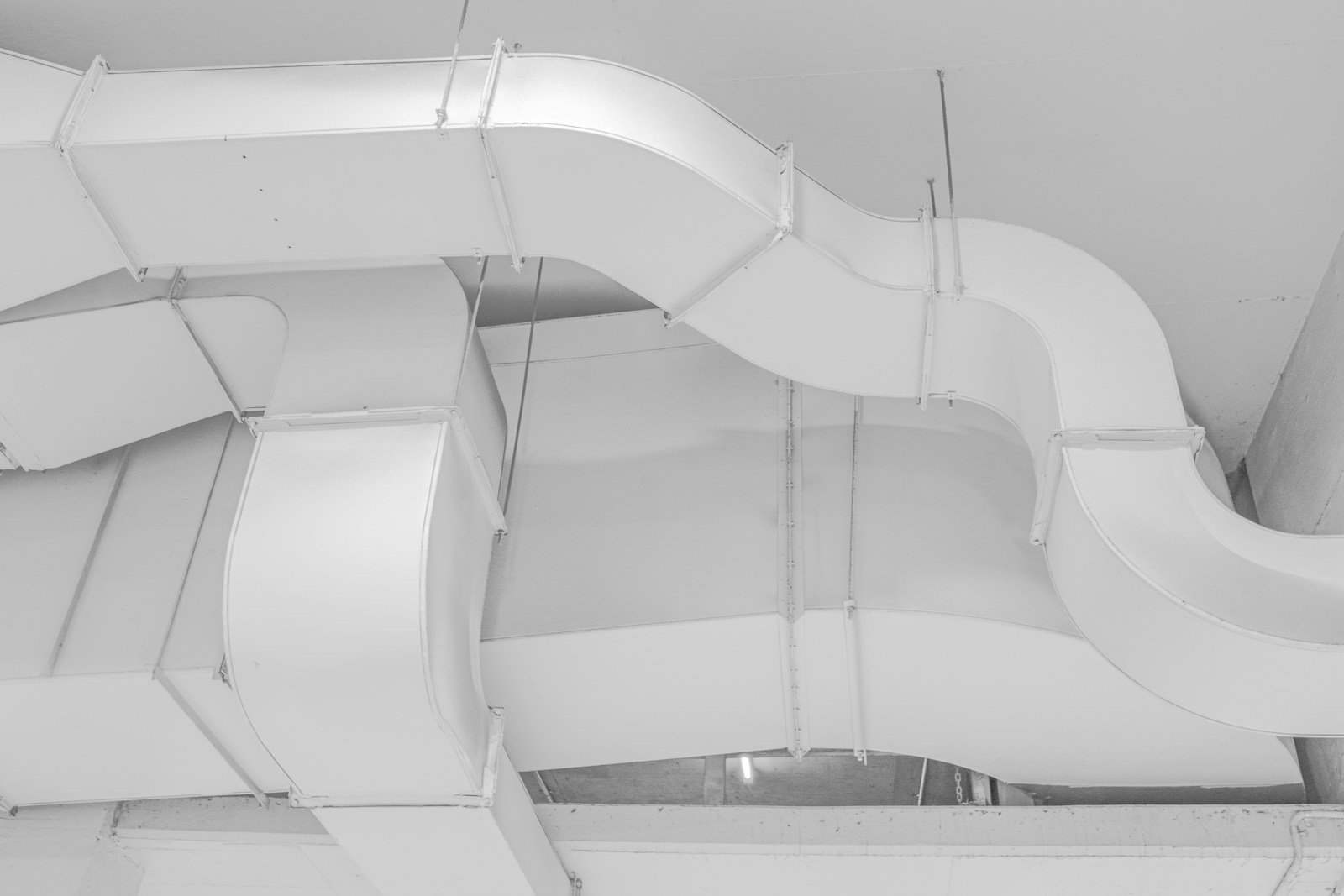

환기로만 열을 뺄 때 필요한 풍량
평균 발열 1.73 kW를 실내외 온도 차 5 °C의 환기만으로 빼려면 시간당 약 1,035 m³의 공기가 필요합니다.
풍량은 발열 ÷ (공기 밀도 1.2 kg/m³ × 비열 1,005 J/kg·K × 허용 온도 상승)으로 구합니다. 허용 온도 상승을 10 °C로 넓히면 필요 풍량은 약 517 m³/h로 줄어듭니다. 문제는 여름입니다. 외기가 이미 30 °C를 넘을 수 있어 환기만으로는 방 온도를 냉동고 허용 주위 온도 안에 두기 어렵습니다. 환기는 냉방을 돕는 수단으로 보는 편이 안전합니다.
냉방이 멈추면 방 온도는 얼마나 빨리 오를까요?
50 m³ 방의 공기만 놓고 계산하면, 1.73 kW의 발열은 냉방이 멈춘 뒤 공기 온도를 분당 약 1.7 °C씩 올릴 수 있는 열량입니다.
실제로는 벽과 냉동고 외함이 열을 머금어 이보다 느리게 오릅니다. 그래도 냉방이 멈추면 수십 분 만에 냉동고 운전 조건이 흔들릴 수 있다는 점은 같습니다. 방 온도가 오르면 냉동고는 더 오래 돌고 그만큼 발열도 늘어나니, 냉방기를 두 대로 나누거나 방 온도에도 알람을 거는 구성을 검토하세요.
설치 여유 공간과 필터 관리
응축기 주변에 공기가 돌 공간이 부족하거나 필터가 막히면, 같은 냉동고라도 운전 시간과 발열이 늘어납니다.
DOE FEMP는 성에 제거, 흡기구와 코일 먼지 청소 같은 관리만으로 에너지 사용을 최대 30 %까지 줄일 수 있다고 안내합니다. 설정 온도를 −80 °C에서 −70 °C로 올리면 에너지 소비를 40 % 줄일 수 있다고도 설명합니다. 벽과 냉동고 사이, 냉동고끼리의 간격은 모델별 설치 설명서 값을 따르고, 배기 방향이 서로 마주 보지 않게 놓으세요. 더운 공기가 옆 냉동고 흡기로 다시 빨려 드는 일이 줄어듭니다.
관련 제품
함께 볼 글
자주 묻는 질문
초저온 냉동고 한 대의 발열량은 얼마인가요?
모델마다 다릅니다. 하루 소비전력을 24로 나누면 평균 발열이 나옵니다. Haier Biomedical DW-86L730BPT는 4.16 kWh/day라 약 173 W이고, DOE가 제시한 기존형 수준(약 20 kWh/day)이라면 약 833 W입니다.
초저온 냉동고 10대면 에어컨 용량은 얼마나 필요한가요?
DW-86L730BPT 10대라면 냉동고만의 평균 발열은 약 1.73 kW(약 1,490 kcal/h)입니다. 여기에 조명·사람·외부 열을 더하고, 동시에 재가동할 때의 최대 전력도 고려해 설비 설계자가 용량을 정합니다.
냉동고실 냉방 부하는 최대 전력으로 계산해야 하나요?
그렇지 않습니다. 상시 부하는 평균 소비전력으로 계산하고, 최대 전력은 정전 복구처럼 동시에 재가동할 때의 상한으로 따로 검토합니다. 순차 재가동 절차를 두면 최대 부하를 낮출 수 있습니다.
환기만으로 초저온 냉동고실의 열을 뺄 수 있나요?
여름에는 어렵습니다. 1.73 kW를 온도 차 5 °C로 빼려면 약 1,035 m³/h의 환기량이 필요하고, 외기가 30 °C를 넘으면 환기로는 방 온도를 낮출 수 없습니다.
초저온 냉동고 설정 온도를 −70 °C로 올리면 전력이 줄어드나요?
줄어듭니다. DOE FEMP는 −80 °C에서 −70 °C로 바꾸면 에너지 소비를 40 % 줄일 수 있다고 설명합니다. 다만 보관 물질의 온도 조건이 이를 허용하는지 먼저 확인하세요.
