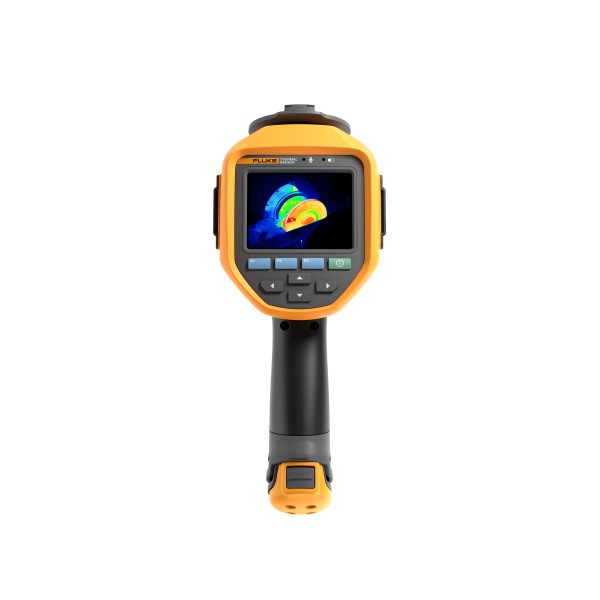

Fluke Ti300U 열화상카메라

MODEL: Ti300U
브랜드: FLUKE

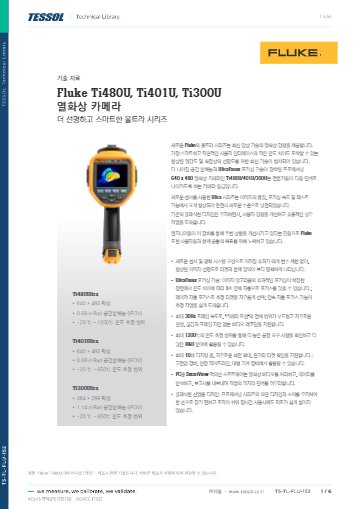

제품 자료: 데이터시트 (한글)

2024 FLUKE Catalogue

제품문의 구매하기

근접 촬영으로 모터·단자함을
점검하는 열화상 카메라

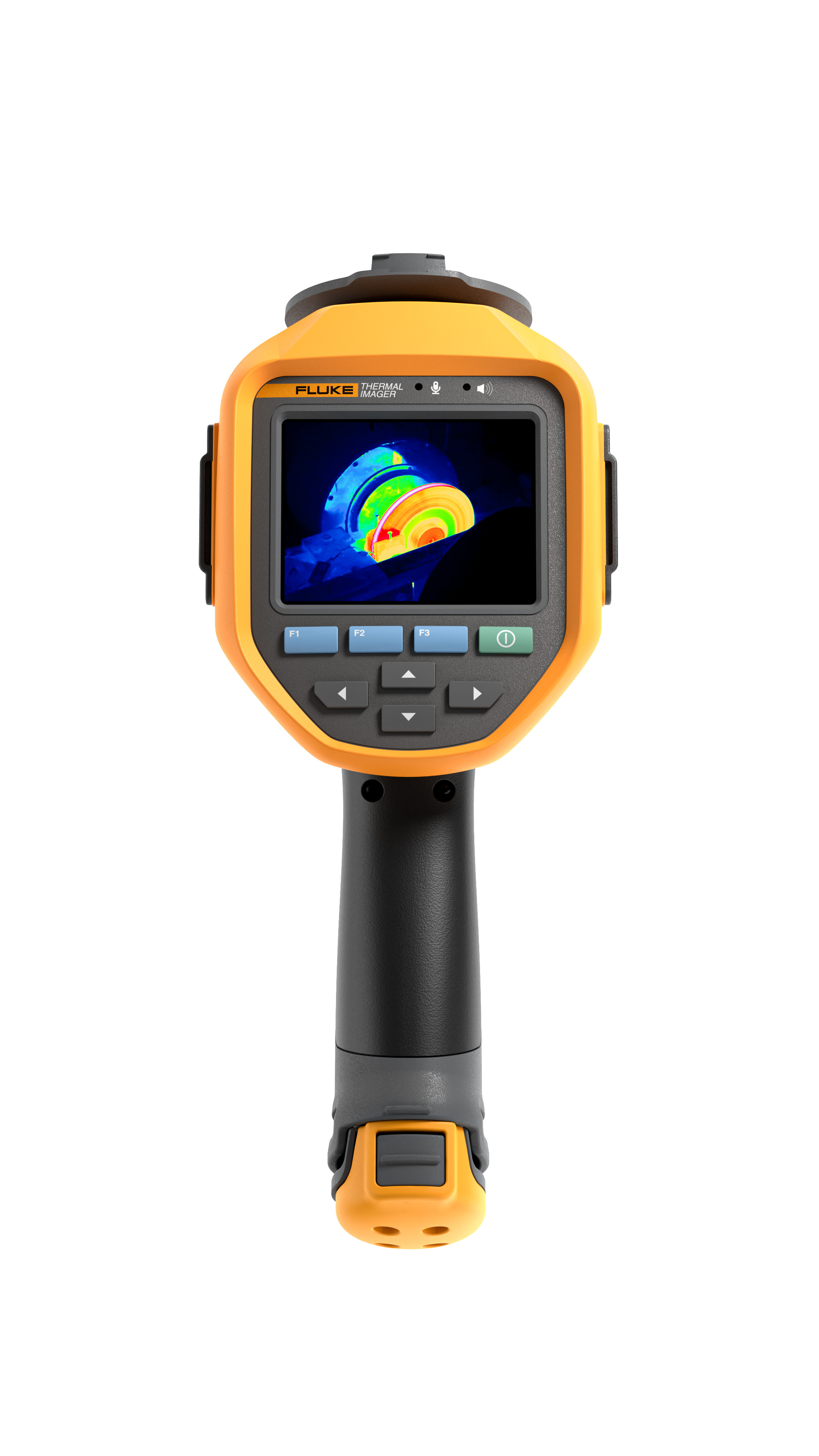

Fluke Ti300U 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke Ti300U는 384 × 288 검출기와 -20~650 °C 측정 범위, 13 MP 가시광 카메라를 갖춘 TiU 시리즈 권총형 열화상 카메라(적외선 서모그래피 카메라)입니다. 표준 렌즈 기준 0.1 m 거리까지 접근해 모터와 단자함의 발열을 점검합니다.

표준 렌즈 IFOV 1.14 mrad와 NETD 75 mK(30 °C 대상)로 좁은 설비 내부의 온도 차를 구분하며, 자동·수동 초점과 레이저 보조 초점으로 근접 촬영 시 초점 실패를 줄입니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

1.14 mrad

표준 렌즈의 화소당 시야각

0.1 m

표준 렌즈 최소 측정 거리

1~4×

디지털 줌 배율

1188 g

배터리 포함 본체 무게

특징

입문 모델에 담은
TiU 핵심 기능

핵심 특징	현장에서 달라지는 점
384 × 288 검출기	한 화면에서 설비 한 구획의 열 분포를 확인하므로 구획별 비교 점검이 빨라집니다.
UltraFocus 자동 초점	온도 차가 큰 장면도 1초 안에 초점을 맞춰 근접 촬영의 재시도를 줄입니다.
레이저 자동 초점	선택한 대상에 초점을 유지하므로 좁은 설비 사이에서도 초점이 안정됩니다.
13 MP 가시광 카메라	같은 장면을 가시광 사진으로 함께 저장하므로 보고서에 위치를 따로 설명할 필요가 줄어듭니다.
PIP·융합 화면	열화상과 실화상을 겹쳐 현장에서 발열 부품을 특정합니다.
IP52 외장	IEC 60529 IP52 등급이며 1 m 낙하 시험을 통과해 순회 점검 중 취급이 편합니다.

근접 촬영

최소 측정 거리와
화소 크기 계산

표준 렌즈의 최소 측정 거리는 0.1 m로 TiU 시리즈 중 가장 가까우며, 광각 렌즈도 0.1 m까지 접근합니다. IFOV 1.14 mrad는 2 m 거리에서 화소당 2.28 mm에 해당하므로, 단자함 안쪽의 작은 접속부를 확인하려면 접근 거리를 먼저 확보하세요.

2× 망원(12° × 9°)은 최소 0.25 m, 4× 망원(7° × 5°)은 최소 1 m까지 접근합니다. 디지털 줌은 1~4×이며, 광학 확대가 필요한 정밀 판독에는 망원 렌즈를 추가하세요.

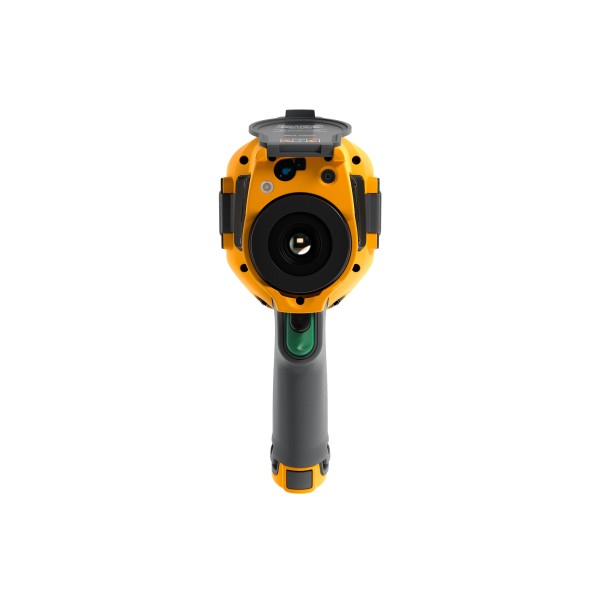

표준·광각·망원 렌즈의 접근 거리

광각은 44° × 34°로 좁은 제어반 내부를 한 화면에 담고, 2× 망원과 4× 망원은 조금 떨어진 설비를 확대해 측정합니다. 렌즈는 자동으로 인식됩니다.

교정 관리

교정 주기와
측정 조건

정확도는 주변 온도 23 ± 5 °C에서 ±2 °C 또는 2 % 중 큰 값이고, 권장 교정 주기는 2년입니다. 교정 시기가 다가오면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 일정을 안내해 드립니다.

사용 방법

Ti300U 이미지와 동영상
SmartView IR 분석 순서

Ti300U는 PC용 SmartView IR 소프트웨어로 열화상 동영상을 처리하고 데이터를 분석해 보고서를 만듭니다. 완전 방사 동영상 분석과 원격 표시·원격 조작도 소프트웨어에서 지원합니다.

소프트웨어·도구	하는 일
SmartView IR	완전 방사 동영상 분석, 보고서 작성, 원격 표시·원격 조작
카메라 갤러리	촬영한 이미지·동영상 보기, 편집, 삭제
HDMI 출력	mini HDMI 1.4로 모니터·프로젝터에 화면 출력

처음 연결하는 순서

순서	할 일
1	Ti300U 배터리를 충전하고 Micro SD 카드를 넣습니다.
2	PC에 SmartView IR을 내려받아 설치하세요.
3	촬영한 이미지는 .bmp·.jpg, 동영상은 .is5·.mp4로 저장되며 카메라 갤러리에서 바로 확인합니다.
4	이미지마다 음성·텍스트·라벨 주석을 남기고, 라벨은 QR 코드를 읽어 붙일 수 있습니다.
5	저장한 파일을 PC로 옮겨 SmartView IR에서 분석하고 보고서로 내보내세요.

열화상·가시광 일반 동영상은 보기 전용이고 분석에는 쓸 수 없습니다. 분석할 장면은 완전 방사 동영상으로 녹화하세요.

사양

384 × 288 검출기
Ti300U 상세 사양

항목	사양
검출기	384 × 288, 비냉각 초점면 배열
SuperResolution	미지원
IFOV · 시야	1.14 mrad · 표준 렌즈 25° × 19°
최소 측정 거리	0.1 m (표준 렌즈)
광각 렌즈	44° × 34°, 최소 0.1 m
2× 망원 렌즈	12° × 9°, 최소 0.25 m
4× 망원 렌즈	7° × 5°, 최소 1 m
측정 범위	-20 ~ 650 °C (구간 -20 ~ 120 · 0 ~ 650 °C)
지능형 범위	지원
정확도	±2 °C 또는 2 % 중 큰 값 (주변 23 ± 5 °C)
NETD	75 mK @ 30 °C
열화상 스펙트럼 대역	7~14 µm
초점	자동 · 수동 초점, 레이저, 렌즈 자동 인식
디지털 줌	1~4×

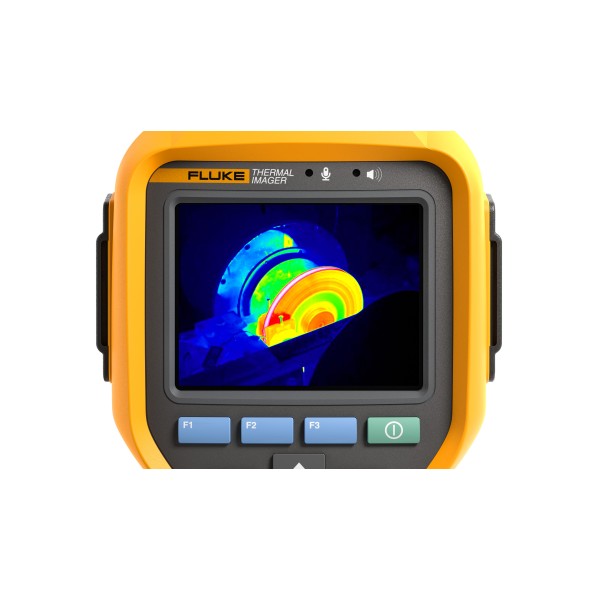

화면	3.5인치 LCD 640 × 480
표시 모드	열화상, 가시광, PIP, 융합 (혼합 비율 0 ~ 100 %)
가시광 카메라	13 MP 산업용
온도 범위 자동 조정	지원 (최소 3 °C), 수동 최소 2 °C
온도 측정 영역	점 16 · 선 8 · 면 12
측정 보정	방사율, 주변 온도, 반사 온도, 상대 습도, 측정 거리, IR 창(온도·투과율)
알람	고온·저온·구간 사이 색상 및 음성 경보, 면적 최대·최소·평균 경보
PC 소프트웨어	SmartView IR (완전 방사 동영상 분석, 원격 표시, 원격 조작)
팔레트	그레이, 아이언10, 아이언레드, 레인보우, 그레이10, 미드그레이, 옐로우, 레인
촬영 방식	정지 이미지, 인터벌 촬영, QR 코드 라벨 인식
완전 방사 동영상	녹화 지원
이미지 · 비디오 형식	.bmp, .jpg / .is5, .mp4
메모리 카드	Micro SD (최대 128 GB 확장)
주석	음성, 텍스트, 라벨
인터페이스	Bluetooth 4.2 LE · USB 2.0 Type-A · mini HDMI 1.4
무선 주파수 · 출력	2400 ~ 2483.5 MHz, 100 mW 미만
레이저	IEC 60825-1 Class 2, 650 nm, 1 mW 미만
배터리	7.2 V, 19 Wh 리튬 이온, 현장 교체 가능, 개당 2 ~ 3시간
충전	100%까지 2.5시간, Ti SBC3B 2베이 충전기 또는 본체 내 충전, 충전 입력 10 ~ 15 V DC
외부 전원	어댑터 110 ~ 220 V AC, 50/60 Hz
작동 온도	-10 ~ 50 °C
보관 온도	-20 ~ 50 °C (배터리 제외)
상대 습도	0 ~ 95 % 비응축
낙하 · 보호 등급	1 m 낙하 · IEC 60529 IP52
안전 기준 · EMC	IEC 61010-1 오염 등급 2 · IEC 61326-1, CISPR 11 Group 1, Class A
크기	27.9 × 12.2 × 17.5 cm
무게	1188 g (배터리 포함)
지원 언어	중국어(간체·번체), 영어, 일본어, 한국어
보증 · 권장 교정 주기	보증 2년 · 교정 주기 2년

활용 분야

근접 점검과
순회 기록 현장

모터와 베어링 하우징 — 가까운 거리에서 발열 위치를 빠르게 찾습니다.
배전반과 차단기 — 광각 렌즈로 접속부 상태를 한 화면에서 확인합니다.
공장 설비 순회 — 정해진 지점을 같은 방법으로 반복 점검합니다.
현장 보고서 — 열화상과 가시광 사진을 함께 저장합니다.

선택 가이드

해상도와 측정 상한별
TiU 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
384 × 288과 13 MP 가시광이 필요할 때	Ti300U	표준 렌즈 최소 측정 거리 0.1 m로 근접 점검에 알맞습니다.
640 × 480 해상도가 필요할 때	Ti401U	IFOV 0.68 mrad로 같은 650 °C 상한에서 더 작은 대상을 읽습니다.
1200 °C 측정이 필요할 때	Ti480U	세 구간으로 -20~1200 °C를 측정합니다.
320 × 240 권총형으로 충분할 때	Ti300+	LaserSharp 자동 초점을 갖춘 Ti 라인 기본형입니다.

구성·옵션

Ti300U 기본 구성과
옵션 렌즈

구분	내용
구성	열화상 카메라, 휴대 케이스
충전기	Ti SBC3B 듀얼 배터리 충전기
배터리	리튬 이온 배터리 1개(현장 교체 가능)
케이블	USB 케이블, HDMI 케이블
옵션 렌즈	광각 44° × 34°(최소 0.1 m) · 2× 망원 12° × 9°(최소 0.25 m) · 4× 망원 7° × 5°(최소 1 m)

Ti300U와 함께 검토할
열화상 카메라

Ti300U와 Ti300+는 어떤 기준으로 고릅니까?
Ti300U는 384 × 288에 IFOV 1.14 mrad이고 13 MP 가시광 카메라를 갖춥니다. Ti300+는 320 × 240에 IFOV 1.85 mrad이며 LaserSharp 자동 초점을 사용합니다.
Ti300U 근접 촬영은 몇 cm까지 할 수 있습니까?
표준 렌즈로 0.1 m까지 접근해 촬영할 수 있습니다. 망원 렌즈는 최소 거리가 늘어나 2×는 0.25 m, 4×는 1 m부터 촬영합니다.
좁은 설비 안쪽은 어떻게 촬영합니까?
광각 렌즈를 장착해 0.1 m까지 접근합니다. 단자함 안쪽처럼 깊은 곳은 레이저 보조 초점으로 대상에 초점을 고정하세요.
Ti300U 권장 교정 주기는 얼마입니까?
2년입니다. (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
Ti300U 세트에는 어떤 부속이 들어 있습니까?
본체와 Ti SBC3B 듀얼 충전기, 현장 교체형 배터리 1개, 휴대 케이스, USB·HDMI 케이블로 구성됩니다. 렌즈는 옵션으로 별도 구성합니다.
