Fluke Ti401U 열화상카메라

MODEL: Ti401U
브랜드: FLUKE

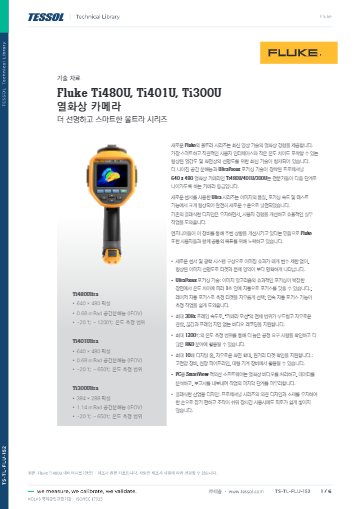

제품 자료: 데이터시트 (한글)

2024 FLUKE Catalogue

제품문의 구매하기

발열 위치를 13 MP 사진과
함께 남기는 열화상 카메라

Fluke Ti401U 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke Ti401U는 640 × 480 검출기와 -20~650 °C 측정 범위, 13 MP 가시광 카메라를 갖춘 TiU 시리즈 권총형 열화상 카메라(적외선 서모그래피 카메라)입니다. 배전반과 공장 설비의 발열 위치를 사진 한 장에 기록하므로 점검 보고서에 그대로 활용할 수 있습니다.

UltraFocus 자동 초점은 온도 차가 큰 장면에서도 1초 안에 초점을 맞춥니다. 열화상에 실화상을 겹친 PIP·융합 화면에서는 뜨거운 부품의 위치를 바로 알 수 있으며, 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

0.68 mrad

표준 렌즈의 화소당 시야각

75 mK

30 °C 대상 열 감도

0.25 m

표준 렌즈 최소 측정 거리

1188 g

배터리 포함 본체 무게

특징

Ti401U 사진 한 장에
발열 위치까지 기록

핵심 특징	현장에서 달라지는 점
640 × 480 검출기	307,200 화소로 열 분포를 세밀하게 표시해 접속부 단위의 온도 차를 구분합니다.
2구간 650 °C 측정	-20~120 °C와 0~650 °C 구간을 선택할 수 있어 상온 설비와 중온 설비를 한 대로 점검합니다.
UltraFocus 자동 초점	온도 차가 큰 장면에서도 1초 안에 초점을 맞춰 순회 중 재촬영을 줄입니다.
레이저 자동 초점	선택한 대상에 연속으로 초점을 유지하므로 걸으며 촬영해도 대상에서 초점이 벗어나지 않습니다.
13 MP 가시광과 PIP·융합	실화상 위에서 어느 부품이 뜨거운지 바로 확인하므로 보고서의 위치 설명이 간단해집니다.
SmartView IR	현장에서 찍은 이미지를 PC로 옮겨 영상 분석과 보고서 작성까지 이어서 진행할 수 있습니다.

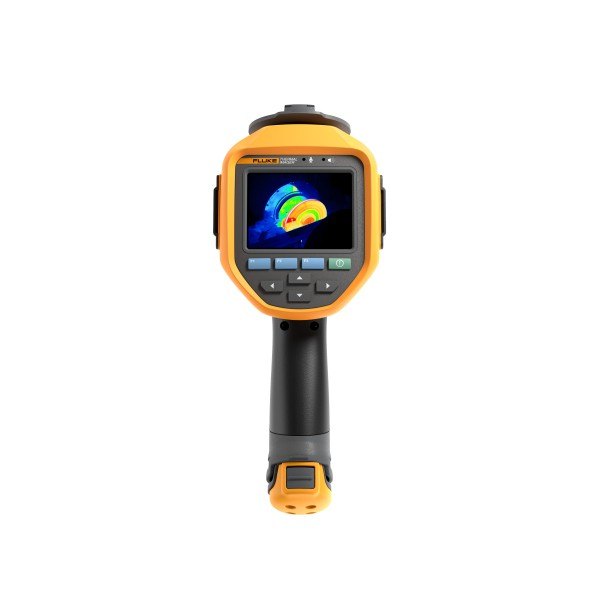

화면과 손잡이가 보이는 열화상카메라 후면

점검 기록

13 MP 이미지로 남기는
점검 이력

13 MP 가시광 사진과 열화상을 겹쳐 저장하면 설비 번호가 없는 단자함에서도 사진만으로 발열 위치를 짚을 수 있습니다. 같은 위치를 같은 거리에서 반복 촬영해 .bmp, .jpg로 저장해 두면 점검 주기마다 온도 변화를 비교하기 쉽습니다. mini HDMI로 큰 화면에 출력하면 현장 설명 자료로도 활용할 수 있습니다.

이 모델은 정지 이미지만 저장하며, 완전 방사 동영상 기능은 Ti480U와 Ti300U에서 지원합니다. 연속 영상 분석이 필요하면 해당 모델을 선택하세요.

열화상과 가시광을 겹친 보고서용 이미지

PIP와 융합 화면의 혼합 비율은 0~100 %에서 조절할 수 있어, 같은 촬영본으로 열 분포를 강조한 이미지와 설비 형상을 강조한 이미지를 함께 만들 수 있습니다.

교정 관리

Ti401U 교정 주기와
측정 조건

정확도는 주변 온도 23 ± 5 °C에서 ±2 °C 또는 2 % 중 큰 값이며, 권장 교정 주기는 2년입니다. 표준 렌즈의 최소 측정 거리는 0.25 m이고 광각 렌즈를 장착하면 0.1 m까지 다가갈 수 있습니다. 교정 시기가 되면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

Ti401U 13 MP 융합 이미지
SmartView IR 보고서 작성

Ti401U는 촬영한 열화상을 카메라에서 바로 분석하고, PC에서는 SmartView IR로 데이터 분석, 보고서 작성을 이어 갑니다. 파일 전송에는 USB 2.0 Type-A, 외부 화면 출력에는 mini HDMI 1.4를 사용합니다.

소프트웨어·도구	하는 일
SmartView IR	PC에서 열화상 분석과 보고서 작성

처음 연결하는 순서

순서	할 일
1	카메라의 Micro SD 카드(최대 128 GB)에 이미지를 .bmp, .jpg로 저장합니다.
2	PC에 SmartView IR을 설치하고 USB 2.0 Type-A 케이블로 카메라를 연결하세요.
3	촬영한 파일을 PC로 옮겨 SmartView IR에서 분석하고 보고서를 작성하세요.
4	현장 설명이 필요하면 mini HDMI 1.4 케이블로 모니터나 프로젝터에 화면을 출력합니다.

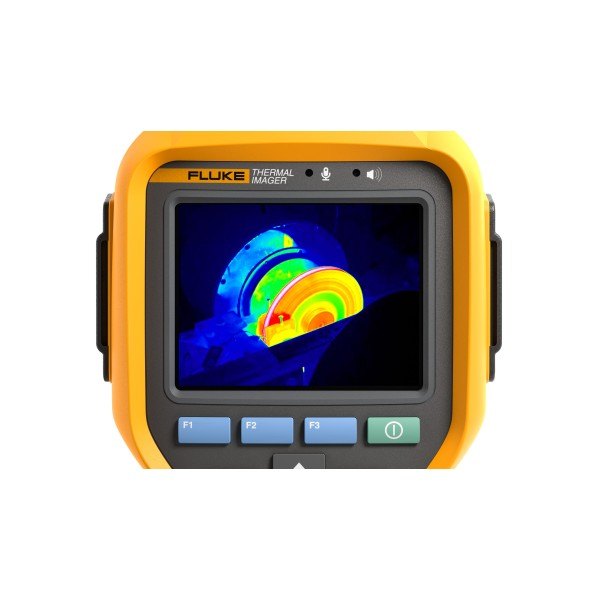

열화상 화면과 조작 버튼이 보이는 후면 디스플레이

사양

Ti401U 640 × 480 검출기와
측정 사양

항목	사양
검출기	640 × 480 (307,200 화소), 비냉각 초점면 배열
SuperResolution	미지원
IFOV · 시야	0.68 mrad · 표준 렌즈 25° × 19°
최소 측정 거리	0.25 m (표준 렌즈)
광각 렌즈	44° × 34°, 최소 0.1 m
측정 범위	-20 ~ 650 °C (구간 -20 ~ 120 · 0 ~ 650 °C)
지능형 범위	지원
정확도	±2 °C 또는 2 % 중 큰 값 (주변 23 ± 5 °C)
NETD	75 mK @ 30 °C
열화상 스펙트럼 대역	7~14 µm
초점	자동 · 수동 초점, 레이저, 렌즈 자동 인식
디지털 줌	1~10×
화면	3.5인치 LCD 640 × 480
표시 모드	열화상, 가시광, PIP, 융합 (혼합 비율 0 ~ 100 %)
가시광 카메라	13 MP 산업용
온도 범위 자동 조정	지원 (최소 3 °C), 수동 최소 2 °C
온도 측정 영역	점 16
측정 보정	방사율, 주변 온도, 반사 온도, 상대 습도, 측정 거리, IR 창(온도·투과율)
알람	고온·저온·구간 사이 색상 및 음성 경보
PC 소프트웨어	SmartView IR
팔레트	그레이, 아이언10, 아이언레드, 레인보우, 그레이10, 미드그레이, 옐로우, 레인
촬영 방식	정지 이미지, 인터벌 촬영, QR 코드 라벨 인식
동영상	미지원 (정지 이미지만 저장)
이미지 형식	.bmp, .jpg
메모리 카드	Micro SD (최대 128 GB 확장)
주석	음성, 텍스트, 라벨
인터페이스	Bluetooth 4.2 LE · USB 2.0 Type-A · mini HDMI 1.4
무선 주파수 · 출력	2400 ~ 2483.5 MHz, 100 mW 미만
레이저	IEC 60825-1 Class 2, 650 nm, 1 mW 미만
배터리	7.2 V, 19 Wh 리튬 이온, 현장 교체 가능, 개당 2 ~ 3시간
충전	100%까지 2.5시간, Ti SBC3B 2베이 충전기 또는 본체 내 충전, 충전 입력 10 ~ 15 V DC
외부 전원	어댑터 110 ~ 220 V AC, 50/60 Hz
작동 온도	-10 ~ 50 °C
보관 온도	-20 ~ 50 °C (배터리 제외)
상대 습도	0 ~ 95 % 비응축
낙하 · 보호 등급	1 m 낙하 · IEC 60529 IP52
안전 기준 · EMC	IEC 61010-1 오염 등급 2 · IEC 61326-1, CISPR 11 Group 1, Class A
크기	27.9 × 12.2 × 17.5 cm
무게	1188 g (배터리 포함)
지원 언어	중국어(간체·번체), 영어, 일본어, 한국어
보증 · 권장 교정 주기	보증 2년 · 교정 주기 2년

활용 분야

순회 점검과
보고서 작성 현장

배전반과 차단기 — 접속부 발열을 찾고 사진으로 위치를 특정합니다.
모터와 베어링 — 운전 중 온도가 오른 구간을 열화상으로 확인합니다.
공장 설비 순회 — 같은 거리와 설정으로 촬영해 여러 설비의 온도를 비교합니다.
현장 보고서 — 가시광 사진과 열화상을 한 이미지로 기록합니다.

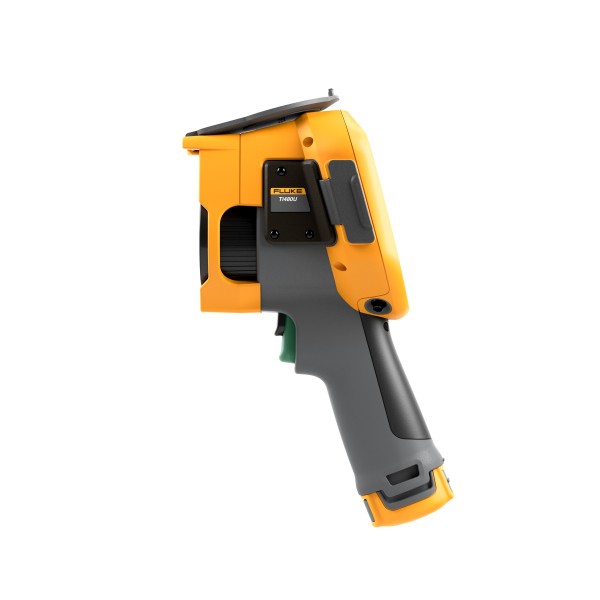

손잡이와 트리거가 보이는 열화상카메라 측면

선택 가이드

해상도와 측정 상한별
TiU 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
중온 설비를 640 × 480과 13 MP로 점검할 때	Ti401U	640 × 480 열화상과 13 MP 가시광 사진을 정지 이미지로 남기는 표준 구성입니다.
1200 °C 대상과 연속 영상 분석이 필요할 때	Ti480U	세 구간으로 -20~1200 °C를 측정하고 완전 방사 동영상을 지원합니다.
384 × 288 검출기로 충분할 때	Ti300U	IFOV 1.14 mrad 검출기에 표준 렌즈로도 0.1 m까지 다가갈 수 있어 가까운 거리 점검에 맞습니다.
LaserSharp 자동 초점이 필요할 때	Ti401 PRO	레이저 거리 측정으로 초점을 맞추는 권총형 Ti 모델입니다.

구성·옵션

Ti401U 구성품과
광각·망원 렌즈

구분	내용
구성	열화상 카메라, 휴대 케이스
충전기	Ti SBC3B 듀얼 배터리 충전기
배터리	리튬 이온 배터리 1개(현장 교체 가능)
케이블	USB 케이블, HDMI 케이블
옵션 렌즈	광각 44° × 34°(최소 0.1 m) · 2× 망원 12° × 9°(최소 1.0 m) · 4× 망원 7° × 5°(최소 3.0 m)

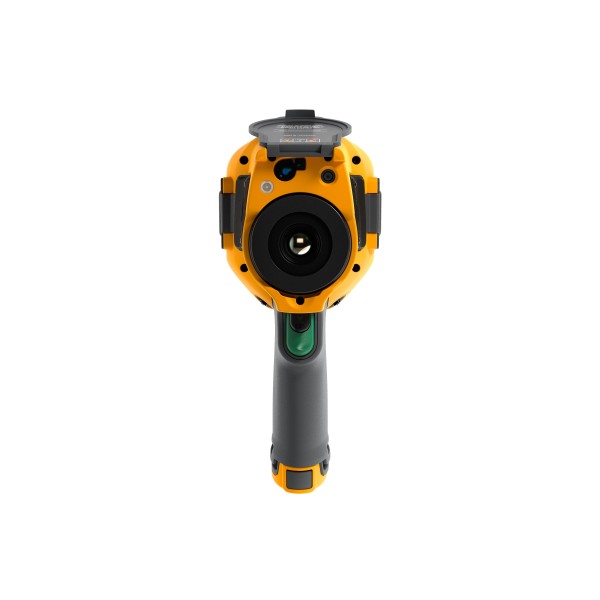

렌즈가 보이는 열화상카메라 전면

Ti401U와 함께 보는
TiU·Ti 열화상 카메라

Ti401U와 Ti401 PRO는 무엇이 다릅니까?
두 모델 모두 640 × 480 검출기를 사용하며, Ti401U는 IFOV 0.68 mrad에 13 MP 가시광 카메라를 갖춥니다. Ti401 PRO는 IFOV 0.93 mrad에 LaserSharp 자동 초점을 사용합니다.
Ti401U는 Bluetooth 외에 어떤 방식으로 연결할 수 있습니까?
Bluetooth 4.2 LE와 USB 2.0 Type-A, mini HDMI 1.4를 갖췄습니다. 파일은 USB로 전송하고, 외부 화면 출력에는 mini HDMI를 사용합니다.
Ti401U의 측정 범위는 어떻게 나뉩니까?
전체 -20~650 °C를 -20~120 °C와 0~650 °C 두 구간으로 나누어 측정합니다. 지능형 범위 기능이 장면에 맞는 구간을 자동으로 선택합니다.
Ti401U의 권장 교정 주기는 얼마입니까?
2년입니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.
Ti401U를 구매하면 어떤 구성품이 함께 옵니까?
카메라, 충전기, 배터리, 휴대 케이스, USB·HDMI 케이블이 포함됩니다.
