Fluke Ti480U 열화상카메라

MODEL: Ti480U
브랜드: FLUKE

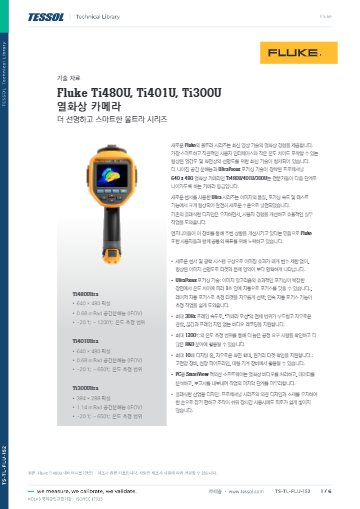

제품 자료: 데이터시트 (한글)

2024 FLUKE Catalogue

제품문의 구매하기

1200 °C 가열로까지
구간을 골라 재는 열화상 카메라

Fluke Ti480U 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke Ti480U는 640 × 480 검출기와 3개 구간으로 나뉜 -20~1200 °C 측정 범위를 갖춘 TiU 시리즈 권총형 열화상 카메라(적외선 서모그래피 카메라)입니다. 가열로·고전압 설비 같은 고온 대상의 열화상을 13 MP 실화상과 함께 기록할 수 있습니다.

SuperResolution으로 1280 × 960 이미지를 만들고, UltraFocus 자동 초점은 온도 차가 큰 장면에서도 1초 안에 초점을 맞춥니다. 고온 설비의 열 분포를 선명하게 남길 수 있는 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

0.68 mrad

표준 렌즈의 화소당 시야각

25° × 19°

표준 렌즈 시야각

10×

최대 디지털 줌 배율

50 mK

30 °C 대상 열 감도

특징

1200 °C 고온 대상을
Ti480U 고해상도로 기록

핵심 특징	현장에서 달라지는 점
3구간 고온 측정	대상 온도에 맞춰 측정 구간을 고를 수 있어 고온 설비와 상온 설비를 한 대로 점검합니다.
SuperResolution	4배의 데이터를 합성한 1280 × 960 이미지로 고온 설비 경계부의 온도 구배를 세밀하게 표시합니다.
UltraFocus 자동 초점	온도 차가 큰 장면에서도 1초 안에 초점을 맞춰 불안정한 자세에서 촬영할 때 실패를 줄입니다.
레이저 자동 초점	선택한 측정 대상에 초점을 계속 유지하므로 이동하며 촬영해도 초점이 벗어나지 않습니다.
13 MP 가시광과 PIP·융합	실화상과 열화상을 겹쳐 표시하므로 보고서를 읽는 사람도 어느 부품이 뜨거운지 바로 알 수 있습니다.
SmartView IR 소프트웨어	현장에서 촬영한 이미지와 완전 방사 동영상을 PC에서 분석하고 보고서로 정리할 수 있습니다.

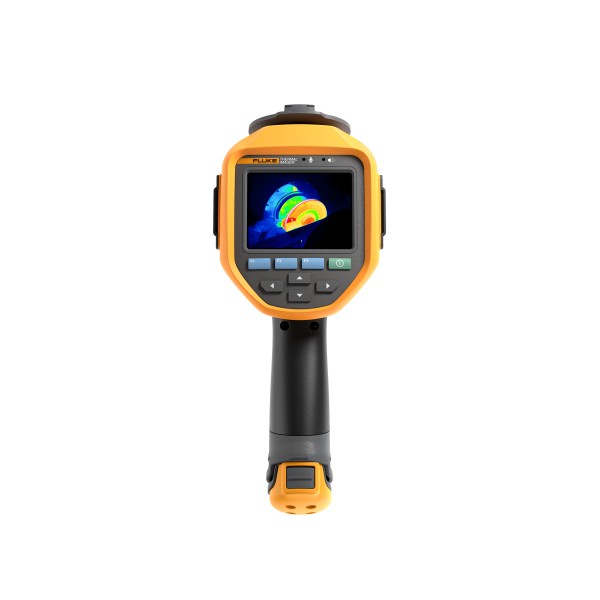

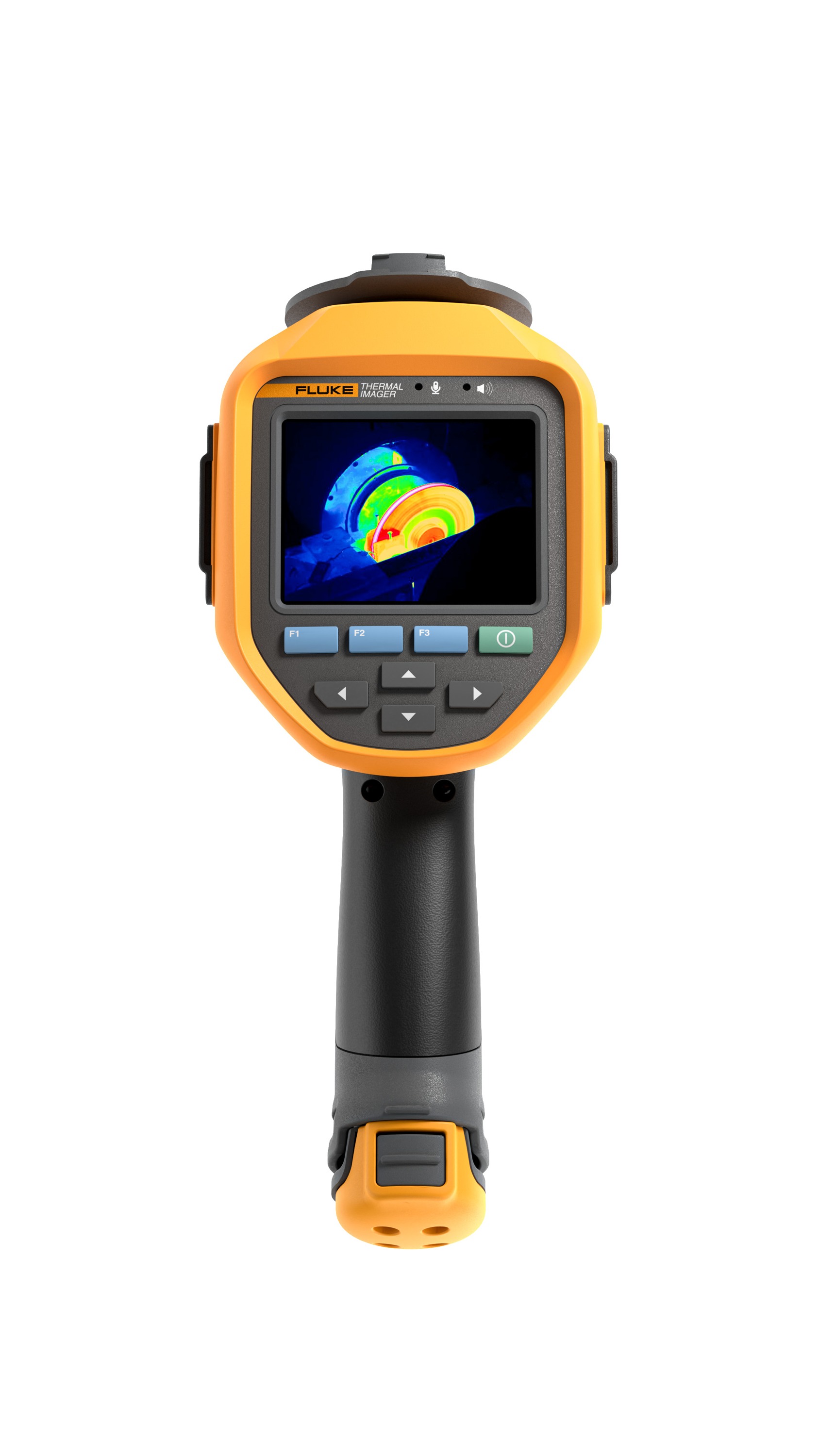

화면과 손잡이가 보이는 열화상카메라 후면

측정 구간

대상 온도에 따른
3개 측정 구간 선택

측정 범위는 -20~120 °C, 0~650 °C, 300~1200 °C의 세 구간이며, 지능형 범위 기능이 장면에 맞는 구간을 선택합니다. 상온 배전반은 0~650 °C 구간으로 충분하며, 가열로와 소각 설비처럼 300 °C 이상인 대상은 300~1200 °C 구간에서 측정해야 정확도 조건을 만족합니다.

표준 렌즈 IFOV 0.68 mrad는 10 m 거리에서 화소당 6.8 mm에 해당합니다. 더 멀리서 촬영해야 하는 고온 설비에는 4× 망원(7° × 5°, 최소 3.0 m)을, 좁은 실내 설비에는 광각(44° × 34°, 최소 0.1 m)을 선택하세요.

거리에 따라 교체하는 망원·광각 렌즈

4× 망원은 시야 7° × 5°, 2× 망원은 12° × 9°, 광각은 44° × 34°입니다. 렌즈마다 최소 측정 거리가 다르므로 설비에 얼마나 가까이 다가갈 수 있는지 먼저 확인하면 맞는 렌즈를 고르기 쉽습니다.

교정·기록

Ti480U 교정 주기와
이미지 기록 형식

권장 교정 주기는 2년이며, 정확도는 주변 온도 23 ± 5 °C 조건에서 ±2 °C 또는 2 % 중 큰 값입니다. 이미지는 .bmp, .jpg로, 동영상은 .is5, .mp4로 저장하며 Micro SD 카드는 최대 128 GB까지 사용할 수 있습니다. 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 일정과 함께 안내해 드립니다.

사용 방법

Ti480U 완전 방사 동영상
PC 분석과 원격 조작

Ti480U는 촬영한 열화상을 카메라에서 바로 분석하고, PC에서는 SmartView IR로 동영상 처리와 데이터 분석, 보고서 작성을 이어 갑니다. 파일 전송에는 USB 2.0 Type-A, 외부 화면 출력에는 mini HDMI 1.4를 사용합니다.

소프트웨어·도구	하는 일
SmartView IR	PC에서 열화상 분석과 보고서 작성, 완전 방사 동영상 분석, 원격 표시·원격 조작

처음 연결하는 순서

순서	할 일
1	카메라의 Micro SD 카드(최대 128 GB)에 이미지를 .bmp, .jpg, 동영상을 .is5, .mp4로 저장합니다.
2	PC에 SmartView IR을 설치하고 USB 2.0 Type-A 케이블로 카메라를 연결하세요.
3	촬영한 파일을 PC로 옮겨 SmartView IR에서 분석하고 보고서를 작성하세요.
4	완전 방사 동영상은 SmartView IR에서 분석하고, 소프트웨어로 카메라 화면을 원격 표시·조작할 수 있습니다.
5	현장 설명이 필요하면 mini HDMI 1.4 케이블로 모니터나 프로젝터에 화면을 출력합니다.

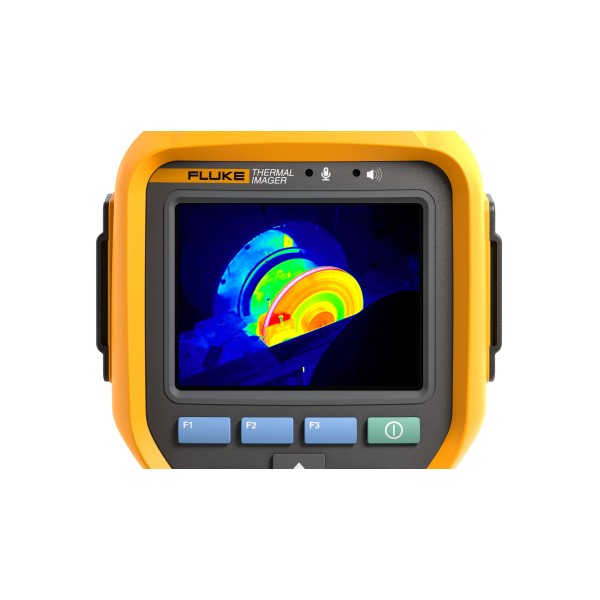

열화상 화면과 조작 버튼이 보이는 후면 디스플레이

사양

Ti480U 640 × 480 검출기
측정 사양

항목	사양
검출기	640 × 480, SuperResolution 1280 × 960 (검출기 유형: 비냉각 초점면 배열)
IFOV · 시야	0.68 mrad · 표준 렌즈 25° × 19°
최소 측정 거리	0.25 m (표준 렌즈)
측정 범위	-20 ~ 1200 °C (구간 -20 ~ 120 · 0 ~ 650 · 300 ~ 1200 °C)
지능형 범위	지원
정확도	±2 °C 또는 2 % 중 큰 값 (주변 23 ± 5 °C)
NETD	50 mK @ 30 °C
열화상 스펙트럼 대역	7~14 µm
초점	자동 · 수동 초점, 레이저, 렌즈 자동 인식
디지털 줌	1~10×
화면	3.5인치 LCD 640 × 480
표시 모드	열화상, 가시광, PIP, 융합 (혼합 비율 0 ~ 100 %)
가시광 카메라	13 MP 산업용
온도 범위 자동 조정	지원 (최소 3 °C), 수동 최소 2 °C
온도 측정 영역	점 16 · 선 8 · 면 12
측정 보정	방사율, 주변 온도, 반사 온도, 상대 습도, 측정 거리, IR 창(온도·투과율)
알람	고온·저온·구간 사이 색상 및 음성 경보, 면적 최대·최소·평균 경보
PC 소프트웨어	SmartView IR
팔레트	그레이, 아이언10, 아이언레드, 레인보우, 그레이10, 그레이레드, 미드그레이, 옐로우, 레인
촬영 방식	정지 이미지, 인터벌 촬영, QR 코드 라벨 인식
완전 방사 동영상	녹화 및 PC 분석, 원격 표시, 원격 조작 지원
이미지 · 비디오 형식	.bmp, .jpg / .is5, .mp4
메모리 카드	Micro SD (최대 128 GB 확장)
주석	음성, 텍스트, 라벨
인터페이스	Bluetooth 4.2 LE · USB 2.0 Type-A · mini HDMI 1.4
무선 주파수 · 출력	2400 ~ 2483.5 MHz, 100 mW 미만
레이저	IEC 60825-1 Class 2, 650 nm, 1 mW 미만
배터리	7.2 V, 19 Wh 리튬 이온, 현장 교체 가능, 개당 2 ~ 3시간
충전	100%까지 2.5시간, Ti SBC3B 2베이 충전기 또는 본체 내 충전, 충전 입력 10 ~ 15 V DC
외부 전원	어댑터 110 ~ 220 V AC, 50/60 Hz
작동 온도	-10 ~ 50 °C
보관 온도	-20 ~ 50 °C (배터리 제외)
상대 습도	0 ~ 95 % 비응축
낙하 · 보호 등급	1 m 낙하 · IEC 60529 IP52
안전 기준 · EMC	IEC 61010-1 오염 등급 2 · IEC 61326-1, CISPR 11 Group 1, Class A
크기	27.9 × 12.2 × 17.5 cm
무게	1215 g (배터리 포함)
지원 언어	중국어(간체·번체), 영어, 일본어, 한국어
보증 · 권장 교정 주기	보증 2년 · 교정 주기 2년

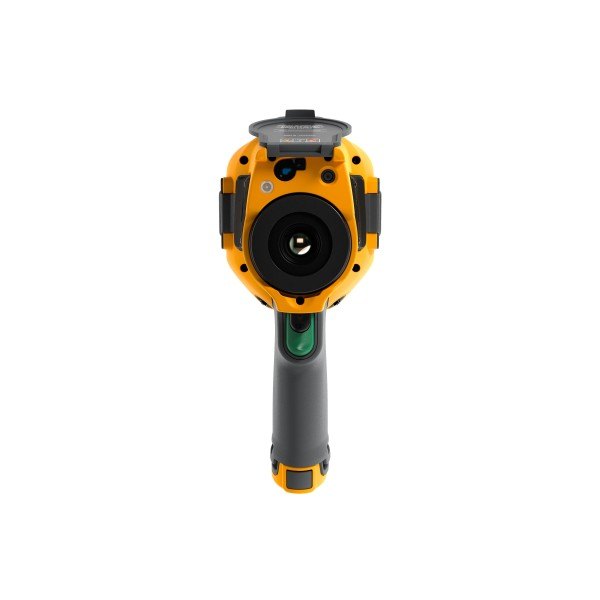

렌즈가 보이는 열화상카메라 전면

활용 분야

고온 설비와
전력 설비 점검

가열로와 고온 설비 — 300~1200 °C 구간으로 외벽 온도를 떨어진 거리에서 확인합니다.
고전압 설비와 배전반 — 접속부 발열을 점검합니다.
천장 배관과 대형 기계 — 가려진 부위의 열 변화를 찾습니다.
공정 연구와 R&D — 고온 구간의 온도 분포를 기록합니다.

선택 가이드

고온 측정 여부로 고르는
Ti480U와 TiU 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
고온 설비까지 한 대로 측정할 때	Ti480U	세 구간으로 -20~1200 °C를 측정하고 SuperResolution 1280 × 960 이미지까지 지원합니다.
650 °C 이하를 640 × 480으로 점검할 때	Ti401U	같은 640 × 480 해상도를 NETD 75 mK의 더 단순한 구성으로 갖춰 650 °C 이하 점검에 맞습니다.
384 × 288 검출기로 충분할 때	Ti300U	IFOV 1.14 mrad에 최소 측정 거리 0.1 m라 가까운 설비를 촬영할 때 맞습니다.
MultiSharp 초점이 필요할 때	Ti480 PRO	MultiSharp 다초점을 갖춘 권총형 Ti 라인 모델로, 원근이 섞인 장면을 한 장에 담습니다.

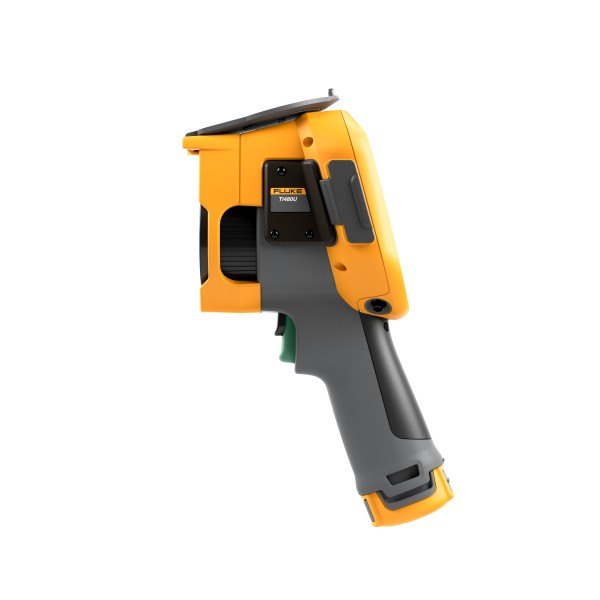

손잡이와 트리거가 보이는 열화상카메라 측면

구성·옵션

Ti480U 기본 구성과
2×·4× 망원 렌즈 옵션

구분	내용
구성	열화상 카메라, 하드 휴대 케이스
충전기	Ti SBC3B 듀얼 배터리 충전기
배터리	리튬 이온 배터리 1개(현장 교체 가능)
케이블	USB 케이블, HDMI 케이블
옵션 렌즈	광각 44° × 34°(최소 0.1 m) · 2× 망원 12° × 9°(최소 1.0 m) · 4× 망원 7° × 5°(최소 3.0 m)

Ti480U와 비교해 볼
열화상 카메라

Ti480U와 Ti480 PRO는 어떤 기준으로 고릅니까?
측정 상한과 초점 방식이 다릅니다. Ti480U는 세 구간으로 고온 대상을 측정하고 13 MP 가시광 카메라를 갖추며, Ti480 PRO는 1000 °C까지 측정하고 MultiSharp 초점을 갖춥니다.
Ti480U의 세 측정 구간은 어떻게 전환합니까?
지능형 범위 기능이 장면에 맞는 구간을 자동으로 선택하며, 필요하면 수동으로 지정할 수 있습니다. 300 °C 이상인 대상은 300~1200 °C 구간에서 측정하세요.
Ti480U는 Bluetooth와 유선으로 무엇을 전송할 수 있습니까?
Bluetooth 4.2 LE를 지원하며 무선 주파수는 2400~2483.5 MHz입니다. 이미지와 영상은 USB나 mini HDMI로도 전송할 수 있습니다.
Ti480U는 몇 년마다 교정합니까?
권장 교정 주기는 2년입니다. 교정 방법과 일정은 (주)테솔이 KOLAS 인정 범위를 확인해 안내해 드립니다.
Ti480U 기본 구성에 렌즈도 포함됩니까?
아닙니다. 기본 구성은 카메라, 충전기, 배터리, 하드 케이스, USB·HDMI 케이블이며 렌즈는 옵션으로 별도 구성합니다.
