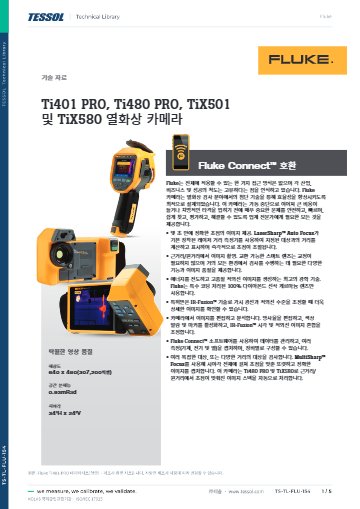

제품 자료: 데이터시트(한글)

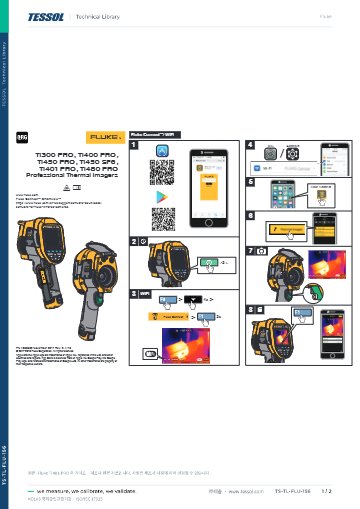

퀵 가이드

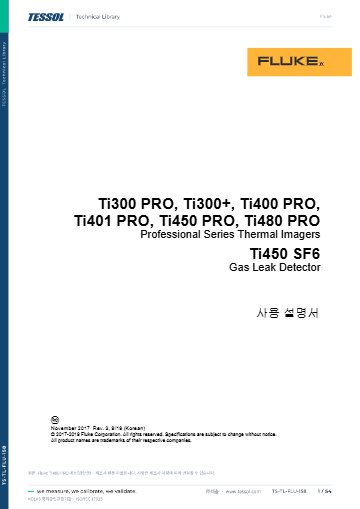

메뉴얼(한글)

2024 FLUKE Catalogue

제품문의 구매하기

대상까지 거리를 표시하며
초점을 맞추는 열화상 카메라

Fluke Ti401 PRO 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke Ti401 PRO는 640 × 480 검출기와 LaserSharp 자동 초점으로 -20~650 °C를 측정하는 권총형 열화상 카메라(적외선 서모그래피 카메라)입니다. 순회 점검 중에 공장 설비와 배전반의 접속부·베어링 과열을 바로 찾아낼 수 있습니다.

NETD ≤ 75 mK(30 °C 대상)의 감도로 작은 접속부의 온도 편차까지 구분하고, 초점을 맞출 때 레이저로 측정한 대상 거리도 화면에 표시합니다. 2 m 낙하와 IP54 조건을 만족하는 한 손 본체라 현장 순회에 적합하며, 이 카메라는 (주)테솔이 국내에 공식 공급합니다.

0.93 mrad

표준 렌즈의 화소당 시야각

34° × 24°

표준 렌즈 시야각

2.5시간

배터리 완충 시간

IP54

먼지·물튐 보호 등급

특징

Ti401 PRO의
초점·기록 기능

핵심 특징	현장에서 달라지는 점
LaserSharp 자동 초점	레이저 거리 측정으로 초점을 맞추므로 순회 중 한 장씩 초점을 조절하는 시간이 줄어듭니다.
고급 수동 초점	유리창 너머나 복잡한 배관처럼 자동 초점이 대상을 놓치기 쉬운 장면에서는 직접 초점을 조정할 수 있습니다.
레이저 거리 측정	대상까지의 거리가 화면에 함께 표시되어 촬영 거리를 보고서에 근거로 남길 수 있습니다.
IR-Fusion	열화상 위에 실화상 윤곽을 겹쳐 뜨거운 부품이 어느 단자인지 현장에서 바로 알 수 있습니다.
터치 범위 조정	화면을 터치해 범위와 레벨을 바꿀 수 있어, 온도 분포가 한쪽으로 치우친 장면에서도 대비를 빠르게 맞춥니다.
색상 경보	고온, 저온, 등온선 구간을 색으로 표시하므로 허용 온도를 넘긴 부품을 쉽게 가려낼 수 있습니다.

열화상 화면이 표시된 카메라 후면과 손잡이

초점과 거리

촬영 거리에 따른
화소 크기 계산

표준 렌즈의 IFOV 0.93 mrad는 5 m 거리에서 화소 하나가 4.65 mm 폭을 담당한다는 뜻입니다. 단자 폭이 이보다 작으면 주변 온도와 섞여 실제보다 낮게 나옵니다. 촬영 거리를 줄이거나 2× · 4× 망원 렌즈를 장착해 대상이 여러 화소에 걸치도록 촬영하세요.

최소 초점 거리는 15 cm이며, MultiSharp 기능은 없으므로 거리가 크게 다른 대상은 초점을 나누어 촬영하세요. 옵션 렌즈는 접사 25 µm, 2× 망원, 4× 망원, 광각의 4종으로, 가까운 배전반 내부에는 광각을, 먼 모선에는 망원을 선택할 수 있습니다.

순회 점검 중 모터 확인 화면

자동 초점으로 모터 하우징을 잡고 IR-Fusion 화면에서 베어링 부위의 온도 상승을 확인합니다. 같은 위치를 같은 거리에서 반복 촬영하면 점검 주기별 변화를 비교하기 쉽습니다.

기록·교정

이미지 기록과
교정 주기 관리

이미지는 4 GB Micro SD와 4 GB 내부 메모리에 .bmp, .jpeg 또는 완전 방사 .is2 형식으로 저장하고, 이미지마다 최대 60초 음성 설명과 IR-PhotoNotes 2개를 첨부할 수 있습니다. PC·스마트폰·태블릿과는 Wi-Fi 또는 LAN으로 연결합니다. 권장 교정 주기는 2년이며, (주)테솔이 KOLAS 인정 범위 안에서 교정 일정을 안내해 드립니다.

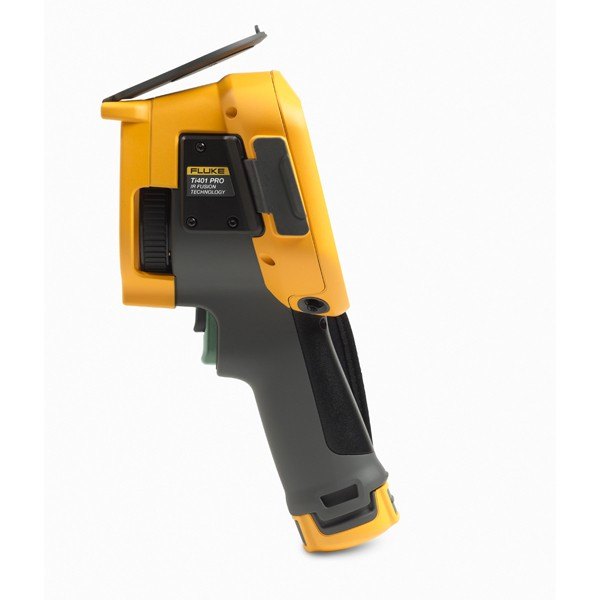

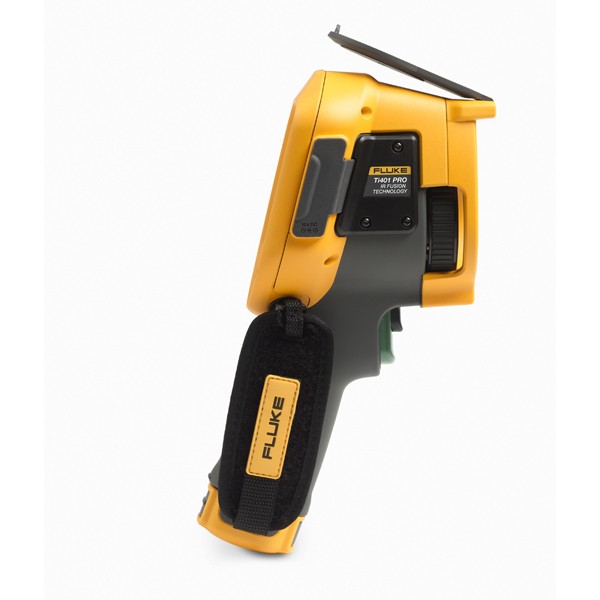

반대쪽에서 본 카메라 측면과 손잡이 모습

사용 방법

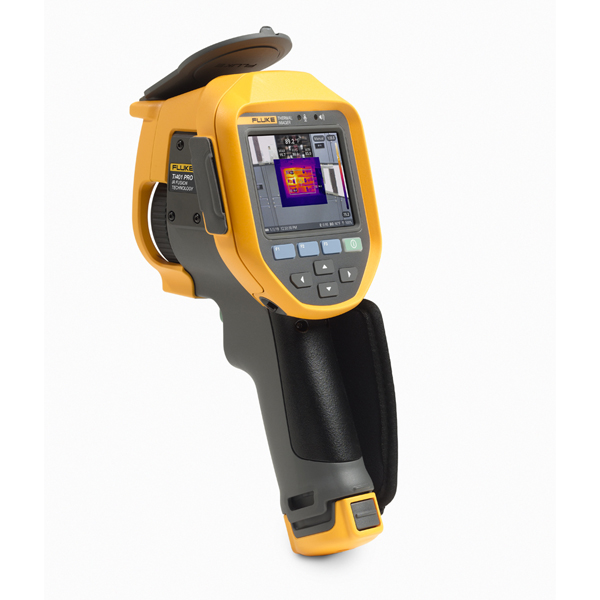

Ti401 PRO 640 × 480 이미지
연결과 분석 순서

Ti401 PRO는 Fluke Connect SmartView 데스크톱 소프트웨어로 이미지를 분석하고, 데스크톱에서 이미지를 자산에 배정해 보고서를 만듭니다. Wi-Fi로 PC·스마트폰·태블릿에 연결하고 Fluke Connect로 원격 디스플레이를 사용합니다.

소프트웨어·도구	하는 일
SmartView Classic	is2 분석과 보고서, BMP·GIF·JPEG·PNG·TIFF 내보내기
Fluke Connect Desktop	자산·심각도·제목별 이미지 정리, 보고서, 펌웨어 업데이트
Fluke Connect 앱	이미지 자동 업로드, 원격 디스플레이

처음 연결하는 순서

순서	할 일
1	PC에 Fluke Connect Desktop 또는 SmartView Classic을 설치합니다.
2	USB 케이블로 Ti401 PRO를 연결하고 Tools 탭의 Connected Tools에서 카메라를 골라 Activate Radios를 누르세요.
3	카메라를 다시 켠 뒤 분석용 이미지를 is2 형식으로 저장합니다.
4	휴대폰을 이름에 Fluke가 들어간 카메라 Wi-Fi 네트워크에 접속하고 Fluke Connect 앱에서 Ti401 PRO를 연결하세요.
5	PC로 옮긴 이미지는 Fluke Connect Desktop에서 자산별로 정리하고 보고서로 만듭니다.

Fluke Connect 분석·보고서 소프트웨어는 모든 국가에서 쓸 수 있지만 Fluke Connect는 모든 국가에서 제공되지는 않습니다. 도입 전에 국내 사용 가능 여부를 함께 확인하세요.

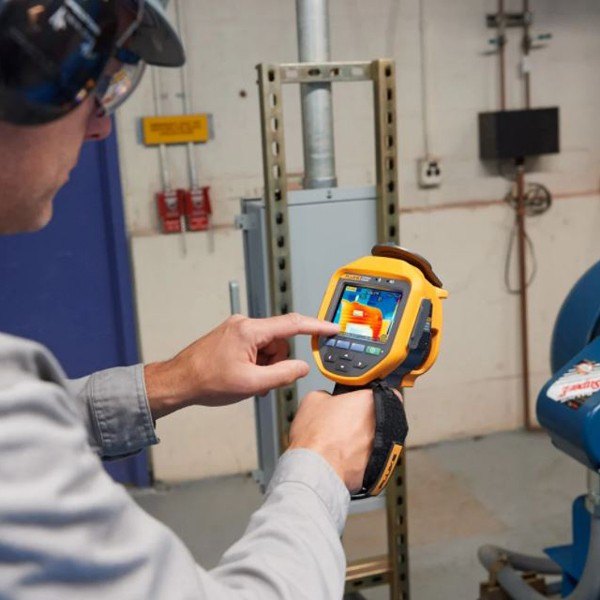

작업자가 카메라 터치 화면을 조작하는 모습

사양

Ti401 PRO 640 × 480
상세 측정 사양

항목	사양
검출기	640 × 480 (307,200 화소)
IFOV · 시야	0.93 mrad · 34 °H × 24 °V · 최소 초점 거리 15 cm
측정 범위	-20 ~ 650 °C (-10 °C 미만은 교정되지 않음)
정확도	±2 °C 또는 2 % 중 큰 값 (공칭 25 °C)
NETD	≤ 75 mK (30 °C 대상)
초점	LaserSharp 자동 초점, 고급 수동 초점, 레이저 거리계 (MultiSharp 미지원)
프레임 속도	60 Hz 또는 9 Hz 버전
화면 · 가시광	3.5인치 가로형 640 × 480 터치스크린, 5 MP 가시광 카메라, IR-Fusion
배터리	리튬 이온 2개, 개당 2~3시간
배터리 충전 시간	완충까지 2.5시간
낙하 · 보호 등급	2 m 낙하(표준 렌즈) · IP54
최소 범위(수동 모드)	2.0 °C
최소 범위(자동 모드)	3.0 °C
색상 팔레트	9종 (무지개색, 아이언보우, 파랑-빨강, 고대비, 황색 외)
색상 경보	고온, 저온, 등온선
메모리	탈착식 4 GB Micro SD, 4 GB 내부 메모리
이미지 형식	bmp, jpeg, is2
음성 설명	이미지당 최대 60초
IR-PhotoNotes	이미지 2개
무선 연결	PC, 스마트폰, 태블릿과 Wi-Fi 또는 LAN
원격 제어	Fluke Connect를 이용한 원격 디스플레이
열화상 스펙트럼 대역	7.5~14 µm (장파)
레이저	IEC 60825-1 Class 2, 650 nm
작동 온도	-10 ~ +50 °C
보관 온도	-20 ~ +50 °C (배터리 제외)
상대 습도	10 ~ 95 % 비응축
안전 기준	IEC 61010-1, 오염 등급 2
EMC	IEC 61326-1, CISPR 11 Group 1, Class A
크기 (H×W×L)	27.7 × 12.2 × 16.7 cm
무게	1.04 kg (배터리 포함)
보증 · 권장 교정 주기	보증 2년 · 교정 주기 2년

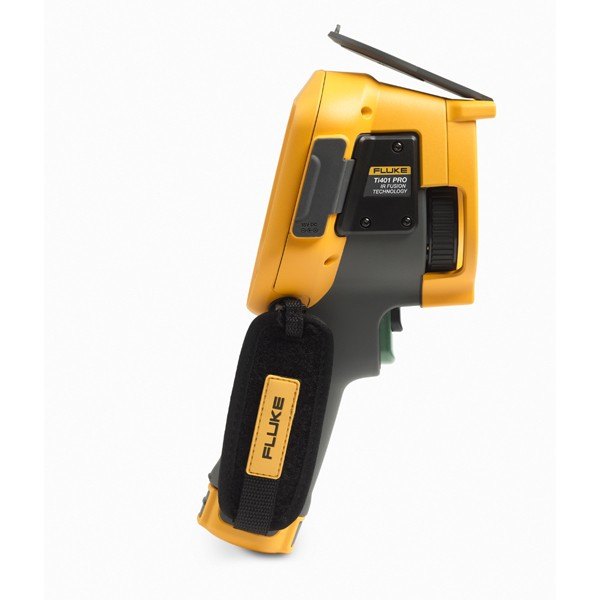

렌즈 덮개를 연 카메라의 측면 모습

활용 분야

순회 점검과
정비 현장

배전반과 차단기 — 운전 중에 접속부의 발열 이상을 찾습니다.
공장 설비 — 모터와 베어링 온도를 구간별로 순회하며 점검합니다.
정비 현장 — LaserSharp 자동 초점으로 작은 부품에 초점을 맞춰 온도를 확인합니다.
점검 보고서 — 열화상 이미지를 자산별로 정리해 이력으로 관리합니다.

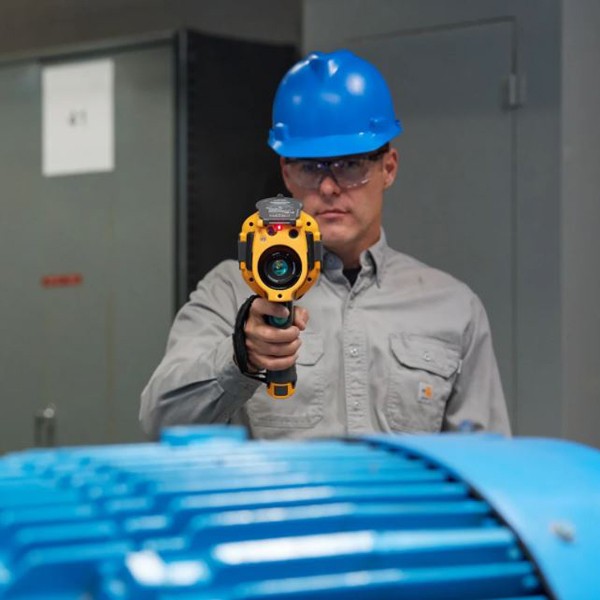

작업자가 전동기를 향해 열화상 카메라를 겨눈 모습

선택 가이드

측정 상한과 초점 방식으로 고르는
Fluke Ti 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
650 °C 이하 설비를 640 × 480으로 점검할 때	Ti401 PRO	LaserSharp 자동 초점과 레이저 거리 표시를 갖춘 표준형으로, 650 °C 이하 순회 점검에 맞습니다.
원근이 섞인 장면과 1000 °C 설비가 있을 때	Ti480 PRO	MultiSharp 초점과 SuperResolution으로 원근이 섞인 장면을 선명하게 담고 -20~1000 °C까지 측정합니다.
1200 °C까지 측정해야 할 때	Ti480U	측정 범위를 세 구간으로 나눠 -20~1200 °C까지 다룹니다.
가까운 거리에서 320 × 240이면 충분할 때	Ti300+	검출기가 작은 기본형으로 표준 렌즈 IFOV는 1.85 mrad입니다.

구성·옵션

Ti401 PRO 기본 구성과
옵션 렌즈 4종

구분	내용
구성	열화상 카메라(표준 적외선 렌즈 장착)
배터리	리튬 이온 스마트 배터리 팩 2개
충전기	AC 전원 공급 장치 및 배터리 충전기(범용 AC 어댑터 포함)
케이블	USB 케이블, HDMI 비디오 케이블
메모리	4 GB Micro SD 카드
케이스	휴대용 하드 케이스, 부드러운 가방, 조절식 핸드 스트랩
옵션 렌즈	접사 25 µm(MAC2), 2× 망원(TELE2), 4× 망원(TELE4), 광각(WIDE2)

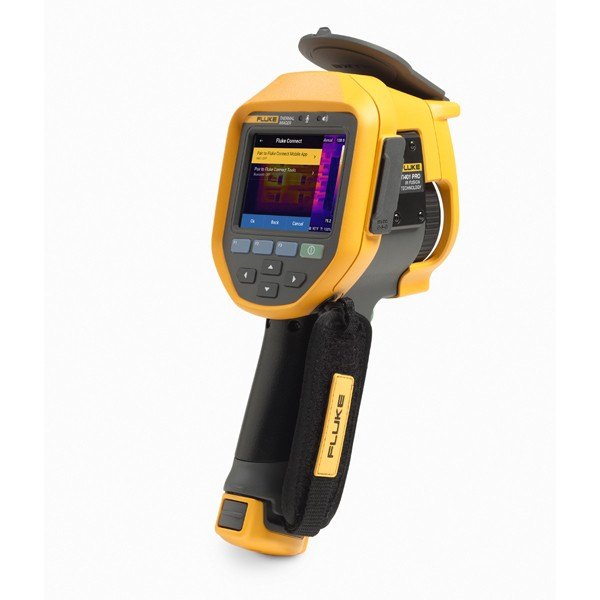

화면과 버튼, 핸드 스트랩이 보이는 카메라 모습

Ti401 PRO와 비교할
Fluke 열화상 카메라

Ti401 PRO와 Ti480 PRO는 무엇을 기준으로 고릅니까?
측정 상한과 초점 방식이 다릅니다. Ti401 PRO는 650 °C까지 측정하며 LaserSharp 자동 초점을 사용하고, Ti480 PRO는 1000 °C까지 측정하며 MultiSharp 초점을 추가로 갖춥니다.
Ti401 PRO에는 어떤 옵션 렌즈를 장착할 수 있습니까?
접사 25 µm(MAC2), 2× 망원(TELE2), 4× 망원(TELE4), 광각(WIDE2) 렌즈를 옵션으로 장착할 수 있습니다. 주요 점검 거리를 알려 주시면 필요한 렌즈 조합을 정리해 드립니다.
Ti401 PRO의 권장 교정 주기는 몇 년입니까?
2년입니다. 정상 사용과 정상 노화를 전제로 한 주기이며, (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.
측정한 이미지는 어떻게 PC로 옮깁니까?
USB 케이블로 옮기거나, Wi-Fi 또는 LAN으로 PC·스마트폰·태블릿에 연결해 전송할 수 있습니다. 분석용 원본은 방사 정보가 보존되는 .is2 형식으로 저장하세요.
Ti401 PRO 기본 구성품에는 무엇이 들어 있습니까?
카메라 본체와 배터리 2개, 충전기, USB·HDMI 케이블, Micro SD 카드, 하드 케이스가 들어 있습니다.
