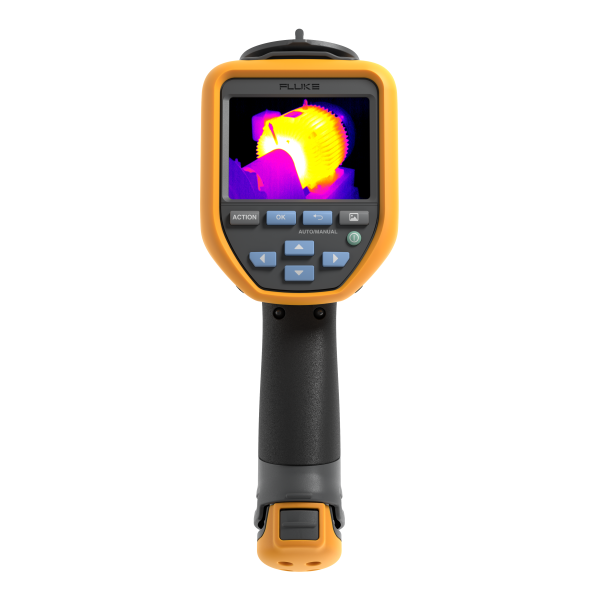

Fluke TIS55 PRO

MODEL: TIS55 PRO
브랜드: FLUKE

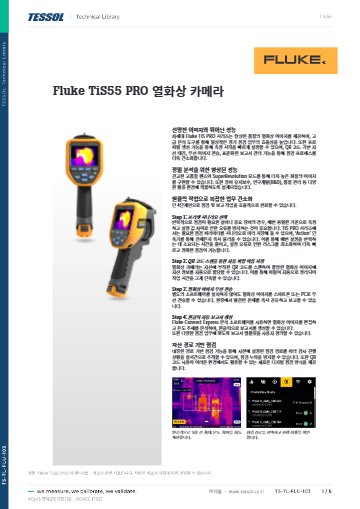

제품 자료: 데이터시트

2024 FLUKE Catalogue

제품문의 구매하기

QR 코드로 파일 이름이 붙는
루트 점검형 열화상 카메라

Fluke TiS55 PRO 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke TiS55 PRO는 288 × 216 검출기와 13 MP 가시광 카메라를 갖춘 루트 점검형 열화상 카메라(적외선 카메라, IR Camera)입니다. -20~550 °C 범위의 설비를 QR 자산 태그와 점검 시나리오에 따라 기록하므로 정기 점검 담당자에게 적합합니다.

SuperResolution 기능은 이미지를 576 × 432로 높이고, 40 mK 이하의 열 감도는 작은 온도 차이까지 구분합니다. 배터리가 5시간 이상 지속되어 긴 점검 루트도 한 번 충전으로 마칠 수 있습니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

288 × 216

62,208 화소 검출기

13 MP

가시광 카메라

2.50 mrad

42° 렌즈 IFOV

5시간 이상

배터리 연속 사용

특징

TiS55 PRO의
루트 기록 자동화 기능

핵심 특징	현장에서 달라지는 점
QR 자산 태그	설비의 QR 코드를 스캔하면 파일 이름이 자동으로 정해지므로 촬영 뒤 이름을 붙이는 작업이 필요 없습니다.
점검 시나리오	Action 키에 점검 조건을 저장해 한 번에 불러오므로 설비마다 측정 설정을 바꿀 필요가 없습니다.
수동 초점과 포커스 프리	거리가 일정한 설비는 포커스 프리로 빠르게, 세부 확인은 수동 초점으로 정확하게 촬영할 수 있습니다.
13 MP 가시광과 IR-Fusion	설비의 실제 모습과 열 분포를 0 ~ 100 % 비율로 겹쳐 보여 주므로 보고서용 사진을 따로 찍지 않아도 됩니다.
Wi-Fi·Bluetooth 전송	별도 소프트웨어 없이 스마트폰이나 PC로 이미지를 보내 현장에서 바로 공유할 수 있습니다.
Fluke Connect Express	이미지 편집과 온도 분석, 보고서 작성을 한 소프트웨어 안에서 마칠 수 있습니다.

루트 점검

TiS55 PRO 점검 루트를
기록으로 잇는 방법

점검 루트는 Fluke Connect Express에서 만들고 본체에서 실행합니다. 루트를 따라 촬영한 이미지는 자동으로 분류되고, 보고서와 추세 요약도 자동으로 만들어집니다. 설비 수가 많은 공장일수록 사무실에서 정리하는 시간이 줄어듭니다.

Action 키로 불러오는 점검 시나리오

설비 종류별 측정 조건을 시나리오로 저장해 두면 Action 키 한 번으로 그 조건이 적용됩니다. 그래서 점검자마다 설정이 달라지는 문제가 생기지 않습니다.

초점 방식

TiS55 PRO 포커스 프리와
수동 초점 선택

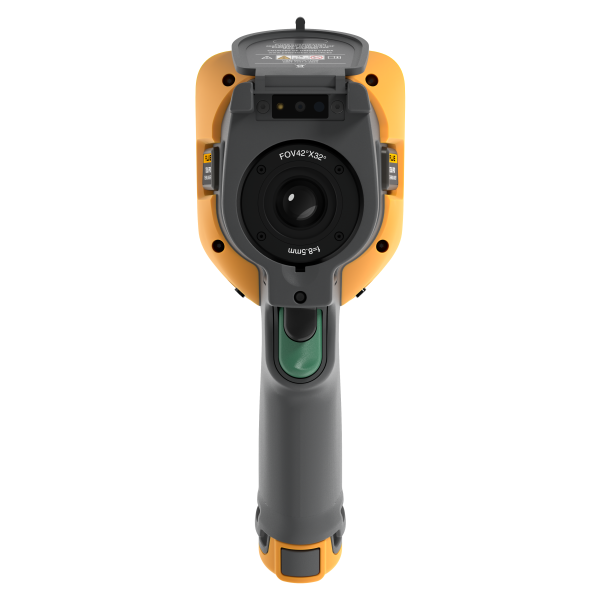

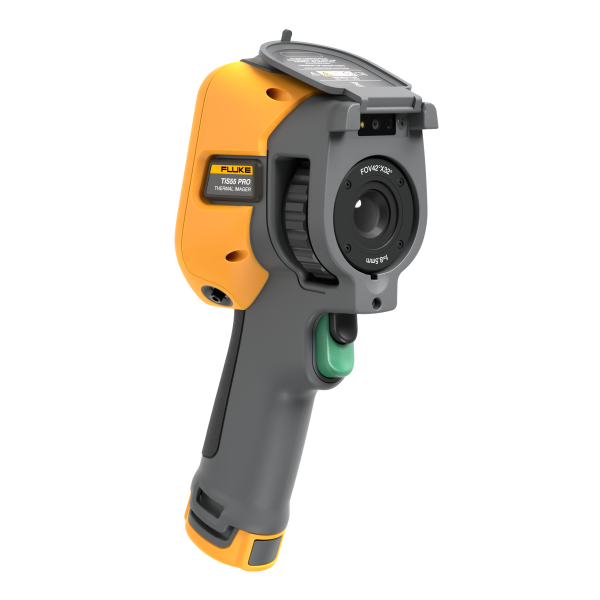

288 × 216 검출기의 42° 렌즈는 최소 초점 거리가 0.1 m입니다. 일정 거리 이상 떨어진 설비는 포커스 프리로 바로 촬영하고, 접속부 세부를 확대해 볼 때는 수동 초점과 Agile Focus로 조정하세요.

포커스 프리와 수동 초점 전환

화면을 터치해 초점 방식을 바꿀 수 있습니다. 멀리 있는 접속부는 수동 초점으로 전환해 세부까지 맞추세요.

교정 관리

TiS55 PRO 교정 주기와
KOLAS 교정 문의

사용 환경과 경과 시간에 따라 복사온도 정확도가 달라지므로, 열화상 카메라는 주기를 정해 교정합니다. TiS55 PRO의 권장 교정 주기는 2년이며, (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 교정 일정을 안내해 드립니다.

사용 방법

TiS55 PRO 점검 루트와
Fluke Connect Express 순서

TiS55 PRO는 PC용 Fluke Connect Express로 점검 루트를 만들고, 본체에서 루트를 실행하며 촬영한 이미지를 자동으로 분류합니다. Wi-Fi로 스마트폰이나 PC에 이미지를 보내고, 보고서와 추세 요약은 Fluke Connect Express에서 만듭니다.

소프트웨어·도구	하는 일
Fluke Connect Express	열화상 분석, 온도 추세 그래프, 편집 가능한 보고서 템플릿, 파일 자동 보관
점검 루트	Fluke Connect Express에서 만들고 본체에서 실행, 이미지 자동 분류
QR 코드·바코드 자산 태그	스캔한 코드로 이미지 파일 이름 자동 지정
Action 키 점검 시나리오	저장한 측정 조건(최대 50개 프로파일)을 한 번에 적용

처음 연결하는 순서

순서	할 일
1	PC에 Fluke Connect Express(Fluke_Connect_Express_Setup.zip)를 내려받아 설치합니다.
2	Fluke Connect Express에서 설비 순서대로 점검 루트를 만드세요.
3	TiS55 PRO 본체에서 루트를 실행하고 설비의 QR 코드나 바코드를 스캔한 뒤 촬영합니다.
4	설비 종류마다 Action 키에 저장한 시나리오를 불러 측정 조건을 맞추세요.
5	촬영한 이미지를 USB Type-C 케이블이나 Wi-Fi로 PC에 옮기고 Fluke Connect Express에서 보고서와 추세 요약을 만듭니다.

배터리는 USB Type-C로도 충전할 수 있으므로 긴 루트에서는 예비 배터리와 함께 Type-C 충전을 활용하세요.

사양

TiS55 PRO 288 × 216 검출기
상세 사양

항목	사양
검출기	288 × 216 (62,208 화소)
SuperResolution	576 × 432
검출기 방식	비냉각 초점면 배열(Uncooled FPA)
적외선 스펙트럼	8 ~ 14 µm
시야각	42° × 32°
IFOV	2.50 mrad
최소 초점 거리	0.1 m
초점 방식	수동 초점 + 포커스 프리, Agile Focus
디지털 줌	1 ~ 4배
화면	3.5인치 640 × 480 터치스크린
가시광 카메라	13 MP
IR-Fusion	0 ~ 100 % 연속 조절 (1 % 단위), PIP 지원
영상 모드	적외선, 가시광, PIP, 가시광·적외선 융합
열 감도(NETD)	40 mK 이하 (0.04 °C)
프레임 속도	9 Hz 또는 30 Hz (모델별)
모델 구성	TiS55 PRO 30Hz/42, TiS55 PRO 9Hz/42
측정 범위	-20 ~ 550 °C
측정 구간	-20 ~ 150 °C, 0 ~ 550 °C
정확도	±2 °C 또는 2 % 중 큰 값 (주변 온도 18 ~ 28 °C)
최소 구간	수동 3 °C / 자동 3 °C (수동 모드 고속 자동 재조정 지원)
온도 보정	방사율·배경 온도·측정 거리·투과율 보정
표준 팔레트	10종 (그레이, 아이언보우, 고대비, 황색, 핫 메탈, 청적색, 반전 황색, 반전 그레이, 레인보우, 스텝)
중심 지점	고정 1개
고온·저온 자동 포착	가장 높은·낮은 온도 지점 자동 표시와 추적
사용자 마커	지점 5개, 선 5개, 영역 5개
사용자 정의 온도차 계산	3개
3상 최대 온도차 계산	지원
가청 경보	대상: 가장 높은·낮은 온도 지점, 중심, 사용자 지정 점·선·영역, 3상 최대 온도차, 사용자 온도차 / 조건: 설정 온도 초과·미만
색상 경보	설정 온도 초과·미만, 구간 안·밖
측정 프로파일	최대 50개 저장
이슬점 계산	미지원
저장 장치	64 GB SD 카드 기본, 최대 1 TB 확장
이미지 파일 형식	JPEG (온도 데이터 포함)
음성 설명	최대 60초 (Bluetooth 오디오 헤드셋)
IR-PhotoNotes	추가 가시광 이미지 최대 3장
텍스트·중증도 주석	다국어 텍스트 주석, 4단계(정상·주의·심각·위험) 중증도 주석
동영상	표준 동영상 형식 mp4
PC 방사 스트리밍	미지원
자동 캡처	사용자 선택 시간 간격
점검 루트	생성·관리는 Fluke Connect Express, 실행·관리는 본체, 이미지 자동 분류, 보고서·추세 요약 자동 생성
점검 시나리오	Action 키로 불러오는 프리셋 저장 (최대 50개 프로파일)
자산 태그	QR 코드·바코드 스캔으로 파일 이름 자동 지정
보고서	Fluke Connect Express (사용자 정의 템플릿)
무선 연결	Wi-Fi · Bluetooth 2.4 GHz (출력 100 mW 미만)
USB	Type-C (충전·데이터 전송)
단축 키	6개
레이저 / 손전등	IEC 60825-1 Class 2, 650 nm, 1 mW 미만 / 지원
배터리	교체형 리튬 이온, 5시간 이상 연속 사용 (설정과 사용 조건에 따라 변동)
충전	완충까지 4시간 미만 / Ti SBC3B 2베이 충전기 또는 Type-C 충전
AC 작동	15 V DC, 2 A 어댑터
작동 온도	-10 ~ 50 °C
보관 온도	-20 ~ 60 °C (배터리 제외)
상대 습도	10 ~ 95 % 비응축
낙하	2 m
보호 등급	IEC 60529 IP52
크기	26.7 × 10.1 × 14.5 cm
무게	950 g (배터리 포함)
안전 / EMC	IEC 61010-1 오염 등급 2 / IEC 61326-1 산업 전자기 환경, CISPR 11 Group 1 Class A
기타 적합 규격	RCM IEC 61326-1, RoHS3 적합
지원 언어	중국어 간체·번체, 영어, 한국어, 일본어
보증 / 권장 교정 주기	2년 / 2년
기본 구성품	열화상 카메라 1대, 배터리 2개, 2베이 충전 베이스 1개, 소프트 가방, 하드 케이스, SD 카드, AC 어댑터

활용 분야

루트형 열화상 점검이
필요한 설비 현장

공장 배전반 — 점검 루트를 따라 설비를 순서대로 촬영하고 자동으로 분류합니다.
모터·기계 구동부 — 같은 자산의 발열을 정기적으로 기록해 이상 추세를 비교합니다.
설비 이력 관리 — 자산 단위 이미지를 모아 점검 때마다 온도 변화를 확인합니다.
현장 공유 — 점검을 마치면 바로 보고서를 만들어 담당 부서에 전달합니다.

선택 가이드

TiS PRO 3개 모델과
TiS55+ 선택 기준

이럴 때 (현장 조건)	권장 모델	선택 이유
550 °C 이하 점검과 루트 기록이 목적이라면	TiS55 PRO	TiS PRO 세 모델 가운데 검출기와 상한 온도가 가장 낮은 기본 구성입니다.
25° 렌즈와 320 × 240 검출기가 필요하다면	TiS65 PRO	25° 렌즈에 IFOV 1.36 mrad로 먼 대상도 세밀하게 보고, 측정 상한은 600 °C입니다.
384 × 288 해상도와 이슬점 계산이 필요하다면	TiS75 PRO	측정 상한이 650 °C이며 PC 방사 스트리밍을 지원합니다.
루트 기능 없이 수동 초점 보급형으로 충분하다면	TiS55+	256 × 192 검출기에 보호 등급 IP54를 갖춘 수동 초점 모델입니다.

구성·옵션

TiS55 PRO 기본 구성과
주문 모델

구분	내용

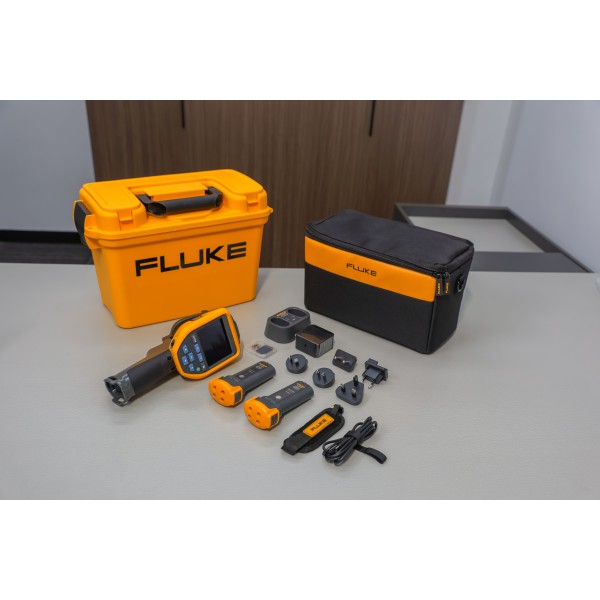

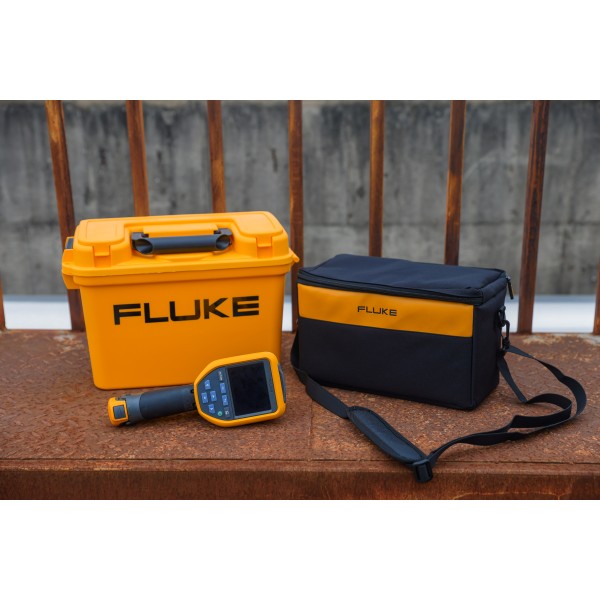

기본 구성	열화상 카메라, 리튬 이온 스마트 배터리 2개, 2베이 배터리 충전 베이스, AC 전원 공급 장치, SD 카드, 하드 케이스와 소프트 가방(조절식 핸드 스트랩 포함)
모델	TiS55 PRO 30Hz/42 / TiS55 PRO 9Hz/42 (42° × 32° 렌즈)
소프트웨어	Fluke Connect Express 무료 다운로드, 사용 설명서 포함

TiS55 PRO와 함께 비교하는
TiS PRO·TiS 모델

TiS55 PRO와 TiS55+는 무엇이 다릅니까?
TiS55 PRO에는 288 × 216 검출기와 13 MP 가시광 카메라, QR 자산 태그, 점검 루트 기능이 더해집니다. 보호 등급은 IP52로, TiS55+의 IP54와 다릅니다.
TiS55 PRO 프레임 속도 모델은 어떻게 구분합니까?
9 Hz와 30 Hz 두 모델이 있으며 주문할 때 고르면 됩니다.
측정 범위 전체를 한 번에 쓸 수 있습니까?
아닙니다. -20 ~ 150 °C와 0 ~ 550 °C 두 구간으로 나뉘므로, 대상 온도에 맞는 구간을 골라 측정하세요.
무선으로 어떤 기기와 연결할 수 있습니까?
Wi-Fi와 Bluetooth 2.4 GHz를 지원합니다. Wi-Fi로 PC와 스마트폰에 이미지를 전송할 수 있습니다.
