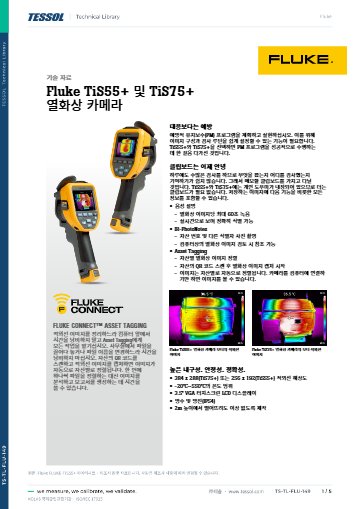

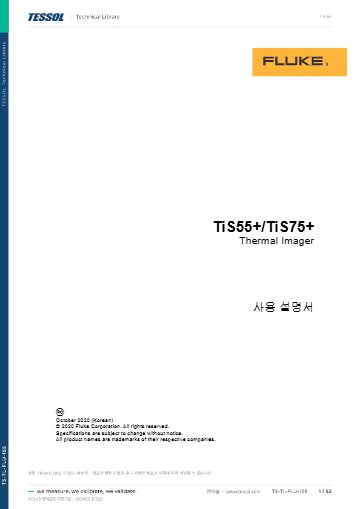

제품 자료
제품문의 구매하기

초점을 멈춤쇠로 고정해
연달아 촬영하는 열화상 카메라

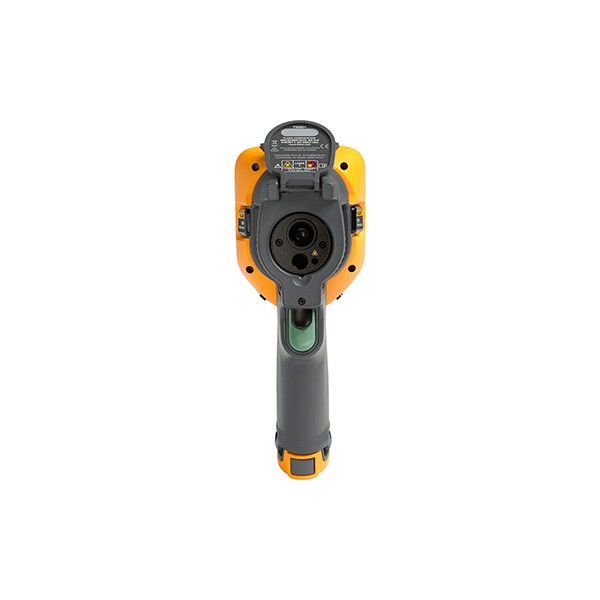

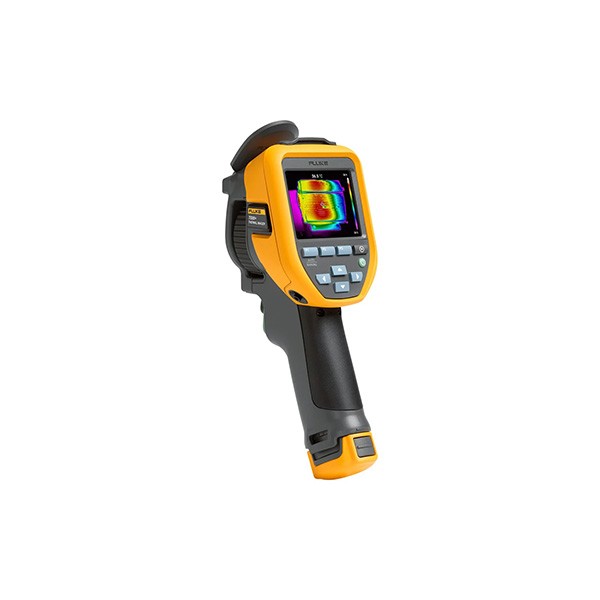

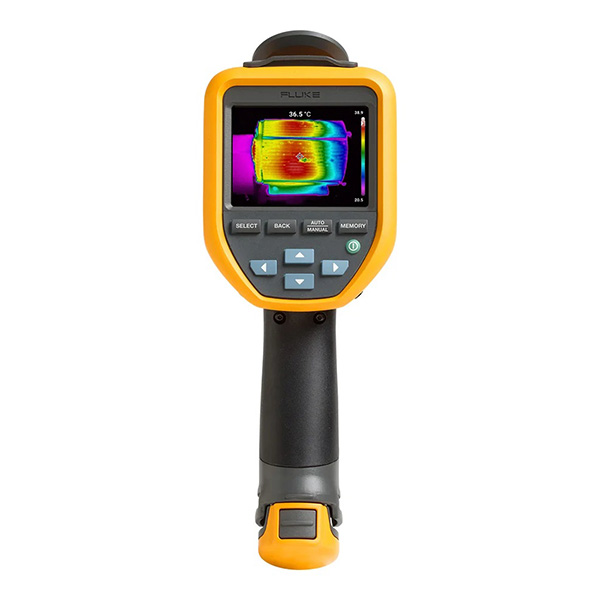

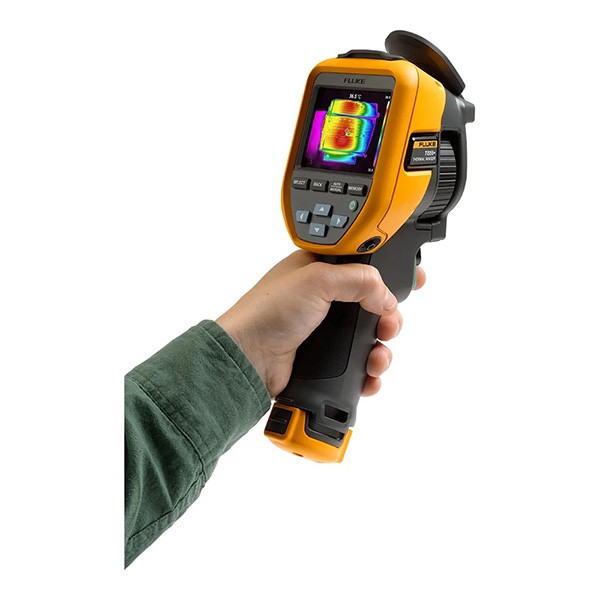

Fluke TiS55+ 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke TiS55+는 256 × 192 검출기와 수동 초점을 갖춘 열화상 카메라(적외선 카메라, IR Camera)입니다. -20~550 °C 범위에서 배전반·모터·기계 구동부의 발열을 정기적으로 점검하는 설비 보전 담당자를 위한 휴대 장비입니다.

NETD 40 mK의 열 감도로 작은 온도 차이를 구분하며, 최소 초점 거리가 0.15 m라 좁은 캐비닛 안쪽 접속부도 가까이에서 촬영할 수 있습니다. 5 MP 가시광 카메라가 같은 장면을 함께 기록하므로 보고서에서 발열 위치를 바로 찾을 수 있습니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

256 × 192

49,152 화소 검출기

28° × 20°

촬영 시야각

2 m

낙하 견딤 설계

3.5시간 이상

Wi-Fi 끈 상태 연속 사용

특징

TiS55+ 수동 초점 조정과
자동 기록 기능

핵심 특징현장에서 달라지는 점
수동 초점과 멈춤쇠원하는 거리에 초점을 맞춘 뒤 멈춤쇠로 고정하므로 같은 거리의 설비를 연속 촬영할 때 초점이 흐트러지지 않습니다.
IR-Fusion과 PIP열화상을 가시광 사진 위에 겹치거나 화면 속 화면으로 나란히 보여 주므로 발열 부위의 실제 위치를 현장에서 바로 확인할 수 있습니다.
QR 코드 자산 태그설비에 붙인 QR 코드를 스캔하면 이미지가 자산별로 분류되어 사진 정리 시간이 줄어듭니다.
음성 설명과 IR-PhotoNotes블루투스 헤드셋 음성 메모와 추가 가시광 사진이 이미지에 붙어, 사무실에서도 현장 상황을 그대로 파악할 수 있습니다.
온도·시간 간격 자동 캡처설정한 조건에 맞춰 이미지를 자동 저장하므로 가열·냉각 과정을 손대지 않고 기록할 수 있습니다.
Fluke Connect 연동휴대폰과 PC, LAN Wi-Fi로 이미지를 공유하므로 보고서 작성자가 점검자의 현장 복귀를 기다리지 않아도 됩니다.

촬영 거리

TiS55+ IFOV로 계산하는
촬영 거리

화소 하나가 분해하는 크기는 촬영 거리에 IFOV를 곱한 값입니다. IFOV 1.91 mrad인 TiS55+는 5 m 거리에서 화소 하나가 약 9.55 mm 폭을 담당하므로, 대상이 이보다 작으면 주변 온도와 섞인 평균값이 표시됩니다. 단자나 퓨즈처럼 작은 부품은 거리를 줄여 촬영하세요.

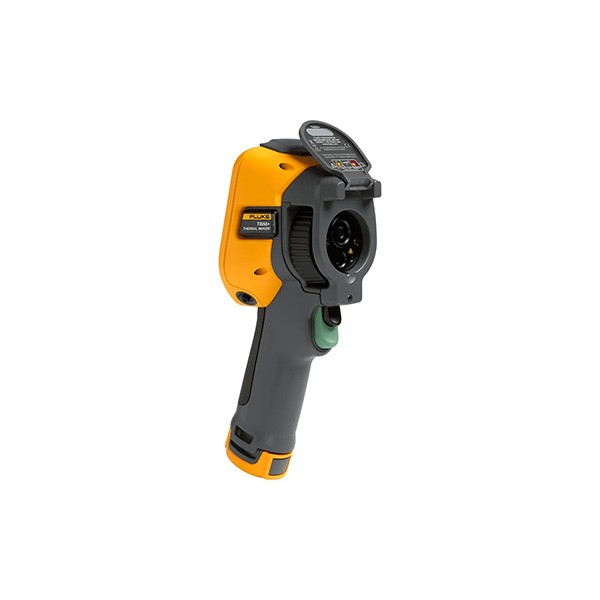

멈춤쇠로 고정하는 수동 초점

초점 링을 돌려 대상에 맞춘 뒤 멈춤쇠로 잠그면 같은 거리에 늘어선 배전반을 같은 선명도로 이어서 촬영할 수 있습니다. 최소 초점 거리는 0.15 m입니다.

기록 관리

QR 코드로 쌓는
TiS55+ 점검 기록

내부 메모리에 약 500장, 4 GB 이상 외부 SD 카드에 1,000장 이상을 저장합니다. QR 코드로 분류한 이미지는 Fluke Connect 소프트웨어에서 자산별로 모입니다. 같은 자산을 점검 주기마다 촬영해 두면 접속부 온도가 회차마다 올라가는 추세를 비교할 수 있습니다.

QR 스캔으로 자산별 분류

설비 QR 코드를 스캔한 뒤 촬영하면 이미지가 해당 자산 폴더에 자동으로 정리됩니다. IR-PhotoNotes로 추가한 자산 번호 사진도 보고서에 함께 실립니다.

교정 관리

TiS55+ 정기 교정과
KOLAS 인정 범위

복사온도 정확도는 사용 환경과 시간이 지나며 달라질 수 있어 주기적으로 교정해 관리해야 합니다. 권장 교정 주기는 2년입니다. 교정 의뢰 시에는 (주)테솔이 KOLAS 인정 범위 해당 여부부터 확인해 진행 방법을 안내해 드립니다.

사용 방법

TiS55+ QR 자산 태그와
Fluke Connect 정리 순서

TiS55+는 Fluke Connect 데스크톱 소프트웨어로 IS2 이미지를 분석하고 보고서를 만듭니다. QR 코드로 분류한 이미지는 Fluke Connect에서 자산별로 모이고, Wi-Fi로 휴대폰과 PC에 공유합니다.

소프트웨어·도구하는 일
Fluke Connect DesktopIS2 분석과 보고서, IS2·BMP·GIF·JPEG·PNG·TIFF 내보내기, 펌웨어 업데이트
Fluke Connect 앱Wi-Fi로 받은 이미지 저장과 공유
QR 코드 자산 태그QR 코드를 스캔해 이미지를 자산별로 정리

처음 연결하는 순서

순서할 일
1PC에 Fluke Connect Desktop을 설치합니다.
2USB 케이블로 TiS55+를 PC에 연결해 펌웨어 업데이트를 확인하고, Activate Radios로 Wi-Fi를 활성화하세요.
3카메라를 다시 켜고 설비의 QR 코드를 스캔한 뒤 IS2 형식으로 촬영합니다.
4휴대폰을 이름에 Fluke가 들어간 TiS55+의 Wi-Fi 네트워크에 접속하고 Fluke Connect 앱에서 카메라를 연결하세요.
5Fluke Connect Desktop에서 같은 자산의 이미지를 촬영 날짜순으로 비교하고 보고서로 만듭니다.

Fluke는 TiS55+·TiS75+ 펌웨어의 중요 업데이트를 공지했습니다. 사용 전에 Fluke Connect Desktop을 연 상태에서 USB로 카메라를 연결해 펌웨어를 최신으로 올리세요.

사양

TiS55+ 256 × 192 검출기
상세 사양

항목사양
검출기256 × 192 (49,152 화소)
IFOV / 시야각1.91 mrad / 28° × 20°
최소 초점 거리0.15 m
초점 방식수동 초점
열 감도(NETD)40 mK
적외선 스펙트럼약 8 ~ 14 µm
프레임 속도9 Hz 또는 27 Hz (모델별)
화면3.5인치 가로형 640 × 480 터치스크린
가시광 카메라5 MP
IR-FusionAutoBlend 0 ~ 100 %
PIP(화면 속 화면)지원
측정 범위-20 ~ 550 °C (-10 °C 미만은 교정되지 않음)
정확도±2 °C 또는 2 % 중 큰 값 (주변 온도 25 °C)
방사율 보정상위 10개 재질 목록 선택 또는 0.01 ~ 1.00 수치 입력
최소 구간수동 3 °C / 자동 5 °C
중심 지점 측정고정 1개
사용자 지점 마커단일 화소 3개
사용자 측정 박스직사각형 3개 (최소·최대·평균 표시)
표준 팔레트6종
색상 경보지원
이미지 저장내부 약 500장 / 외부 4 GB 이상 SD 카드 (1,000장 이상)
이미지 파일 형식비방사 BMP 또는 JPEG, 완전 방사 IS2
내보내기 형식IS2, BMP, GIF, JPEG, PNG, TIFF
자동 캡처온도·시간 간격 설정 (IS2 또는 JPEG)
음성 설명이미지당 최대 60초 (Bluetooth 헤드셋 연결)
IR-PhotoNotes추가 가시광 사진 최대 1장
텍스트 주석화면 키보드 입력
동영상 녹화 / 원격 제어미지원 / 미지원
자산 태그QR 코드 스캔
무선PC · iOS · Android, LAN Wi-Fi, Fluke Connect
분석 소프트웨어Fluke Connect 데스크톱 (분석·보고)
배터리교체형 리튬 이온 / Wi-Fi 끈 상태 3.5시간 이상 연속 사용
충전완충까지 2.5시간 / 2베이 충전기(기본 구성 미포함) 또는 본체 내 충전
AC 작동15 V DC, 2 A 전원 공급 장치 (범용 어댑터 포함)
절전사용자 선택 (슬립·전원 차단)
작동 온도-10 ~ 50 °C
보관 온도-20 ~ 50 °C (배터리 제외)
상대 습도10 ~ 95 % 비응축
진동 / 충격10 ~ 150 Hz, 0.15 mm (IEC 60068-2-6) / 30 g, 11 ms (IEC 60068-2-27)
낙하2 m
보호 등급IP54
크기26.7 × 10.1 × 14.5 cm
무게0.885 kg (배터리 포함)
안전 / EMCIEC 61010-1 오염 등급 2 / IEC 61326-1, CISPR 11 Group 1 Class A
기타 적합 규격RCM IEC 61326-1, FCC 47 CFR 15 Subpart C (15.207, 15.209, 15.249), RoHS 적합
지원 언어한국어 포함 18개 언어
보증 / 권장 교정 주기2년 / 2년

활용 분야

정기 열화상 점검이
필요한 설비 현장

  • 배전반·차단기 — 접속부 발열을 가동 중에 촬영해 정지 없이 이상 징후를 찾습니다.
  • 모터·베어링 — 정상 상태 이미지와 비교해 온도가 올라간 구간을 정비 대상으로 분류합니다.
  • 현장 점검 보고 — IR-PhotoNotes와 음성 설명을 붙여 점검자가 아닌 담당자도 상황을 이해하게 합니다.
  • 자산 이력 관리 — QR 태그로 정리한 이미지를 주기별로 쌓아 설비별 추세를 비교합니다.

선택 가이드

해상도와 초점 방식으로 고르는
TiS 상위 모델

이럴 때 (현장 조건)권장 모델선택 이유
같은 IFOV에서 384 × 288 해상도가 필요하다면TiS75+시야가 42° × 30°로 넓어 넓은 면도 한 장에 담을 수 있습니다.
초점 조작 없이 320 × 240으로 촬영하려면TiS60+고정 초점이라 조작이 단순하고, 배터리가 기본 2개 들어 있어 교대로 쓸 수 있습니다.
400 °C 이하만 보급형으로 점검한다면TiS20+ MAX120 × 90 고정 초점에 7.6 mrad 모델로, 기본 순회 점검에 맞춘 구성입니다.
점검 루트 관리와 13 MP 사진이 필요하다면TiS55 PROQR 자산 태그와 점검 시나리오로 루트 기록을 자동화할 수 있습니다.

구성·옵션

TiS55+ 기본 구성과
주문 모델

구분내용
기본 구성열화상 카메라, AC 전원 공급 장치, 리튬 이온 스마트 배터리 1개, USB 케이블, 4 GB Micro SD 카드, 하드 케이스와 소프트 가방
옵션Ti SBC3B 2베이 배터리 충전기
주문 모델FLK-TIS55+ 27HZ (5160004) / FLK-TIS55+ 9HZ (5159990)
소프트웨어Fluke Connect 소프트웨어와 사용 설명서 무료 다운로드
