건물 외피 같은 넓은 면을
한 장에 담는 열화상 카메라

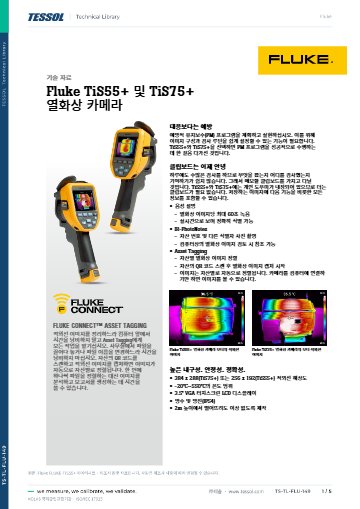

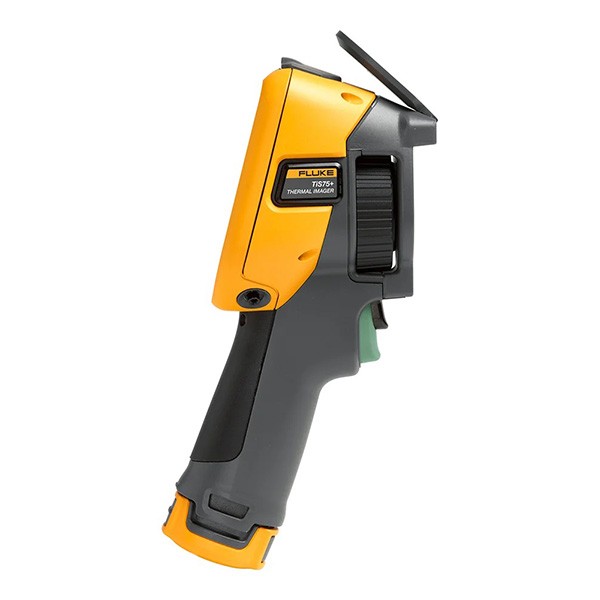

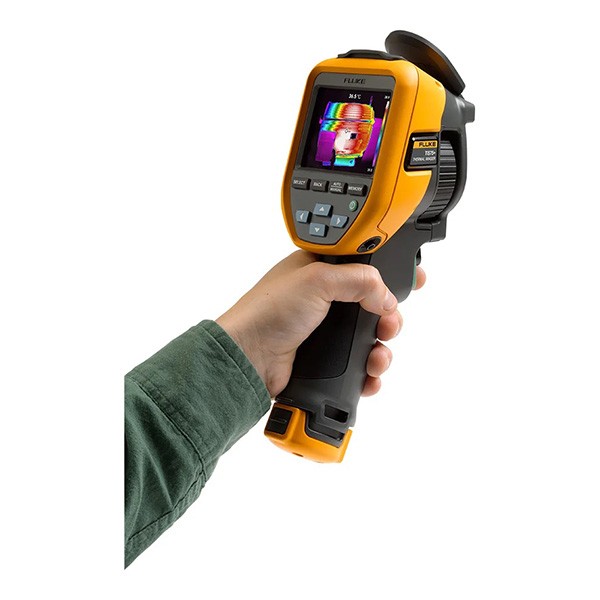

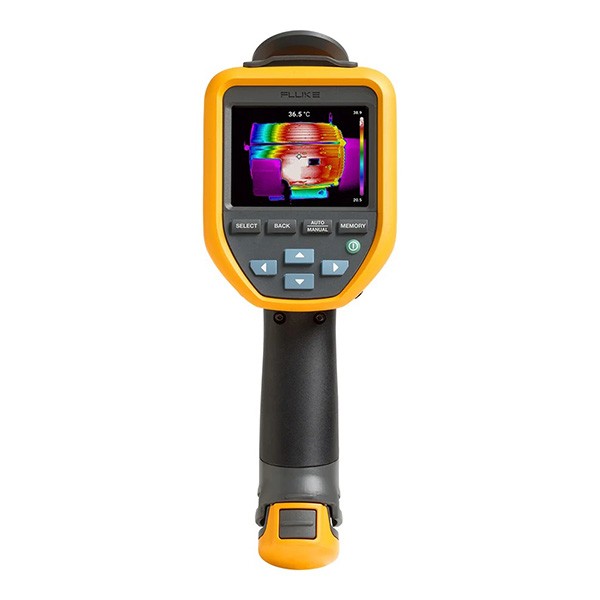

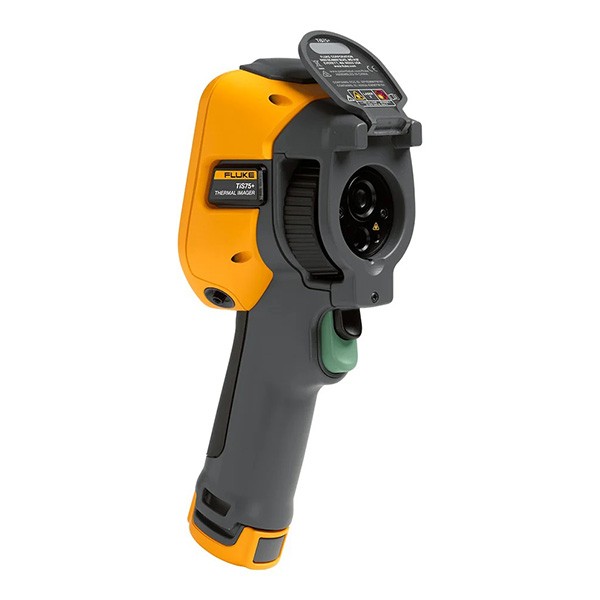

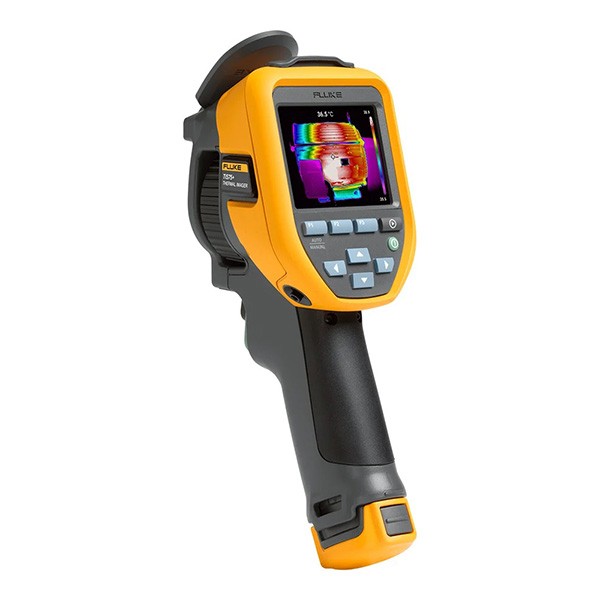

Fluke TiS75+ 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke TiS75+는 384 × 288 검출기와 42° × 30° 시야를 갖춘 수동 초점 열화상 카메라(적외선 카메라, IR Camera)입니다. -20~550 °C 범위에서 배전반·공조 설비·건물 외피처럼 넓은 면을 한 장에 담아 정기 점검 시간을 줄입니다.

110,592 화소로 설비 전체의 온도 분포를 담고, 40 mK 열 감도로 인접 부위의 작은 온도 차까지 구분합니다. 여러 설비를 이어 촬영하는 점검에서도 다시 찍는 일이 줄어듭니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

110,592 화소

384 × 288 검출기

42° × 30°

넓은 촬영 시야

40 mK

열 감도(NETD)

5개

스폿·박스 측정 도구 각각

특징

넓은 시야와 40 mK 감도를 갖춘
TiS75+ 점검 기능

핵심 특징현장에서 달라지는 점
384 × 288 검출기넓은 면을 찍어도 단자 하나하나의 윤곽이 구분되어, 설비 전체 점검과 세부 확인을 한 번의 촬영으로 마칠 수 있습니다.
40 mK 열 감도인접한 상간 접속부의 미세한 온도 차까지 가려내므로 이상 징후를 초기에 찾아낼 수 있습니다.
수동 초점거리에 맞춰 초점을 직접 조정할 수 있어, 캐비닛 바로 앞이든 천장 높이든 대상을 선명하게 기록합니다.
QR 자산 태그설비 QR 코드를 스캔하면 이미지가 자산별로 정리되어 사진 분류 작업이 줄어듭니다.
IR-Fusion 0 ~ 100 %열화상과 가시광 비율을 연속으로 조절해 발열 위치가 설비 외형의 어느 곳인지 확인할 수 있습니다.
스폿·박스 측정 도구 각 5개한 이미지에서 여러 지점의 온도를 동시에 읽으므로 비교를 위해 여러 번 찍지 않아도 됩니다.

촬영 거리

42° 시야로 정하는
TiS75+ 촬영 거리

시야가 넓으면 가까이에서도 설비 전체가 화면에 들어오므로 좁은 기계실에서 유리합니다. 한 장에 담을 설비의 폭을 시야각으로 환산하면 촬영 거리가 정해집니다. 세부 분해능은 IFOV 1.91 mrad로 정해지며, 5 m 거리에서는 화소 하나가 약 9.55 mm 폭을 담당합니다.

좁은 기계실에 적합한 넓은 시야

42° × 30° 시야는 같은 거리에서 TiS55+의 28° × 20°보다 넓은 면을 담습니다. 뒤로 물러설 공간이 부족한 현장일수록 촬영 횟수가 줄어듭니다.

이력 비교

자산별 열화상 이력과
점검 시기별 비교

QR 코드로 분류한 이미지는 Fluke Connect에서 같은 자산끼리 시간 순서대로 나란히 비교할 수 있습니다. 내부 메모리에 약 500장, 4 GB 이상 SD 카드에 1,000장 이상 저장하고 비디오는 IS3와 AVI 형식으로 기록합니다. 정기 점검 이미지를 현장에서 쌓아 두었다가 사무실에서 한꺼번에 비교하세요.

Fluke Connect의 시간별 비교 화면

같은 자산의 이미지를 촬영 날짜순으로 나란히 놓으면, 접속부 온도가 점검 때마다 오르는 추세를 수치로 확인할 수 있습니다.

교정

TiS75+ 교정 주기와
KOLAS 인정 범위 안내

열화상 카메라는 사용 환경과 시간에 따라 복사온도 정확도가 달라지므로 주기적인 교정이 필요합니다. 권장 교정 주기는 2년입니다. 교정을 맡기기 전 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

TiS75+ 자산별 이미지
비교와 보고 순서

TiS75+는 Fluke Connect 분석·보고 소프트웨어에서 IS2 이미지와 IS3·AVI 영상을 다루고, QR 코드로 정리한 같은 자산의 이미지를 시간순으로 비교합니다. 옵션인 Fluke Connect Assets로 이미지를 자산과 작업 지시에 연결할 수 있습니다.

소프트웨어·도구하는 일
Fluke Connect DesktopIS2 분석과 보고서, IS2·BMP·GIF·JPEG·PNG·TIFF 내보내기, 펌웨어 업데이트
Fluke Connect 앱촬영 이미지 자동 업로드, 저장과 공유
QR 코드 자산 태그QR 코드를 스캔해 이미지를 자산별로 정리
Fluke Connect Assets(옵션)이미지를 자산에 배정하고 작업 지시 생성

처음 연결하는 순서

순서할 일
1PC에 Fluke Connect Desktop을 설치합니다.
2USB 케이블로 TiS75+를 PC에 연결해 펌웨어 업데이트를 확인하고, Activate Radios로 Wi-Fi를 활성화하세요.
3카메라를 다시 켜고 설비의 QR 코드를 스캔한 뒤 IS2 형식으로 촬영합니다.
4휴대폰을 이름에 Fluke가 들어간 TiS75+의 Wi-Fi 네트워크에 접속하고 Fluke Connect 앱에서 카메라를 연결하세요.
5Fluke Connect Desktop에서 같은 자산의 이미지를 촬영 날짜순으로 비교하고 보고서로 만듭니다.

Fluke는 TiS55+·TiS75+ 펌웨어의 중요 업데이트를 공지했습니다. 사용 전에 Fluke Connect Desktop을 연 상태에서 USB로 카메라를 연결해 펌웨어를 최신으로 올리세요.

사양

384 × 288 검출기를 갖춘
TiS75+ 전체 사양

항목사양
검출기384 × 288 (110,592 화소)
IFOV / 시야각1.91 mrad / 42° × 30°
최소 초점 거리0.15 m
초점수동 초점
열 감도(NETD)40 mK
적외선 스펙트럼약 8 ~ 14 µm
프레임 속도9 Hz 또는 27 Hz (모델별)
화면3.5인치 가로형 640 × 480 터치스크린
가시광 카메라내장
IR-FusionAutoBlend 0 ~ 100 % 연속, PIP 지원
측정 범위-20 ~ 550 °C (-10 °C 미만은 교정되지 않음)
정확도±2 °C 또는 2 % 중 큰 값 (주변 온도 25 °C)
방사율 보정상위 10개 재질 목록 선택 또는 0.01 ~ 1.00 수치 입력
최소 구간수동 3 °C / 자동 5 °C
중심 지점 측정고정 1개
사용자 측정 도구스폿 5개, 박스 5개 (최소·최대·평균 표시)
표준 팔레트6종
색상 경보고온·저온, 구간 안·밖 설정
이미지 저장내부 약 500장 / 외부 4 GB 이상 SD 카드 (1,000장 이상)
이미지 파일 형식비방사 BMP 또는 JPEG, 완전 방사 IS2
내보내기 형식IS2, BMP, GIF, JPEG, PNG, TIFF
비디오 형식IS3, AVI (최대 5분)
자동 캡처온도·주기 설정 (IS2 또는 JPEG)
음성 설명이미지당 최대 60초 (Bluetooth 헤드셋 연결)
IR-PhotoNotes추가 가시광 사진 최대 3장 (IS2 파일당)
텍스트 주석화면 키보드 입력
자산 태그QR 코드 스캔
무선PC · iOS · Android, LAN Wi-Fi, Fluke Connect
분석 소프트웨어Fluke Connect 분석·보고 소프트웨어
배터리교체형 리튬 이온 / Wi-Fi 끈 상태 3.5시간 이상 연속 사용
충전완충까지 2.5시간 / 2베이 충전기 또는 본체 내 충전
AC 작동15 V DC, 2 A 전원 공급 장치 (범용 어댑터 포함)
절전사용자 선택 (슬립·전원 차단)
작동 온도-10 ~ 50 °C
보관 온도-20 ~ 50 °C (배터리 제외)
상대 습도10 ~ 95 % 비응축
진동 / 충격10 ~ 150 Hz, 0.15 mm (IEC 60068-2-6) / 30 g, 11 ms (IEC 60068-2-27)
낙하2 m
보호 등급IP54
크기26.7 × 10.1 × 14.5 cm
무게0.885 kg (배터리 포함)
안전 / EMCIEC 61010-1 오염 등급 2 / IEC 61326-1, CISPR 11 Group 1 Class A
기타 적합 규격RCM IEC 61326-1, FCC 47 CFR 15 Subpart C (15.207, 15.209, 15.249), RoHS 적합
지원 언어한국어 포함 18개 언어
보증 / 권장 교정 주기2년 / 2년

활용 분야

넓은 면을 한 장에 담는
TiS75+ 점검 현장

  • 배전반·접속부 — 반 전체를 한 장에 담아 이상 단자를 찾고, 확대 촬영으로 위치를 정확히 확인합니다.
  • 모터·기계 구동부 — 구동부 온도를 점검 주기마다 같은 자산 이름으로 쌓아 변화를 비교합니다.
  • 공조 설비·건물 외피 — 온도 차이가 나는 면을 한 번의 촬영으로 확인합니다.
  • 정기 점검 기록 — 점검 결과를 자산별 이미지로 누적해 이력을 관리합니다.

선택 가이드

해상도와 상한 온도로 고르는
열화상 카메라 모델

이럴 때 (현장 조건)권장 모델선택 이유
256 × 192 해상도로 충분하다면TiS55+IFOV와 550 °C 상한은 같고 검출기만 작은 모델이라, 넓은 시야가 필요 없는 점검에 맞습니다.
고정 초점 320 × 240으로 점검한다면TiS60+초점 조작이 없고 측정 상한은 400 °C입니다.
650 °C 상한과 이슬점 계산이 필요하다면TiS75 PRO13 MP 가시광 카메라와 PC 방사 스트리밍을 갖춘 모델입니다.
루트 점검과 QR 자동 기록이 필요하다면TiS55 PRO · TiS65 PRO점검 시나리오와 보고서 템플릿을 지원해 정해진 루트의 기록과 보고를 정리할 수 있습니다.

구성·옵션

TiS75+ 기본 구성과
프레임 속도별 주문 모델

구분내용
기본 구성열화상 카메라, 리튬 이온 스마트 배터리 2개, 2베이 배터리 충전기, 범용 AC 어댑터, USB 케이블, 4 GB Micro SD 카드, 하드 케이스와 소프트 가방
옵션Fluke Connect Assets 소프트웨어
주문 모델FLK-TIS75+ 27HZ (5160043) / FLK-TIS75+ 9HZ (5160037)
