이슬점 계산으로 결로를 보는
384 × 288 열화상 카메라

Fluke TiS75 PRO 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke TiS75 PRO는 384 × 288 검출기와 13 MP 가시광 카메라를 갖춘 열화상 카메라(적외선 카메라, IR Camera)입니다. -20~650 °C를 측정하며, 이슬점 계산과 PC 방사 스트리밍으로 건물 결로 점검과 시험 데이터 기록을 지원하는 TiS PRO 상위 모델입니다.

SuperResolution 기능으로 이미지를 768 × 576까지 높이고, 25° 렌즈 모델은 IFOV 1.14 mrad로 먼 부위를 분리합니다. TiS PRO 세 모델 가운데 이슬점 계산과 PC 방사 스트리밍은 이 모델에만 있습니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

384 × 288

110,592 화소 검출기

1.14 mrad

25° 렌즈 IFOV

13 MP

가시광 카메라

30 Hz

프레임 속도

특징

결로 점검과
데이터 기록 기능

핵심 특징	현장에서 달라지는 점
이슬점 계산	표면 온도와 환경 조건으로 결로 가능성을 계산해 결로가 생길 위치를 사전에 찾습니다.
PC 방사 스트리밍	방사 데이터를 PC로 실시간 전송해 시험대에서 온도 변화를 연속으로 기록합니다.
고온 대응 측정 범위	일반 설비부터 고온 설비까지 한 대로 점검해 장비 구성을 단순하게 유지합니다.
25° 렌즈 모델	IFOV 1.14 mrad로 먼 거리의 작은 부위를 분리합니다.
13 MP 가시광과 IR-Fusion	열화상과 실제 모습을 0 ~ 100 % 비율로 겹쳐 결로 위치를 사진으로 남깁니다.
QR 자산 태그와 점검 시나리오	파일 이름이 자동으로 정해지고 측정 조건이 한 번에 적용됩니다.

결로 점검

이슬점 계산으로
결로 위험 찾기

벽면 표면 온도가 실내 공기의 이슬점 아래로 내려가면 결로가 생깁니다. TiS75 PRO는 이슬점을 직접 계산해 화면에 표시하므로 표면 온도 지도만 보던 점검과 달리 결로 위험 구간을 수치로 구분합니다. 겨울철 외벽 모서리와 창틀 주변처럼 온도가 낮은 부위를 우선 확인하세요.

결로 위험 구간을 수치로 표시

이슬점 계산 결과와 표면 온도를 한 화면에서 비교해 결로가 생길 만한 구간을 확정하고, 13 MP 가시광 사진과 함께 보고서에 남깁니다.

데이터 기록

PC 스트리밍과
25° 렌즈 활용

USB Type-C로 PC에 연결하면 방사 데이터를 실시간으로 받아 시험 중 온도 분포를 연속 기록합니다. 25° 렌즈 모델은 최소 초점 거리 0.15 m, IFOV 1.14 mrad이며 시험 장비의 작은 부품이나 먼 설비를 따로 확대해 확인할 때 사용합니다.

PC와 연결한 방사 스트리밍

Type-C 케이블로 노트북에 연결하면 시험대의 온도 분포가 PC 화면에 실시간으로 나타나며 기록으로 저장됩니다.

교정 관리

정기 교정과
KOLAS 범위 안내

열화상 카메라의 복사온도 정확도는 사용 환경과 시간에 따라 달라지므로 주기적인 교정으로 관리합니다. 권장 교정 주기는 2년이며, 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사용 방법

TiS75 PRO PC 방사 스트리밍과
루트 점검 순서

TiS75 PRO는 Fluke Connect Express로 점검 루트와 보고서를 관리하고, USB Type-C로 PC에 연결하면 완전 방사 적외선 데이터를 실시간으로 스트리밍합니다. Type-C 연결은 충전, 데이터 전송, 원격 디스플레이와 제어도 지원합니다.

소프트웨어·도구	하는 일
Fluke Connect Express	열화상 분석, 온도 추세 그래프, 편집 가능한 보고서 템플릿, 파일 자동 보관
점검 루트	Fluke Connect Express에서 만들고 본체에서 실행, 이미지 자동 분류
QR 코드·바코드 자산 태그	스캔한 코드로 이미지 파일 이름 자동 지정
Action 키 점검 시나리오	저장한 측정 조건(최대 50개 프로파일)을 한 번에 적용
USB Type-C PC 연결	완전 방사 데이터 실시간 스트리밍, 원격 디스플레이와 제어

처음 연결하는 순서

순서	할 일
1	PC에 Fluke Connect Express(Fluke_Connect_Express_Setup.zip)를 내려받아 설치합니다.
2	Fluke Connect Express에서 설비 순서대로 점검 루트를 만드세요.
3	TiS75 PRO 본체에서 루트를 실행하고 설비의 QR 코드나 바코드를 스캔한 뒤 촬영합니다.
4	설비 종류마다 Action 키에 저장한 시나리오를 불러 측정 조건을 맞추세요.
5	시험대에서 연속 기록할 때는 USB Type-C 케이블로 노트북에 연결해 방사 데이터를 실시간으로 받으세요.
6	촬영한 이미지를 USB Type-C 케이블이나 Wi-Fi로 PC에 옮기고 Fluke Connect Express에서 보고서와 추세 요약을 만듭니다.

배터리는 USB Type-C로도 충전할 수 있으므로 긴 루트에서는 예비 배터리와 함께 Type-C 충전을 활용하세요.

사양

384 × 288 검출기
전체 기술 사양

항목	사양
검출기	384 × 288 (110,592 화소)
SuperResolution	768 × 576
검출기 방식	비냉각 초점면 배열(Uncooled FPA)
적외선 스펙트럼	8 ~ 14 µm
시야각	42° 모델 42° × 32° / 25° 모델 25° × 19°
IFOV	42° 모델 1.91 mrad / 25° 모델 1.14 mrad
최소 초점 거리	42° 모델 0.1 m / 25° 모델 0.15 m
초점 방식	수동 초점 + 포커스 프리, Agile Focus
디지털 줌	1 ~ 4배
화면	3.5인치 640 × 480 터치스크린
가시광 카메라	13 MP
IR-Fusion	0 ~ 100 % 연속 조절 (1 % 단위), PIP 지원
영상 모드	적외선, 가시광, PIP, 가시광·적외선 융합
열 감도(NETD)	40 mK 이하 (0.04 °C)
프레임 속도	30 Hz
모델 구성	TiS75 PRO 30Hz/42, TiS75 PRO 30Hz/25
측정 범위	-20 ~ 650 °C
측정 구간	-20 ~ 150 °C, 0 ~ 650 °C
정확도	±2 °C 또는 2 % 중 큰 값 (주변 온도 18 ~ 28 °C)
최소 구간	수동 3 °C / 자동 3 °C (수동 모드 고속 자동 재조정 지원)
온도 보정	방사율·배경 온도·측정 거리·투과율 보정
표준 팔레트	10종 (그레이, 아이언보우, 고대비, 황색, 핫 메탈, 청적색, 반전 황색, 반전 그레이, 레인보우, 스텝)
중심 지점	고정 1개
고온·저온 자동 포착	가장 높은·낮은 온도 지점 자동 표시와 추적
사용자 마커	지점 5개, 선 5개, 영역 5개
사용자 정의 온도차 계산	3개
3상 최대 온도차 계산	지원
가청 경보	대상: 가장 높은·낮은 온도 지점, 중심, 사용자 지정 점·선·영역, 3상 최대 온도차, 사용자 온도차 / 조건: 설정 온도 초과·미만
색상 경보	설정 온도 초과·미만, 구간 안·밖
측정 프로파일	최대 50개 저장
이슬점 계산	지원
저장 장치	64 GB SD 카드 기본, 최대 1 TB 확장
이미지 파일 형식	JPEG (온도 데이터 포함)
음성 설명	최대 60초 (Bluetooth 오디오 헤드셋)
IR-PhotoNotes	추가 가시광 이미지 최대 3장
텍스트·중증도 주석	다국어 텍스트 주석, 4단계(정상·주의·심각·위험) 중증도 주석
동영상	표준 동영상 형식 mp4, 온도 데이터 포함 영상 지원
PC 방사 스트리밍	지원 (PC 연결 시 방사 데이터 실시간 전송)
자동 캡처	사용자 선택 시간 간격
점검 루트	생성·관리는 Fluke Connect Express, 실행·관리는 본체, 이미지 자동 분류, 보고서·추세 요약 자동 생성
점검 시나리오	Action 키로 불러오는 프리셋 저장 (최대 50개 프로파일)
자산 태그	QR 코드·바코드 스캔으로 파일 이름 자동 지정
보고서	Fluke Connect Express (사용자 정의 템플릿)
무선 연결	Wi-Fi · Bluetooth 2.4 GHz (출력 100 mW 미만)
USB	Type-C (충전·데이터 전송·원격 디스플레이 및 제어)
단축 키	6개
레이저 / 손전등	IEC 60825-1 Class 2, 650 nm, 1 mW 미만 / 지원
배터리	교체형 리튬 이온, 5시간 이상 연속 사용 (설정과 사용 조건에 따라 변동)
충전	완충까지 4시간 미만 / Ti SBC3B 2베이 충전기 또는 Type-C 충전
AC 작동	15 V DC, 2 A 어댑터
작동 온도	-10 ~ 50 °C
보관 온도	-20 ~ 60 °C (배터리 제외)
상대 습도	10 ~ 95 % 비응축
낙하	2 m
보호 등급	IEC 60529 IP52
크기	26.7 × 10.1 × 14.5 cm
무게	950 g (배터리 포함)
안전 / EMC	IEC 61010-1 오염 등급 2 / IEC 61326-1 산업 전자기 환경, CISPR 11 Group 1 Class A
기타 적합 규격	RCM IEC 61326-1, RoHS3 적합
지원 언어	중국어 간체·번체, 영어, 한국어, 일본어
보증 / 권장 교정 주기	2년 / 2년

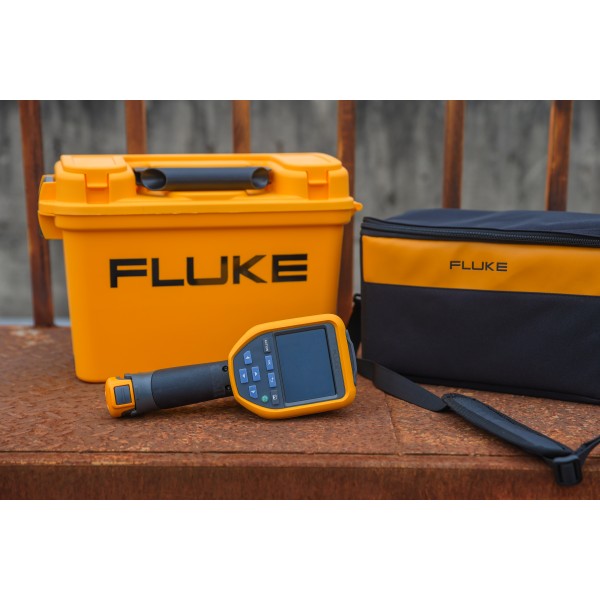

기본 구성품	열화상 카메라 1대, 배터리 2개, 2베이 충전 베이스 1개, 소프트 가방, 하드 케이스, SD 카드, AC 어댑터

활용 분야

결로와 시험 기록이
필요한 현장

건축물 점검 — 벽면과 천장의 결로 위험 구간을 이슬점 계산으로 찾습니다.
전기·기계 설비 — 배전반과 모터의 발열을 루트별로 기록합니다.
시험·연구 — 시험 중 측정 데이터를 PC로 연속 기록해 결과 자료로 남깁니다.
정기 점검 — 루트별 설비 이미지를 모아 보고서를 만듭니다.

선택 가이드

상한 온도와 기능별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
결로 점검이 목적일 때	TiS75 PRO	이슬점 계산을 지원하는 TiS PRO는 이 모델뿐입니다.
320 × 240이면 충분할 때	TiS65 PRO	상한이 600 °C이고 이슬점 계산은 지원하지 않습니다.
288 × 216과 550 °C 이하일 때	TiS55 PRO	25° 렌즈 옵션 없이 42° 렌즈 구성입니다.
수동 초점 보급형이 필요할 때	TiS75+	같은 384 × 288 검출기에 보호 등급이 IP54입니다.

구성·옵션

기본 구성과
주문 모델

구분	내용

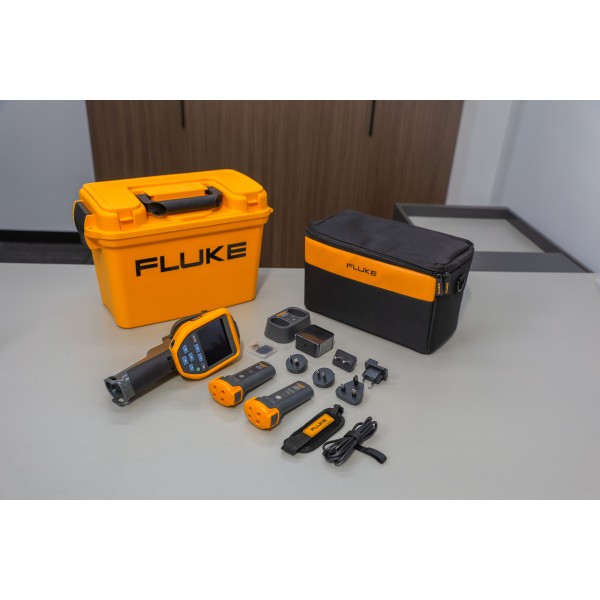

기본 구성	열화상 카메라, 리튬 이온 스마트 배터리 2개, 2베이 배터리 충전 베이스, AC 전원 공급 장치, SD 카드, 하드 케이스와 소프트 가방(조절식 핸드 스트랩 포함)
모델	TiS75 PRO 30Hz/42 (42° × 32°) / TiS75 PRO 30Hz/25 (25° × 19°)
소프트웨어	Fluke Connect Express 무료 다운로드, 사용 설명서 포함

TiS75 PRO와 함께 보는
열화상 카메라

TiS75+와 무엇이 다릅니까?
검출기 384 × 288은 같고 측정 상한이 650 °C로 높으며 이슬점 계산과 PC 방사 스트리밍이 추가됩니다. 보호 등급은 IP52로 TiS75+의 IP54와 다릅니다.
TiS75 PRO는 PC에서 실시간으로 기록할 수 있습니까?
네, USB Type-C로 PC에 연결하면 방사 데이터를 실시간 전송해 연속 기록합니다.
TiS75 PRO 25° 렌즈 모델은 언제 선택합니까?
멀리 있는 작은 부위를 확인해야 할 때 선택합니다. IFOV가 1.91 mrad에서 1.14 mrad로 작아집니다.
TiS75 PRO의 측정 범위는 어떻게 나뉩니까?
-20 ~ 150 °C와 0 ~ 650 °C 두 구간으로 나뉘어 측정합니다.
