Fluke TIS65 PRO
- 제품 자료
Fluke 국내 공식 대리점
Fluke TiS65 PRO는 320 × 240 검출기와 13 MP 가시광 카메라를 갖춘 열화상 카메라(적외선 카메라, IR Camera)입니다. -20~600 °C 범위의 설비를 42° 표준 렌즈 또는 25° 렌즈 모델로 촬영해, 점검 거리에 맞는 루트 점검 기록을 남깁니다.
SuperResolution 기능은 이미지를 640 × 480으로 높여 주고, 25° 렌즈 모델은 IFOV 1.36 mrad로 먼 부위의 세부까지 구분합니다. QR 자산 태그로 파일 이름이 자동으로 정해지는 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.
특징
렌즈 선택과 루트 기록을 갖춘
TiS65 PRO 열화상 카메라
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 42° 와 25° 렌즈 모델 | 넓은 면은 42°로, 멀리 있는 대상은 25°로 담을 수 있도록 점검 거리에 맞춰 모델을 고르세요. |
| 1.36 mrad 세부 | 25° 렌즈 모델은 같은 거리에서 더 작은 부위까지 구분하므로 먼 접속부의 열점을 확인할 수 있습니다. |
| 고온 대응 측정 범위 | 저온 설비부터 고온 설비까지 한 대로 측정하므로 점검 대상마다 장비를 바꿔 들지 않아도 됩니다. |
| 포커스 프리와 Agile Focus | 이동하면서 촬영해도 초점이 빠르게 맞아 점검 속도가 떨어지지 않습니다. |
| QR 자산 태그와 점검 시나리오 | 파일 이름이 자동으로 붙고 측정 조건을 한 번에 불러오므로 루트 기록에 드는 시간이 줄어듭니다. |
| Fluke Connect Express | 이미지 편집부터 온도 분석, 보고서 작성까지 하나의 소프트웨어에서 처리합니다. |

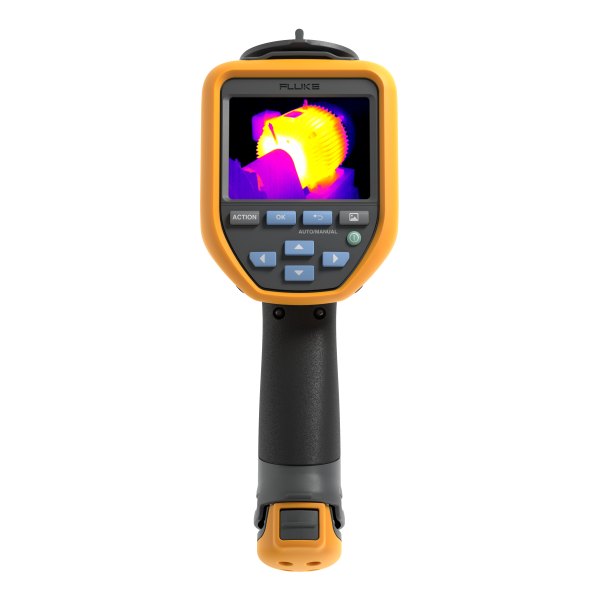

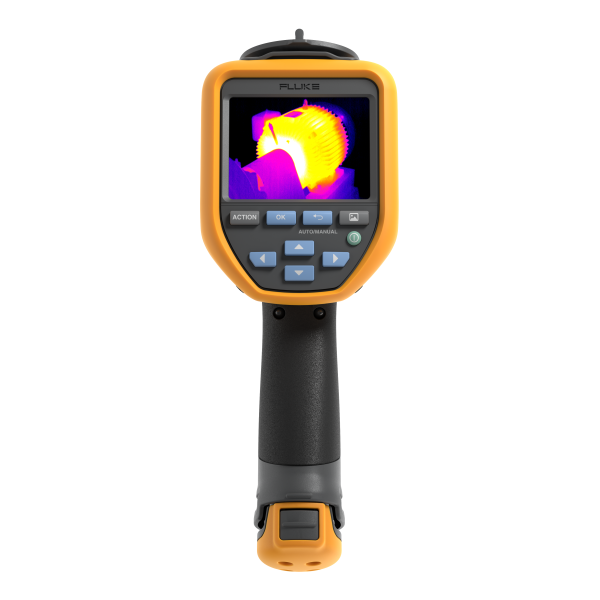

열화상 화면이 표시된 카메라 전면
렌즈 선택
42° 렌즈와 25° 렌즈,
점검 거리로 고르는 기준
42° 렌즈의 IFOV는 2.29 mrad, 최소 초점 거리는 0.1 m이고, 25° 렌즈는 1.36 mrad에 0.15 m입니다. 5 m 거리에서 화소 하나가 담당하는 폭은 각각 약 11.45 mm와 6.8 mm입니다. 그래서 작은 접속부를 멀리서 확인해야 하는 변전 설비에는 25° 모델이, 가까운 기계실 점검에는 42° 모델이 적합합니다.
먼 접속부를 확인하는 25° 렌즈
25° × 19° 시야는 같은 거리에서도 대상을 크게 담아 줍니다. 가까이 다가가기 어려운 설비는 안전한 위치에서 열점을 촬영하세요.
루트 점검
점검 루트와 시나리오로
줄이는 기록 시간
점검 루트는 Fluke Connect Express에서 만들어 본체에서 실행하며, 촬영한 이미지는 루트별로 자동 분류됩니다. Action 키에 저장해 둔 시나리오를 불러 설비마다 측정 조건을 바로 적용할 수 있어 점검자별 설정 차이가 줄어듭니다.
루트별로 정리되는 점검 이미지
루트 순서대로 촬영한 이미지는 설비별로 분류되고, Fluke Connect Express의 보고서 템플릿으로 바로 이어집니다.

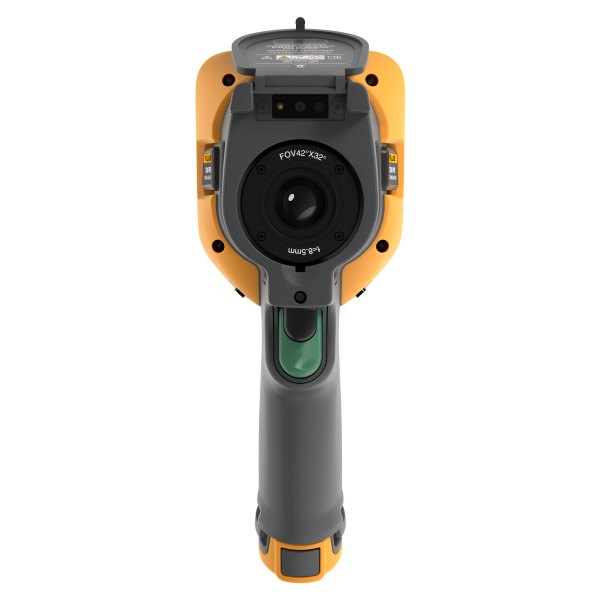

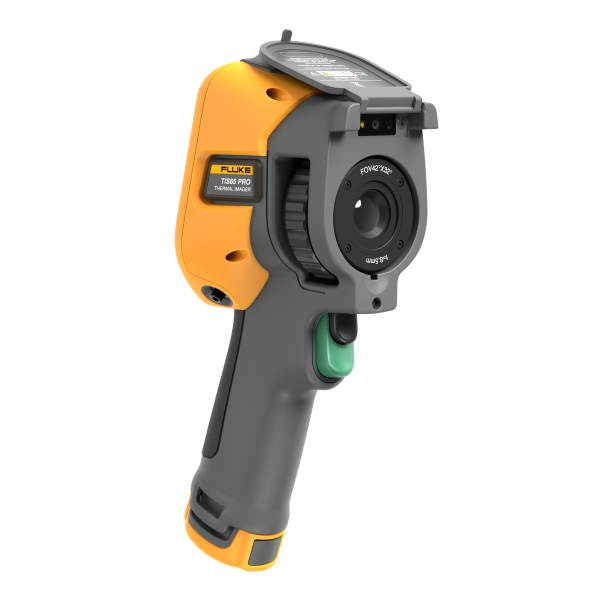

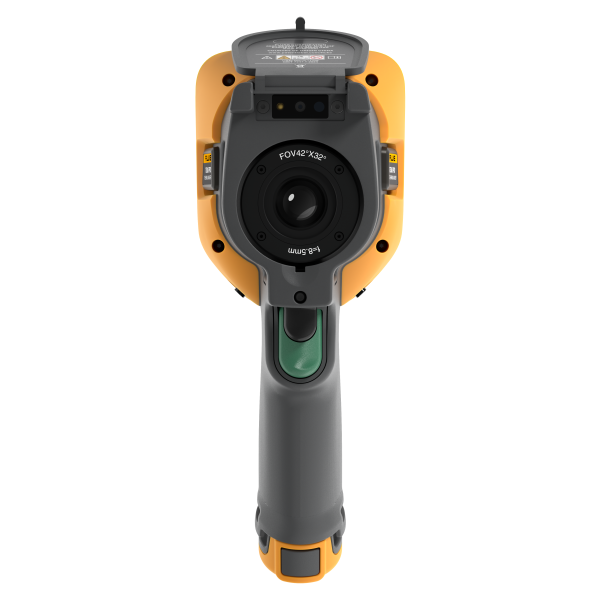

적외선 렌즈가 있는 카메라 정면부
교정
TiS65 PRO 정기 교정과
KOLAS 인정 범위
복사온도 정확도는 사용 환경과 시간에 따라 조금씩 달라지므로 열화상 카메라는 주기적으로 교정해 관리합니다. 권장 교정 주기는 2년입니다. (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인한 뒤 교정 방법을 안내해 드립니다.
사용 방법
TiS65 PRO 루트 촬영과
보고서 템플릿 연결
TiS65 PRO는 Fluke Connect Express에서 만든 점검 루트를 본체에서 실행하고, 루트 순서대로 찍은 이미지를 설비별로 분류해 보고서 템플릿으로 넘깁니다. QR 코드·바코드 스캔으로 파일 이름이 자동으로 정해집니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Fluke Connect Express | 열화상 분석, 온도 추세 그래프, 편집 가능한 보고서 템플릿, 파일 자동 보관 |
| 점검 루트 | Fluke Connect Express에서 만들고 본체에서 실행, 이미지 자동 분류 |
| QR 코드·바코드 자산 태그 | 스캔한 코드로 이미지 파일 이름 자동 지정 |
| Action 키 점검 시나리오 | 저장한 측정 조건(최대 50개 프로파일)을 한 번에 적용 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | PC에 Fluke Connect Express(Fluke_Connect_Express_Setup.zip)를 내려받아 설치합니다. |
| 2 | Fluke Connect Express에서 설비 순서대로 점검 루트를 만드세요. |
| 3 | TiS65 PRO 본체에서 루트를 실행하고 설비의 QR 코드나 바코드를 스캔한 뒤 촬영합니다. |
| 4 | 설비 종류마다 Action 키에 저장한 시나리오를 불러 측정 조건을 맞추세요. |
| 5 | 촬영한 이미지를 USB Type-C 케이블이나 Wi-Fi로 PC에 옮기고 Fluke Connect Express에서 보고서와 추세 요약을 만듭니다. |
이미지는 온도 데이터가 들어 있는 JPEG로 저장되며 64 GB SD 카드가 기본 구성입니다. 루트가 길면 SD 카드 남은 용량을 미리 확인하세요.

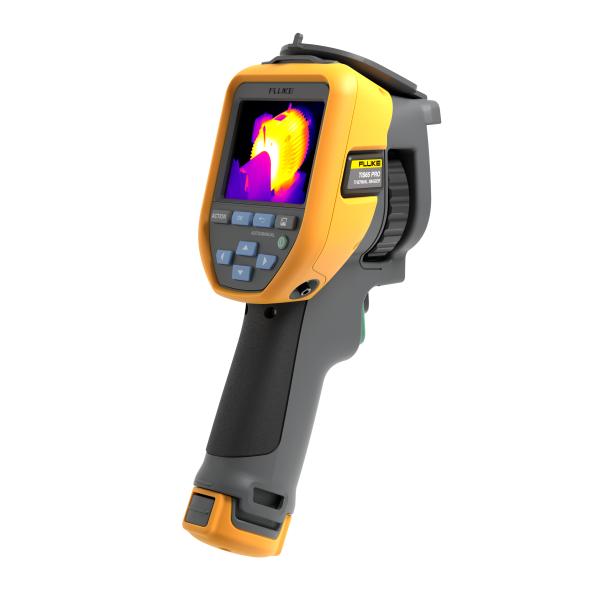

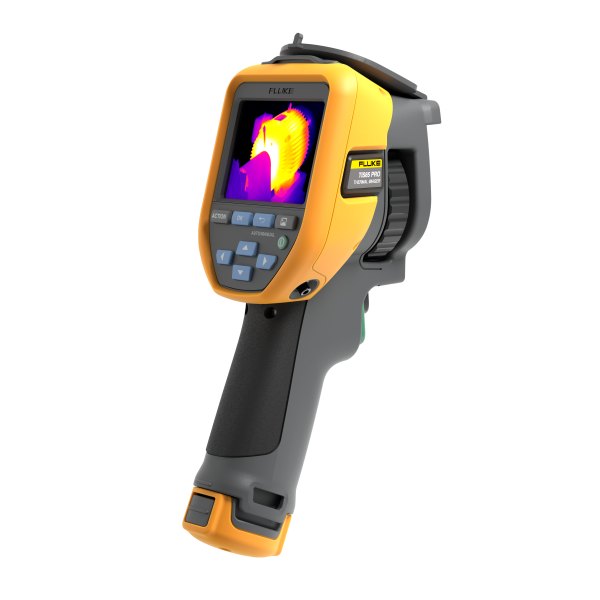

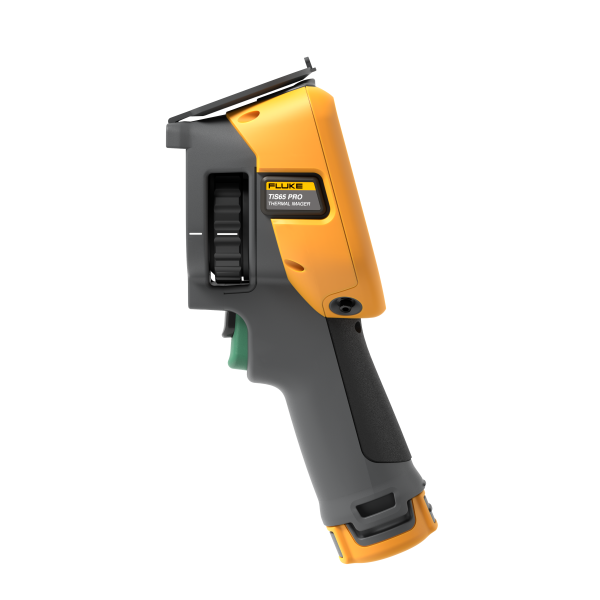

화면과 손잡이가 보이는 열화상 카메라 비스듬한 모습
사양
TiS65 PRO 320 × 240
열화상 카메라 상세 사양
| 항목 | 사양 |
|---|---|
| 검출기 | 320 × 240 (76,800 화소) |
| SuperResolution | 640 × 480 |
| 검출기 방식 | 비냉각 초점면 배열(Uncooled FPA) |
| 적외선 스펙트럼 | 8 ~ 14 µm |
| 시야각 | 42° 모델 42° × 32° / 25° 모델 25° × 19° |
| IFOV | 42° 모델 2.29 mrad / 25° 모델 1.36 mrad |
| 최소 초점 거리 | 42° 모델 0.1 m / 25° 모델 0.15 m |
| 초점 방식 | 수동 초점 + 포커스 프리, Agile Focus |
| 디지털 줌 | 1 ~ 4배 |
| 화면 | 3.5인치 640 × 480 터치스크린 |
| 가시광 카메라 | 13 MP |
| IR-Fusion | 0 ~ 100 % 연속 조절 (1 % 단위), PIP 지원 |
| 영상 모드 | 적외선, 가시광, PIP, 가시광·적외선 융합 |
| 열 감도(NETD) | 40 mK 이하 (0.04 °C) |
| 프레임 속도 | 30 Hz |
| 모델 구성 | TiS65 PRO 30Hz/42, TiS65 PRO 30Hz/25 |
| 측정 범위 | -20 ~ 600 °C |
| 측정 구간 | -20 ~ 150 °C, 0 ~ 600 °C |
| 정확도 | ±2 °C 또는 2 % 중 큰 값 (주변 온도 18 ~ 28 °C) |
| 최소 구간 | 수동 3 °C / 자동 3 °C (수동 모드 고속 자동 재조정 지원) |
| 온도 보정 | 방사율·배경 온도·측정 거리·투과율 보정 |
| 표준 팔레트 | 10종 (그레이, 아이언보우, 고대비, 황색, 핫 메탈, 청적색, 반전 황색, 반전 그레이, 레인보우, 스텝) |
| 중심 지점 | 고정 1개 |
| 고온·저온 자동 포착 | 가장 높은·낮은 온도 지점 자동 표시와 추적 |
| 사용자 마커 | 지점 5개, 선 5개, 영역 5개 |
| 사용자 정의 온도차 계산 | 3개 |
| 3상 최대 온도차 계산 | 지원 |
| 가청 경보 | 대상: 가장 높은·낮은 온도 지점, 중심, 사용자 지정 점·선·영역, 3상 최대 온도차, 사용자 온도차 / 조건: 설정 온도 초과·미만 |
| 색상 경보 | 설정 온도 초과·미만, 구간 안·밖 |
| 측정 프로파일 | 최대 50개 저장 |
| 이슬점 계산 | 미지원 |
| 저장 장치 | 64 GB SD 카드 기본, 최대 1 TB 확장 |
| 이미지 파일 형식 | JPEG (온도 데이터 포함) |
| 음성 설명 | 최대 60초 (Bluetooth 오디오 헤드셋) |
| IR-PhotoNotes | 추가 가시광 이미지 최대 3장 |
| 텍스트·중증도 주석 | 다국어 텍스트 주석, 4단계(정상·주의·심각·위험) 중증도 주석 |
| 동영상 | 표준 동영상 형식 mp4 |
| PC 방사 스트리밍 | 미지원 |
| 자동 캡처 | 사용자 선택 시간 간격 |
| 점검 루트 | 생성·관리는 Fluke Connect Express, 실행·관리는 본체, 이미지 자동 분류, 보고서·추세 요약 자동 생성 |
| 점검 시나리오 | Action 키로 불러오는 프리셋 저장 (최대 50개 프로파일) |
| 자산 태그 | QR 코드·바코드 스캔으로 파일 이름 자동 지정 |
| 보고서 | Fluke Connect Express (사용자 정의 템플릿) |
| 무선 연결 | Wi-Fi · Bluetooth 2.4 GHz (출력 100 mW 미만) |
| USB | Type-C (충전·데이터 전송) |
| 단축 키 | 6개 |
| 레이저 / 손전등 | IEC 60825-1 Class 2, 650 nm, 1 mW 미만 / 지원 |
| 배터리 | 교체형 리튬 이온, 5시간 이상 연속 사용 (설정과 사용 조건에 따라 변동) |
| 충전 | 완충까지 4시간 미만 / Ti SBC3B 2베이 충전기 또는 Type-C 충전 |
| AC 작동 | 15 V DC, 2 A 어댑터 |
| 작동 온도 | -10 ~ 50 °C |
| 보관 온도 | -20 ~ 60 °C (배터리 제외) |
| 상대 습도 | 10 ~ 95 % 비응축 |
| 낙하 | 2 m |
| 보호 등급 | IEC 60529 IP52 |
| 크기 | 26.7 × 10.1 × 14.5 cm |
| 무게 | 950 g (배터리 포함) |
| 안전 / EMC | IEC 61010-1 오염 등급 2 / IEC 61326-1 산업 전자기 환경, CISPR 11 Group 1 Class A |
| 기타 적합 규격 | RCM IEC 61326-1, RoHS3 적합 |
| 지원 언어 | 중국어 간체·번체, 영어, 한국어, 일본어 |
| 보증 / 권장 교정 주기 | 2년 / 2년 |
| 기본 구성품 | 열화상 카메라 1대, 배터리 2개, 2베이 충전 베이스 1개, 소프트 가방, 하드 케이스, SD 카드, AC 어댑터 |

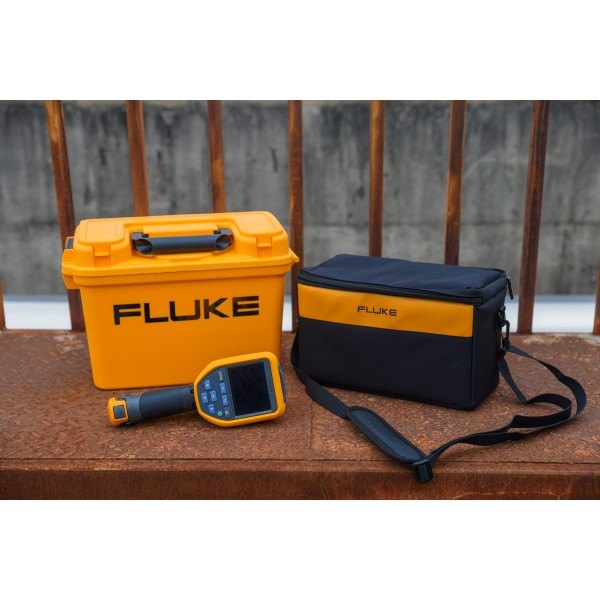

카메라와 단단한 케이스, 소프트 가방 구성품
활용 분야
렌즈를 거리별로 고르는
TiS65 PRO 활용 현장
- 변전·배전 설비 — 가까이 가기 어려운 먼 접속부를 25° 렌즈로 크게 담아 발열을 확인합니다.
- 모터·기계 구동부 — 42° 렌즈로 가까운 설비를 루트 순서대로 촬영해 온도 변화를 기록합니다.
- 공조 설비·건물 외피 — 넓은 면의 온도 차이를 한 장에 담아 비교합니다.
- 점검 보고 — 루트별 설비 기록을 바탕으로 보고서를 자동으로 만들어 남깁니다.

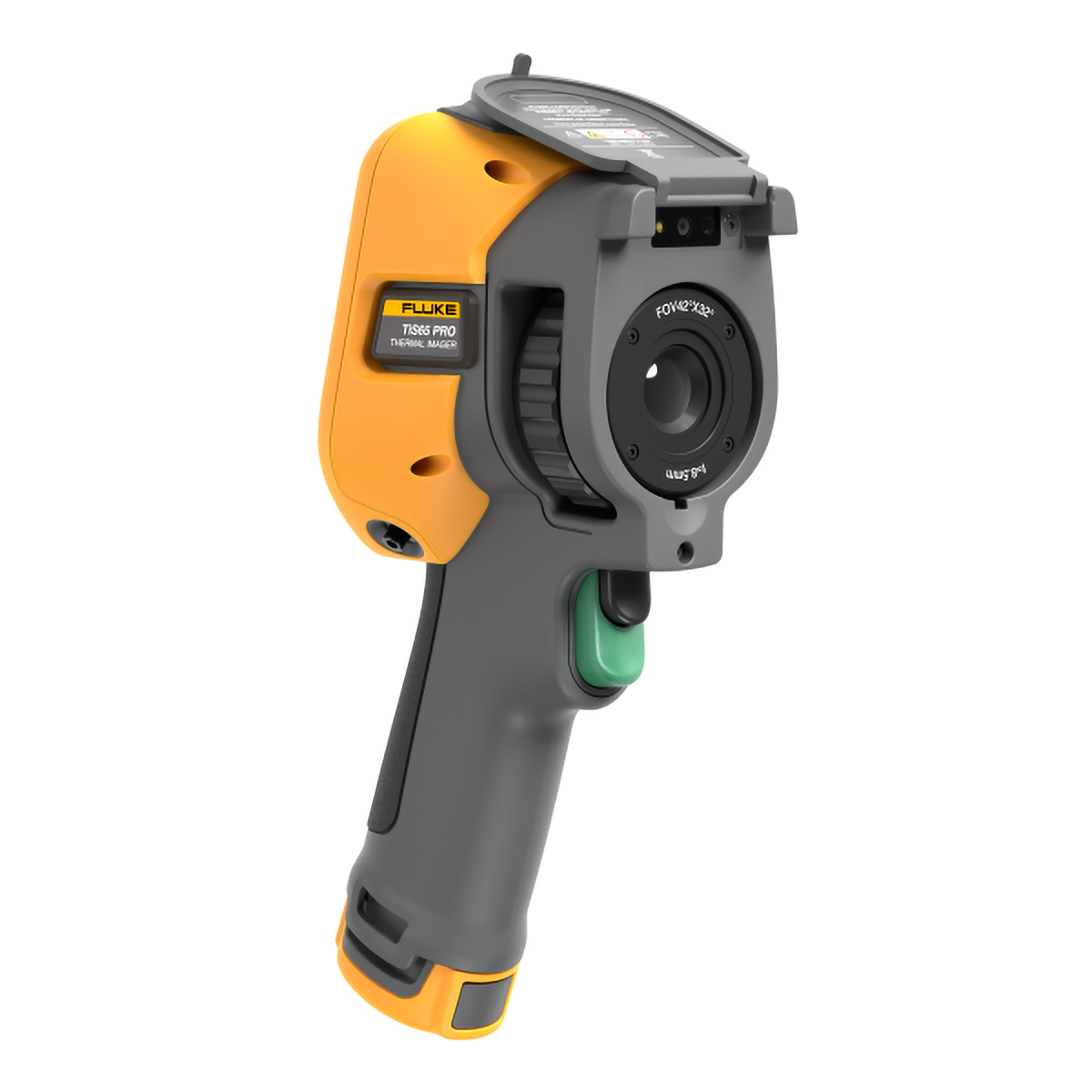

렌즈와 트리거가 보이는 카메라 앞쪽 모습
선택 가이드
렌즈와 상한 온도로 고르는
TiS PRO 열화상 카메라
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 멀리 있는 부위를 25° 렌즈로 크게 봐야 한다면 | TiS65 PRO 30Hz/25 | IFOV가 2.29 mrad에서 1.36 mrad로 작아져 같은 거리에서 더 작은 열점까지 구분합니다. |
| 넓은 면을 가까이에서 촬영한다면 | TiS65 PRO 30Hz/42 | 42° × 32°의 넓은 시야에 최소 초점 거리가 0.1 m라 가까이에서 넓은 면을 담기 좋습니다. |
| 측정 상한 550 °C로 충분하다면 | TiS55 PRO | 288 × 216 검출기 모델로 25° 렌즈 옵션은 없지만, 표준 렌즈로 충분한 점검이라면 이 구성이 맞습니다. |
| 650 °C 측정과 이슬점 계산이 필요하다면 | TiS75 PRO | 384 × 288 검출기에 PC 방사 스트리밍까지 갖췄습니다. |
구성·옵션
TiS65 PRO 기본 구성과
렌즈별 주문 모델
| 구분 | 내용 |
|---|---|
| 기본 구성 | 열화상 카메라, 리튬 이온 스마트 배터리 2개, 2베이 배터리 충전 베이스, AC 전원 공급 장치, SD 카드, 하드 케이스와 소프트 가방(조절식 핸드 스트랩 포함) |
| 모델 | TiS65 PRO 30Hz/42 (42° × 32°) / TiS65 PRO 30Hz/25 (25° × 19°) |
| 소프트웨어 | Fluke Connect Express 무료 다운로드, 사용 설명서 포함 |

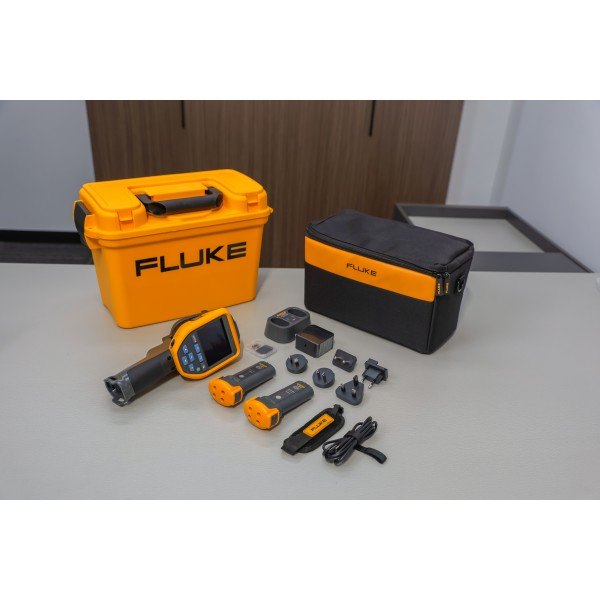

열화상 카메라와 휴대용 케이스, 부속품이 놓인 구성
관련 제품
TiS65 PRO와 함께 비교할
TiS PRO 모델
TiS65 PRO 25° 렌즈 모델은 어떤 현장에 적합합니까?
멀리 있는 작은 부위를 확인해야 하는 현장에 적합합니다. IFOV가 2.29 mrad에서 1.36 mrad로 작아져 같은 거리에서도 더 작은 열점을 구분합니다.
TiS65 PRO는 현장에서 렌즈를 교체할 수 있습니까?
아닙니다. 42° 모델과 25° 모델이 별도 구성으로 나뉘어 있으므로 주문할 때 렌즈를 선택하세요.
열화상 카메라 측정 범위는 어떻게 나뉩니까?
-20 ~ 150 °C와 0 ~ 600 °C 두 구간으로 나뉩니다. 대상 온도에 맞는 구간을 선택해 측정하세요.
TiS65 PRO는 어떤 무선 연결을 지원합니까?
Wi-Fi와 Bluetooth 2.4 GHz를 지원합니다. Wi-Fi로 PC와 스마트폰에 이미지를 전송할 수 있습니다.

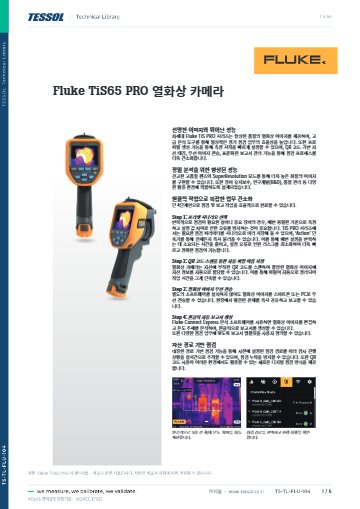

제품 자료
