초점 조작 없이 한 손으로
촬영하는 순회용 열화상 카메라

Fluke TiS60+ 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke TiS60+는 320 × 240 검출기와 고정 초점을 갖춘 열화상 카메라(적외선 카메라, IR Camera)입니다. -20~400 °C 범위에서 배전·제어·기계 설비를 초점 조작 없이 한 손으로 촬영하므로 순회 점검 시간이 줄어듭니다.

IFOV 1.86 mrad와 76,800 화소로 멀리 있는 대상의 작은 온도 차까지 구분합니다. 리튬 이온 배터리 2개가 기본 구성에 들어 있어 점검 도중 전원이 끊기지 않게 이어 갈 수 있습니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

76,800 화소

320 × 240 검출기

45 mK 이하

30 °C 대상 열 감도

46 cm

최소 초점 거리

4시간

배터리 1개 연속 사용

특징

초점 조작은 줄이고
점검 기록은 남기는 TiS60+

핵심 특징현장에서 달라지는 점
고정 초점46 cm 이상 거리에서는 초점을 따로 맞출 필요가 없어 설비 사이를 옮겨 다니며 곧바로 촬영할 수 있습니다.
IR-Fusion과 AutoBlend열화상과 가시광 이미지를 자동으로 겹쳐 보여 주므로 발열 부위가 어느 부품인지 현장에서 바로 알 수 있습니다.
색상 경보고온·저온·등온선 범위를 색으로 표시해 기준을 넘은 구간이 화면에서 바로 구분됩니다.
레이저 포인터측정 지점을 레이저로 표시하므로 열화상 화면과 실제 대상을 대조하는 시간이 줄어듭니다.
음성 설명과 IR-PhotoNotes이미지마다 음성 메모와 사진 3장까지 붙여 둘 수 있어, 보고서를 쓸 때 현장 상황을 재구성할 수 있습니다.
듀얼 배터리팩 2개를 번갈아 끼우며 하루 점검을 이어 가고, 그동안 예비 팩은 2베이 충전기로 미리 충전해 둡니다.

고정 초점

46 cm 이상 거리에서
초점 조작 없이 촬영

고정 초점 방식은 초점을 잘못 맞춰 다시 찍는 일이 없는 대신, 최소 초점 거리 46 cm 안쪽의 근접 촬영에는 맞지 않습니다. 순회 점검에서 흔한 1 m 안팎 거리의 배전반과 모터는 찍는 즉시 선명하게 잡히므로, 점검자 숙련도에 따른 화질 차이가 줄어듭니다.

레이저로 겨냥하는 측정 지점

레이저 포인터로 측정 지점을 가리키면 중심 지점 온도가 화면에 표시되므로, 열점이 실제 어느 부품인지 그 자리에서 대조할 수 있습니다.

배터리 운용

배터리 2개로 잇는
하루 순회

배터리 팩 하나로 4시간 연속 사용할 수 있고, 완충에는 2.5시간이 걸립니다. 오전 순회에 첫 팩을 쓰고 점심시간에 2베이 충전기로 충전하는 식으로 교대하면 전원 걱정 없이 하루 점검을 마칠 수 있습니다. 차량 이동이 잦은 현장이라면 12 V 차량용 충전 어댑터를 옵션으로 추가하세요.

충전기에 꽂아 둔 교체 배터리

기본 구성의 2베이 충전기에 예비 배터리를 꽂아 두면 5개 구간 LED로 충전 상태를 확인할 수 있습니다.

교정 관리

2년 주기 정기 교정과
KOLAS 인정 범위 확인

열화상 카메라의 복사온도 정확도는 사용 환경과 시간에 따라 달라지므로 주기적인 교정으로 관리해야 합니다. 권장 교정 주기는 2년이며, 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

TiS60+ 고정 초점 이미지
Fluke Connect 분석 순서

TiS60+는 IS2로 저장한 이미지를 Fluke Connect 데스크톱 소프트웨어에서 온도 분석하고 보고서로 만듭니다. Wi-Fi로 PC와 iOS·Android 기기, LAN에 연결합니다.

소프트웨어·도구하는 일
Fluke Connect DesktopIS2 분석과 보고서, IS2·BMP·GIF·JPEG·PNG·TIFF 내보내기, 펌웨어 업데이트
Fluke Connect 앱Wi-Fi로 받은 이미지 저장과 공유

처음 연결하는 순서

순서할 일
1PC에 Fluke Connect Desktop을 설치합니다.
2USB 케이블로 TiS60+를 PC에 연결해 펌웨어 업데이트를 확인하고, Activate Radios로 Wi-Fi를 활성화하세요.
3카메라를 다시 켜고 분석할 이미지를 IS2 형식으로 촬영합니다.
4휴대폰을 이름에 Fluke가 들어간 TiS60+의 Wi-Fi 네트워크에 접속하고 Fluke Connect 앱에서 카메라를 연결하세요.
5Fluke Connect Desktop에서 IS2 이미지를 분석하고 BMP·JPEG·PNG 등으로 내보내 보고서에 넣습니다.

음성 설명은 별매 Bluetooth 헤드셋을 연결해야 녹음됩니다. 헤드셋은 기본 구성에 들어 있지 않으므로 필요하면 함께 준비하세요.

사양

320 × 240 검출기를 갖춘
TiS60+ 상세 사양

항목사양
검출기320 × 240 (76,800 화소)
IFOV / 거리 대 스폿비1.86 mrad / D:S 532:1
시야각34.1° × 25.6°
초점고정 초점 (최소 초점 거리 46 cm)
열 감도(NETD)45 mK 이하 (30 °C 대상)
적외선 스펙트럼7.5 ~ 14 µm
프레임 속도9 Hz 또는 30 Hz (모델별)
화면3.5인치 가로형 LCD 320 × 240
가시광 카메라5 MP
IR-FusionAutoBlend, PIP 지원
측정 범위-20 ~ 400 °C (-10 °C 미만은 교정되지 않음)
정확도±2 °C 또는 2 % 중 큰 값 (공칭 25 °C)
최소 구간수동 2.5 °C / 자동 5 °C
방사율·배경 반사 보정지원 (투과율 보정은 미지원)
중심 지점 온도지원
지점 표시열점·냉점 표시, 사용자 정의 지점 마커 3개
사용자 정의 측정 박스확대·축소 가능
표준 팔레트8종 (아이언보우, 청적색, 고대비, 황색, 반전 황색, 핫 메탈, 그레이스케일, 반전 그레이스케일)
Ultra Contrast 팔레트8종 (울트라 계열)
색상 경보고온·저온·등온선
레이저 포인터지원
메모리내부 4 GB + microSD 4 GB
이미지 파일 형식비방사 BMP 또는 JPEG, 완전 방사 IS2
Fluke Connect 내보내기IS2, BMP, GIF, JPEG, PNG, TIFF
자동 캡처온도·주기 설정
음성 설명이미지당 최대 60초 (Bluetooth 헤드셋 별매)
IR-PhotoNotes이미지 3개
무선PC · iOS · Android, LAN Wi-Fi, Fluke Connect
배터리리튬 이온 2개, 개당 4시간 연속 사용
충전완충까지 2.5시간 / 2베이 충전기(기본 구성) 또는 본체 내 충전 / 12 V 차량용 충전 어댑터(옵션)
AC 작동100 ~ 240 V AC, 50/60 Hz 전원 공급 장치
절전사용자 선택
작동 온도-10 ~ +50 °C
보관 온도-20 ~ +50 °C (배터리 제외)
상대 습도10 ~ 95 % (비응축)
진동 / 충격2G (IEC 68-2-6) / 25G (IEC 68-2-29)
낙하2 m
보호 등급IP54
크기26.7 × 10.1 × 14.5 cm
무게0.72 kg (배터리 포함)
안전 / EMCIEC 61010-1 과전압 범주 II, 오염 등급 2 / IEC 61326-1, CISPR 11 Group 1 Class A
기타 적합 규격RCM IEC 61326-1, FCC Part 5, EN 55011 Class A, EN 61000-4-2, EN 61000-4-3, RoHS 적합
지원 언어한국어 포함 18개 언어
보증 / 권장 교정 주기2년 / 2년

활용 분야

TiS60+가 잘 맞는
순회 점검 현장

  • 배전·제어반 — 순회 중 접속부 발열을 초점을 맞추지 않고 바로 촬영합니다.
  • 펌프·모터·베어링 — 점검 주기마다 같은 거리에서 촬영해 기계 설비의 온도 변화를 비교합니다.
  • 점검 보고서 — 사진 메모와 가시광 사진을 열화상에 함께 붙여 담당자에게 전달합니다.
  • 자산 기록 — 자산 번호별로 이미지를 정리해 이력을 관리합니다.

선택 가이드

온도 상한과 초점 방식에 맞춘
열화상 카메라 선택

이럴 때 (현장 조건)권장 모델선택 이유
550 °C까지 측정해야 한다면TiS55+ · TiS75+측정 상한이 550 °C이고 초점을 직접 맞추는 수동 방식입니다.
150 °C 이하의 일상 점검만 한다면TiS20+-20 ~ 150 °C를 측정하는 120 × 90 고정 초점 모델로, 일상 점검 온도 범위에는 충분합니다.
400 °C까지 보급형으로 충분하다면TiS20+ MAX측정 상한은 같은 400 °C이며, 120 × 90 화소와 7.6 mrad 사양의 보급형입니다.
점검 루트를 자동으로 기록해야 한다면TiS55 PROQR 자산 태그와 점검 시나리오 기능으로 점검 루트를 따라 기록을 남길 수 있습니다.

구성·옵션

TiS60+ 기본 구성과
주문 모델

구분내용

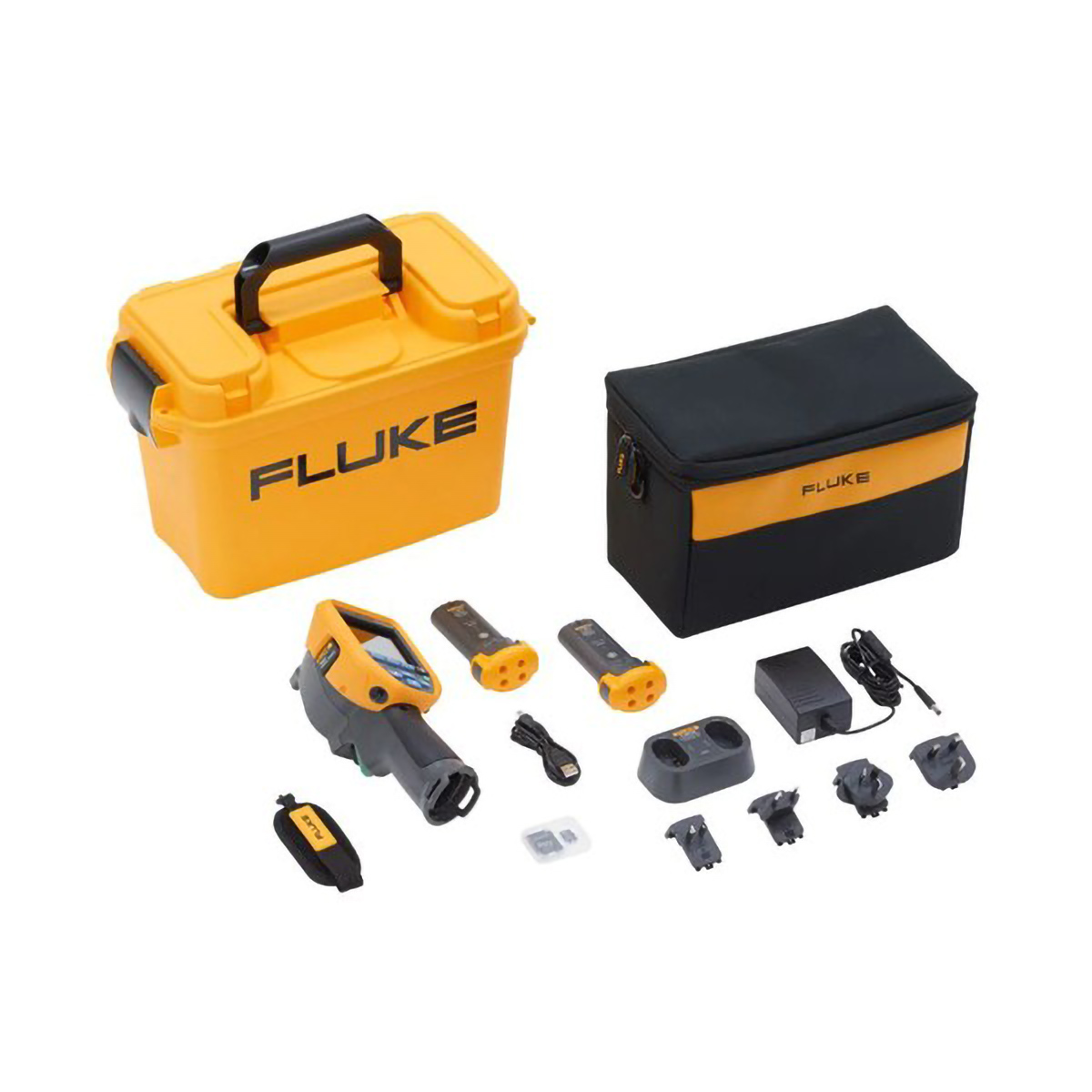

기본 구성열화상 카메라, AC 전원 공급 장치, 리튬 이온 스마트 배터리 2개, 2베이 배터리 충전기, USB 케이블, 4 GB Micro SD 카드, 하드 케이스와 소프트 가방
옵션12 V 차량용 충전 어댑터
주문 모델FLK-TIS60+ 30HZ (5133399) / FLK-TIS60+ 9HZ (5133402)
소프트웨어Fluke Connect 소프트웨어와 사용 설명서 무료 다운로드
