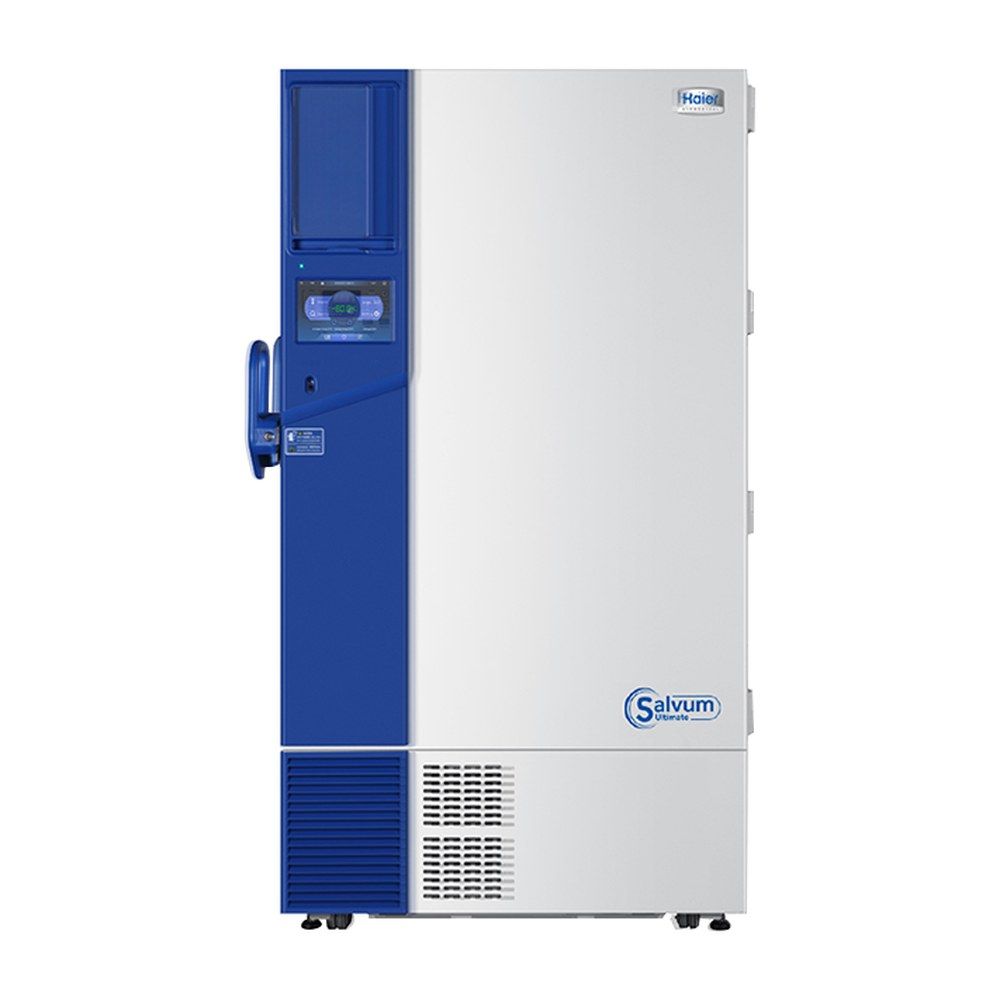

Haier Biomedical Ultra Low Energy DW-86L579BPT 초저온 냉동고

MODEL: DW-86L579BPT, DW-86L729BPT, DW-86L829BPT, DW-86L959BPT
브랜드: Haier Biomedical
제품 자료: Comprehensive Equipment& Solutions 카탈로그(영문)

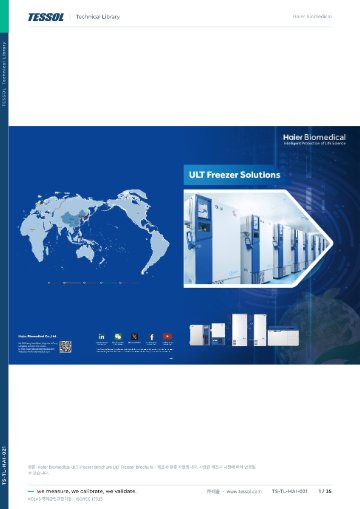

ULT Freezer Brochure 카탈로그(영문)

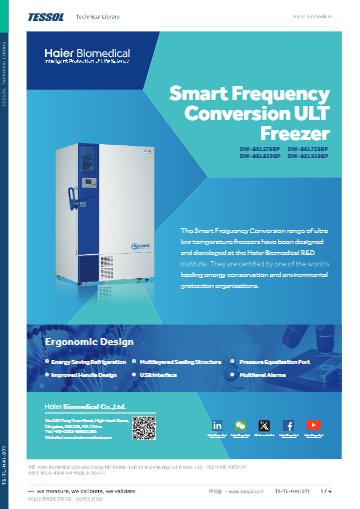

Ultra Low Energy ULT Freezer -LED 데이터시트(영문)

Ultra Low Energy ULT Freezer -LCD 데이터시트(영문)

제품문의 구매하기

하루 10 kWh 미만으로 돌고
터치로 다루는 초저온 냉동고

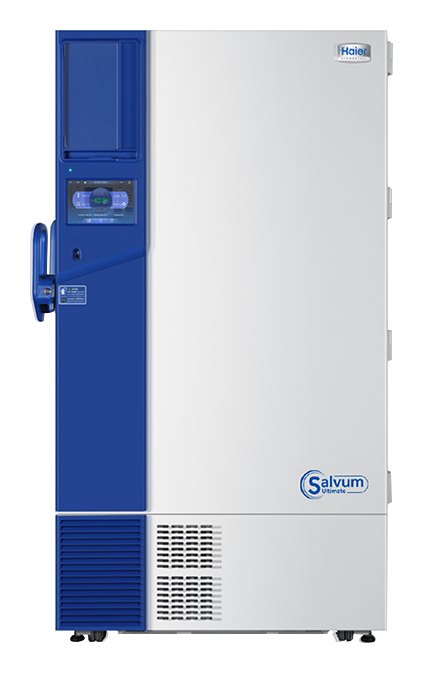

Haier Biomedical Ultra Low Energy DW-86L579BPT 초저온 냉동고

견적 받기

Haier Biomedical Ultra Low Energy DW-86L579BPT는 하루 10 kWh 미만으로 -40~-86 °C를 유지하는 579~959 L급 직립형 초저온 냉동고(ULT 디프프리저)입니다. 가변 주파수 압축기와 HC 냉매를 쓰고, 10인치 터치스크린 한 화면에서 온도와 시료를 함께 관리합니다.

저소음 압축기와 에너지 절약형 팬으로 소음이 43.5 dB(A)까지 낮아지고, VIP 단열과 이중 발포 도어는 정전 때 온도 유지 시간을 20% 늘립니다. 이 LCD 터치스크린 시리즈는 (주)테솔이 국내에 공식 공급합니다.

10 kWh/일 미만

시리즈 하루 소비전력

579 ~ 959 L

4개 용량 구성

400 ~ 700개

2인치 박스 수납량

10인치

정전식 터치스크린

특징

절전 압축기와
터치스크린 조작

핵심 특징	현장에서 달라지는 점
가변 주파수 압축기와 HC 냉매	챔버 부하에 맞춰 압축기 출력이 조절되어, 24시간 가동하는 장비의 전력 부담이 줄고 소음도 낮아집니다.
10인치 정전식 터치스크린	온도 설정, 이력 조회, 시료 관리를 한 화면에서 처리하므로 교대 근무 때 인수인계가 빨라집니다.
24시간 시료 보호 자가 진단	컨트롤러가 가동 상태를 스스로 점검하고 이상이 있으면 경보로 알려, 시료가 위험 온도에 닿기 전에 대응할 시간을 만들어 줍니다.
다층 개스킷과 개선 손잡이	도어 틈으로 새는 냉기를 줄이고, 손잡이의 키 잠금과 자물쇠 공간으로 시료 접근을 제한합니다.
가열식 압력 평형 포트	도어를 닫은 직후 압력 차이를 풀어 주고 결빙을 막아, 곧바로 다시 열 수 있습니다.
USB 온도 이력 다운로드	과거 온도 이력을 내려받아 규정 준수와 감사 대응 자료로 정리할 수 있습니다.

화면과 시료 관리

10인치 터치스크린의
시료 관리 기능

BPT 시리즈는 10인치 정전식 터치스크린에 시료 관리 기능을 담아, 온도 설정과 이력 확인을 하는 화면에서 시료 정보도 함께 다룹니다. 클라우드 데이터 저장, IoT 소프트웨어, 모바일 무선 모니터링을 선택 사양으로 추가하면 스마트폰으로 냉동고 상태를 확인할 수 있습니다.

접근 제한은 키 잠금 손잡이와 자물쇠 공간이 기본이고, 사용자별로 접근을 나눠야 하는 시료실이라면 지문 잠금이나 전자 잠금을 선택 사양으로 추가할 수 있습니다. 같은 용량의 LED 모델(BP 시리즈)과 달리 화면에서 직접 설정을 바꾸므로, 설정 변경이 잦은 공용 장비에 알맞습니다.

온도 이력과 시료 정보를 보여 주는 터치스크린

정전식 터치스크린은 장갑을 낀 손으로도 설정을 바꾸기 쉽고, 상단에는 현재 온도와 경보 상태가 항상 표시됩니다. 과거 온도 이력은 USB 포트로 내려받아 품질 감사 증빙으로 보관할 수 있습니다.

전력과 반입

용량별 전력 회로와
반입 치수

최대 소비전력은 작은 두 모델이 1,100 W, 829 L 모델이 1,400 W, 가장 큰 모델이 1,750 W입니다. 용량이 클수록 전용 회로의 허용 전류를 넉넉히 잡고, 다른 장비와 회로를 나누지 마세요.

포장 치수: 가장 작은 모델은 953 × 1,071 × 2,127 mm, 가장 큰 모델은 1,365 × 1,102 × 2,164 mm로 폭이 412 mm 차이 납니다.
총중량: 355 kg부터 485 kg까지이므로 반입 경로의 바닥과 엘리베이터 하중을 먼저 계산하세요.
작동 소음: 가장 큰 모델만 47 dB(A)이고, 나머지 세 모델은 43.5 dB(A)입니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

도어 구조

정전 때 온도 유지 시간을 늘리는
도어 구조와 백업

안쪽과 바깥쪽 도어를 이중으로 발포하고 VIP 단열을 더해 온도 유지 시간을 20% 늘렸습니다. 내부 도어 4개가 챔버를 나눠 필요한 칸만 열 수 있어, 입출고 중 빠져나가는 냉기도 한 칸 분량으로 줄어듭니다.

정전이 길어질 가능성이 있는 시설이라면 CO2 또는 LN2 백업 시스템을 선택 사양으로 추가하세요. 백업 시스템에는 액체 CO2 시험 버튼과 저(低) CO2 경보, 도어가 열리면 주입을 끊는 LN2 인터록, 최대 48시간 배터리가 있습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

사양

BPT 4개 용량
모델 비교 사양

항목	DW-86L579BPT	DW-86L729BPT	DW-86L829BPT	DW-86L959BPT
유효 용량	579 L (20.4 cu ft)	729 L (25.7 cu ft)	829 L (29.2 cu ft)	959 L (33.9 cu ft)
2인치 박스 수납	400개	500개	600개	700개
랙 수량	16개	20개	24개	28개
선반 치수 (W×D)	606 × 650 mm	752 × 650 mm	856 × 650 mm	1,002 × 650 mm
선반당 최대 하중	72 kg	90 kg	108 kg	126 kg
작동 소음	43.5 dB(A)	43.5 dB(A)	43.5 dB(A)	47 dB(A)
최대 소비전력	1,100 W	1,100 W	1,400 W	1,750 W
전원	220 V / 60 Hz	220 V / 60 Hz	220 V / 60 Hz	220 V / 60 Hz
내부 치수 (W×D×H)	620 × 716 × 1,310 mm	766 × 716 × 1,310 mm	870 × 716 × 1,310 mm	1,016 × 716 × 1,310 mm
외형 치수 (W×D×H)	895 × 998 × 1,980 mm	1,046 × 998 × 1,980 mm	1,145 × 998 × 1,980 mm	1,296 × 998 × 1,980 mm
포장 치수 (W×D×H)	953 × 1,071 × 2,127 mm	1,105 × 1,066 × 2,117 mm	1,204 × 1,072 × 2,125 mm	1,365 × 1,102 × 2,164 mm
순중량 / 총중량	325 / 355 kg	350 / 385 kg	380 / 415 kg	450 / 485 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)	12 / 24 / 24대	10 / 20 / 20대	8 / 20 / 20대	8 / 16 / 16대
인증	CE, ENERGY STAR	UL, ENERGY STAR	CE, ENERGY STAR	UL, ENERGY STAR

시리즈 공통 사양

항목	사양
형태	직립형(Upright)
냉각 성능 / 온도 설정 범위	-86 °C / -40 ~ -86 °C
하루 소비전력	10 kWh 미만(시리즈 기준)
기후 등급	N
냉각 방식 / 성에 제거	직접 냉각(Direct Cooling) / 수동 제상
압축기 / 냉매	가변 주파수 압축기 / 탄화수소(HC)
단열	VIP 단열, 이중 발포 도어, 다층 개스킷 밀폐 구조
컨트롤러 / 디스플레이	마이크로프로세서 / 10인치 정전식 LCD 터치스크린(시료 관리 기능)
선반 / 내부 도어	스테인리스 높이 조절식 3장 / 4개
포트홀(Access Port)	후면 2개, 직경 25 mm
이동·고정	캐스터 4개, 수평 조절 발 2개
기동 지연(Start-up Delay)	지원
경보 항목	고온·저온, 응축기 과열, 정전, 센서 오류, 배터리 부족, 높은 주변 온도, 도어 열림
경보 출력	원격 경보 접점(Remote Alarm)
인터페이스	USB(온도 이력 다운로드), RS232/485 포트(기본), 5 V 전원 포트
압력 조절 포트	가열식 스프링 보조 압력 평형 포트
잠금	키 잠금 손잡이, 자물쇠 공간, 선택 사양 지문·전자 잠금
마감	크롬 도금 방청 처리
선택 사양	온도 차트 레코더, CO2 백업 시스템, LN2 백업 시스템, 클라우드 데이터 저장, IoT 소프트웨어, 모바일 무선 모니터링

활용 분야

민감한 시료를
장기 보관하는 현장

병원 — 바이러스 검체를 장기간 냉동 보관합니다.
질병관리기관·연구소 — 병원체, 조직, 세균 시료를 용량별 모델로 나눠 보관합니다.
농수산·전자·화학 연구실 — 특수 시료와 생물학적 제품을 저온에서 보관합니다.

선택 가이드

표시 방식과 용량으로 고르는
BPT 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
터치스크린에서 설정과 시료 관리를 하고 싶을 때	BPT 시리즈	10인치 정전식 LCD 터치스크린을 적용했습니다.
LED 표시창으로 충분할 때	Ultra Low Energy BP (DW-86L579BP 외)	같은 용량 구성에 LED 표시창을 적용한 모델입니다.
박스 400개를 출입문이 좁은 곳에 둘 때	DW-86L579BPT	외형 폭이 895 mm로 4개 모델 중 가장 좁습니다.
박스 700개를 한 대에 모을 때	DW-86L959BPT	랙 28개와 선반 하중 126 kg으로 수납량이 가장 많습니다.
박스당 연간 전력량을 비교해 고를 때	UltraEco DW-86L580BPT	2인치 박스 한 개당 연간 소비전력이 수치로 나와 있어 모델끼리 비교할 수 있습니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

기록과 접근 제어를
더하는 선택 사양

지문 잠금·전자 잠금 — 기본 키 잠금에 사용자 구분 기능을 더합니다.
온도 차트 레코더 — 전자 기록과 별도로 종이 기록지에 온도를 남깁니다.
CO2 백업 시스템·LN2 백업 시스템 — 정전과 냉각 이상 때 챔버 온도 상승을 늦춥니다.
클라우드 데이터 저장·IoT 소프트웨어·모바일 무선 모니터링 — 스마트폰으로 가동 상태를 확인합니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

BPT 시리즈와 함께 보는
초저온 냉동고

DW-86L579BPT의 전용 회로 용량은 무엇을 기준으로 잡습니까?
하루 평균 소비전력이 아니라 모델별 최대 소비전력(1,100~1,750 W)을 기준으로 잡습니다. 다른 장비와 회로를 나누지 않는 전용 회로와 차단기 용량을 준비하세요.
Ultra Low Energy BPT와 BP 시리즈는 무엇이 다릅니까?
표시 방식이 다릅니다. BPT는 10인치 LCD 터치스크린으로 설정과 시료 관리를 하고, BP는 LED 표시창으로 온도와 경보를 확인합니다. 용량 구성은 같습니다.
BPT 시리즈의 CE·UL 인증은 모델마다 다릅니까?
네, 579 L와 829 L는 CE, 729 L와 959 L는 UL 인증 모델이며 네 모델 모두 ENERGY STAR를 받았습니다. 설치 기관이 요구하는 인증 표기를 기준으로 모델을 고르세요.
DW-86L579BPT를 국내 220 V 전원에서 바로 사용할 수 있습니까?
네, 네 모델 모두 220 V / 60 Hz 전원으로 구동합니다. 959 L 모델은 최대 소비전력이 가장 크므로 전용 콘센트와 차단기 용량을 먼저 확인하세요.
