Haier Biomedical DW-86L419 저에너지 초저온 냉동고 (LCD 터치스크린)

MODEL: DW-86L419, DW-86L579, DW-86L729, DW-86L829
브랜드: Haier Biomedical
제품 자료: Comprehensive Equipment& Solutions 카탈로그(영문)

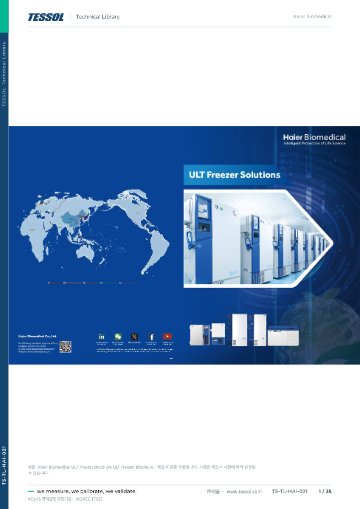

ULT Freezer Brochure 카탈로그(영문)

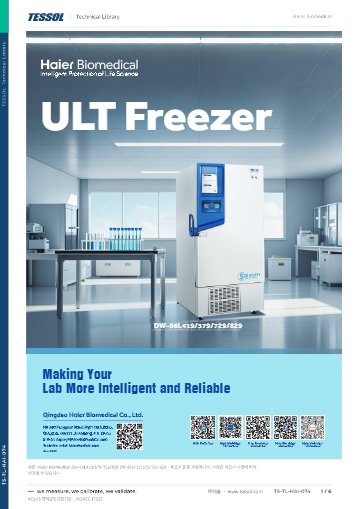

DW-86L419/579/729/829 데이터시트(영문)

제품문의 구매하기

시료 위치와 입출고 이력을
터치로 남기는 초저온 냉동고

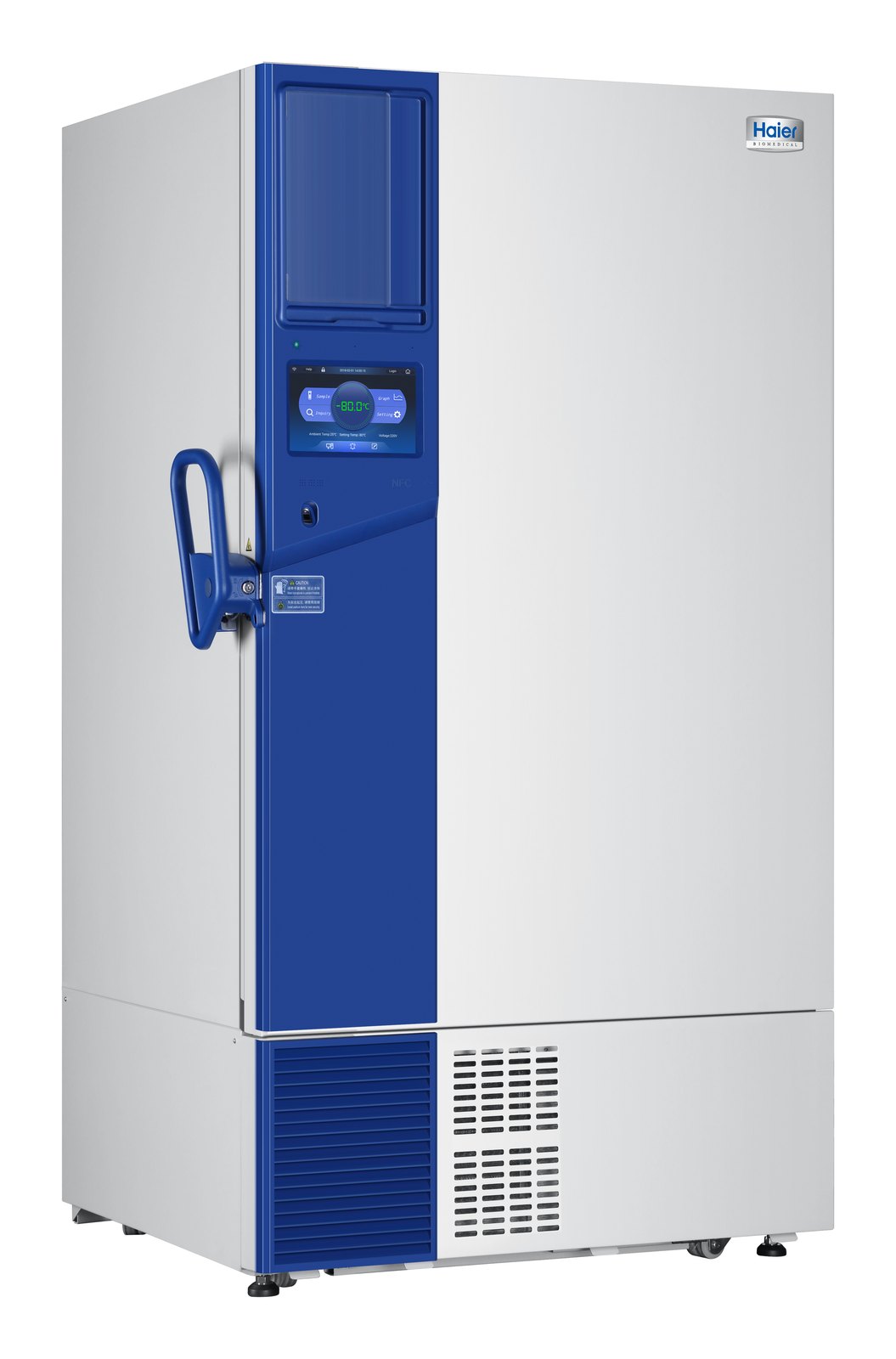

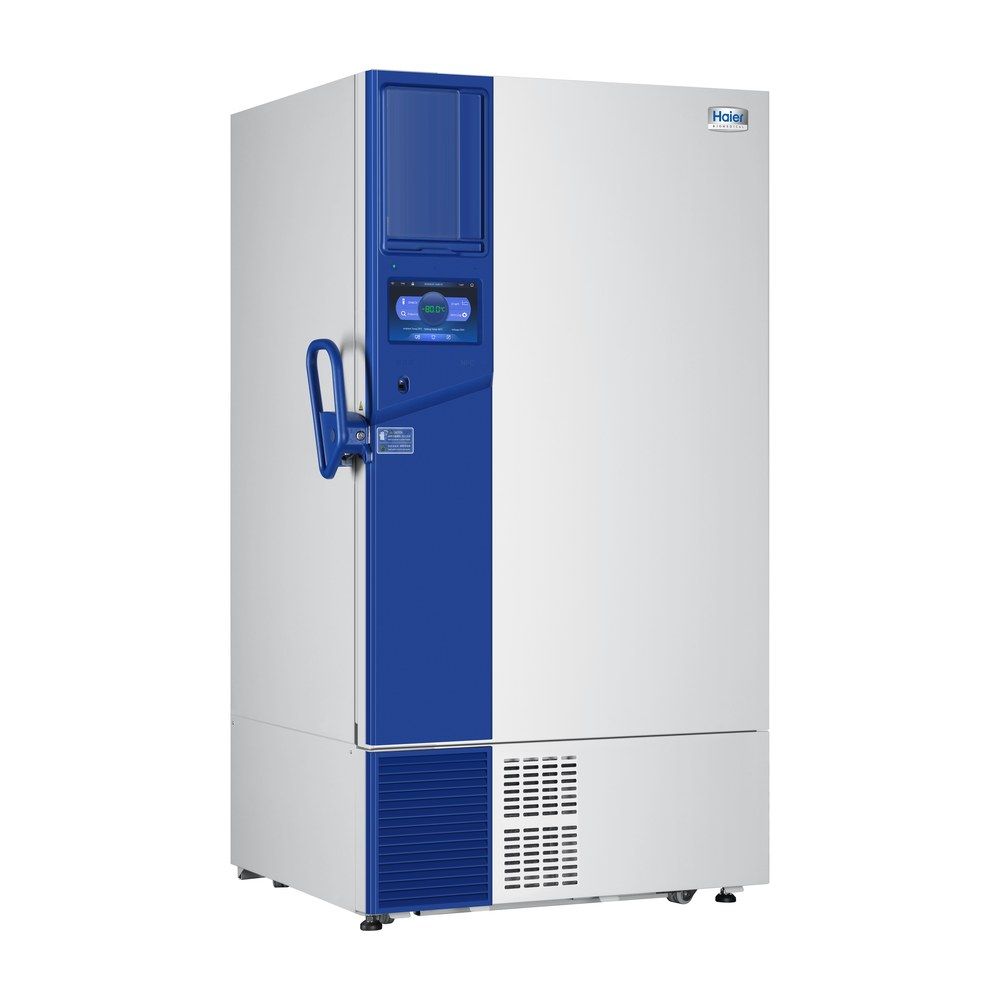

Haier Biomedical DW-86L419 저에너지 초저온 냉동고

견적 받기

Haier Biomedical DW-86L419는 -40~-86 °C를 유지하는 419~829 L급 저에너지 초저온 냉동고(ULT 디프프리저)입니다. 탄화수소(HC) 냉매와 고효율 팬 모터를 쓰고, 터치스크린 인벤토리로 바이오뱅크와 연구실의 시료 위치와 입출고 이력을 냉동고 한 대에서 정리합니다.

일체형 진공 단열 패널과 외측 도어의 4겹 가스켓이 도어면으로 들어오는 열을 줄입니다. 도어를 닫은 뒤 압력이 풀려 다시 열 수 있기까지는 60초가 걸립니다. 모델별로 2인치 박스를 300~600개 수납하는 이 저에너지 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

10인치

정전식 터치스크린 조작부

300 ~ 600개

2인치 크라이오박스 수납량

±4 °C

-80 °C 설정 시 온도 균일도

0.1 °C

온도 표시 단위

특징

화면 하나로
온도와 시료를 함께

핵심 특징	현장에서 달라지는 점
10인치 정전식 터치스크린	내부·주변 온도, 입력 전압, 온도 곡선이 한 화면에 모여 있어, 순회 점검 때 이상 징후를 빠르게 가려낼 수 있습니다.
기본 인벤토리와 선택 전문 버전	기본 버전은 보관 위치와 입출고를 기록하고, 전문 버전은 랙·박스·바이알 단위 관리와 2차 검증으로 입력 오류를 줄입니다.
비밀번호 잠금과 선택 인증 모듈	기본 비밀번호 잠금에 지문·펀치 카드 모듈을 추가하면 여러 사용자의 접근 권한을 나눌 수 있습니다.
HC 냉매와 고효율 팬 모터	연중 켜 두는 장비의 전력 부담을 낮추고, 냉각 시스템의 탄소 발자국도 줄입니다.
USB 저장과 RS485 포트	온도 이력은 USB로 내려받고, RS485로 원격 경보 단말을 연결하면 실험실 밖에서도 이상을 전달받을 수 있습니다.
공구 없이 분리하는 필터	응축기 필터를 공구 없이 빼 세척할 수 있어 정기 청소 시간이 짧아집니다.

시료 관리

터치스크린으로 관리하는
시료 목록과 접근 권한

기본 인벤토리는 시료의 보관 위치와 입출고 이력을 화면에서 바로 기록합니다. 랙·박스·바이알 단위로 나눠 관리하거나 입력 오류를 2차 검증으로 거르려면 전문 인벤토리 버전을 선택하세요. 소규모 연구실은 기본 버전과 비밀번호 잠금으로 시작하고, 공용 시료실은 지문이나 펀치 카드 모듈을 추가하는 구성이 맞습니다.

입력 방식: 터치스크린 한 곳에서 온도 확인과 시료 기록을 모두 처리하므로 별도 PC 없이 운영할 수 있습니다.
접근 권한: 기본은 비밀번호 잠금이며, 지문 모듈과 펀치 카드 모듈은 선택 사양입니다.
원격 감시: IoT 실시간 감시 시스템을 선택 사양으로 추가하면 앱에서 상태와 경보를 확인할 수 있습니다.

온도 곡선과 시료 목록을 함께 보는 화면

터치스크린은 설정 온도 -40~-86 °C를 0.1 °C 단위로 표시하고 온도 곡선을 실시간으로 그립니다. 같은 화면에서 입력 전압과 주변 온도를 확인하고, 인벤토리 메뉴로 넘어가 시료 위치를 조회합니다.

수납 계획

랙 규격으로 계산하는
박스 수납량

수납량은 DCJ-55-B 랙을 기준으로 계산합니다. 랙 한 개는 686 × 141 × 291 mm에 2인치 박스를 5 × 5로 25개 담으므로, 419 L는 랙 12개에 박스 300개, 829 L는 랙 24개에 박스 600개입니다. 스테인리스 선반은 3단이며 높이를 옮길 수 있고, 선반당 허용 하중은 모델에 따라 54 kg에서 108 kg까지입니다.

랙을 추가로 들일 때는 선반 치수를 먼저 보세요. 선반 치수는 최소 모델이 441 × 657 mm, 최대 모델이 856 × 650 mm로 폭 차이가 크므로, 다른 모델용 랙을 옮겨 쓰기 전에 선반 폭과 맞는지 확인하세요.

반입·배치

본체 폭별
반입과 배치

깊이 990 mm와 높이 1,980 mm는 네 모델이 같고, 손잡이와 힌지를 뺀 본체 폭만 725 mm에서 1,050 mm로 늘어납니다. 포장 높이는 419 L와 579 L가 2,110 mm, 729 L와 829 L가 2,130 mm이므로 엘리베이터 내부 높이는 포장 기준으로 재세요.

이동: 캐스터 4개로 설치 위치까지 옮긴 뒤, 수평 조절 발 2개로 고정합니다.
배선: 후면 포트홀 2개는 직경이 25 mm이며 센서 프로브나 케이블을 넣는 데 씁니다.
환경: 주변 온도 10~32 °C에서 운전하도록 설계되어, 공조가 유지되는 실내가 알맞습니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

사양

DW-86L419 4개 모델
용량별 비교 사양

항목	DW-86L419	DW-86L579	DW-86L729	DW-86L829
유효 용량	419 L (14.8 cu ft)	579 L (20.4 cu ft)	729 L (25.7 cu ft)	829 L (29.2 cu ft)
내부 도어	2개	4개	4개	4개
2인치 크라이오박스 수납	300개	400개	500개	600개
랙 수량	12개	16개	20개	24개
선반 치수 (W×D)	441 × 657 mm	606 × 649 mm	752 × 650 mm	856 × 650 mm
선반당 최대 하중	54 kg	72 kg	90 kg	108 kg
내부 치수 (W×D×H)	465 × 716 × 1,310 mm	620 × 716 × 1,310 mm	766 × 716 × 1,310 mm	870 × 716 × 1,310 mm
외형 치수 (W×D×H)	830 × 990 × 1,980 mm	903 × 990 × 1,980 mm	1,049 × 990 × 1,980 mm	1,153 × 990 × 1,980 mm
본체 폭 (손잡이·힌지 제외)	725 mm	800 mm	946 mm	1,050 mm
포장 치수 (W×D×H)	870 × 1,070 × 2,110 mm	950 × 1,075 × 2,110 mm	1,120 × 1,090 × 2,130 mm	1,200 × 1,080 × 2,130 mm
순중량 / 총중량	255 / 286 kg	300 / 330 kg	350 / 385 kg	380 / 410 kg
인증	CE, MDR	CE, MDR	CE, MDR	CE, MDR

시리즈 공통 사양

항목	사양
형태	직립형(Upright)
냉각 성능 / 온도 설정 범위	-86 °C / -40 ~ -86 °C
온도 균일도	±4 °C (-80 °C 설정 시)
도어 개방 후 압력 해소	60초
냉각 방식 / 성에 제거	직접 냉각(Direct Cooling) / 수동 제상
냉매 / 압축기	탄화수소(HC) / 고효율 HC 압축기
단열	일체형 VIP(진공 단열 패널)
컨트롤러 / 디스플레이	마이크로프로세서 / 10인치 정전식 LCD 터치스크린(표시 정밀도 0.1 °C)
인벤토리 관리	기본 버전 포함, 전문 버전 선택 사양
잠금	비밀번호 잠금, 키 잠금 손잡이(자물쇠 사용 가능)
주변 온도	10 ~ 32 °C
도어 가스켓	외측 도어 4겹, 내측 도어 1겹
선반	스테인리스 높이 조절식 3단
이동·고정	캐스터 4개, 수평 조절 발 2개
포트홀(Access Port)	후면 2개, 직경 25 mm
필터	공구 없이 분리하는 필터
경보 항목	고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 주변 고온, 도어 열림
경보 출력	소리와 점멸등, 원격 경보
인터페이스	USB(온도 이력 다운로드), RS485 기본, 5 V 전원 포트
선택 사양	전문 인벤토리 관리 버전, 지문 모듈, 펀치 카드 모듈, IoT 실시간 감시 시스템, 온도 차트 레코더, CO2·LN2 백업 시스템, 스테인리스 내부, 전자 잠금
랙 (선택)	DCJ-55-B, 686 × 141 × 291 mm, 5 × 5 배열(2인치 박스 25개)

활용 분야

시료 이력 관리가
필요한 보관 현장

바이오뱅크 — 혈청·세포·핵산 시료를 박스 단위로 나누고 입출고 이력을 화면에서 기록합니다.
병원 진단검사의학과 — 재검사용 검체를 보관하고, 접근 권한을 사용자별로 나눕니다.
대학 공용 시료실 — 여러 연구 그룹이 함께 쓰는 냉동고에서 지문이나 펀치 카드로 출입을 구분합니다.
제약·바이오 연구소 — 효소와 항체, 표준품의 보관 위치를 목록으로 관리합니다.

선택 가이드

보관량으로 고르는
DW-86L419 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
박스 300개 안팎으로 소규모로 시작할 때	DW-86L419	본체 폭 725 mm로 가장 좁고, 내부 도어가 2개입니다.
박스 400개 규모를 4구획으로 나눌 때	DW-86L579	내부 도어 4개에 랙 16개를 갖춘 중간 용량입니다.
박스 500개와 선반 하중 90 kg이 필요할 때	DW-86L729	선반 폭이 752 mm라 랙을 배치하기에 여유가 있습니다.
한 대에 가장 많이 보관할 때	DW-86L829	랙 24개, 박스 600개로 네 모델 중 수납량이 가장 큽니다.
LED 표시창으로 충분할 때	DW-86L578J 계열	터치스크린 없이 LED 표시창을 적용한 저에너지 직립형입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

인벤토리·접근·백업의
선택 사양

인벤토리 — 기본 버전은 본체에 포함되며, 랙·박스·바이알 단위의 전문 버전을 선택할 수 있습니다.
접근 제어 — 비밀번호 잠금이 기본이고, 지문 모듈·펀치 카드 모듈·전자 잠금을 추가할 수 있습니다.
백업과 감시 — CO2 또는 LN2 백업 시스템, 온도 차트 레코더, IoT 실시간 감시 시스템을 선택할 수 있습니다.
랙 — DCJ-55-B 랙은 SUS201 또는 SUS304 재질로 고를 수 있습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

DW-86L419와 함께 보는
초저온 냉동고

DW-86L419의 전문 인벤토리 버전은 기본 버전과 무엇이 다릅니까?
전문 버전은 랙·박스·바이알 단위로 시료를 관리하고 2차 검증으로 입력 오류를 줄이는 선택 사양입니다. 기본 버전은 보관 위치와 입출고 이력을 화면에서 기록합니다.
DW-86L419의 응축기 필터는 어떻게 청소합니까?
공구 없이 필터를 빼 세척한 뒤 다시 끼우면 됩니다. 응축기 과열 경보가 반복되면 필터와 본체 주변 통풍 공간부터 점검하세요.
DW-86L419에 정전·냉각 이상 백업 시스템을 추가할 수 있습니까?
네, CO2 백업과 LN2 백업 시스템을 선택 사양으로 추가할 수 있습니다. 백업 사양은 보관 시료가 견딜 수 있는 온도 상승 시간에 맞춰 정하세요.
DW-86L419의 온도 이력은 어떻게 내려받습니까?
전면 USB 포트에 저장 장치를 꽂아 이력을 내려받을 수 있고, 원격 경보가 필요하면 RS485 포트를 외부 단말에 연결합니다. 내려받은 파일은 PC에서 열어 점검 기록으로 보관하세요.
