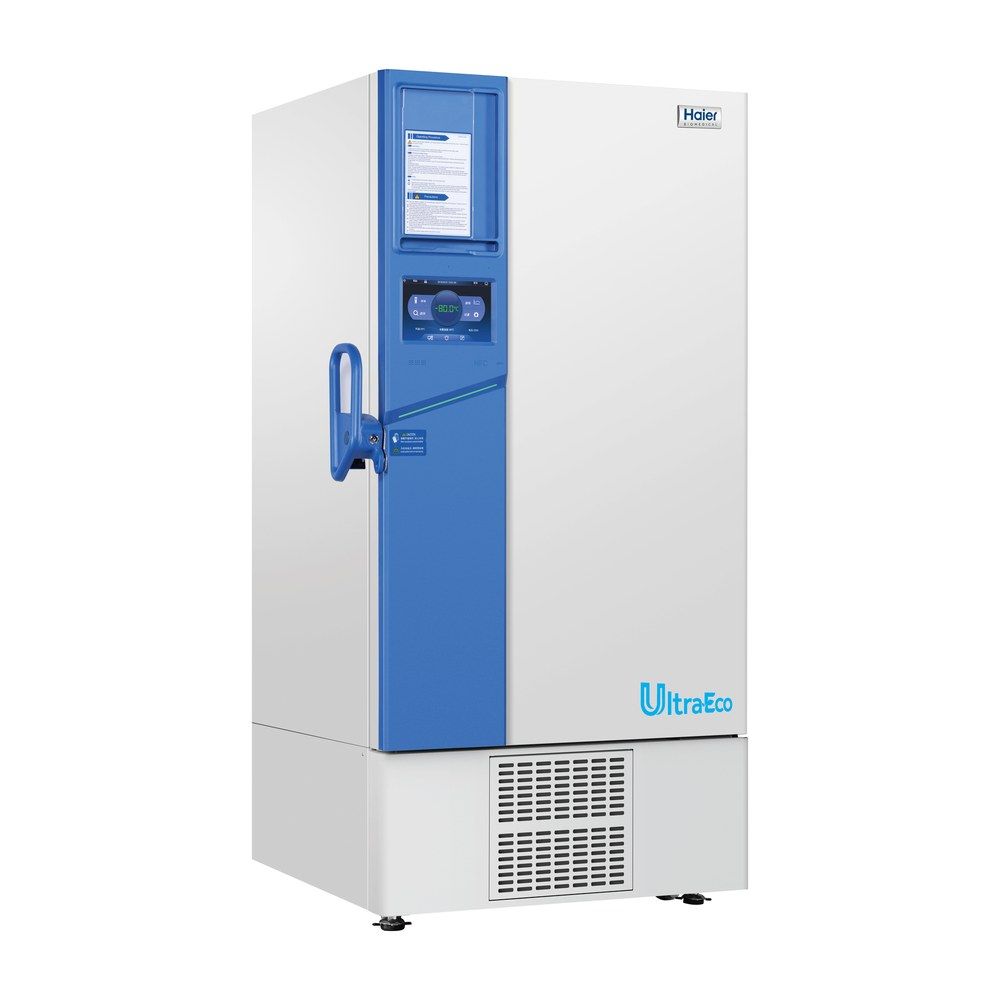

Haier Biomedical UltraEco DW-86L580BPT 초저온 냉동고

MODEL: DW-86L580BPT, DW-86L730BPT, DW-86L830BPT, DW-86L960BPT
브랜드: Haier Biomedical
제품 자료: Comprehensive Equipment& Solutions 카탈로그(영문)

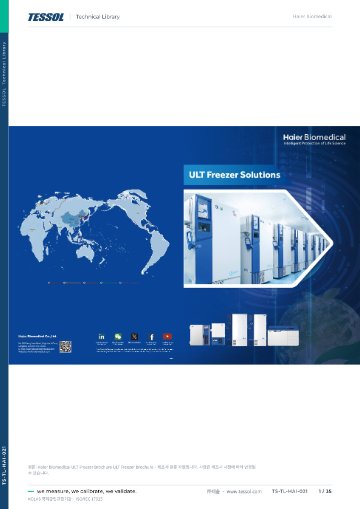

ULT Freezer Brochure 카탈로그(영문)

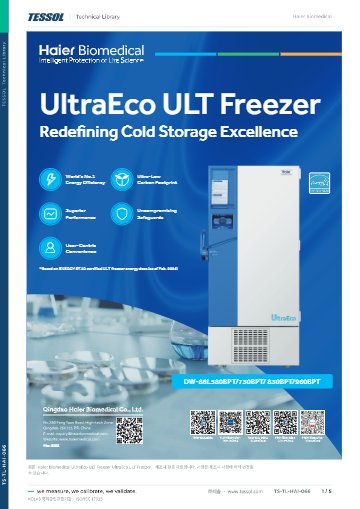

UltraEco ULT Freezer 데이터시트(영문)

제품문의 구매하기

상자 하나당 전력량을 줄인
직립형 초저온 냉동고

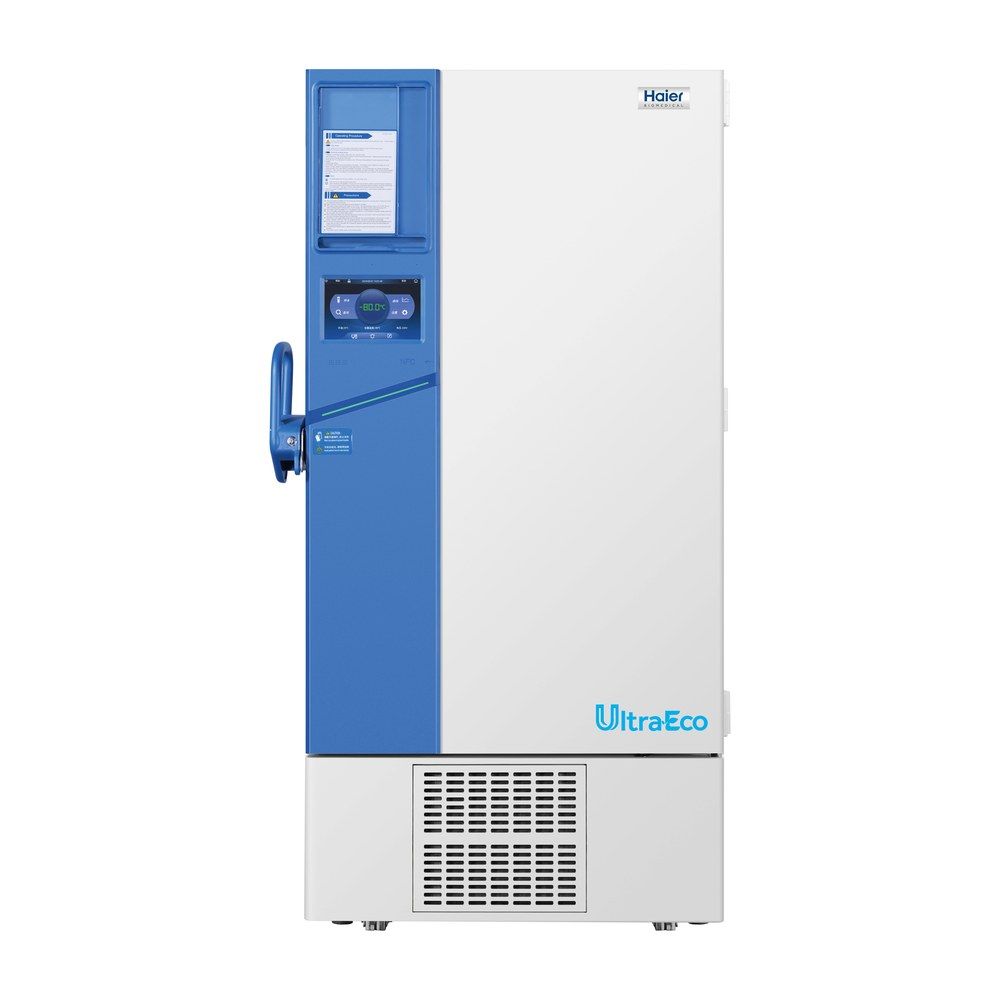

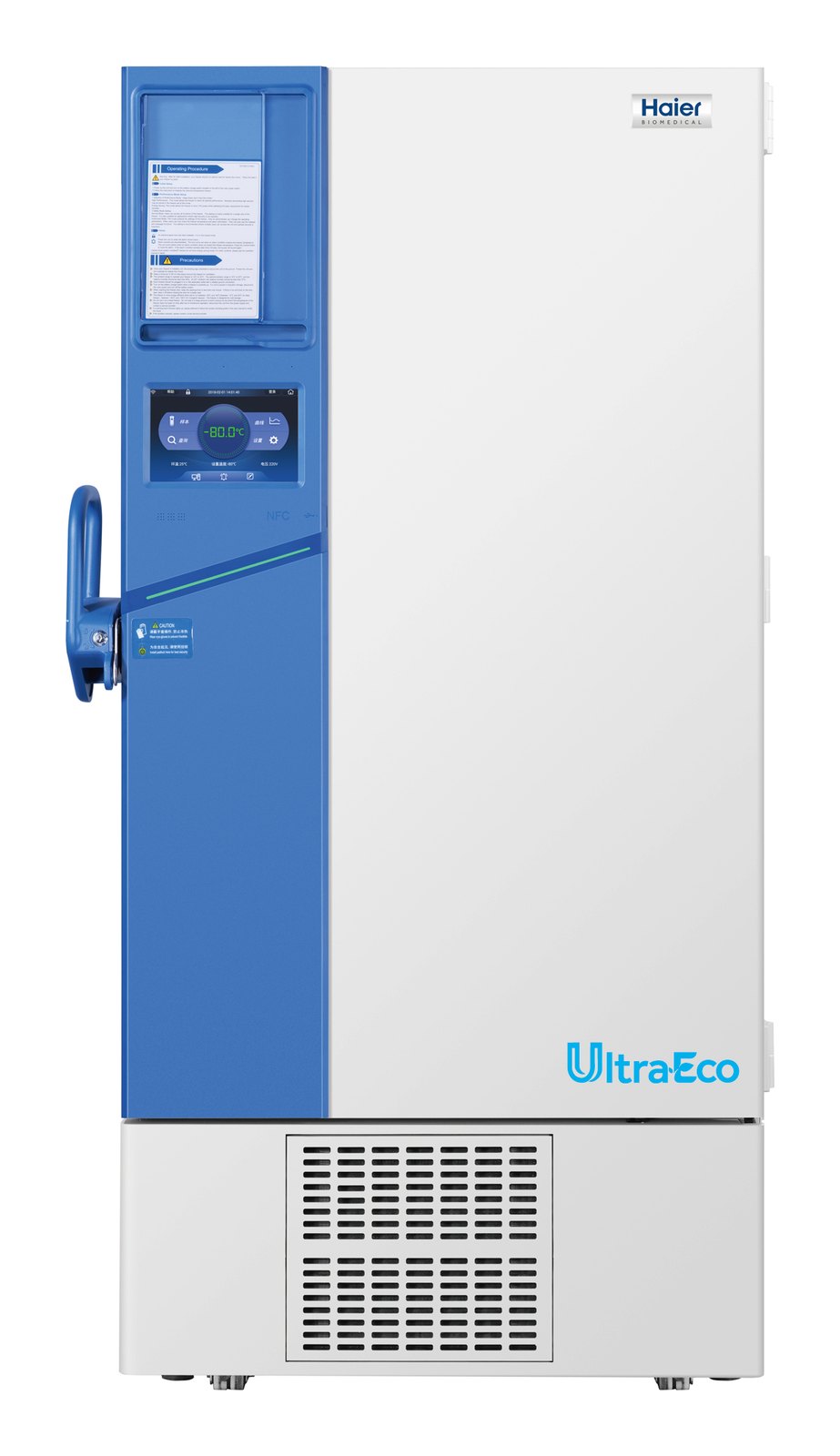

Haier Biomedical UltraEco DW-86L580BPT 초저온 냉동고

견적 받기

Haier Biomedical UltraEco DW-86L580BPT는 HC 냉매와 주파수 변환 압축기, 개선된 내부 구조로 전력 소비를 낮춘 -86 °C 직립형 초저온 냉동고입니다. 1년 내내 켜 두는 장비라서 줄어든 전력이 곧 운영비 절감으로 이어집니다.

2인치 상자 하나를 보관하는 데 드는 연간 전력량은 모델에 따라 2.55 ~ 3.84 kWh입니다. 용량은 580 L, 730 L, 830 L, 960 L 네 가지이며, (주)테솔이 국내에 공식 공급합니다.

2.55 ~ 3.84 kWh

2인치 상자 하나당 연간 전력량

60초

도어를 연 뒤 온도가 돌아오는 시간

400 ~ 700개

모델별 2인치 상자 보관량

≤40 ~ ≤46 dB(A)

모델별 작동 소음

용량·전력

전력은 줄이고 점검은
쉽게 만든 구조

특징	현장에서 달라지는 점
HC 냉매 + 주파수 변환	부하에 맞춰 압축기 출력을 조절하므로 상시 가동 전력이 줄어듭니다.
도어 개방 후 약 1분 회복	출납이 잦은 보관실에서도 내부 온도가 높은 시간이 짧습니다.
이중 센서와 압축기 자가 진단	압축기에 이상이 생기면 곧바로 경보가 울리고, 센서 하나가 고장 나도 온도 측정은 이어집니다.
VIP 단열과 USB 다운로드	정전 때 온도를 오래 유지하는 데 도움이 되고, 온도 이력은 USB로 내려받아 점검 기록으로 보관할 수 있습니다.
10인치 정전식 터치스크린, 라이트 바	멀리서도 정상인지 경보인지 알아볼 수 있어 보관실을 순회하며 점검하기 편합니다.

용량별 보관량과
연간 전력 비교

2인치 상자로 580 L는 400개, 730 L는 500개, 830 L는 600개, 960 L는 700개를 보관합니다. 랙은 각각 16개, 20개, 24개, 28개가 들어갑니다.

상자 하나당 연간 전력량은 960 L 모델이 2.55 kWh로 가장 낮습니다. 보관량이 많다면 작은 냉동고 여러 대보다 큰 모델 한 대에 모으는 편이 전력 면에서 유리할 수 있습니다.

선반 하중 — 선반 한 장이 견디는 무게는 모델별로 72 kg, 90 kg, 108 kg, 126 kg입니다.
이전 모델과 비교 — DW-86L579BPT 등 이전 모델보다 전력 소비가 모델별로 38%, 49%, 39%, 56% 적습니다.

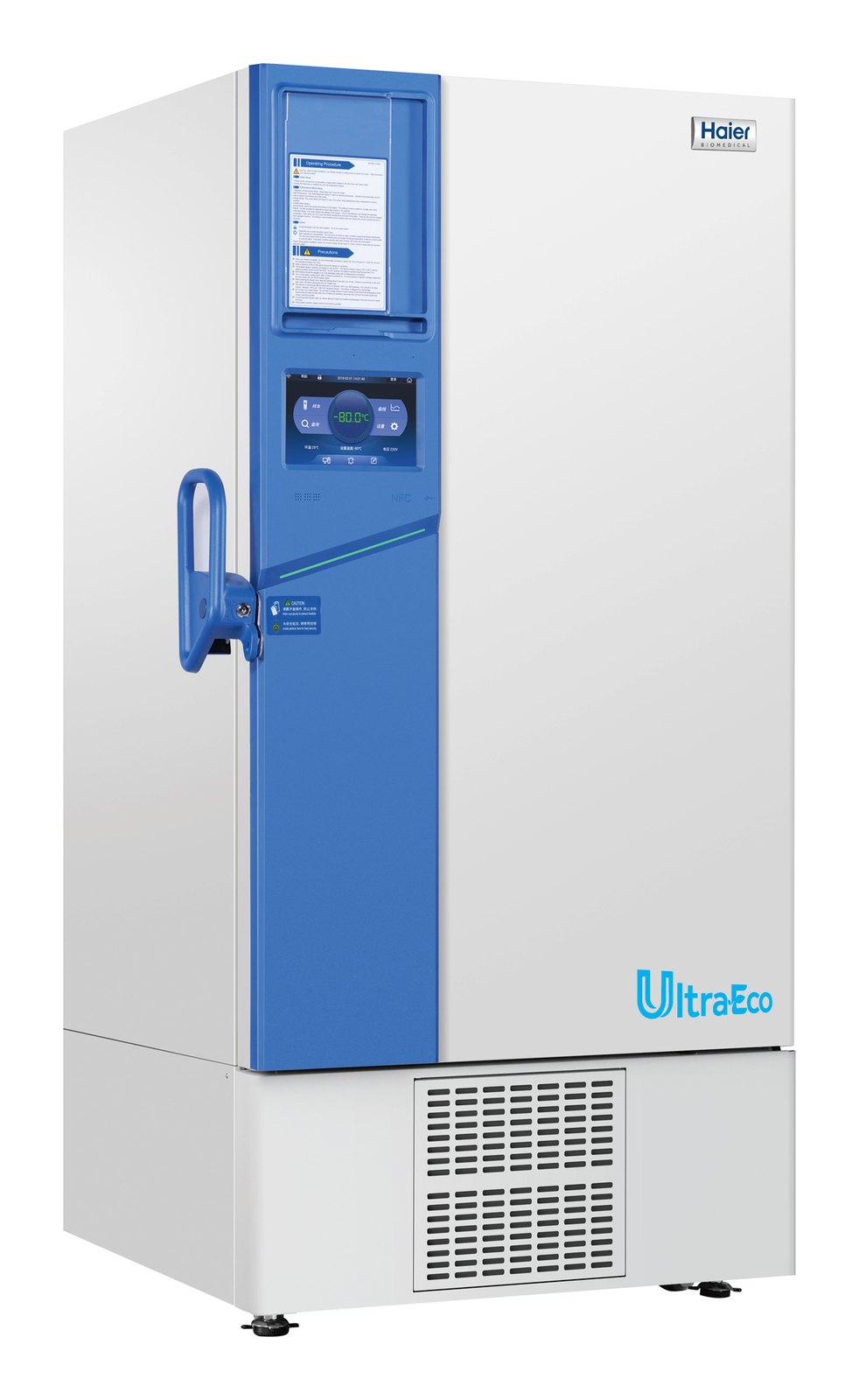

Haier Biomedical UltraEco DW-86L580BPT 초저온 냉동고 - 폭이 넓은 UltraEco 모델 사선 외관

선반 규격과 랙 배치

선반 깊이는 네 모델 모두 650 mm이고, 폭은 580 L 모델의 606 mm에서 960 L 모델의 1002 mm까지 넓어집니다. 지금 쓰는 랙의 크기를 선반 규격에 대 보면 한 단에 몇 개가 들어가는지 미리 알 수 있습니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

사양

UltraEco 4개 용량
모델별 사양

항목	DW-86L580BPT	DW-86L730BPT	DW-86L830BPT	DW-86L960BPT
용량	580 L / 20.5 cu ft	730 L / 25.8 cu ft	830 L / 29.3 cu ft	960 L / 33.9 cu ft
온도 범위	-40 ~ -86 °C	-40 ~ -86 °C	-40 ~ -86 °C	-40 ~ -86 °C
주변 온도	10 ~ 32 °C	10 ~ 32 °C	10 ~ 32 °C	10 ~ 32 °C
전원	100~230 V / 60 Hz	100~230 V / 60 Hz	100~230 V / 60 Hz	100~230 V / 60 Hz
최대 전력	800 W	900 W	1050 W	900 W
소음	≤42 dB(A)	≤42 dB(A)	≤46 dB(A)	≤40 dB(A)
2인치 상자 / 랙	400개 / 16개	500개 / 20개	600개 / 24개	700개 / 28개
선반 규격 (W×D)	606×650 mm	752×650 mm	856×650 mm	1002×650 mm
내부 치수 (W×D×H)	620×716×1310 mm	766×716×1310 mm	870×716×1310 mm	1016×716×1310 mm
외형 치수 (W×D×H)	895×998×1970 mm	1046×998×1970 mm	1145×998×1970 mm	1296×998×1970 mm
순중량 / 총중량	287 / 326 kg	315 / 368 kg	336 / 390 kg	375 / 426 kg
2인치 상자당 연간 전력량	3.84 kWh	3.04 kWh	3.15 kWh	2.55 kWh
인증	CE, UL, ENERGY STAR	CE, UL, ENERGY STAR	CE, UL, ENERGY STAR	CE, UL, ENERGY STAR

네 모델 모두 내부 도어 4개와 높이를 조절하는 스테인리스 선반 3장을 갖췄습니다. 뒷면에는 지름 15 mm 포트 홀이 2개 있습니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

활용 분야

대형 한 대로 모으는
보관 현장

바이오뱅크·병원 — 장기 보관 시료가 많다면 대형 모델 한 대에 모아 상자당 연간 전력량을 낮춥니다.
제약·연구소 — 민감한 시료를 -86 °C에서 보관하고, USB로 내려받은 온도 이력을 점검 기록으로 남깁니다.
대학 공동기기실 — 여러 연구팀이 함께 쓰는 공용 냉동고에서 소음과 전력 소비를 줄입니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

선택 가이드

보관량과 소음으로
고르는 모델

이런 경우	추천 모델	이유
보관량이 400박스 안팎입니다	DW-86L580BPT	외형 폭 895 mm로 가장 작고 소음은 42 dB(A) 이하입니다.
조용한 공간에 설치합니다	DW-86L960BPT	700박스를 보관하면서 소음은 40 dB(A) 이하입니다.
설치 대수를 줄이고 싶습니다	DW-86L830BPT · DW-86L960BPT	큰 모델 한 대에 상자를 모아 보관하므로 설치 대수가 줄어듭니다.

구성·옵션

백업 시스템과
선택 사양

구분	내용
선택 사양	온도 기록계, CO2 백업 시스템, LN2 백업 시스템, 독립 제어판이 있는 백업 시스템을 고를 수 있습니다.
백업 시스템 메모	CO2 백업 시스템 HBX-IC는 정전이나 냉각 이상이 생기면 액체 CO2를 자동으로 주입하며, 배터리로 최대 48시간 작동합니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

UltraEco와 비교할
초저온 냉동고

UltraEco 초저온 냉동고의 설치 높이와 폭은 얼마입니까?
높이는 네 모델 모두 1970 mm입니다. 폭은 580 L 모델이 895 mm, 960 L 모델이 1296 mm입니다.
DW-86L580BPT에 CO2 백업 시스템을 설치할 수 있습니까?
네, 선택 사양으로 설치할 수 있습니다. LN2 백업 시스템과 독립 제어판이 있는 백업 시스템도 고를 수 있습니다.
UltraEco는 주변 온도가 몇 도인 곳에서 쓸 수 있습니까?
주변 온도 10 ~ 32 °C에서 사용할 수 있습니다. 설치하기 전에 방열 공간과 실내 온도를 확인하세요.
