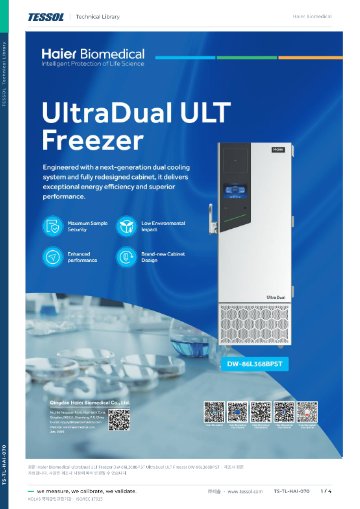

제품 자료
제품문의 구매하기

좁은 검사실에 들이는
368 L 소형 초저온 냉동고

Haier Biomedical UltraDual DW-86L368BPST 초저온 냉동고

견적 받기

Haier Biomedical UltraDual DW-86L368BPST는 -40~-86 °C를 유지하는 368 L 소형 직립형 초저온 냉동고(ULT 디프프리저)입니다. 완전히 독립된 냉각 시스템 2개를 갖춰, 압축기에 이상이 생겨도 좁은 검사실과 연구 지원 시설의 시료를 -80 °C로 보관합니다.

설치 면적이 0.58 m²에 그치고 소음은 44 dB(A) 미만이어서, 연구자의 작업 공간 가까이에도 놓을 수 있습니다. 한쪽 시스템이 멈추면 다른 시스템이 보관 온도를 이어 갑니다. 이 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

368 L

단일 챔버 유효 용량

0.58 m²

바닥에 차지하는 설치 면적

1분

도어 개방 후 재진입 시간

±2 °C

챔버 내부 온도 균일도

특징

368 L 소형 몸체의
이중 냉각 안전장치

핵심 특징현장에서 달라지는 점
완전 독립 냉각 시스템 2개두 회로가 서로 영향을 주지 않으므로 한쪽에 이상이 생겨도 다른 쪽이 -80 °C를 이어 가고, 이상이 다른 회로로 번지지 않습니다.
플립형 허니콤 그릴그릴을 위로 젖히면 공구 없이 먼지 필터가 드러나 청소가 빠르고, 방열 상태를 꾸준히 유지할 수 있습니다.
10.1인치 정전식 터치스크린시료 관리 시스템을 화면에서 바로 쓸 수 있고, 라이트 바의 색으로 멀리서도 경보 여부를 구분할 수 있습니다.
HC 냉매와 친환경 단열재오존층 파괴 지수가 0인 탄화수소 냉매와 무독성 단열재를 써서 환경 부담을 줄입니다.
독립 제어판 백업 시스템(선택)냉동고 본체와 별도 제어판으로 가동되는 백업 시스템이 장시간 정전에 대비합니다.

설치 면적

0.58 m²에 맞춘
배치와 반입

본체 폭 670 mm에 깊이 866 mm를 곱한 면적이 0.58 m²이며, 손잡이와 힌지를 포함한 외형 폭은 770 mm입니다. 출입문 폭은 포장 치수(840 × 1,030 × 2,070 mm)를 기준으로 가늠하고, 설치한 뒤에는 본체와 벽 사이에 방열 간격을 남기세요.

  • 주변 온도: 10 ~ 32 °C 범위에서 정상 운전하므로 냉방이 유지되는 실내가 적합합니다.
  • 중량: 총중량이 267 kg이므로 반입 경로의 바닥 하중과 엘리베이터 적재 하중을 먼저 계산하세요.
  • 이동·고정: 캐스터 4개로 자리를 잡은 뒤 수평 조절 발 2개로 본체를 고정합니다.

공구 없이 열리는 플립형 그릴

그릴을 위로 젖히면 먼지 필터가 곧바로 드러나므로 공구를 찾을 필요가 없습니다. 필터를 월 점검 항목에 넣어 청소하면 응축기의 방열 상태가 유지되어, 소형 몸체에서도 압축기 부담이 늘지 않습니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

내부 구획

층 높이로 계산하는
랙과 박스 배치

내부는 490 × 600 × 1,260 mm이며 선반 3장이 챔버를 4개 층으로 나눕니다. 층 높이가 위에서부터 300 mm, 302 mm, 304.5 mm, 300 mm로 거의 같아, 같은 높이의 박스와 랙을 층마다 균일하게 쌓을 수 있습니다.

랙 12개에 2인치 박스 240개를 담으면 랙 한 개에 박스 20개씩입니다. 2 mL 바이알 100개를 꽂는 박스 기준으로는 24,000개를 보관합니다. 선반 한 장이 받치는 하중은 40 kg이므로, 박스를 채운 랙의 무게를 먼저 이 한도와 비교하세요.

사양

UltraDual 368 L
상세 사양

항목사양
형태직립형(Upright)
유효 용량368 L (13 cu ft)
냉각 성능 / 온도 설정 범위-86 °C / -40 ~ -86 °C
냉각 시스템완전 독립 냉각 시스템 2개(한쪽 이상 시 -80 °C 유지)
냉각 방식 / 성에 제거직접 냉각(Direct Cooling) / 수동 제상
냉매탄화수소(HC)
도어 개방 후 재진입 시간약 1분
온도 균일도±2 °C
작동 소음<44 dB(A)
설치 면적0.58 m²
주변 온도10 ~ 32 °C
컨트롤러 / 디스플레이마이크로프로세서 / 10.1인치 정전식 LCD 터치스크린, 상태 표시 라이트 바
전원220 V / 60 Hz
최대 소비전력1,300 W
내부 치수 (W×D×H)490 × 600 × 1,260 mm
외형 치수 (W×D×H)770 × 866 × 1,886 mm
본체 폭 (손잡이·힌지 제외)670 mm
포장 치수 (W×D×H)840 × 1,030 × 2,070 mm
순중량 / 총중량230 / 267 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)12 / 26 / 26대
선반스테인리스 높이 조절식 3장, 선반 치수 543 × 478 mm, 선반당 최대 하중 40 kg
내부 층 높이300 / 302 / 304.5 / 300 mm (위에서부터 1~4층)
내부 도어2개
랙 / 2인치 박스 수납12개 / 240개
포트홀(Access Port)후면 2개, 직경 15 mm
이동·고정캐스터 4개, 수평 조절 발 2개
기동 지연(Start-up Delay)지원
경보 항목고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 높은 주변 온도, 도어 열림
경보 출력상태 표시 라이트 바, 원격 경보 접점(Remote Alarm)
인터페이스USB(온도 이력 다운로드), RS232/485 포트(기본), 5 V 전원 포트
온도 기록계해당 없음
CO2 백업 시스템 / LN2 백업 시스템해당 없음 / 해당 없음
백업 시스템독립 제어판을 갖춘 백업 시스템(선택 사양)

활용 분야

공간이 제한된
시료 보관 현장

  • 소규모 검사실 — 좁은 공간에서 소량의 검체를 -86 °C 부근으로 보관합니다.
  • 연구 지원 시설 — 냉동고 한 대 안에서 압축기 이상에 대비하면서 연구 그룹별 시료를 나눠 보관합니다.
  • 임상시험·의료기관 — 소량의 임상 검체를 장기 보관하고, 시료 관리 시스템으로 정보를 연동합니다.

선택 가이드

보관량과 설치 면적에 맞는
UltraDual 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
설치 면적을 최소로 줄여야 한다면DW-86L368BPST본체 폭 670 mm에 설치 면적 0.58 m²인 소형 직립형입니다.
박스 400개 이상을 이중 냉각으로 보관한다면TwinCool DW-86L578BPST 이상2인치 박스 400~600개 모델이 있고 인버터 압축기를 적용했습니다.
이중 냉각 없이 대용량을 인버터로 운용한다면UltraEco DW-86L580BPT 이상580~960 L 4개 용량이 있고, 박스당 연간 소비전력을 수치로 비교할 수 있습니다.
소형 LED 모델로 충분하다면DW-86L338J 이상338~490 L LED 표시창 모델 라인입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

장시간 정전에 대비하는
백업 구성

  • 독립 제어판 백업 시스템 — 냉동고 본체와 별도 제어판으로 가동하는 선택 사양입니다.
  • 지원하지 않는 항목 — 온도 기록계와 CO2·LN2 백업 시스템은 이 모델에 적용하지 않습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
