Haier Biomedical DW-86L338J 저에너지 초저온 냉동고 (LED)

Haier Biomedical DW-86L338J 저에너지 초저온 냉동고 (LED)

MODEL
DW-86L338J, DW-86L338JA, DW-86L388J, DW-86L486E, DW-86L490J, DW-86L490JA
브랜드
Haier Biomedical
제품 자료
제품문의 구매하기

좁은 시료실에 맞춘
338~490 L 초저온 냉동고

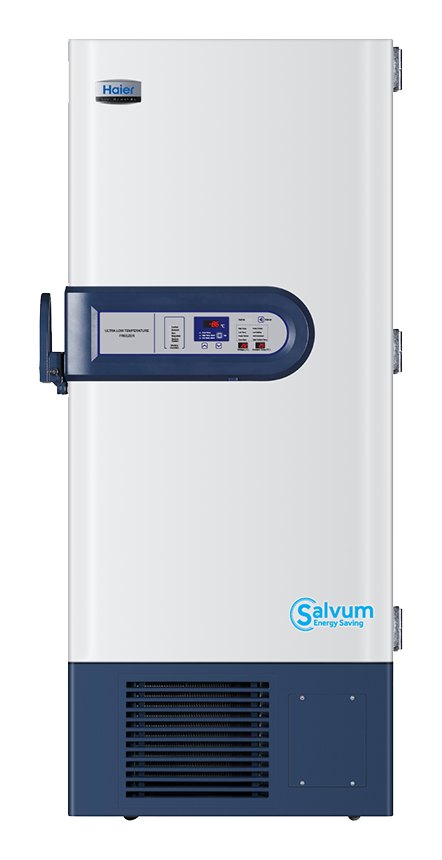

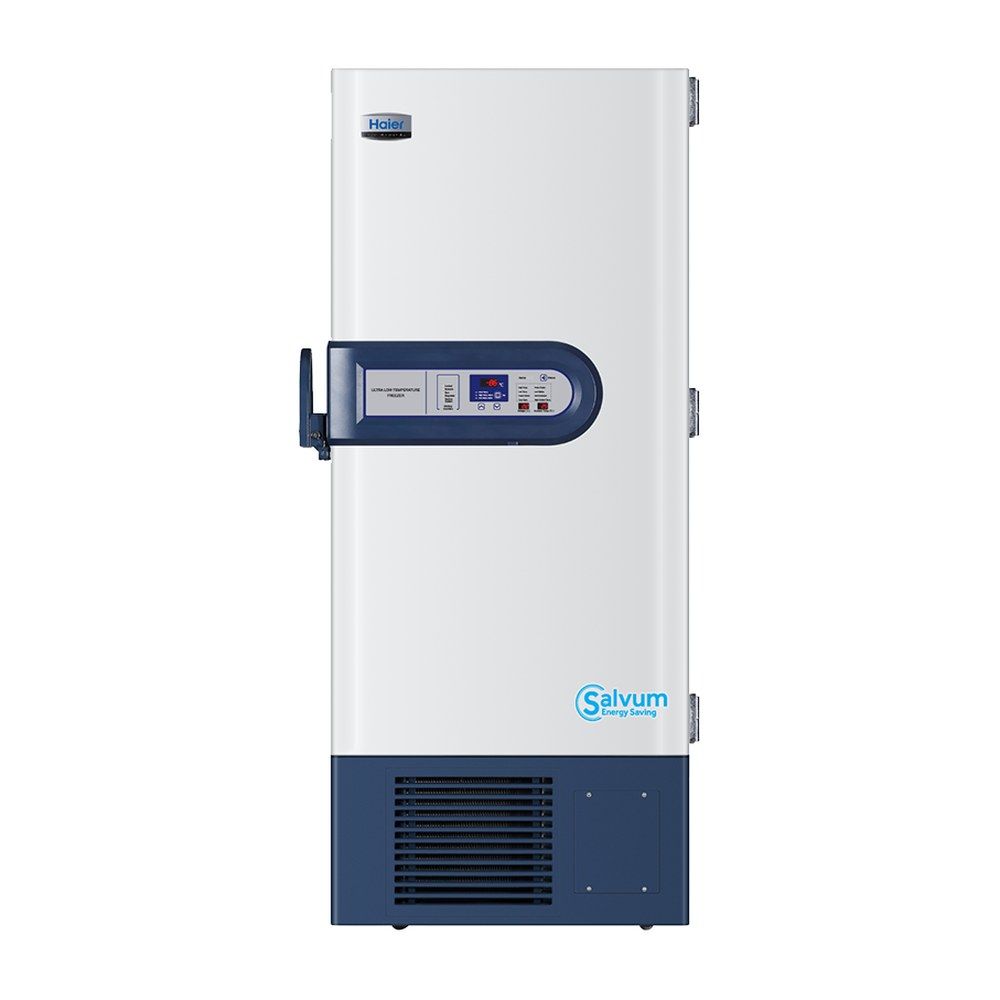

Haier Biomedical DW-86L338J 저에너지 LED 초저온 냉동고

견적 받기

Haier Biomedical DW-86L338J는 -40~-86 °C를 1 °C 단위로 설정하는 338~490 L급 저에너지 직립형 초저온 냉동고(ULT 디프프리저)입니다. LED 표시창과 마이크로프로세서 제어를 갖췄고, 병원과 연구실의 좁은 시료실에서 생체 시료를 장기 보관하는 데 알맞습니다.

단열 내부 도어가 열린 칸만 외기와 닿게 하므로 서리가 늦게 생기고, VIP 단열 패널이 도어를 연 뒤의 온도 회복 부담을 낮춥니다. 작동 소음은 49~50 dB(A)라서 실험대 곁에 놓아도 업무에 방해가 적습니다. 이 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

338 ~ 490 L

6개 모델의 유효 용량 범위

823 ~ 953 mm

J·E 모델의 외형 폭 범위

2 / 4개

냉기 손실을 나누는 내부 도어 수

1 °C

LED 표시창의 온도 설정 단위

특징

소형 직립형의
칸별 도어 구조

핵심 특징현장에서 달라지는 점
단열 내부 도어와 구획 구조필요한 칸만 열고 시료를 꺼내므로 나머지 칸의 냉기와 서리 상태가 유지됩니다.
VIP 단열 패널캐비닛 단열 성능이 높아 도어를 연 뒤에도 온도가 쉽게 오르지 않습니다.
LED 표시창과 마이크로프로세서 제어캐비닛·설정·주변 온도와 입력 전압이 큰 숫자로 표시되어 멀리서도 읽을 수 있습니다.
부저·점멸등 경보와 원격 접점현장에서는 소리와 빛으로 알리고, 원격 접점은 별도 감시 장치로 신호를 넘깁니다.
USB 이력 다운로드직립형 모델은 USB로 온도 이력을 내려받아 점검 기록으로 보관할 수 있습니다.
높이 조절 선반선반 높이를 조절해 상자 높이에 맞춰 칸을 나누고 빈 공간을 줄일 수 있습니다.

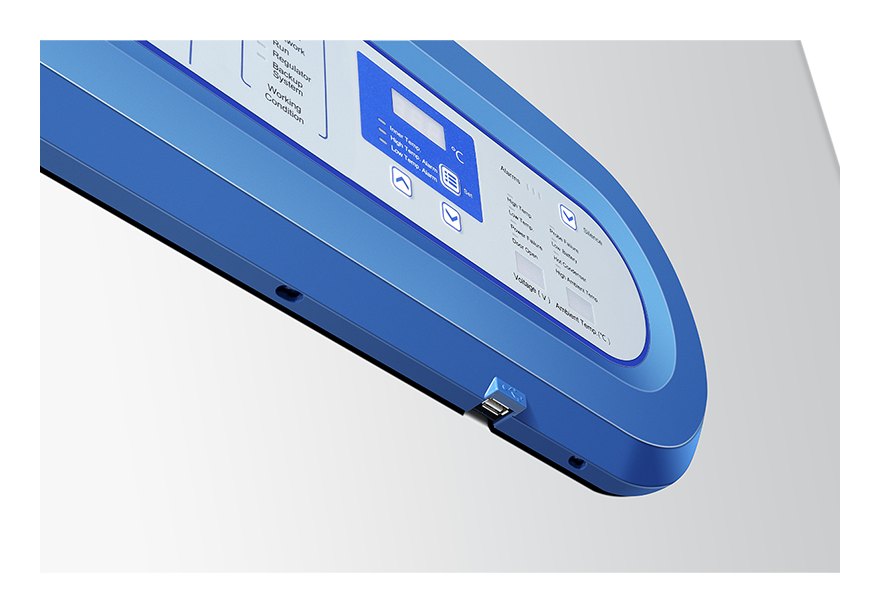

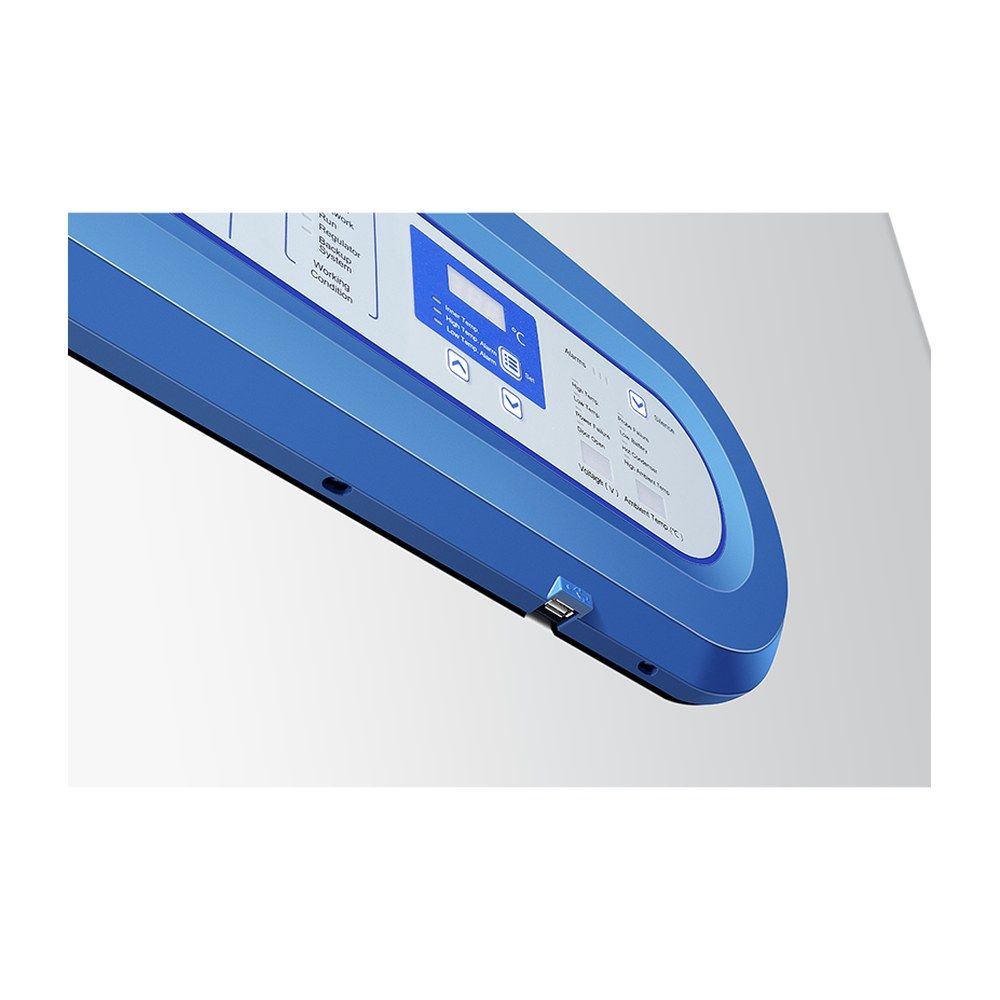

Haier Biomedical DW-86L338J 저에너지 초저온 냉동고 (LED) - LED 조작부와 USB 포트 확대

LED 조작부와 USB 포트

LED 표시창에는 캐비닛·설정·주변 온도와 입력 전압이 나타납니다. 온도 이력은 USB 포트로 내려받습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

반입·설치

좁은 시료실 기준
외형과 포장 높이

J·E 모델 4종 가운데 DW-86L338J는 외형 높이가 1,871 mm로 나머지 1,980 mm보다 109 mm 낮습니다. 포장 높이도 2,040 mm로 2,130 mm급보다 90 mm 낮아, 천장이 낮은 시료실이나 엘리베이터에서 높이 여유가 생깁니다. 깊이는 DW-86L388J만 980 mm이고 338J·486E·490J는 900 mm이므로, 복도 쪽으로 튀어나오는 길이를 줄이려면 후자를 고르세요.

  • 순중량 / 총중량 — 238 / 278 kg(338J)부터 295 / 335 kg(490J)까지입니다. 가장 무거운 모델의 바닥 하중을 먼저 점검하세요.
  • 포장 폭 — 887~1,020 mm로 본체보다 넓으니, 출입문을 포장 상태로 통과할 수 있는지 확인하세요.
  • 주변 온도 — 10~32 °C에서 운전하도록 설계되었으므로 공조가 유지되는 실내가 알맞습니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

내부 도어

2구획과 4구획,
무엇이 다른가

338 L급 두 모델과 DW-86L388J는 내부 도어가 2개이고, DW-86L486E와 DW-86L490J·490JA는 4개입니다. 내부 폭은 2구획 모델이 465 mm, 4구획 모델이 590 mm로 더 넓어서, 칸을 잘게 나눠 시료군별로 따로 여닫을 수 있습니다.

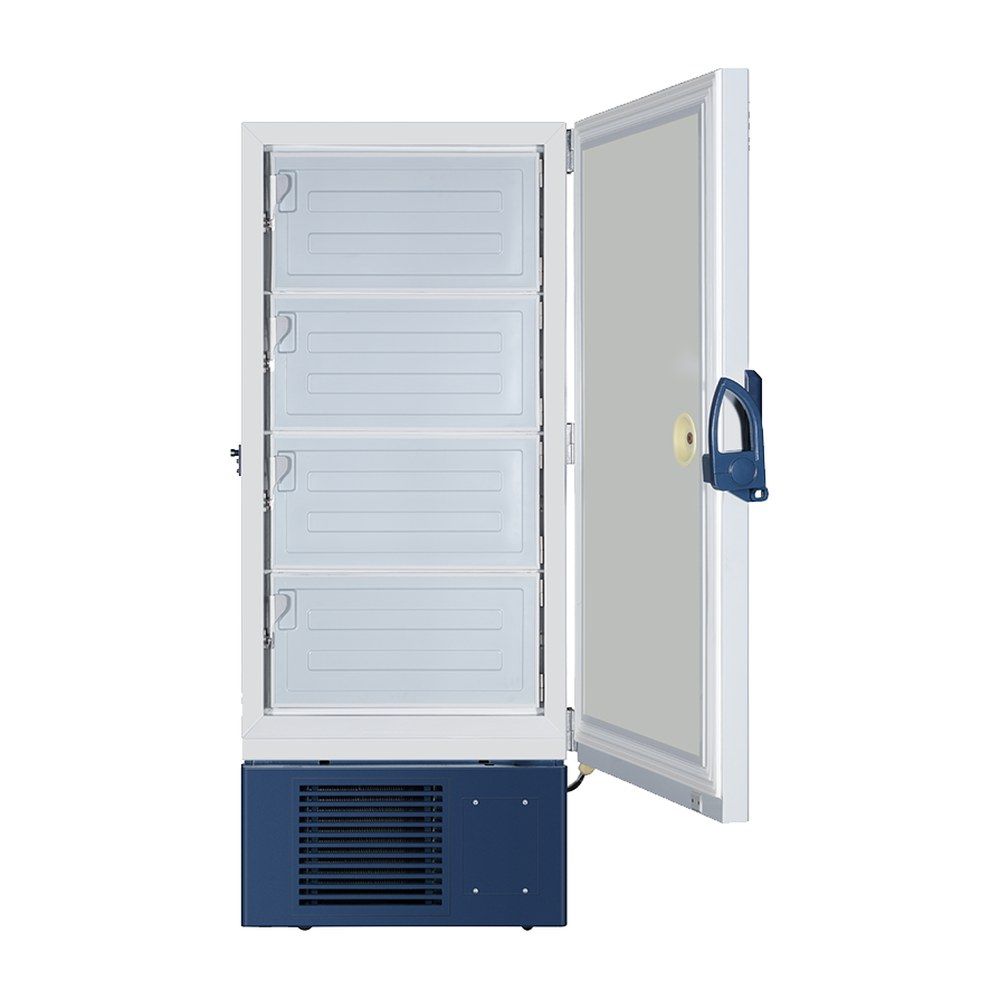

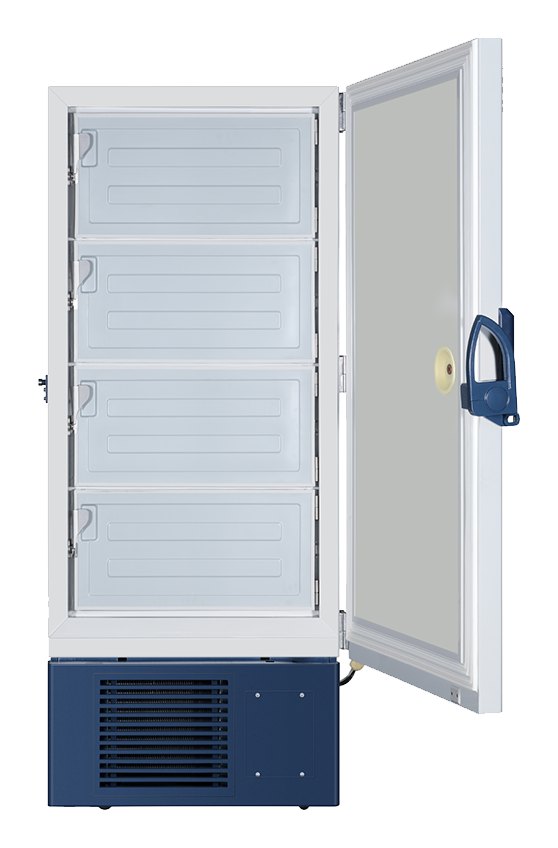

Haier Biomedical DW-86L338J 저에너지 초저온 냉동고 (LED) - 외측 도어를 열어 단열 내부 도어 4개가 보이는 챔버

열린 칸만 외기와 접하는 내부 도어

외측 도어에는 가스켓 4개, 내부 도어에는 도어마다 1개가 붙어 총 5겹으로 닫힙니다. 시료를 꺼낼 때 열리는 칸이 한정되므로 나머지 칸에 서리가 쌓이는 속도가 느려집니다. 가열식 환기 포트와 압력 평형 포트는 도어를 다시 여는 부담을 덜어 줍니다.

전원 환경

전압이 불안정한
시설의 압축기 보호

이 시리즈는 전압 보상과 고전압 보호를 기본으로 갖춰, 입력 전압이 흔들리는 시설에서도 압축기를 보호합니다. 사용자가 정하는 보호 코드로 오조작도 막습니다.

정전 뒤 여러 대가 동시에 기동하면 건물 전원에 부하가 걸리므로, 기동 지연 기능으로 시간을 어긋나게 하세요. 국내 220 V / 60 Hz 전원에는 DW-86L338JA와 DW-86L490JA처럼 A가 붙은 UL 인증 모델을 선택하세요.

사양

DW-86L338J 시리즈
6개 모델 비교 사양

항목DW-86L338JDW-86L338JADW-86L388JDW-86L486EDW-86L490JDW-86L490JA
유효 용량338 L (11.9 cu ft)338 L388 L (13.7 cu ft)486 L (17.1 cu ft)490 L (17.3 cu ft)490 L
내부 도어2개2개2개4개4개4개
인증CE, ULULCECECEUL
전원해당 없음220 V / 60 Hz해당 없음해당 없음해당 없음220 V / 60 Hz

J·E 모델 외형·중량 사양

항목DW-86L338JDW-86L388JDW-86L486EDW-86L490J
외형 치수 (W×D×H)823 × 900 × 1,871 mm830 × 980 × 1,980 mm953 × 900 × 1,980 mm873 × 900 × 1,980 mm
내부 치수 (W×D×H)465 × 630 × 1,165 mm465 × 716 × 1,310 mm590 × 630 × 1,310 mm590 × 630 × 1,310 mm
포장 치수 (W×D×H)887 × 995 × 2,040 mm890 × 1,090 × 2,130 mm1,020 × 1,020 × 2,130 mm920 × 990 × 2,130 mm
순중량 / 총중량238 / 278 kg255 / 286 kg290 / 310 kg295 / 335 kg
작동 소음50 dB(A)50 dB(A)49 dB(A)50 dB(A)

시리즈 공통 사양

항목사양
형태직립형(Upright)
냉각 성능 / 온도 설정 범위-86 °C / -40 ~ -86 °C (1 °C 단위)
냉각 방식 / 성에 제거직접 냉각(Direct Cooling) / 수동 제상
냉매탄화수소(HC)
컨트롤러 / 디스플레이마이크로프로세서 / LED 표시창(캐비닛·설정·주변 온도, 입력 전압)
단열VIP 단열 패널, 단열 내부 도어
도어 가스켓외측 4개, 내부 도어당 1개
선반높이 조절식
주변 온도10 ~ 32 °C
전원A 접미 모델 220 V / 60 Hz
보호 기능전압 보상, 고전압 보호, 사용자 설정 보호 코드, 기동 지연
경보 항목고온·저온, 정전, 센서 오류, 필터 청소, 배터리 부족, 주변 고온, 도어 열림, 응축기 과열
경보 출력부저, 점멸등, 원격 경보 접점
인터페이스USB(온도 이력 다운로드, 직립형)
환기·압력 포트가열식 환기 포트, 압력 평형 포트
포트홀(Access Port)2개
선택 사양온도 기록계, 보관 랙, 보관 상자
인증CE, UL, RoHS

활용 분야

소형 직립형이 맞는
시료 보관 현장

  • 병원 검사실 — 바이러스와 세균 시료를 소규모로 보관합니다.
  • 질병관리·방역 기관 — 역학 조사용 시료를 별도 보관실 없이 실험 공간 가까이에 둡니다.
  • 대학·연구소 연구실 — 연구 그룹 단위의 효소와 세포 시료를 보관합니다.
  • 전자·화학 실험실 — 반응 시약과 생체 유래 시료를 -86 °C에서 관리합니다.

선택 가이드

용량과 구획 수로 고르는
저에너지 LED 모델

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
천장이 낮고 가장 작게 시작할 때DW-86L338J외형 높이 1,871 mm, 포장 높이 2,040 mm로 가장 낮습니다.
국내 220 V / 60 Hz 전원에 338 L급을 설치할 때DW-86L338JA60 Hz 구동 UL 인증을 받은 338 L급 A 접미 모델입니다.
폭을 좁게 하면서 388 L를 둘 때DW-86L388J외형 폭 830 mm에 내부 도어 2개 구성입니다.
4구획으로 나눠 보관할 때DW-86L486E · DW-86L490J내부 폭 590 mm에 내부 도어 4개라서 시료군별로 칸을 나눠 둘 수 있습니다.
국내 전원에 4구획이 필요할 때DW-86L490JA4구획 구성에 60 Hz 구동 UL 인증을 받은 A 접미 모델입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

기록과 정리용
선택 사양

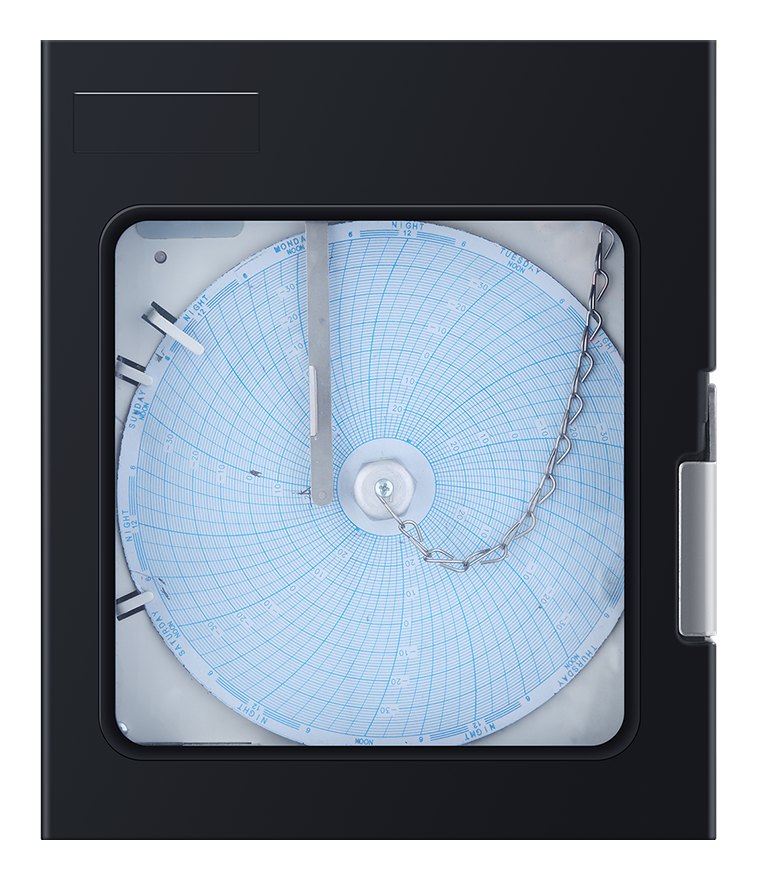

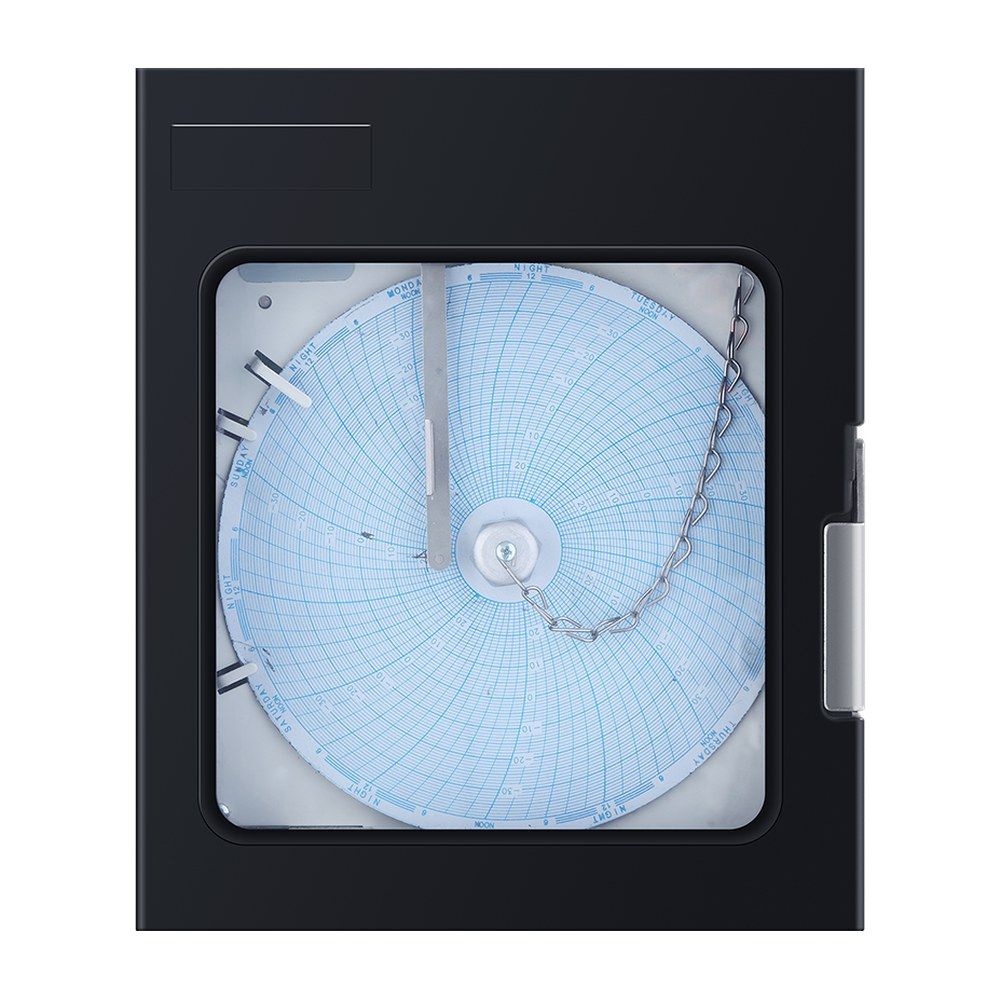

Haier Biomedical DW-86L338J 저에너지 초저온 냉동고 (LED) - 원형 온도 기록계 확대

원형 온도 기록계

온도 기록계는 본체 표시와 별개로 챔버 온도 변화를 기록지에 남기는 선택 사양입니다.

  • 보관 랙 — 상자를 단 단위로 정리하는 전용 랙입니다.
  • 보관 상자 — 랙에 맞춘 시료 보관용 상자입니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
