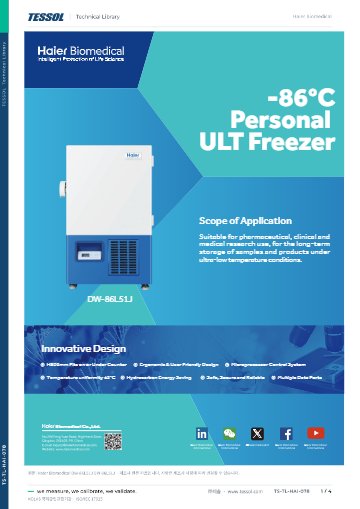

제품 자료
제품문의 구매하기

작업대 가까이에서 쓰는
언더카운터 초저온 냉동고

Haier Biomedical DW-86L51J·DW-86L100J 언더카운터 초저온 냉동고

견적 받기

Haier Biomedical DW-86L51J·DW-86L100J는 HC 냉매로 -86 °C까지 내리는 51 L·100 L급 언더카운터 초저온 냉동고(소형 ULT 프리저)입니다. 임상·연구·격리 구역의 소량 시료를 작업대 가까이에서 보관하기에 알맞습니다.

높이 810 mm의 본체는 작업대 아래와 위 어느 쪽에도 놓을 수 있습니다. 이중 스테인리스 내측 도어와 4중 가스켓이 시료를 꺼내는 동안의 냉기 유출을 줄이고, 작동 소음은 46.8 dB(A)로 낮습니다. 이 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

51 L · 100 L

두 가지 소형 용량

5.5 kWh/24h

100 L 모델 일일 소비전력

120분

정전 뒤 -80 °C에서 -50 °C까지 오르는 시간

15년 이상

USB에 쌓이는 운전 이력

특징

작은 몸체에 담은
초저온 보관 구조

핵심 특징현장에서 달라지는 점
HC 냉매 고효율 냉각 시스템작은 몸체에서 -86 °C까지 내리면서도 하루 소비전력이 낮아, 작업대 밑에서 상시 가동해도 전력 부담이 크지 않습니다.
한 손 개폐 인체공학 손잡이랙이나 상자를 한 손에 든 채 도어를 열 수 있어 입출고 시간이 짧아지고, 그만큼 외기 유입도 줄어듭니다.
이중 스테인리스 내측 도어필요한 칸만 열어 나머지 공간의 냉기가 빠져나가지 않게 합니다(DW-86L100J는 2개, DW-86L51J는 1개).
70 mm 단열층과 VIP 25 mm 이상정전 때 챔버 온도가 오르는 속도를 늦춰, 시료를 다른 냉동고로 옮길 시간을 벌어 줍니다.
24시간 이상 배터리 백업 경보정전 중에도 부저와 점멸등이 작동하므로, 야간 정전도 담당자가 알아차릴 수 있습니다.
USB · RS485 · 5 V 전원 포트운전 이력은 USB로 내려받고, RS485로 외부 감시 설비와 연결하며, 5 V 포트는 점검 장비 전원으로 쓸 수 있습니다.

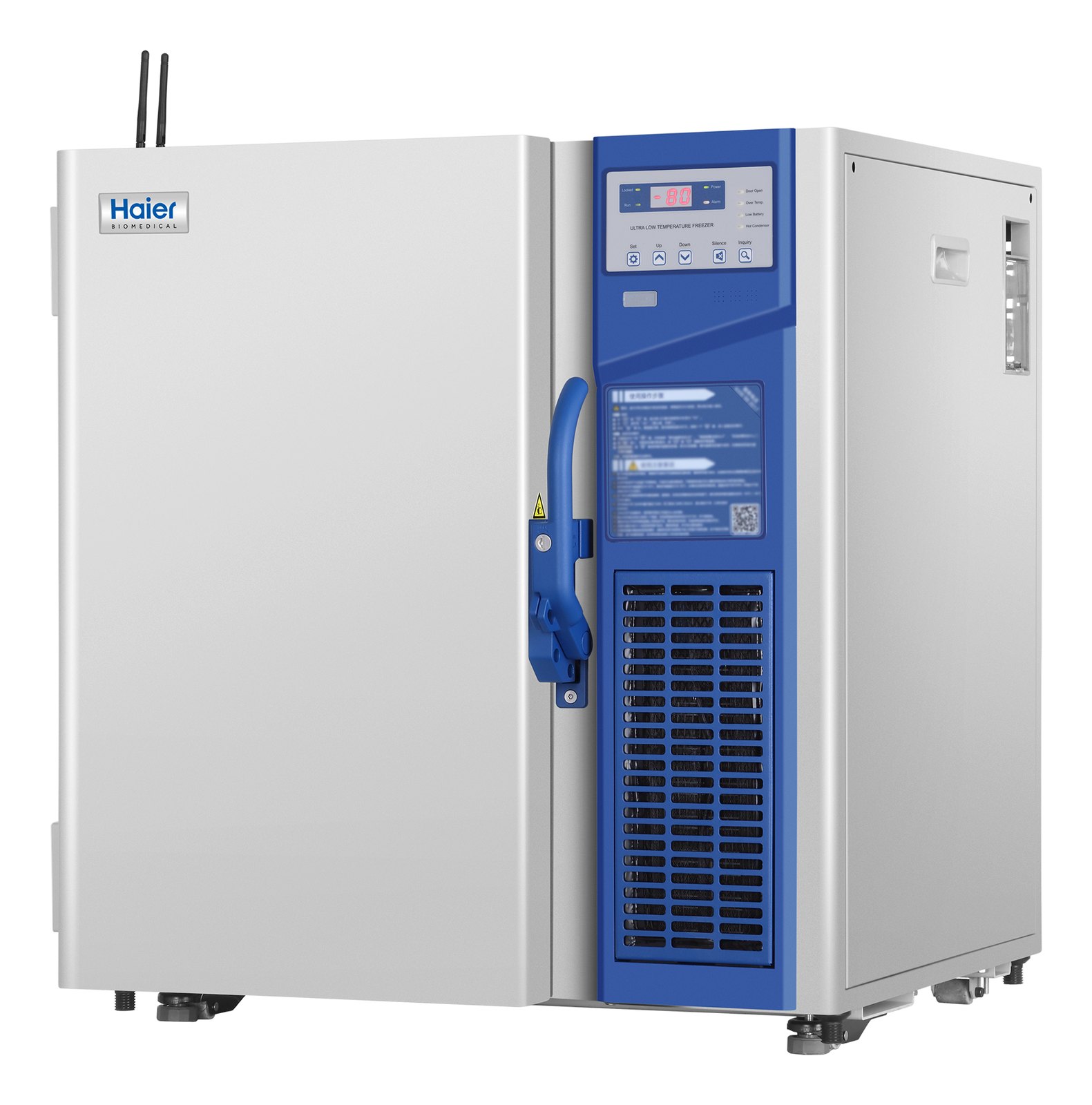

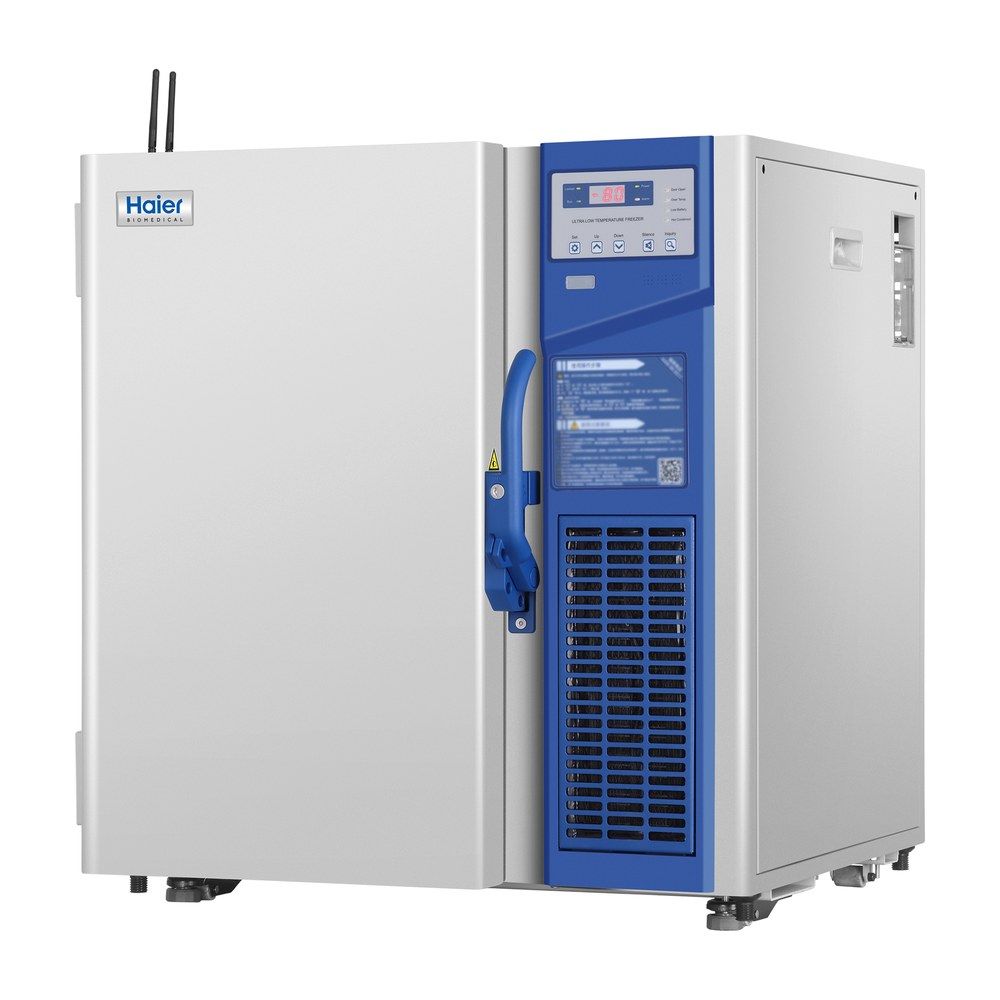

Haier Biomedical DW-86L51J 언더카운터 초저온 냉동고 - 본체 사선 외관

본체 사선 외관

DW-86L100J의 외형은 770 × 660 × 810 mm이고 순중량은 108 kg입니다.

설치·적재

작업대 아래 설치와
적재 공간 계산

작업대 상판 아래 유효 높이가 본체 높이 810 mm보다 커야 하고, 도어를 여닫을 앞쪽 여유도 함께 잡아야 합니다. DW-86L100J의 내부는 330 × 481 × 630 mm, 내부 선반은 폭 314 mm, 깊이 465 mm이므로 랙과 상자는 이 치수 안에 배치하세요.

공간이 부족한 실험실에서는 본체를 겹쳐 쌓아 높이 방향으로 설치할 수도 있습니다. 순중량 108 kg의 본체는 캐스터 4개로 자리를 잡은 뒤 고정 발 2개로 바닥에 세웁니다.

  • 반입: 포장 상태 830 × 710 × 970 mm, 총중량 132 kg — 출입문 폭과 높이는 포장 치수 기준으로 재세요.
  • 포트홀: 1개 — 외부 센서 케이블은 이 구멍으로 챔버에 넣습니다.
  • 열쇠: 4개 — 자물쇠를 더 장착하면 야간과 주말의 시료 반출을 막을 수 있습니다.

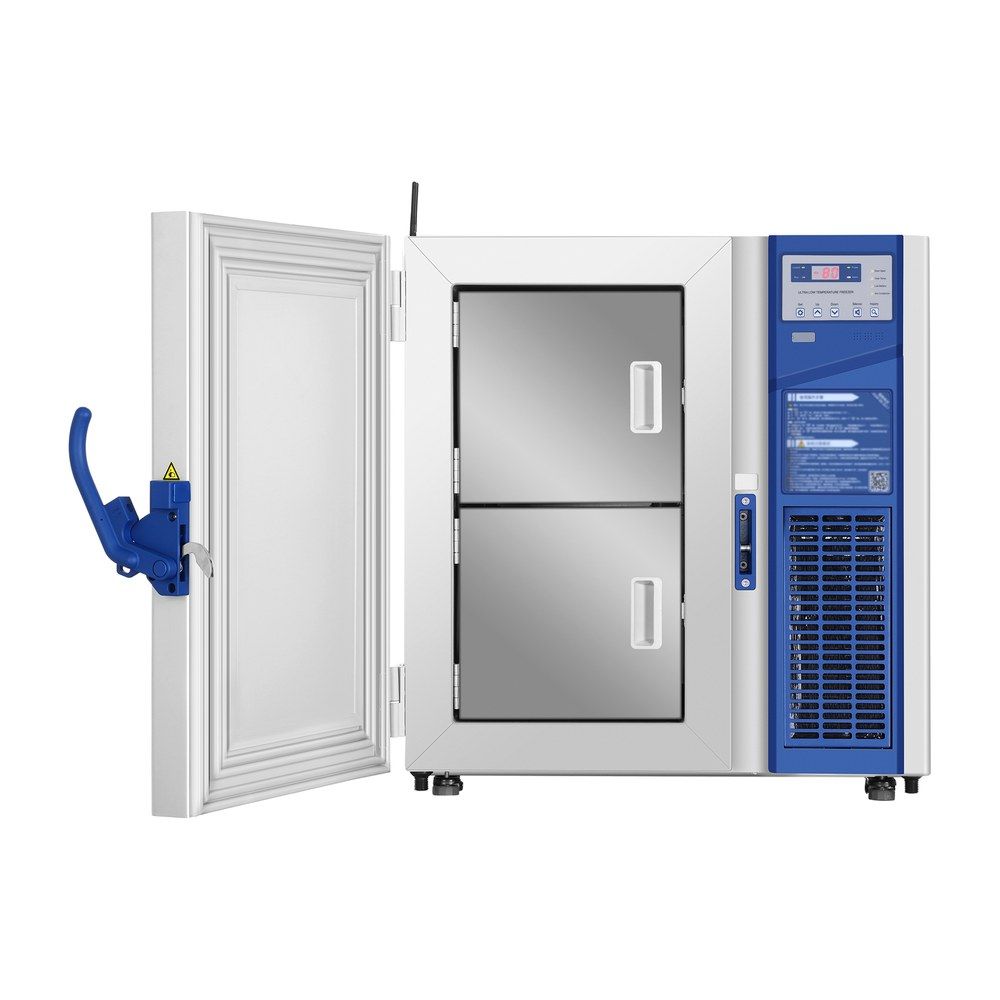

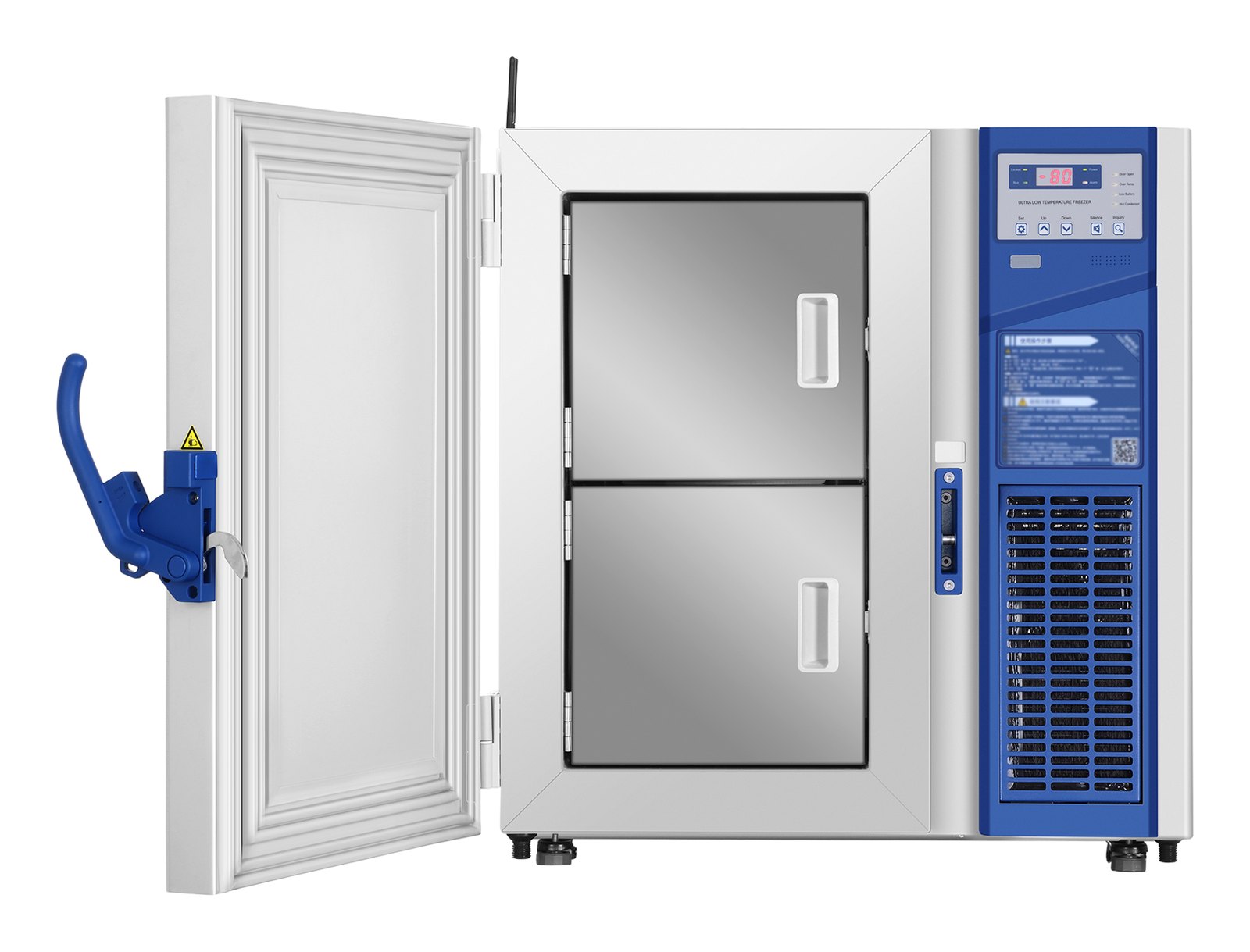

Haier Biomedical DW-86L51J 언더카운터 초저온 냉동고 - 외측 도어를 열어 스테인리스 내부 도어 2개가 보이는 본체

한 손으로 여는 손잡이와 이중 내측 도어

외측 도어 손잡이는 한 손으로 당겨 열 수 있어 랙이나 상자를 든 채 입출고할 수 있습니다. 안쪽의 스테인리스 내측 도어는 이중 구조로 열리는 면적을 줄이고, 필터는 공구 없이 분리할 수 있어 청소 때 별도 장비가 필요 없습니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

정전 대비

정전 때와 신규 설치 때의
온도 변화 시간

주변 온도 25 °C에서 -80 °C까지 내리는 데 310분이 걸리고, 정전으로 -80 °C에서 -50 °C까지 오르는 데는 120분이 걸립니다. 앞의 값은 신규 설치 후 시료를 넣을 시점을, 뒤의 값은 정전 때 시료를 옮겨야 하는 제한 시간을 정하는 기준입니다.

정전 중에도 배터리 백업이 24시간 이상 경보를 유지하며, 경보는 부저와 점멸등으로 알립니다. 감시 항목은 고온·저온, 응축기 과열, 고전압·저전압, 센서 오류, 배터리 부족, 주변 고온, 도어 열림이고, 원격 경보 접점이 외부 설비로 신호를 전달합니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

사양

DW-86L51J와 DW-86L100J
비교 사양

항목DW-86L51JDW-86L100J
유효 용량51 L (1.8 cu ft)100 L (3.5 cu ft)
형태직립형직립형
내측 도어1개2개
디스플레이LEDLED
인증CE, ULCE, UL

DW-86L100J 상세 사양

항목사양
냉각 성능 / 온도 범위-86 °C / -40 ~ -86 °C
온도 설정 정밀도1 °C 단위
냉각 시간 (주변 25 °C에서 -80 °C까지)310분
승온 시간 (주변 25 °C, -80 °C에서 -50 °C까지)120분
온도 균일도±4 °C
작동 소음46.8 dB(A)
일일 소비전력5.5 kWh/24h
기후 등급N
냉각 방식 / 성에 제거직접 냉각 / 수동 제상
냉매HC
컨트롤러 / 디스플레이마이크로프로세서 / LED
단열70 mm 단열층, VIP 25 mm 이상, 4중 가스켓
내측 도어 / 열쇠이중 스테인리스 내측 도어 2개 / 열쇠 4개(자물쇠 장착 가능)
내부 선반 (폭 × 깊이)314 × 465 mm
내부 치수 (W×D×H)330 × 481 × 630 mm
외형 치수 (W×D×H)770 × 660 × 810 mm
포장 치수 (W×D×H)830 × 710 × 970 mm
순중량 / 총중량108 / 132 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)44 / 88 / 88대
이동·고정캐스터 4개, 고정 발 2개
포트홀(Access Port)1개
인터페이스USB(15년 이상 운전 데이터 저장), RS485, 5 V 전원 포트
경보 항목고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 주변 고온, 도어 열림
경보 출력부저, 점멸등, 원격 경보 접점, 정전 시 24시간 이상 배터리 백업
선택 사양IoT 모듈(실시간 모니터링·기록·온도 곡선)
인증CE, UL

활용 분야

작업대 가까이에서
쓰는 초저온 보관

  • 대학·병원 검사실 — 바이러스, 세균 시료와 생물 제품을 작업대 옆에서 -86 °C로 보관합니다.
  • 질병관리 기관 — 검사 대기 시료를 대형 냉동고까지 옮기지 않고 가까운 곳에 둡니다.
  • 격리(Quarantine) 구역 — 출입이 제한된 공간 안에서 소량 시료를 별도 보관합니다.
  • 전자·화학 실험실 — 저온 시험 재료와 극저온 시험 시료를 소량 단위로 관리합니다.

선택 가이드

용량과 설정 온도에 맞는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
시료가 적고 내측 도어 1개로 충분할 때DW-86L51J내측 도어 1개를 갖춘 가장 작은 용량의 모델입니다.
칸을 나눠 상자를 분류하고 상세 치수를 검토할 때DW-86L100J내측 도어 2개로 칸을 나누고, 내부 선반 치수로 상자 배치를 계획할 수 있습니다.
-20 °C대 설정까지 한 대로 쓰고 싶을 때Stirling Compact DW-86L100STL-20 ~ -86 °C 범위에서 온도를 설정할 수 있습니다.
차량으로 시료를 옮겨야 할 때Mini DW-80WZ15차량 직류 24 V 전원으로 -80 °C 운송을 지원합니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
