Haier Biomedical Stirling Compact DW-86L100STL 초저온 냉동고

Haier Biomedical Stirling Compact DW-86L100STL 초저온 냉동고

MODEL
DW-86L100STL
브랜드
Haier Biomedical

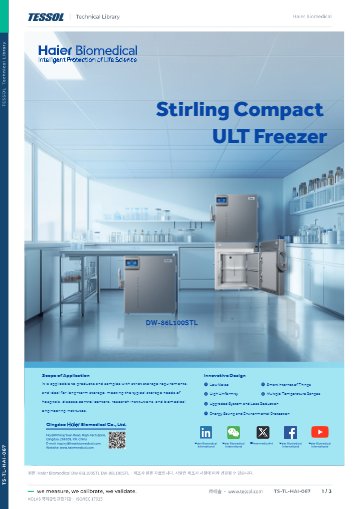

제품 자료
제품문의 구매하기

압축기와 오일 없이 냉각하는
벤치탑·언더카운터 냉동고

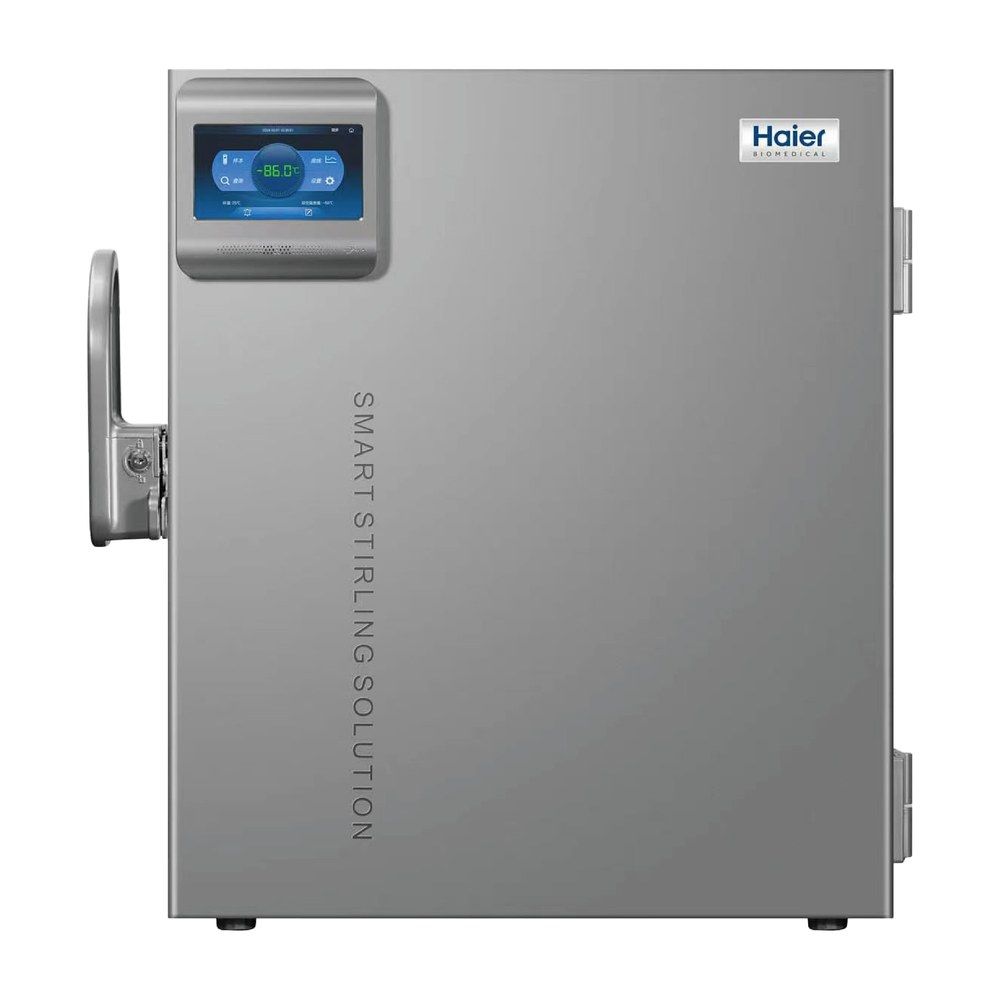

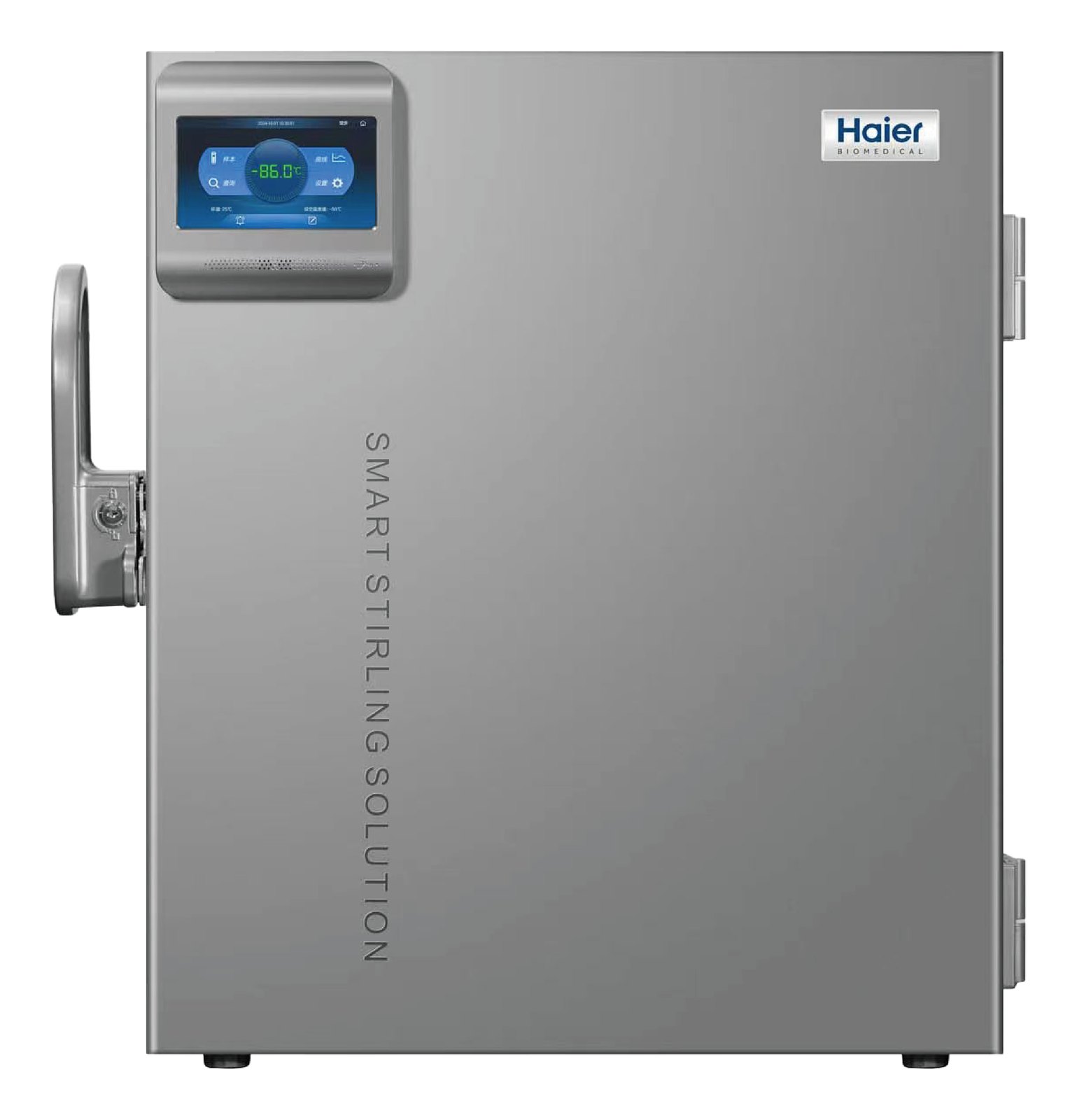

Haier Biomedical Stirling Compact DW-86L100STL 초저온 냉동고

견적 받기

Haier Biomedical Stirling Compact DW-86L100STL은 -20~-86 °C를 설정하는 100 L급 소형 초저온 냉동고(벤치탑·언더카운터 ULT 프리저)입니다. 압축기와 오일이 없는 스털링 냉각 방식이어서, 병원·연구기관의 고가 시료를 좁은 공간에서 보관하기에 알맞습니다.

PID 제어로 전 설정 구간의 온도 변동이 ±0.5 °C 이내이고 챔버 균일도는 ±2 °C 이내입니다. 작동 소음은 46.3 dB(A) 이하이며 냉매는 100% 자연 냉매입니다. 이 소형 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

-20 ~ -86 °C

시료별로 정하는 설정 온도 범위

100 L

소형 챔버 용량

3 kWh/일

-80 °C 운전 시 소비전력

7인치

터치스크린 조작 화면

특징

무오일 냉각과
정밀 온도 제어

핵심 특징현장에서 달라지는 점
압축기와 오일이 없는 스털링 냉각오일 순환 부품이 없는 구조라 소형 본체에서 -86 °C까지 내려가고, 소비전력도 낮게 유지됩니다.
PID 온도 제어, 변동 ±0.5 °C-20 °C대와 -80 °C대 어느 설정에서도 온도 흔들림이 작아, 시료가 받는 열 스트레스가 줄어듭니다.
7인치 LCD 터치스크린설정과 상태를 큰 화면에서 바로 확인하고 조작할 수 있어, 교대 근무자 사이 인수인계가 쉬워집니다.
개선형 압력 해소 포트도어를 닫은 직후의 진공 압력을 풀어 주므로 약 60초 뒤에 다시 열 수 있습니다.
인체공학 손잡이와 슬라이드 트랙낮은 위치에 설치해도 작은 힘으로 도어를 여닫을 수 있어 작업자의 허리 부담이 줄어듭니다.
비밀번호 잠금, 자물쇠, 선택 지문·NFC 잠금공용 실험실에서 허가받은 사용자만 시료에 접근하도록 접근 단계를 나눌 수 있습니다.

설치 방식

벤치탑·적층·언더카운터
설치 검토

외형은 779 × 820 × 816 mm이며, 같은 본체를 실험대 위에 올리거나 다른 장비 위에 쌓거나 작업대 아래에 넣어 쓸 수 있습니다. 손잡이와 힌지를 제외한 본체 폭은 705 mm입니다. 반입 경로의 문 폭은 포장 치수 850 × 920 × 1000 mm를 기준으로 먼저 따져 보세요.

도어를 닫으면 개선형 압력 해소 포트가 내부 압력을 풀어 주어 약 60초 뒤에 다시 열 수 있습니다. 입출고를 여러 번 반복하는 작업에서도 도어가 눌려 붙어 지체되는 일이 줄어듭니다.

손잡이와 슬라이드 트랙을 갖춘 도어

인체공학 손잡이와 슬라이드 트랙이 낮은 위치에 놓인 장비를 여닫을 때 드는 힘을 줄입니다. 언더카운터 설치처럼 허리를 굽혀야 하는 배치에서 특히 효과가 큽니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

수납 계획

선반 하중과
2인치 박스 수납

내부는 440 × 444 × 505 mm이고 선반은 425 × 430 mm에 최대 하중 90 kg입니다. 2인치 박스용 랙 6개를 넣으면 박스 72개를 보관합니다. 박스 한 개에 2 mL 바이알 100개(10×10)를 꽂는 일반 구성이라면 한 대로 바이알 7,200개를 관리합니다.

설정 범위가 -20 °C부터 시작하므로 초저온 시료와 -20 °C대 시료를 같은 장비에서 시기별로 나눠 운용할 수도 있습니다. 설정을 바꾼 뒤에는 온도가 안정된 것을 확인하고 시료를 옮기세요.

사양

DW-86L100STL
상세 사양

항목사양
형태 / 설치직립형 소형 / 벤치탑·적층·언더카운터 설치
냉각 성능 / 온도 설정 범위-86 °C / -20 ~ -86 °C
온도 균일도≤±2 °C
온도 변동 (PID 제어)±0.5 °C (-20 ~ -86 °C 전 구간)
소비전력3 kWh/일 (-80 °C 운전 시)
최대 전력300 W
작동 소음≤46.3 dB(A)
유효 용량100 L (3.5 cu ft)
기후 등급N
냉각 방식 / 성에 제거직접 냉각 / 수동 제상
냉각 시스템압축기·오일 없는 스털링 냉각
냉매HC, 100% 자연 냉매
컨트롤러 / 디스플레이마이크로프로세서(PID 제어) / 7인치 LCD 터치스크린
내부 치수 (W×D×H)440 × 444 × 505 mm
외형 치수 (W×D×H)779 × 820 × 816 mm
포장 치수 (W×D×H)850 × 920 × 1000 mm
본체 폭 (손잡이·힌지 제외)705 mm
선반 치수 (W×D) / 선반당 최대 하중425 × 430 mm / 90 kg
랙 수량 / 2인치 박스 수납6개 / 72개
컨테이너 적재 (20ft / 40ft / 40ft HC)24 / 52 / 52대
전원220 V / 60 Hz
압력 조절 포트개선형 압력 해소 포트(재개방 약 60초)
도어인체공학 손잡이, 슬라이드 트랙
경보 항목고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 주변 고온, 도어 열림
인터페이스USB, RS485
보안비밀번호 잠금, 자물쇠, 선택 사양 지문 잠금·NFC 잠금
인증CE, UL

활용 분야

좁은 공간의
초저온 보관 현장

  • 병원 검사실 — 병동 가까운 검사실 한쪽에 두고 재검사용 검체를 -80 °C대로 보관합니다.
  • 질병관리 기관 — 보관 조건이 까다로운 시료를 소형 장비 한 대로 따로 관리합니다.
  • 연구기관 — 실험대 위나 아래에 놓아 연구 그룹별 시료를 개별 장비에 나눠 둡니다.
  • 의공학 연구소 — 시험용 생체 재료를 -20 °C대부터 -80 °C대까지 조건별로 보관합니다.

선택 가이드

설치 공간과 설정 온도에 맞는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
-20 °C대부터 -86 °C까지 한 대로 설정한다면DW-86L100STL설정 범위가 -20 ~ -86 °C이고 7인치 터치스크린으로 조작합니다.
51 L 규모의 소량 보관이면 충분하다면DW-86L51J51 L 용량에 내측 도어 1개를 갖춘 더 작은 모델입니다.
23 L 규모를 차량으로 옮기며 +5 °C까지 쓴다면Stirling Portable DW-86WZ25STL설정 범위가 넓고 차량 직류 전원으로 구동합니다.
400박스급 대형 보관이 필요하다면UltraEco DW-86L580BPT직립형 대형 초저온 냉동고라 용량대가 다릅니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
