Haier Biomedical Stirling Portable DW-86WZ25STL 휴대형 초저온 냉동고

Haier Biomedical Stirling Portable DW-86WZ25STL 휴대형 초저온 냉동고

MODEL
DW-86WZ25STL
브랜드
Haier Biomedical

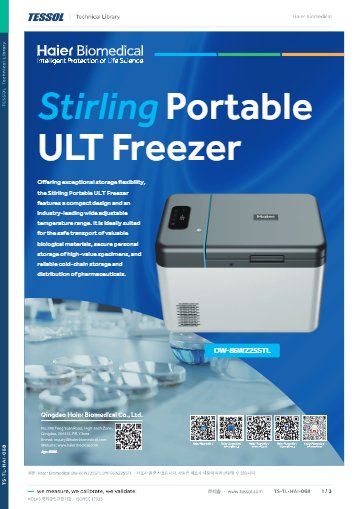

제품 자료
제품문의 구매하기

차량에 싣고 옮기는
23 L 휴대형 초저온 냉동고

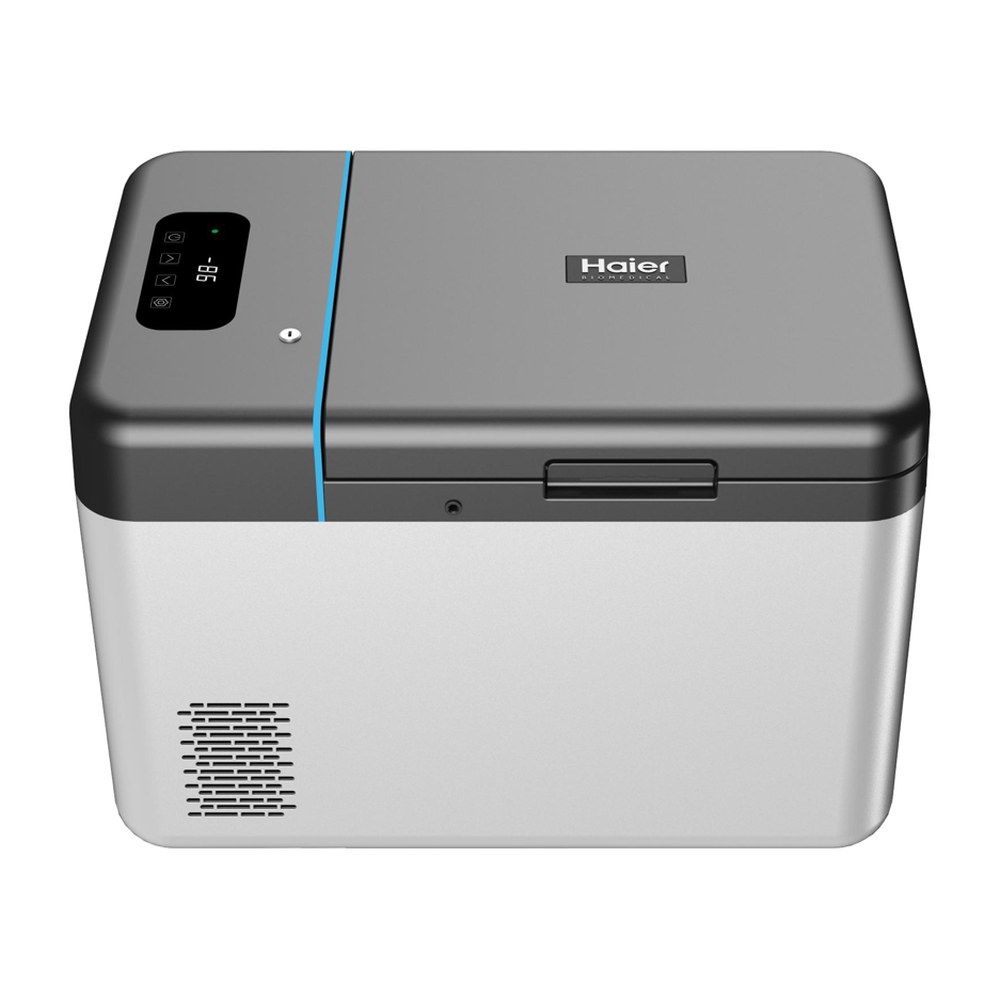

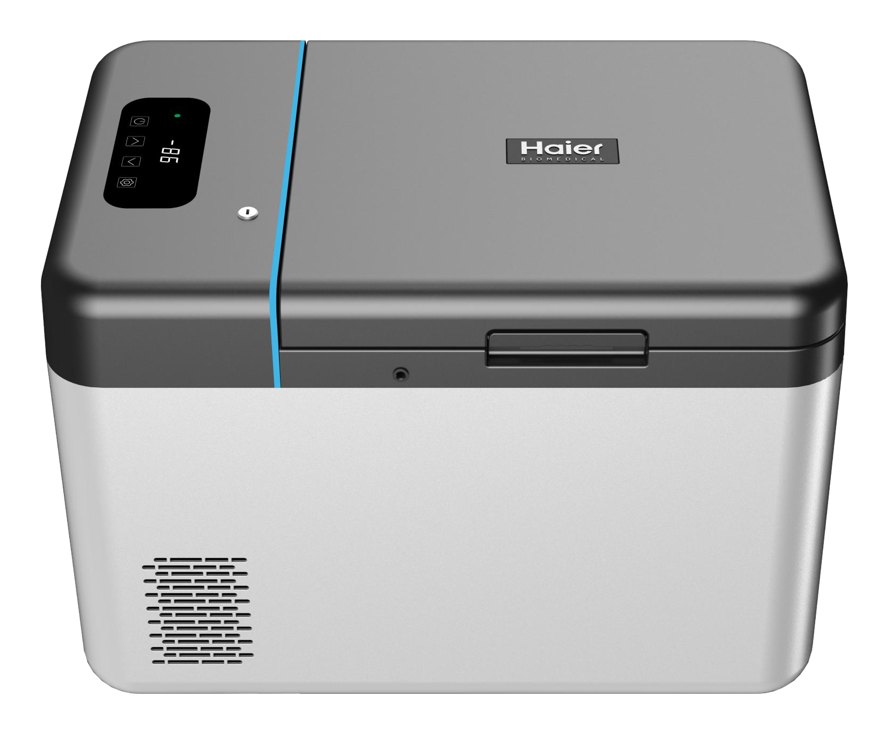

Haier Biomedical Stirling Portable DW-86WZ25STL 휴대형 초저온 냉동고

견적 받기

Haier Biomedical Stirling Portable DW-86WZ25STL은 23 L급 휴대형 초저온 냉동고(운송용 포터블 ULT)입니다. 헬륨 구동 자유 피스톤 스털링 엔진으로 +5~-86 °C를 1 °C 단위로 설정하며, 고가 생체 시료와 의약품 콜드체인을 이동 중에도 보관할 수 있습니다.

2인치 표준 박스 16개를 담는 ABS 일체형 캐비닛이 18 kg밖에 나가지 않습니다. 내진동 냉각 구조 덕분에 이동 중 진동에서도 균일도 ±3 °C 이내를 유지합니다. 교류와 차량 직류 전원을 모두 받는 이 휴대형 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

+5 ~ -86 °C

1 °C 단위로 정하는 설정 범위

18 kg

이동하기 쉬운 본체 무게

1.68 kWh/일

-80 °C 무부하 소비전력

16개

2인치 표준 박스 수납량

특징

이동 중에도 이어지는
초저온 운용

핵심 특징현장에서 달라지는 점
자유 피스톤 스털링 엔진과 중력 열사이펀헬륨으로 구동하는 엔진이 열을 모으고 열사이펀이 이를 옮기는 구조라, 소형 본체에서도 -86 °C까지 내려갑니다.
내진동 냉각 시스템차량 진동이 이어지는 운송 구간에서도 냉각 성능이 흔들리지 않도록 설계했습니다.
교류·차량 직류 겸용 전원실험실에서는 교류로, 이동 중에는 차량 12 V·24 V 직류로 바꿔 꽂으므로 냉각이 끊기지 않습니다.
+5 ~ -86 °C, 1 °C 단위 설정의약품 콜드체인 온도부터 생체 시료의 초저온까지 한 대로 맞출 수 있어, 운송 품목이 바뀌어도 장비를 바꾸지 않아도 됩니다.
RTD Pt100 Class A 센서챔버 온도를 정밀하게 측정하고, 설정 온도에서 크게 벗어나면 경보로 알립니다.
개선된 단열과 올 ABS 캐비닛냉기 보존 시간이 늘어 에너지 사용이 줄고 운송 중 온도가 안정됩니다.

전원 운용

차량 직류와 교류,
두 전원 운용

교류 전원에서는 어댑터가 직류 24 V로 변환해 장비에 공급하고, 차량에서는 직류 12 V 또는 24 V를 그대로 받습니다. 최대 전력은 100 W이며, 전류는 220 V 입력에서 0.5 A입니다.

안정 상태 소비전력은 주변 온도 25 °C, -80 °C 무부하 조건에서 하루 1.68 kWh, 평균 70 W입니다. 차량 배터리나 외부 전원 용량을 계산할 때는 이 평균값에 기동 직후의 냉각 부하를 더해 여유를 잡으세요.

교류 어댑터와 차량 직류 전원 입력

장비 측면의 전원 입력부에는 교류 어댑터와 차량용 직류 케이블을 번갈아 연결합니다. 이동 직전에 케이블 체결 상태와 표시창의 온도값을 함께 확인하세요. 출발한 뒤 전원이 끊겨 온도가 오르는 일에 대비할 수 있습니다.

운송 준비

출발 전 냉각과
수납 계획

주변 온도 25 °C에서 설정 온도까지 내리는 데 5시간 이하가 걸리므로, 시료를 넣기 전에 장비를 먼저 켜 두는 일정이 필요합니다. 도어를 열었다 닫은 뒤 -50 °C까지 회복하는 시간은 무부하 기준 110분입니다.

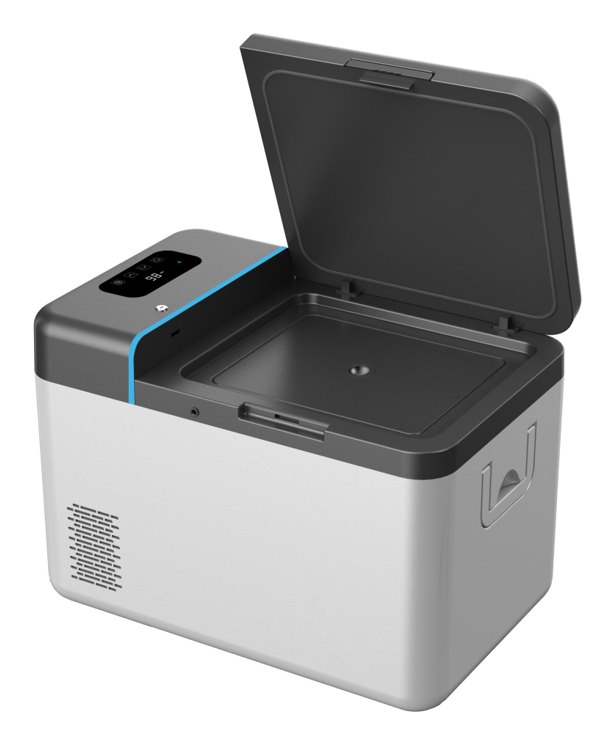

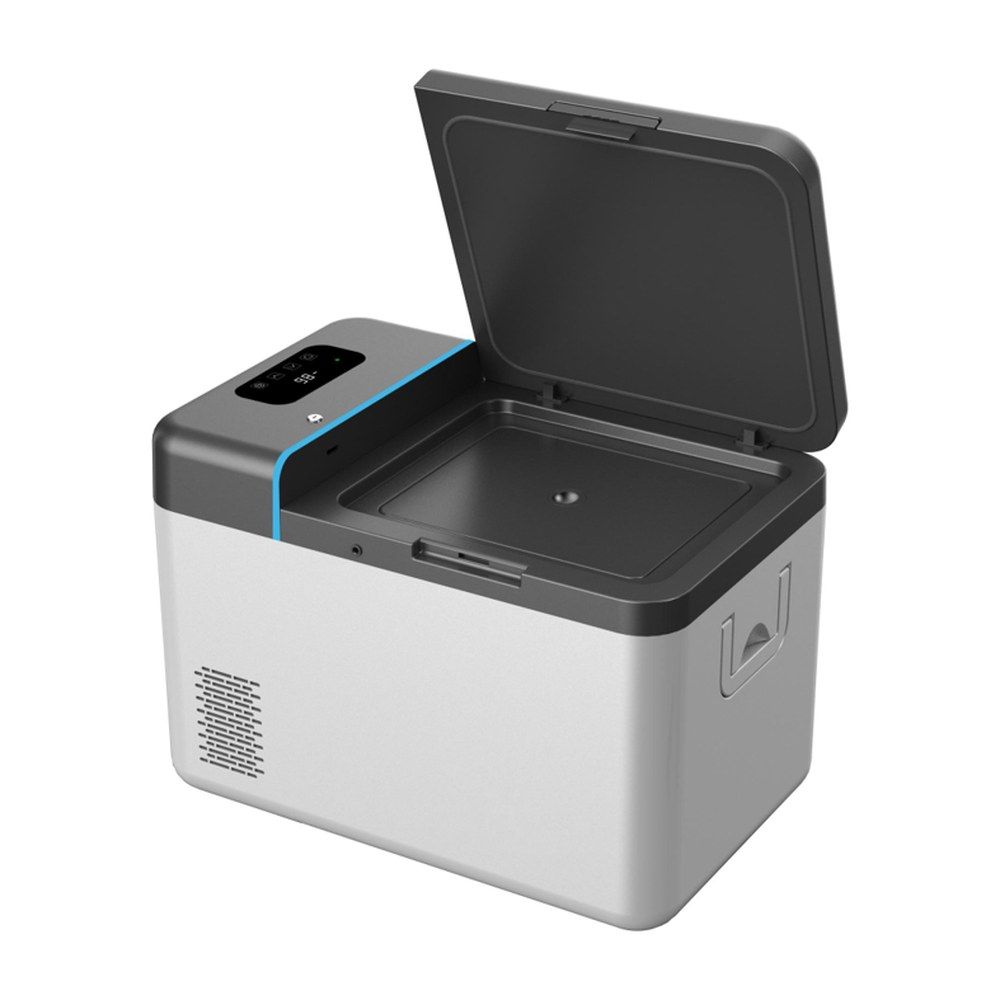

Haier Biomedical Stirling Portable DW-86WZ25STL 휴대형 초저온 냉동고 - 덮개를 열어 챔버가 보이는 본체

덮개를 열어 본 챔버

내부는 300 × 250 × 300 mm이며 2인치 표준 박스 16개를 담습니다. 선택 사양인 5단 스테인리스 랙과 접이식 트롤리, 온도 기록계를 더하면 수납 정리와 현장 이동, 독립 온도 기록까지 한 세트로 갖춥니다.

  • 반입 — 포장 700 × 535 × 552 mm, 총중량 26 kg입니다. 승합차 적재함 입구 치수와 비교하세요.
  • 외형 — 616 × 392 × 455 mm입니다. 고정 밴드가 지나갈 면과 통풍 여유를 함께 확보하세요.
  • 냉매 — R170이 10~12 g 들어 있으므로 불꽃과 열원이 없는 실내 또는 적재함에 설치하세요.
  • 경보 — 설정 온도에서 ±10 °C 이상 벗어날 때 과온 경보가 울립니다.

더 알아보기 · 토요일 새벽 온도 일탈, 출하 판정까지 다섯 단계

사양

DW-86WZ25STL
상세 사양

항목사양
유효 용량23 L (0.8 cu ft)
수납량2인치 표준 박스 16개
온도 설정 범위+5 ~ -86 °C (1 °C 단위, +5 ~ -20 °C는 주변 온도 10 °C 이상에서 구현)
온도 균일도≤±3 °C (-80 °C 기준)
단일 지점 온도 변동≤±0.5 °C
냉각 시간 (주변 25 °C)5시간 이하
온도 회복 시간110분 (-50 °C까지, 무부하)
안정 상태 소비전력1.68 kWh/일 (평균 70 W, -80 °C 무부하, 주변 25 °C)
전원220 V / 60 Hz 교류 어댑터(직류 24 V로 변환), 차량·외부 직류 12 ~ 24 V
최대 전력 (전류)100 W (220 V 입력 0.5 A, 24 V 입력 4.6 A)
냉각 방식헬륨 구동 연속 자유 피스톤 스털링 엔진
열 전달 방식중력 구동 열사이펀
냉매R170(HC 계열) 10 ~ 12 g, 가연성
캐비닛올 ABS, 내진동 냉각 시스템
온도 센서RTD Pt100 Class A 1개
컨트롤러 / 디스플레이마이크로프로세서 / LED
경보설정 온도 ±10 °C 이탈 시 과온 경보
작동 소음≤55 dB(A)
사용 환경부식성·가연성·폭발성이 없는 실내, 주변 온도 +5 ~ +32 °C, 상대습도 80% 이하, 고도 2,000 m 이하
내부 치수 (W×D×H)300 × 250 × 300 mm
외형 치수 (W×D×H)616 × 392 × 455 mm
포장 치수 (W×D×H)700 × 535 × 552 mm
순중량 / 총중량18 / 26 kg
선택 사양5단 스테인리스 랙, 접이식 트롤리, 온도 기록계
인증CE

활용 분야

이동이 필요한
초저온 보관 현장

  • 생체 시료 운송 — 기관 사이를 옮기는 고가 생물 재료를 -86 °C로 유지한 채 차량에 싣습니다.
  • 개인 연구용 보관 — 연구자 개인이 관리하는 고가 시료를 휴대형 본체에 따로 보관합니다.
  • 의약품 콜드체인 — +5 °C대 출하 품목부터 초저온 품목까지 한 장비로 보관하고 배송합니다.

선택 가이드

용량과 설정 범위에 맞는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
2인치 박스 16개를 +5 °C까지 설정하며 옮길 때DW-86WZ25STL23 L 용량에 차량 12 V·24 V 직류를 지원하고, 설정 범위가 +5 ~ -86 °C입니다.
15 L 소량을 -80 °C로 장거리 운송할 때Mini DW-80WZ15본체가 25 kg이며 차량 직류 24 V 운송 전용으로 구성됩니다.
운송 없이 실험대에 두고 100 L로 보관할 때Stirling Compact DW-86L100STL100 L 용량에 7인치 터치스크린을 갖춘 고정 설치용입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
