Haier Biomedical DW-86L578J 저에너지 초저온 냉동고 (LED)

Haier Biomedical DW-86L578J 저에너지 초저온 냉동고 (LED)

MODEL
DW-86L578J, DW-86L578JA, DW-86L628E
브랜드
Haier Biomedical
제품 자료
제품문의 구매하기

칸별로 여닫는 내부 도어가 있는
578 L·626 L 초저온 냉동고

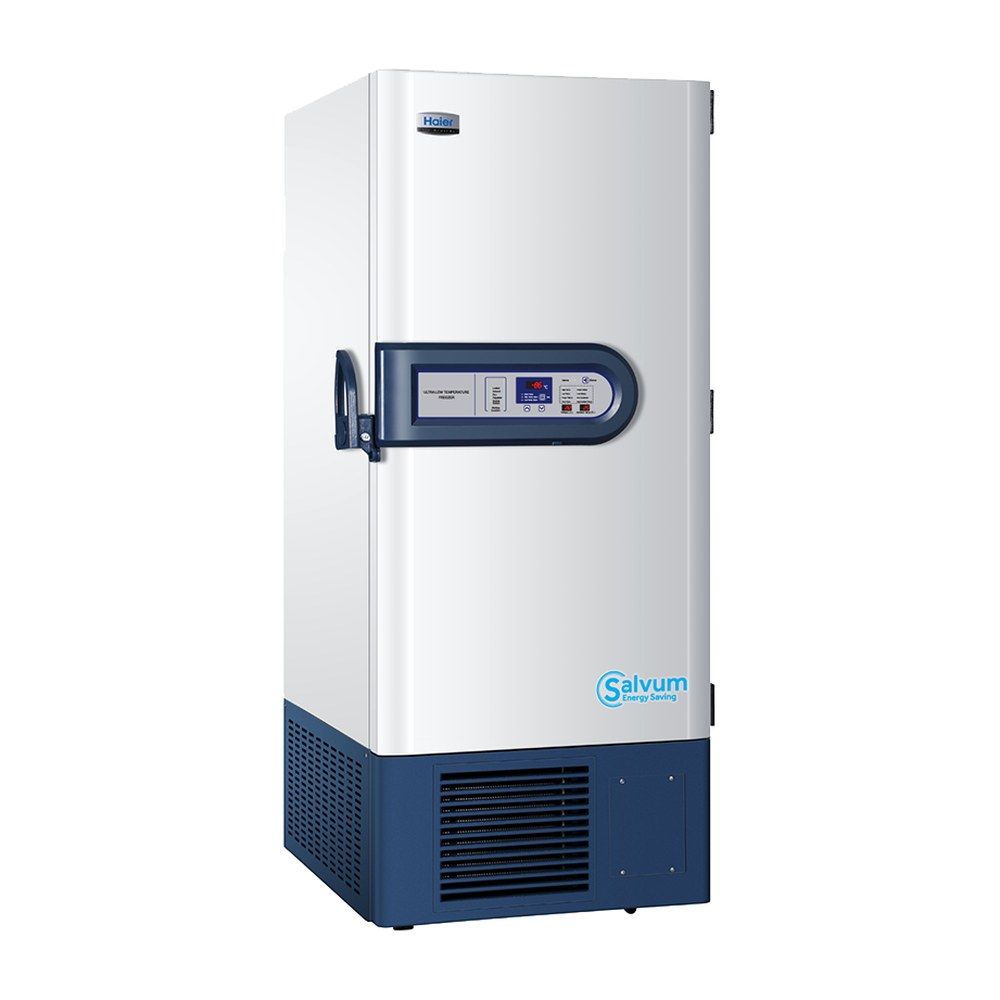

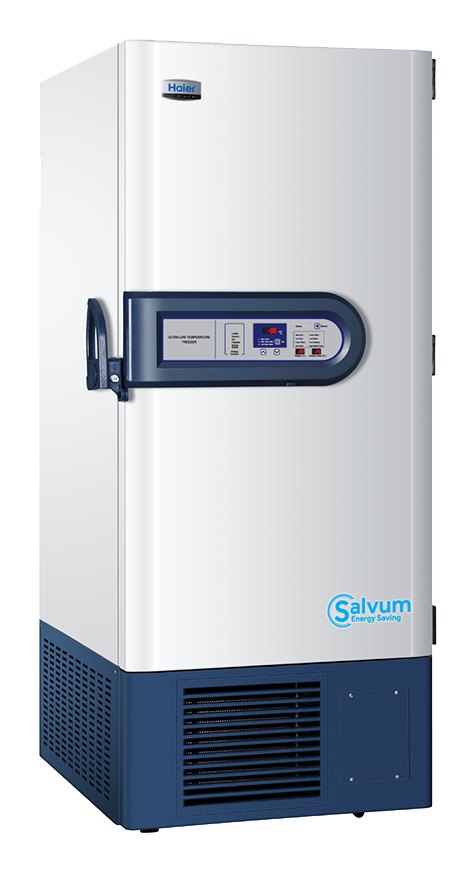

Haier Biomedical DW-86L578J 저에너지 LED 초저온 냉동고

견적 받기

Haier Biomedical DW-86L578J는 4개 내부 도어와 VIP 단열 패널로 -40~-86 °C를 유지하는 578 L·626 L급 저에너지 직립형 초저온 냉동고(ULT 디프프리저)입니다. 중규모 연구소와 병원 검사실의 시료를 한 대에 모아 보관하기에 알맞습니다.

내부 도어로 필요한 칸만 열면 서리와 냉기 손실이 줄고, VIP 벽체는 정전 때 온도가 오르는 속도를 늦춥니다. 작동 소음은 49~50 dB(A) 수준입니다. 이 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

1,310 mm

두 모델 공통 내부 높이

903 · 1,035 mm

모델별 외형 폭

980 · 900 mm

모델별 외형 깊이

4개

칸별로 여닫는 내부 도어

특징

4구획 VIP 단열과
정전 대비 구조

핵심 특징현장에서 달라지는 점
4개 내부 도어필요한 구역만 열어 시료를 꺼낼 수 있어 냉기 손실과 서리 생성이 줄어듭니다.
VIP 단열 패널벽체 단열 성능이 높아 정전 때 내부 온도가 오르는 속도가 늦어집니다.
선반 높이 조절보관 상자 높이에 맞춰 선반을 옮기면 칸 안의 빈 공간이 줄어듭니다.
보호 코드와 기동 지연오조작을 막고, 정전 뒤 여러 대가 한꺼번에 기동하는 부담을 줄입니다.
원격 경보 접점별도 감시 장치와 연결하면 실험실 밖에서도 경보를 받을 수 있습니다.
USB 이력 다운로드USB로 온도 이력을 내려받아 점검 기록으로 보관할 수 있습니다.

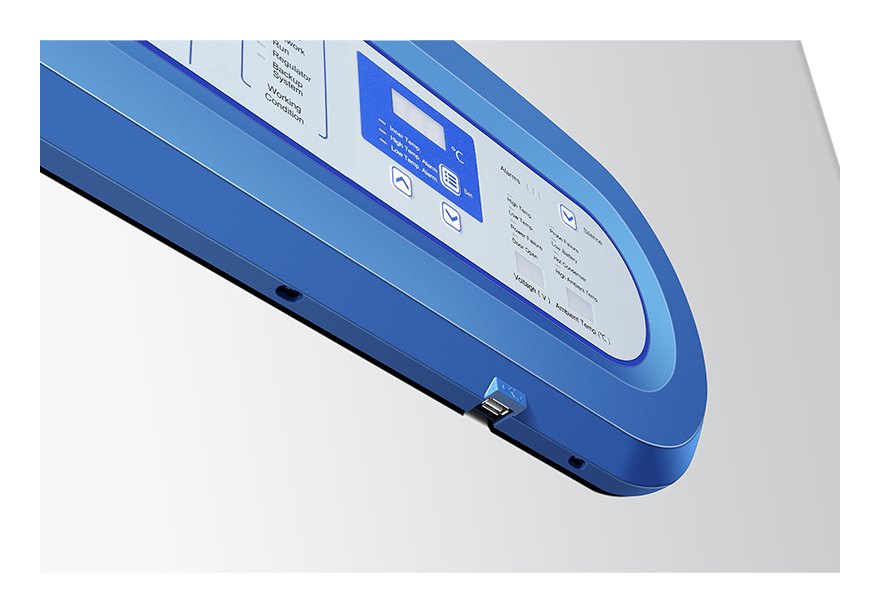

Haier Biomedical DW-86L578J 저에너지 초저온 냉동고 (LED) - LED 조작부와 USB 포트 확대

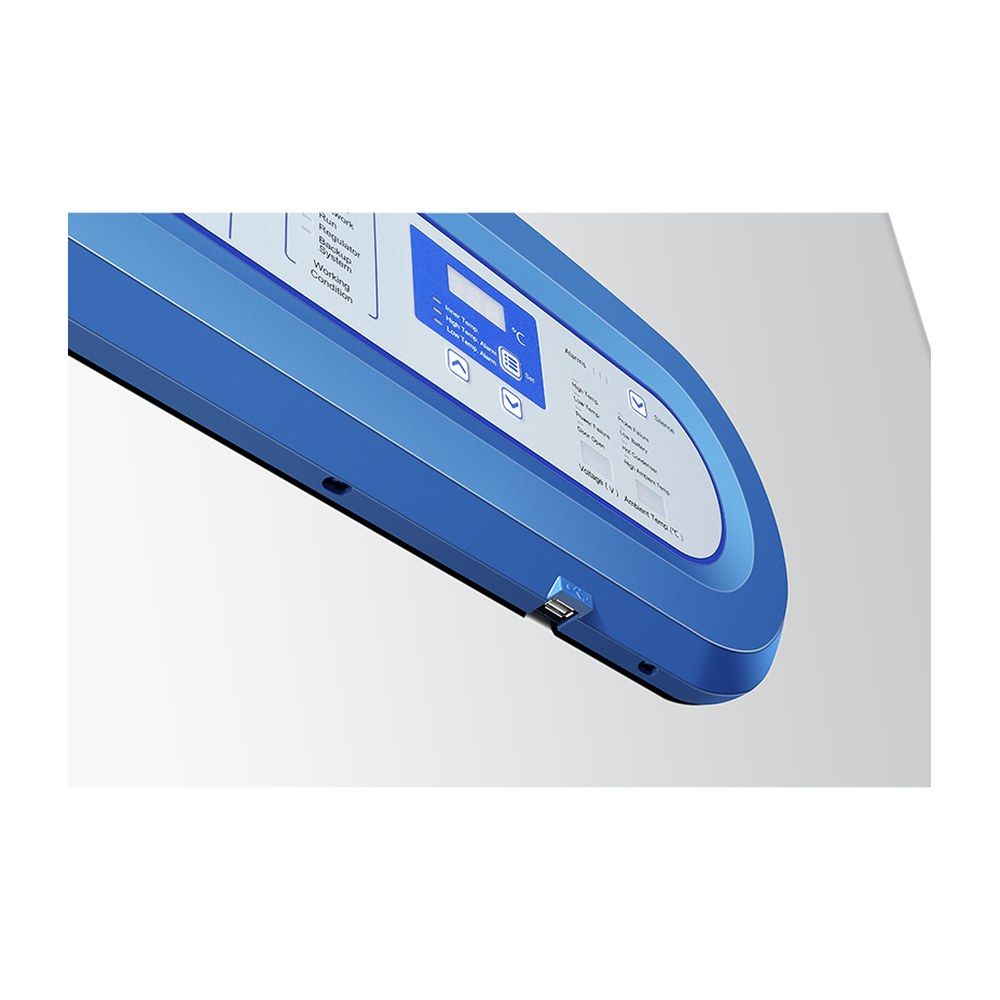

LED 조작부와 USB 포트

LED 표시창에 캐비닛·설정·주변 온도와 입력 전압이 표시됩니다. USB 포트로는 온도 이력을 내려받을 수 있습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

배치 설계

폭이 좁은 모델과
깊이가 얕은 모델

578J와 628E는 설치 면적은 비슷하지만 방향이 다릅니다. DW-86L578J는 폭 903 mm, 깊이 980 mm이고, DW-86L628E는 폭 1,035 mm, 깊이 900 mm입니다. 복도 쪽으로 튀어나오는 길이를 줄여야 하면 깊이가 80 mm 얕은 628E가, 벽면 폭이 빠듯하면 폭이 132 mm 좁은 578J가 알맞습니다.

내부 바닥 면적도 형태가 다릅니다. 578J는 620 × 716 mm, 628E는 760 × 630 mm이고 높이는 둘 다 1,310 mm입니다. 정사각에 가까운 상자를 앞뒤로 쌓는다면 깊은 578J가, 상자를 선반 한 단에 옆으로 길게 놓는다면 폭이 넓은 628E가 편합니다.

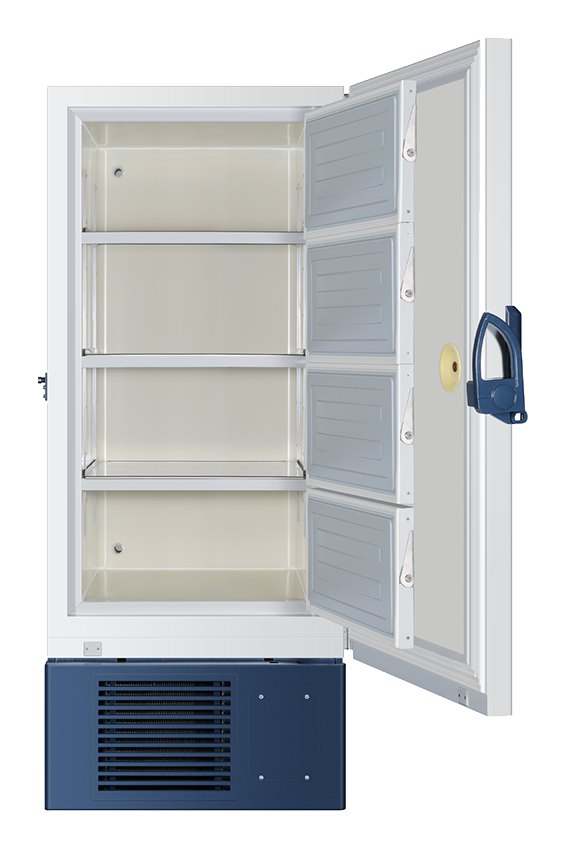

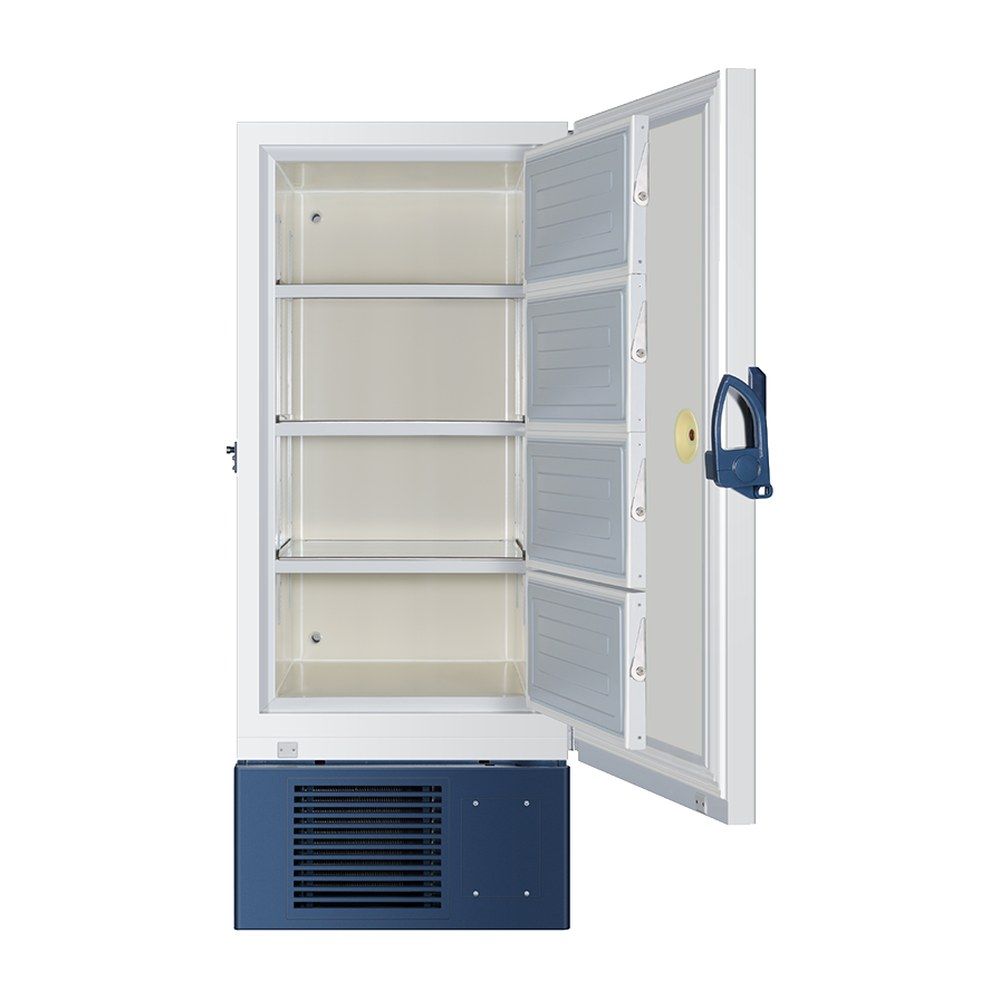

Haier Biomedical DW-86L578J 저에너지 초저온 냉동고 (LED) - 외측·내부 도어를 열어 선반이 보이는 챔버

높이 조절 선반과 내부 도어

선반은 상자와 랙의 높이에 맞게 옮길 수 있고, 4개 내부 도어로 칸을 나눠 한 칸씩 열 수 있습니다. 보관 상자와 랙은 선택 사양으로 함께 구성합니다.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

인증 선택

CE·UL·ENERGY STAR
인증별 모델 선택

세 모델은 인증 조합이 다릅니다. DW-86L578J는 CE, UL, ENERGY STAR를 모두 갖췄고 DW-86L628E는 CE, DW-86L578JA는 UL입니다. 도입 심사에서 에너지 효율 인증을 요구하면 578J를, 국내 220 V / 60 Hz 전원에 설치할 UL 인증 모델이 필요하면 578JA를 고르세요.

  • 578J: CE, UL, ENERGY STAR 인증을 모두 요구하는 기관에 맞는 기본 모델입니다.
  • 578JA: 220 V / 60 Hz로 구동하며 UL 인증을 갖춘 모델입니다.
  • 628E: 깊이가 얕은 구성이 필요할 때 고르는 CE 인증 모델입니다.

사양

3개 모델
비교 사양

항목DW-86L578JDW-86L578JADW-86L628E
유효 용량578 L (20.4 cu ft)578 L626 L (22.1 cu ft)
내부 도어4개4개4개
인증CE, UL, ENERGY STARULCE
전원해당 없음220 V / 60 Hz해당 없음
외형 치수 (W×D×H)903 × 980 × 1,960 mm해당 없음1,035 × 900 × 1,980 mm
내부 치수 (W×D×H)620 × 716 × 1,310 mm해당 없음760 × 630 × 1,310 mm
포장 치수 (W×D×H)970 × 1,085 × 2,130 mm해당 없음1,110 × 1,005 × 2,130 mm
순중량 / 총중량300 / 330 kg해당 없음301 / 323 kg
작동 소음49 dB(A)해당 없음50 dB(A)

시리즈 공통 사양

항목사양
형태직립형(Upright)
냉각 성능 / 온도 설정 범위-86 °C / -40 ~ -86 °C (1 °C 단위)
냉각 방식 / 성에 제거직접 냉각(Direct Cooling) / 수동 제상
냉매탄화수소(HC)
컨트롤러 / 디스플레이마이크로프로세서 / LED 표시창(캐비닛·설정·주변 온도, 입력 전압)
단열VIP 단열 패널, 단열 내부 도어
도어 가스켓외측 4개, 내부 도어당 1개
선반높이 조절식
주변 온도10 ~ 32 °C
전원DW-86L578JA 220 V / 60 Hz
보호 기능전압 보상, 고전압 보호, 사용자 설정 보호 코드, 기동 지연
경보 항목고온·저온, 정전, 센서 오류, 필터 청소, 배터리 부족, 주변 고온, 도어 열림, 응축기 과열
경보 출력부저, 점멸등, 원격 경보 접점
인터페이스USB(온도 이력 다운로드)
환기·압력 포트가열식 환기 포트, 압력 평형 포트
포트홀(Access Port)2개
선택 사양온도 기록계, 보관 랙, 보관 상자
인증 마크CE, UL, ENERGY STAR(578J), RoHS

활용 분야

중규모 초저온 보관이
필요한 현장

  • 중규모 연구소 — 여러 연구 그룹의 시료를 한 대에 모아 공용으로 보관합니다.
  • 병원 검사실 — 바이러스와 균주 검체를 칸별로 나눠 보관합니다.
  • 생명공학 연구소 — 단백질과 효소 시료를 -86 °C 대역에서 보관합니다.
  • 에너지 효율 인증 요건이 있는 기관 — 조달 기준에 맞는 ENERGY STAR 인증 모델을 고를 수 있습니다.

선택 가이드

설치 조건에 맞는
초저온 냉동고 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
에너지 효율 인증이 필요할 때DW-86L578JCE, UL 인증에 더해 ENERGY STAR 인증을 갖춘 모델입니다.
국내 220 V / 60 Hz 전원에 578 L를 둘 때DW-86L578JA60 Hz로 구동하는 UL 인증 모델이며, 모델명 끝에 A가 붙습니다.
통로 쪽으로 튀어나오는 깊이를 줄일 때DW-86L628E세 모델 가운데 깊이가 가장 얕은 CE 인증 모델입니다.
더 큰 용량이 필요할 때DW-86L728J 계열더 큰 용량은 별도 페이지의 대용량 모델을 확인하세요.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

온도 기록계와
보관 랙 선택 사양

  • 온도 기록계 — 본체 표시창과 별도로 챔버 온도를 기록지에 남깁니다.
  • 보관 랙 — 선반 위 상자를 단별로 정돈하는 전용 랙입니다.
  • 보관 상자 — 전용 랙에 맞춰 시료를 담는 상자입니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
