Haier Biomedical TwinCool DW-86L728BPST 인버터 초저온 냉동고

Haier Biomedical TwinCool DW-86L728BPST 인버터 초저온 냉동고

MODEL
DW-86L578BPST, DW-86L728BPST, DW-86L828BPST
브랜드
Haier Biomedical

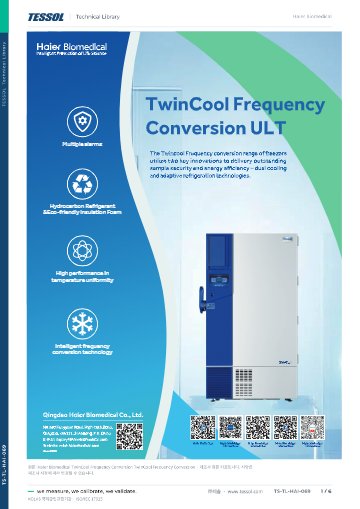

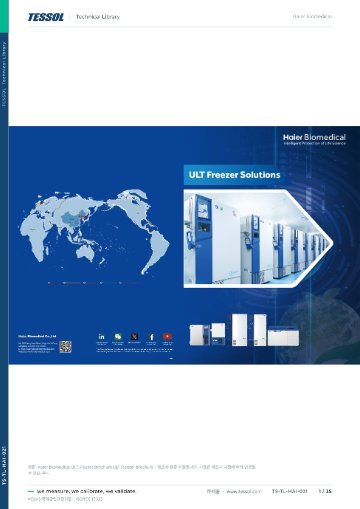

제품 자료
제품문의 구매하기

인버터로 전력을 낮춘
이중 냉각 초저온 냉동고

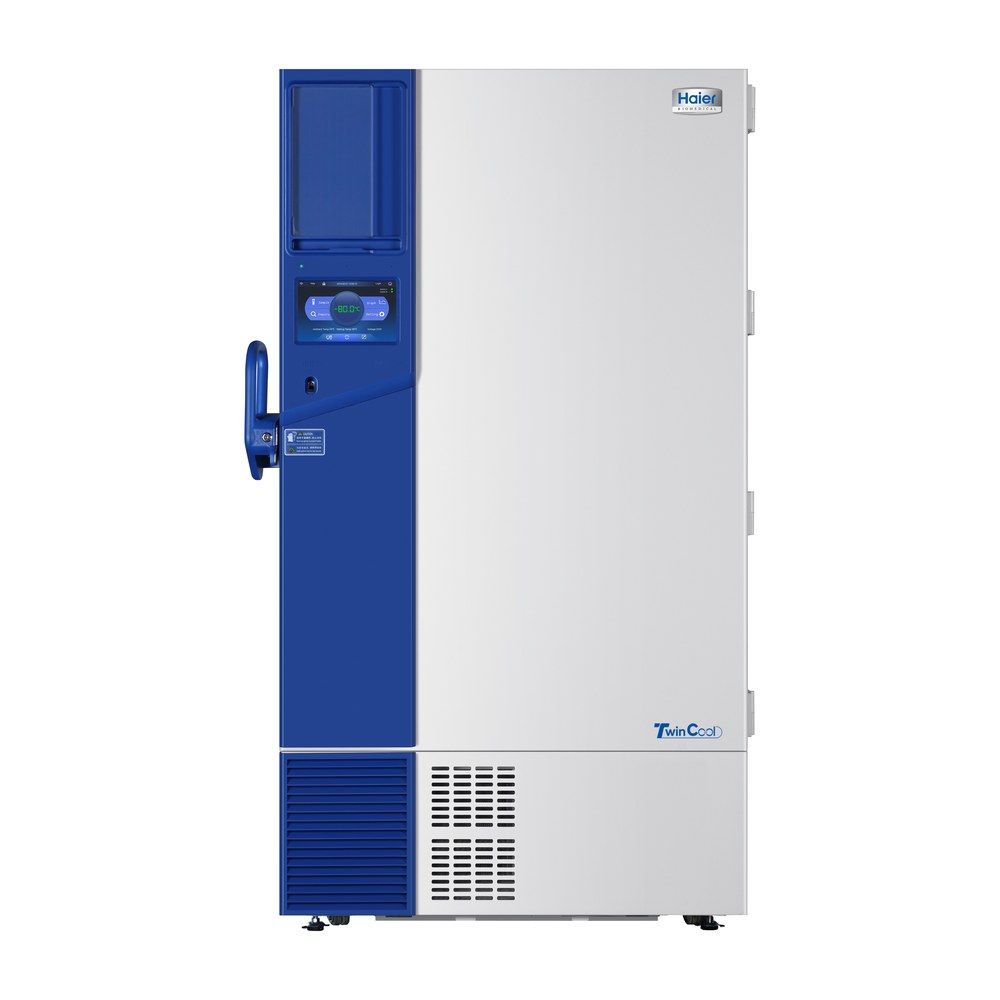

Haier Biomedical TwinCool DW-86L728BPST 인버터 초저온 냉동고

견적 받기

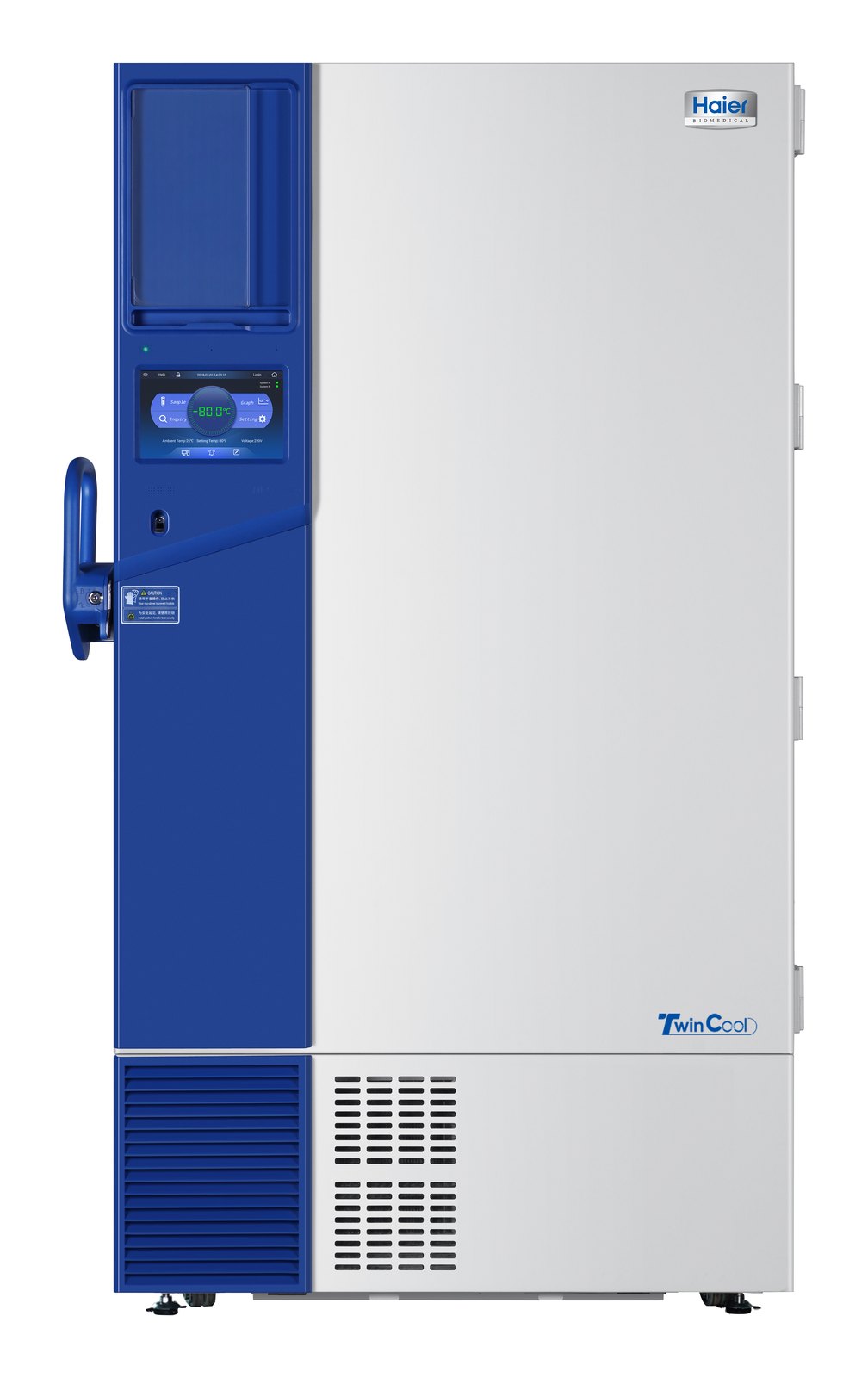

Haier Biomedical TwinCool DW-86L728BPST는 -40~-86 °C를 유지하는 직립형 초저온 냉동고(ULT 디프프리저)입니다. 인버터 압축기와 독립된 HC 냉각 시스템 2개를 결합했고, 578~828 L급 세 용량에 2인치 박스 400~600개의 시료를 보관합니다.

냉각 시스템은 하나만으로도 -80 °C를 유지하고, 작동 소음은 42 dB(A)입니다. 인버터 제어는 부하가 가벼운 시간대에 압축기 출력을 낮춰 전력 부담을 덜어 줍니다. 이 모델은 (주)테솔이 국내에 공식 공급합니다.

-40 ~ -86 °C

설정 온도 범위

42 dB(A)

실험실 안쪽에 둘 수 있는 소음

400 ~ 600개

2인치 박스 수납량

10.1인치

터치스크린 크기

특징

인버터 압축기와
이중 냉각 구조

핵심 특징현장에서 달라지는 점
인버터 압축기와 HC 냉매도어 개방이 적은 야간과 주말에는 압축기가 낮은 출력으로 돌아 전력 부담이 줄고, 냉매는 탄화수소(HC)라 환경 부담도 낮습니다.
독립 냉각 시스템 2개한쪽 압축기에 이상이 생겨도 다른 시스템이 -80 °C를 이어 가므로, 시료를 급히 다른 냉동고로 옮기는 상황을 피할 수 있습니다.
10.1인치 터치스크린온도를 0.1 °C 단위로 표시하고, 선택 사양인 IoT 모듈을 추가하면 앱으로 상태를 원격 확인할 수 있습니다.
높이 조절형 시료 로딩 트레이(선택)무거운 상자 랙을 허리 높이에 올려 두고 정리할 수 있어, 대용량 모델에서 허리와 어깨 부담이 줄어듭니다.
기계식 잠금과 선택 잠금기계식 잠금이 기본이고, 전자석·지문·NFC 방식 중에서 골라 추가하면 사용자별로 접근을 구분할 수 있습니다.
8종 경보와 기동 지연온도·전압·센서·도어 이상을 경보로 알리고, 정전에서 복귀한 직후 압축기가 한꺼번에 기동하지 않도록 순서를 늦춥니다.

반입 경로

포장 치수로 따지는
반입 동선

세 모델 모두 포장 높이가 2,117~2,130 mm로 2 m를 넘으므로, 엘리베이터 문 높이와 복도 모서리의 회전 공간을 포장 치수 기준으로 먼저 실측하세요. 포장을 푼 뒤에는 손잡이와 힌지를 뺀 본체 폭(800 · 946 · 1,050 mm)이 출입문을 통과하는지 확인하세요.

  • 578 L: 포장 953 × 1,071 × 2,127 mm, 총중량 355 kg
  • 728 L: 포장 1,105 × 1,066 × 2,117 mm, 총중량 385 kg
  • 828 L: 포장 1,200 × 1,080 × 2,130 mm, 총중량 410 kg

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

수납 계산

박스·바이알 수와
선반 하중 계산

랙 한 개에는 2인치 박스 25개가 들어갑니다. 578 L는 랙 16개로 박스 400개, 728 L는 랙 20개로 500개, 828 L는 랙 24개로 600개입니다. 2 mL 바이알 100개를 꽂는 박스 기준으로 환산하면 각각 40,000개, 50,000개, 60,000개입니다.

선반 한 장의 허용 하중은 용량에 따라 72 kg, 90 kg, 108 kg입니다. 박스를 가득 채운 랙을 선반에 올리기 전에 랙 무게를 하중 한도와 비교하세요. 스테인리스 선반 3장은 높이를 옮길 수 있으므로, 보유한 랙의 높이에 맞춰 칸을 다시 나눌 수 있습니다.

허리 높이에서 랙을 정리하는 로딩 트레이

높이 조절형 시료 로딩 트레이를 선택 사양으로 추가하면 도어 앞에서 랙을 올려 두고 박스를 입출고할 수 있습니다. 랙 24개를 수용하는 최대 용량 모델처럼 한 번에 다루는 박스가 많을수록 작업 자세 부담이 줄어듭니다.

사양

BPST 3개 용량
모델 비교 사양

항목DW-86L578BPSTDW-86L728BPSTDW-86L828BPST
유효 용량578 L (20.4 cu ft)728 L (25.7 cu ft)828 L (29.2 cu ft)
2인치 박스 수납400개500개600개
2 mL 크라이오바이알 수납40,000개50,000개60,000개
랙 수량16개20개24개
선반 치수 (W×D)606 × 650 mm752 × 650 mm856 × 650 mm
선반당 최대 하중72 kg90 kg108 kg
최대 소비전력1,100 W1,100 W1,400 W
내부 치수 (W×D×H)620 × 716 × 1,310 mm766 × 716 × 1,310 mm870 × 716 × 1,310 mm
외형 치수 (W×D×H)895 × 998 × 1,980 mm1,046 × 998 × 1,980 mm1,145 × 998 × 1,980 mm
본체 폭 (손잡이·힌지 제외)800 mm946 mm1,050 mm
포장 치수 (W×D×H)953 × 1,071 × 2,127 mm1,105 × 1,066 × 2,117 mm1,200 × 1,080 × 2,130 mm
순중량 / 총중량325 / 355 kg350 / 385 kg380 / 410 kg
인증CE, UL, MDR, ENERGY STARCE, UL, MDR, ENERGY STARCE, UL, MDR, ENERGY STAR

시리즈 공통 사양

항목사양
형태직립형(Upright)
냉각 성능 / 온도 설정 범위-86 °C / -40 ~ -86 °C
냉각 시스템독립 HC 냉각 시스템 2개(각각 -80 °C 유지), 인버터 압축기
냉각 방식 / 성에 제거직접 냉각(Direct Cooling) / 수동 제상
냉매탄화수소(HC)
작동 소음42 dB(A)
주변 온도10 ~ 32 °C
컨트롤러 / 디스플레이마이크로프로세서 / 10.1인치 LCD 터치스크린(온도 표시 0.1 °C 단위)
전원220 V / 60 Hz
선반 / 내부 도어스테인리스 높이 조절식 3장 / 4개
포트홀(Access Port)후면 2개, 직경 25 mm
이동·고정캐스터 4개, 수평 조절 발
기동 지연(Start-up Delay)지원
경보 항목고온·저온, 응축기 과열, 정전, 고전압·저전압, 센서 오류, 배터리 부족, 높은 주변 온도, 도어 열림
경보 출력원격 경보 접점(Remote Alarm)
인터페이스USB(온도 이력 다운로드), 5 V 전원 포트
잠금기계식 잠금(기본), 전자석·지문·NFC 잠금(선택 사양)
선택 사양높이 조절형 시료 로딩 트레이, IoT 모듈, 온도 차트 레코더, CO2 백업 시스템, LN2 백업 시스템

활용 분야

대용량 시료를
보관하는 현장

  • 바이오뱅크 — 세포, 세균, 조직 시료를 2인치 박스 단위로 분류해 장기 보관합니다.
  • 병원·질병관리기관 — 바이러스와 병원체 검체를 압축기 이상에 대비한 이중 냉각 상태로 보존합니다.
  • 생명과학·의학 연구실 — 연구 그룹별 시료를 한곳에 모으고, 선택 사양인 IoT 모듈로 상태를 원격 확인합니다.
  • 제약·전자 소재 연구소 — 특수 소재와 시험 시료를 초저온에서 보관합니다.

선택 가이드

박스 수와 설치 폭으로 고르는
BPST 모델

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
출입문이 좁고 박스 400개 안팎으로 시작한다면DW-86L578BPST세 모델 중 본체 폭이 가장 좁고, 최대 소비전력도 1,100 W로 낮습니다.
박스 500개와 증설 여유를 함께 둔다면DW-86L728BPST작은 모델과 같은 소비전력으로 수납량이 박스 100개 늘어납니다.
박스 600개를 한 대에 모은다면DW-86L828BPST랙 24개와 선반 하중 108 kg으로 가장 많은 박스를 수용합니다.
용량이 작아도 이중 냉각이 필요하다면UltraDual DW-86L368BPST같은 이중 독립 냉각 구조의 368 L 소형 직립형입니다.
표시창을 LED로 단순화하고 싶다면TwinCool DW-86L578S이중 냉각은 같고 표시창이 LED인 ST·SAT·S 시리즈 모델입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

작업 편의와 비상 대비
선택 사양

  • 높이 조절형 시료 로딩 트레이 — 랙을 허리 높이에서 다루는 작업대입니다.
  • IoT 모듈 — 앱으로 냉동고 상태를 원격 확인합니다.
  • 온도 차트 레코더 — 전자 기록과는 별도로 종이 기록지에 온도를 남깁니다.
  • CO2 백업 시스템·LN2 백업 시스템 — 포트홀에 연결하는 비상 냉각 장치입니다.
  • 전자석·지문·NFC 잠금 — 기본 기계식 잠금에 더하는 접근 제한 장치입니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
