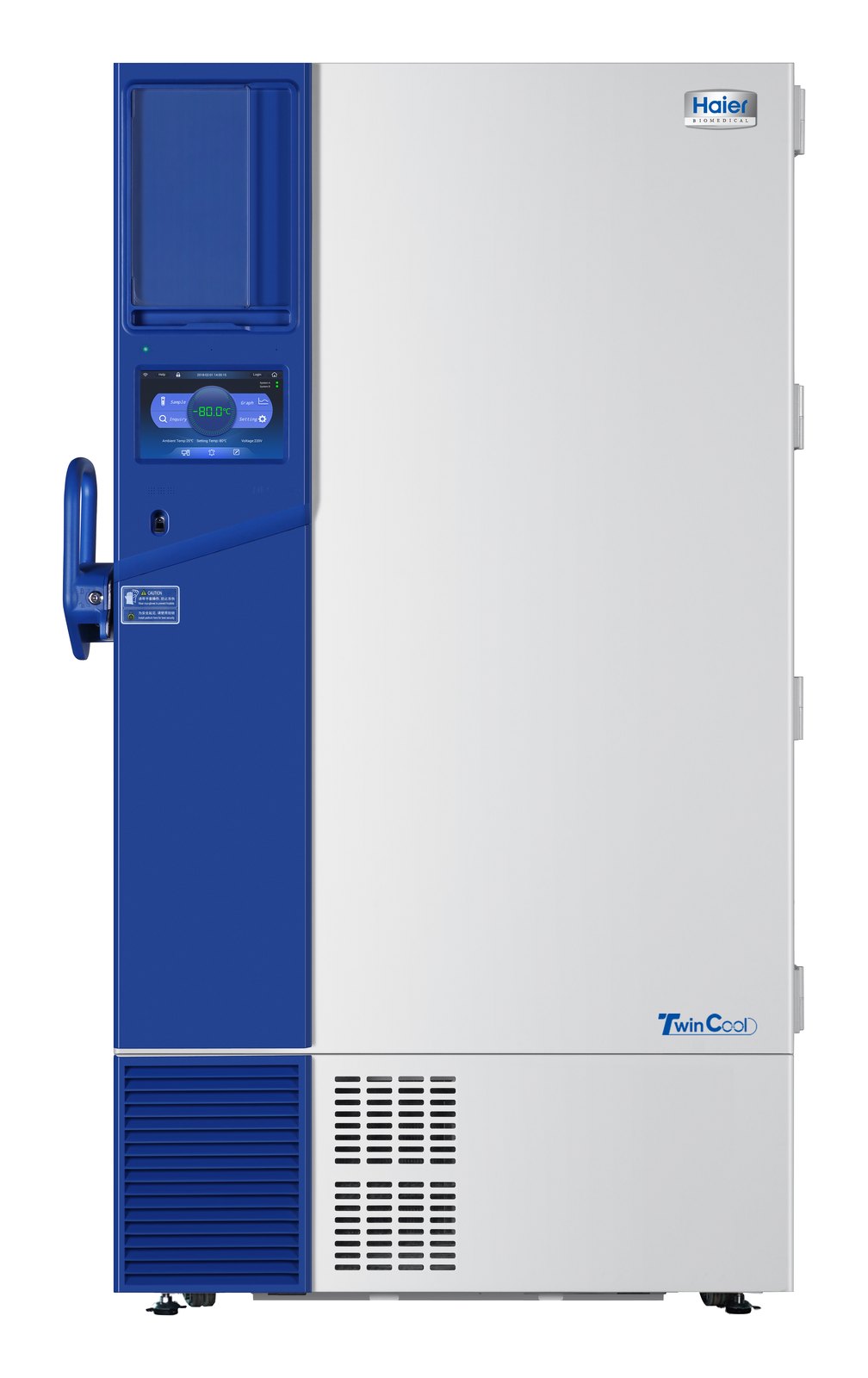

Haier Biomedical TwinCool DW-86L578ST 초저온 냉동고

MODEL: DW-86L578ST, DW-86L578SAT, DW-86L728ST, DW-86L728SAT, DW-86L578S, DW-86L728S
브랜드: Haier Biomedical
제품 자료: Comprehensive Equipment& Solutions 카탈로그(영문)

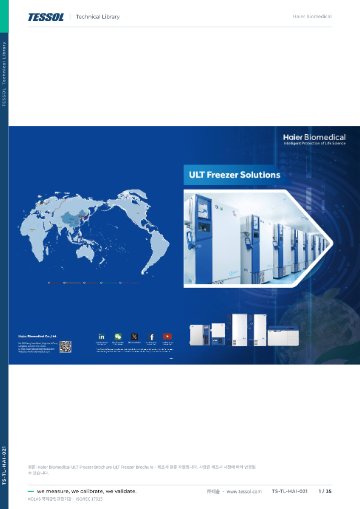

ULT Freezer Brochure 카탈로그(영문)

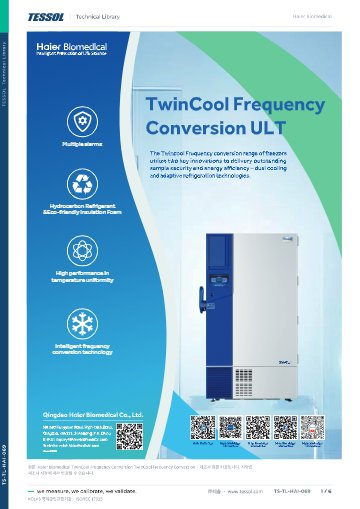

TwinCool Frequency Conversion 데이터시트(영문)

제품문의 구매하기

압축기 한쪽에 이상이 생겨도
-80 °C까지 내려가는 냉동고

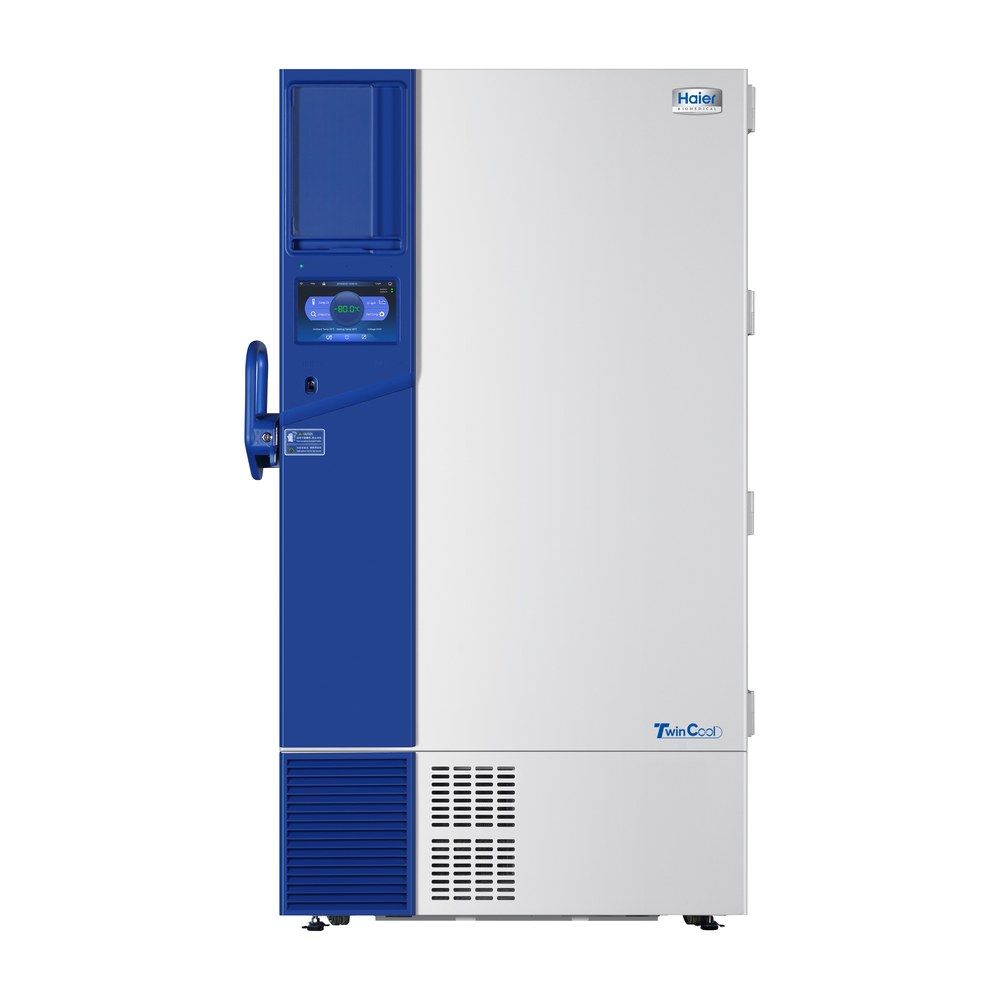

Haier Biomedical TwinCool DW-86L578ST 초저온 냉동고

견적 받기

Haier Biomedical TwinCool DW-86L578ST는 독립된 냉각 시스템 2개로 -40~-86 °C를 유지하는 직립형 초저온 냉동고(ULT 디프프리저)입니다. 578 L와 728 L 두 가지 용량이 있으며, 병원과 연구기관에서 병원체와 세포 시료를 보관하는 용도로 사용합니다. 압축기에 이상이 생겨도 나머지 시스템이 설정 온도를 유지합니다.

부하와 주변 환경에 따라 냉각 시스템이 1개 또는 2개 가동되며, 578 L 모델의 하루 소비전력은 11 kWh입니다. VIP 단열과 5중 밀폐 구조는 단열 효율을 약 30% 높여 도어를 연 뒤의 온도 손실을 줄입니다. 이 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

-80 °C

냉각 시스템 하나로 내려가는 온도

약 180분

주변 온도 25 °C에서 -80 °C까지 내려가는 시간

1분 이내

도어를 연 뒤 -75 °C로 회복하는 시간

3 / 4

선반 수와 내부 도어 수

특징

이중 냉각 방식의
초저온 시료 보관

핵심 특징	현장에서 달라지는 점
독립 냉각 시스템 2개	한쪽 압축기를 점검하거나 이상이 생겨도 나머지 시스템이 -80 °C까지 내려갑니다. 시료를 옮길 예비 냉동고를 따로 비워 둘 부담이 줄어듭니다.
부하별 1개 또는 2개 가동	시료를 가득 채웠거나 실내가 더운 날에는 두 시스템이 함께 돌고, 부하가 가벼운 날에는 한 시스템만 가동해 운전 소음과 전력을 낮춥니다.
10인치 터치스크린(ST·SAT)	큰 화면에서 온도와 경보 상태를 읽을 수 있습니다. 선택 사양인 IoT 모니터링과 시료 관리 시스템도 같은 화면에서 연동합니다.
VIP 단열과 5중 밀폐	정전 때 챔버 온도가 오르는 속도를 늦춰, 백업 시스템이나 비상 전원으로 넘어갈 시간을 벌어 줍니다.
가열식 압력 평형 포트	도어를 닫은 직후 내부와 외부의 압력 차이를 빠르게 풀어 주므로 메인 도어를 곧바로 다시 열 수 있습니다.
키 잠금과 자물쇠	손잡이의 키 잠금과 자물쇠로 시료에 대한 접근을 제한합니다. 전자식 잠금과 지문 잠금은 선택 사양으로 추가할 수 있습니다.

운전 방식

첫 가동부터
도어 개방 후 회복까지

설치 직후에는 주변 온도 25 °C에서 -80 °C에 이르기까지 약 180분이 걸립니다. 시료는 챔버 온도가 설정값에 안정된 뒤에 입고하세요.

냉각은 자동 캐스케이드 방식의 탄화수소(HC) 냉매 회로가 맡습니다. 운전 소음은 53 dB(A)까지로 낮췄고, 전자식 컨트롤러가 고온·저온·정전·센서 오류·도어 열림을 경보로 알립니다.

도어를 연 뒤 1분 안에 -75 °C로 회복

5중 밀폐 구조와 VIP 단열이 도어를 열 때 빠져나가는 냉기를 줄입니다. 도어를 닫으면 챔버가 1분 이내에 -75 °C로 돌아오므로, 입출고가 잦은 날에도 온도 이탈 시간이 짧습니다.

정전 대비

정전과 냉각 이상에 대비하는
CO2·LN2 백업

이중 냉각은 압축기 이상에 대비하는 구조이고, 장시간 정전에는 백업 시스템이 대응합니다. CO2와 LN2 두 방식 모두 선택 사양이므로, 시설에서 공급이 더 안정적인 쪽(액체 CO2 또는 액체질소)을 고르세요.

포트홀로 연결하는 CO2·LN2 백업 시스템

CO2 백업 시스템(HBX-IC)은 정전이나 냉각 이상이 생기면 액체 CO2를 자동으로 주입해 챔버 온도 상승을 억제합니다. 자체 배터리로 최대 48시간 가동합니다. LN2 백업 시스템은 액체질소를 사용하는 독립형 냉각 장치이며, 도어가 열리면 주입을 멈추는 인터록을 갖췄습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

사양

578·728 L
6개 모델 비교 사양

항목	DW-86L578ST	DW-86L578SAT	DW-86L728ST	DW-86L728SAT	DW-86L578S	DW-86L728S
유효 용량	578 L (20.4 cu ft)	578 L (20.4 cu ft)	728 L (25.7 cu ft)	728 L (25.7 cu ft)	578 L (20.4 cu ft)	728 L (25.7 cu ft)
디스플레이	LCD(10인치 터치스크린)	LCD(10인치 터치스크린)	LCD(10인치 터치스크린)	LCD(10인치 터치스크린)	LED	LED
내부 치수 (W×D×H)	620 × 716 × 1,310 mm	620 × 716 × 1,310 mm	766 × 716 × 1,310 mm	766 × 716 × 1,310 mm	620 × 716 × 1,310 mm	766 × 716 × 1,310 mm
외형 치수 (W×D×H)	895 × 998 × 1,980 mm	895 × 998 × 1,980 mm	1,046 × 998 × 1,980 mm	1,046 × 998 × 1,980 mm	895 × 998 × 1,980 mm	1,046 × 998 × 1,980 mm
포장 치수 (W×D×H)	975 × 1,095 × 2,130 mm	975 × 1,095 × 2,130 mm	1,120 × 1,090 × 2,130 mm	1,120 × 1,090 × 2,130 mm	975 × 1,095 × 2,130 mm	1,120 × 1,090 × 2,130 mm
순중량 / 총중량	325 / 355 kg	325 / 355 kg	350 / 385 kg	350 / 385 kg	325 / 355 kg	350 / 385 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)	12 / 24 / 24대	12 / 24 / 24대	10 / 22 / 22대	10 / 22 / 22대	해당 없음	해당 없음
선반 / 내부 도어	3 / 4	3 / 4	3 / 4	3 / 4	3 / 4	3 / 4
온도 기록계	선택 사양	선택 사양	선택 사양	선택 사양	선택 사양	선택 사양
CO2 / LN2 백업 시스템	선택 사양	선택 사양	선택 사양	선택 사양	선택 사양	선택 사양
인증	CE, ENERGY STAR	UL, ENERGY STAR	CE, ENERGY STAR	UL, ENERGY STAR	CE, ENERGY STAR	CE, ENERGY STAR

시리즈 공통 사양

항목	사양
형태	직립형(Upright)
냉각 성능 / 온도 범위	-86 °C / -40 ~ -86 °C
냉각 시스템	독립 냉각 시스템 2개(각각 -80 °C 도달), 부하에 따라 1개 또는 2개 가동
냉각 방식 / 성에 제거	직접 냉각 / 수동 제상
냉매	탄화수소(HC), 자동 캐스케이드 방식
기후 등급	N
첫 하강 시간	주변 온도 25 °C에서 -80 °C까지 약 180분
도어 개방 후 회복	1분 이내 -75 °C
하루 소비전력	578 L 모델 11 kWh
작동 소음	53 dB(A)까지
컨트롤러	마이크로프로세서
단열	VIP 단열, 5중 밀폐 구조
경보 항목	고온·저온, 응축기 과열, 정전, 센서 오류, 배터리 부족, 높은 주변 온도, 도어 열림
경보 출력	원격 경보 접점(무전압 접점)
포트홀(Access Port)	2개
이동·고정	캐스터와 받침발
인터페이스	USB(과거 온도 데이터 다운로드), RS485 포트, 5 V 전원 포트
잠금	키 잠금, 자물쇠, 선택 사양 전자식·지문 잠금
선택 사양	온도 기록계, CO2 백업 시스템(HBX-IC), LN2 백업 시스템, IoT 모니터링, 시료 관리 시스템, 클라우드 데이터 저장
인증	ENERGY STAR(전 모델)

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

활용 분야

병원체와 세포 시료를
보관하는 현장

병원·질병관리기관 — 바이러스, 병원체, 세포 시료를 -86 °C 대역에서 보관합니다.
연구기관·바이오메디컬 엔지니어링 — 장기 연구 시료를 보관합니다. 시료 관리 시스템을 추가하면 시료 정보까지 함께 관리할 수 있습니다.
전자·화학 산업 — 특수 소재와 시험용 제품을 초저온에서 보관합니다.

선택 가이드

인증과 표시창으로 고르는
TwinCool 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
CE 인증 모델에 터치스크린이 필요할 때	DW-86L578ST · DW-86L728ST	10인치 터치스크린을 갖췄고 CE, ENERGY STAR 인증을 받은 모델입니다.
UL 인증 모델이 필요하고 220 V / 60 Hz 전원을 쓸 때	DW-86L578SAT · DW-86L728SAT	UL, ENERGY STAR 인증을 받은 터치스크린 모델이며, 국내 220 V / 60 Hz 전원에서 구동합니다.
터치스크린 없이 LED 표시창으로 충분할 때	DW-86L578S · DW-86L728S	용량과 내부 치수는 ST와 같고 표시창만 LED입니다.
시료량이 늘어 더 큰 용량이 필요할 때	728 L 모델	578 L 모델보다 용량이 150 L 크고 외형 폭이 151 mm 넓습니다.
압축기를 인버터로 제어하고 싶을 때	TwinCool DW-86L728BPST	같은 이중 냉각 구조에 인버터 압축기와 10.1인치 터치스크린을 더한 모델입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

기록과 백업을 더하는
선택 사양

온도 기록계 — 챔버 온도를 기록지에 연속으로 남겨, 전자 기록과 별도로 종이 기록을 확보합니다.
CO2 백업 시스템(HBX-IC)·LN2 백업 시스템 — 포트홀에 연결하는 비상 냉각 장치입니다.
IoT 무선 모니터링·시료 관리 시스템·클라우드 데이터 저장 — 스마트폰이나 PC로 가동 상태와 시료 정보를 확인합니다.
전자식 잠금·지문 잠금 — 키 잠금과 자물쇠에 더하는 접근 제한 장치입니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

TwinCool과 함께 보는
초저온 냉동고

TwinCool은 냉각 시스템 2개가 항상 함께 가동됩니까?
아닙니다. 부하와 주변 환경에 따라 1개 또는 2개가 필요한 만큼 가동합니다. 시료를 가득 채운 직후처럼 부하가 크면 두 시스템이 함께 돌아 하강 속도를 높이고, 한쪽에 이상이 생기면 남은 시스템이 온도를 유지합니다.
DW-86L578SAT는 국내 220 V 전원에서 바로 사용할 수 있습니까?
네, DW-86L578SAT와 DW-86L728SAT는 220 V / 60 Hz 전원으로 구동합니다. 냉각 시스템 2개가 동시에 가동되는 장비이므로, 다른 대형 장비와 회로를 나누지 않는 전용 콘센트를 준비하세요.
DW-86L578S와 DW-86L578ST는 무엇이 다릅니까?
표시창이 다릅니다. S 모델은 LED 표시창이고 ST 모델은 10인치 LCD 터치스크린이며, 용량과 내부 치수는 같습니다. 인증은 S 모델이 CE, ENERGY STAR입니다.
TwinCool 초저온 냉동고의 과거 온도 기록을 내려받을 수 있습니까?
네, 전면 USB 인터페이스로 저장된 온도 데이터를 내려받을 수 있습니다. 내려받은 데이터는 품질 감사와 내부 점검 자료로 정리하세요. 경보는 무전압 접점으로 건물 중앙 경보 설비에 연결합니다.
TwinCool에 정전 대비 백업 시스템을 추가할 수 있습니까?
네, CO2 백업 시스템(HBX-IC)과 LN2 백업 시스템 모두 선택 사양이며 포트홀에 연결합니다. CO2 백업 시스템은 자체 배터리로 최대 48시간 가동합니다.
