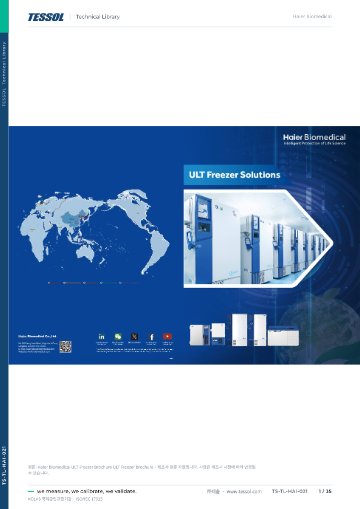

ULT Freezer Brochure 카탈로그(영문)

Ultra Low Energy ULT Freezer -LED 데이터시트(영문)

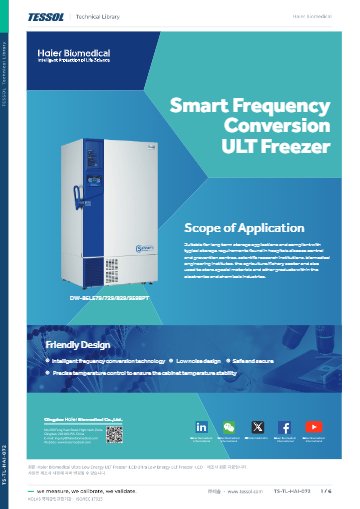

Ultra Low Energy ULT Freezer -LCD 데이터시트(영문)

제품문의 구매하기

LED 표시창으로 온도와 경보를
읽는 저전력 초저온 냉동고

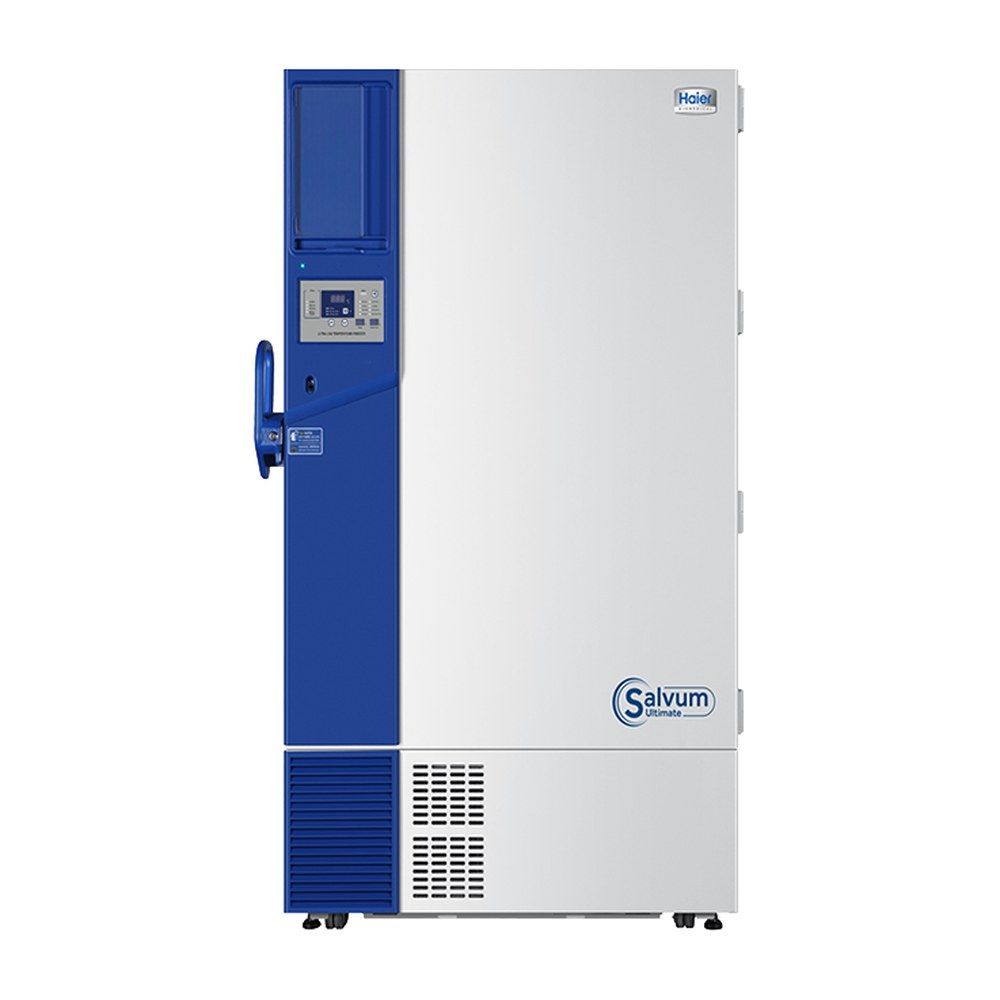

Haier Biomedical Ultra Low Energy DW-86L579BP 초저온 냉동고

견적 받기

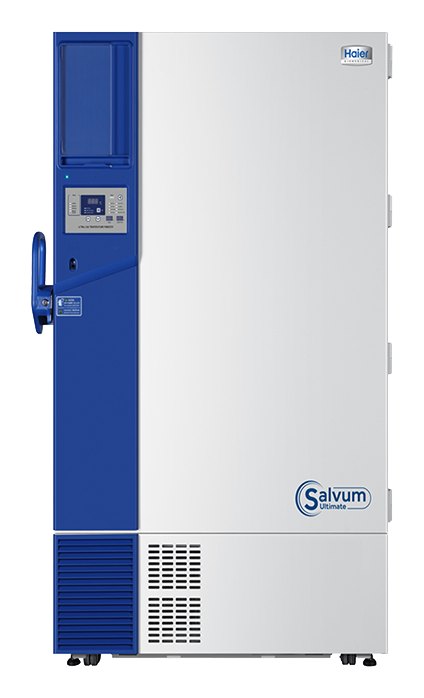

Haier Biomedical Ultra Low Energy DW-86L579BP는 LED 표시창으로 운용하는 579~959 L급 직립형 초저온 냉동고(ULT 디프프리저)입니다. 가변 주파수 압축기와 HC 냉매로 하루 10 kWh 미만에 -86 °C를 유지하며, 병원과 연구실의 시료 보관에 알맞습니다.

화면에는 온도 숫자와 경보만 표시되므로 처음 다루는 사용자도 상태를 읽기 쉽습니다. 고온부터 도어 열림까지 경보 8종이 이상을 알리고, 작동 소음은 43.5 dB(A)입니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

LED

터치스크린 없는 표시창

8종

온도부터 도어까지 경보

579 ~ 959 L

4개 용량 구성

±3 °C

챔버 내부 온도 균일도

특징

단순한 화면과
저전력 구조

핵심 특징	현장에서 달라지는 점
LED 표시창	화면 구성이 단순해 처음 쓰는 사용자도 현재 온도와 경보 상태를 바로 읽을 수 있고, 터치 조작 교육이 필요 없습니다.
경보 8종	온도 이탈뿐 아니라 응축기 과열, 정전, 센서·컨트롤러 이상, 도어 열림까지 알려 문제를 일찍 발견할 수 있습니다.
가변 주파수 압축기와 HC 냉매	부하에 맞춰 압축기 출력을 조절해 전력을 줄이며, 지구온난화지수(GWP)가 3인 냉매를 사용합니다.
삼중 개스킷	메인 도어와 내부 도어 사이의 틈으로 새는 열을 줄여, 정전 뒤 온도가 회복되는 것을 돕습니다.
가열식 압력 평형 포트	도어를 닫은 직후의 압력 차이를 풀어 결빙을 막으므로 곧바로 다시 열 수 있습니다.
키 잠금 손잡이	키 잠금과 자물쇠 공간을 갖춘 손잡이로 시료 접근을 제한합니다.

설치 환경

설치 자리의 온습도와
전원 점검

BP 시리즈를 놓을 자리는 실내 온도와 습도, 콘센트, 주변 여유 공간 네 가지로 판단합니다. 주변 온도 10~32 °C에서 가동하지만 18~25 °C일 때 상태가 가장 안정적입니다. 결로를 피하려면 상대 습도를 80% RH 미만으로 하고, 주변 온도가 32 °C일 때는 57% RH 미만으로 맞추세요.

전원 — 접지가 확실한 16 A 전용 콘센트를 준비합니다.
여유 공간 — 환기를 위해 본체 주변을 30 cm 이상 비워 둡니다.
반입 — 포장 치수는 975 × 1,095 × 2,130 mm부터 1,410 × 1,160 × 2,185 mm까지이므로, 문 폭을 용량별로 따로 재세요.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

설정과 경보

설정 온도 선택과
8종 경보 운용

-50~-80 °C로 설정할 때 전력 효율이 가장 높습니다. 보관 시료가 허용하는 가장 높은 온도로 설정하면 전력 부담이 줄어듭니다. 챔버 내부 온도 균일도는 ±3 °C이므로, 온도에 민감한 시료는 중앙 선반에 두세요.

온도 이탈부터 도어 열림까지 8종 경보

경보는 고온·저온, 응축기 과열, 정전, 센서 오류, 높은 주변 온도, 배터리 부족, 컨트롤러 이상, 도어 열림으로 나뉩니다. LED 표시창에 상태가 나타나고, 원격 경보 접점으로 외부 설비에도 신호를 보내므로 야간 이상도 담당자에게 닿습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

사양

BP 4개 용량
모델 비교 사양

항목	DW-86L579BP	DW-86L729BP	DW-86L829BP	DW-86L959BP
유효 용량	579 L (20.4 cu ft)	729 L (25.7 cu ft)	829 L (29.2 cu ft)	959 L (33.9 cu ft)
작동 소음	43.5 dB(A)	43.5 dB(A)	43.5 dB(A)	47 dB(A)
전원	220 V / 60 Hz	220 V / 60 Hz	220 V / 60 Hz	220 V / 60 Hz
내부 치수 (W×D×H)	620 × 716 × 1,310 mm	766 × 716 × 1,310 mm	870 × 716 × 1,310 mm	1,016 × 716 × 1,310 mm
외형 치수 (W×D×H)	895 × 998 × 1,980 mm	1,046 × 998 × 1,980 mm	1,145 × 998 × 1,980 mm	1,296 × 998 × 1,980 mm
포장 치수 (W×D×H)	975 × 1,095 × 2,130 mm	1,120 × 1,090 × 2,130 mm	1,240 × 1,080 × 2,130 mm	1,410 × 1,160 × 2,185 mm
순중량 / 총중량	325 / 355 kg	350 / 385 kg	380 / 415 kg	450 / 485 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)	12 / 24 / 24대	10 / 22 / 22대	5 / 11 / 11대	5 / 10 / 10대
디스플레이	LED	LED	LED	LED
내부 도어	4개	4개	4개	4개

시리즈 공통 사양

항목	사양
형태	직립형(Upright)
냉각 성능 / 온도 설정 범위	-86 °C / -40 ~ -86 °C
전력 효율이 높은 설정 온도	-50 ~ -80 °C
온도 균일도	±3 °C
하루 소비전력	10 kWh 미만(시리즈 기준)
기후 등급	N
냉각 방식 / 성에 제거	직접 냉각(Direct Cooling) / 수동 제상
압축기 / 냉매	가변 주파수 압축기 / 탄화수소(HC), GWP 3
컨트롤러	마이크로프로세서
주변 온도	10 ~ 32 °C(최적 18 ~ 25 °C)
설치 습도	80% RH 미만(주변 온도 32 °C에서 57% RH 미만)
설치 전원 / 여유 공간	접지된 16 A 전용 콘센트 / 주변 30 cm 이상
단열·밀폐	삼중 개스킷 밀폐 구조
압력 조절 포트	가열식 스프링 보조 압력 평형 포트
경보 항목	고온·저온, 응축기 과열, 정전, 센서 오류, 높은 주변 온도, 배터리 부족, 컨트롤러 이상, 도어 열림
경보 출력	원격 경보 접점(무전압 접점)
인터페이스	USB(온도 이력 다운로드)
잠금	키 잠금 손잡이, 자물쇠 공간, 선택 사양 지문·전자 잠금
이동·고정	수평 조절 발
마감	크롬 도금 방청 처리
선택 사양	온도 차트 레코더, CO2 백업 시스템, LN2 백업 시스템
인증	CE, UL, ENERGY STAR

활용 분야

표시창 중심으로
운용하는 현장

병원 — 바이러스 검체를 장기간 냉동 보관하며 온도와 경보만 점검합니다.
연구기관·바이오엔지니어링 — 조직, 세균, 생물학적 제품을 보관합니다.
농수산·전자·화학 연구실 — 특수 시료를 -86 °C 환경에서 보관합니다.

선택 가이드

LED와 터치스크린 중
고르는 기준

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
온도와 경보 확인이 중심이고 조작이 단순해야 할 때	BP 시리즈	LED 표시창으로 터치 조작 없이 상태를 확인합니다.
설정 변경과 시료 관리를 화면에서 하고 싶을 때	Ultra Low Energy BPT	같은 용량 구성에 10인치 LCD 터치스크린을 적용했습니다.
한 대에 시료를 많이 모을 때	DW-86L829BP · DW-86L959BP	네 모델 가운데 용량이 큰 두 모델입니다.
728~828 L급 LED 모델 라인을 비교할 때	DW-86L728J · DW-86L828J	LED 표시창의 Low Energy 라인 모델입니다.
실내 열 부하를 낮춰야 할 때	Water-Cooled DW-86L828W	수냉식으로 방출 열을 줄이는 모델입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

잠금과 비상 대비
선택 사양

지문 잠금·전자 잠금 — 기본 키 잠금과 자물쇠에 더하는 접근 제한 장치입니다.
온도 차트 레코더 — 전자 기록과는 별도로 종이 기록지에 온도를 남깁니다.
CO2 백업 시스템·LN2 백업 시스템 — 정전과 냉각 이상 때 챔버 온도 상승을 늦춥니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

BP 시리즈와 비교할
초저온 냉동고

Ultra Low Energy BP와 BPT는 무엇이 다릅니까?
표시 방식이 다릅니다. BP는 LED 표시창으로 온도와 경보를 확인하고, BPT는 10인치 LCD 터치스크린으로 설정과 시료 관리를 합니다. 용량 구성은 같습니다.
DW-86L579BP는 어떤 상황을 경보로 알립니까?
고온·저온, 응축기 과열, 정전, 센서 오류, 높은 주변 온도, 배터리 부족, 컨트롤러 이상, 도어 열림의 8가지입니다. 원격 경보 접점을 건물 중앙 감시 설비에 연결하면 야간 이상도 전달됩니다.
BP 시리즈는 국내 220 V / 60 Hz 전원에서 바로 사용할 수 있습니까?
네, 네 모델 모두 220 V / 60 Hz 전원으로 구동합니다. 설치 자리에는 접지된 16 A 전용 콘센트를 준비하세요.
BP 시리즈를 설치할 때 습도 조건이 있습니까?
네, 상대 습도는 80% RH 미만이어야 하고, 주변 온도가 32 °C일 때는 57% RH 미만이어야 합니다. 습도가 높은 시설이라면 제습 설비를 먼저 갖추세요.
