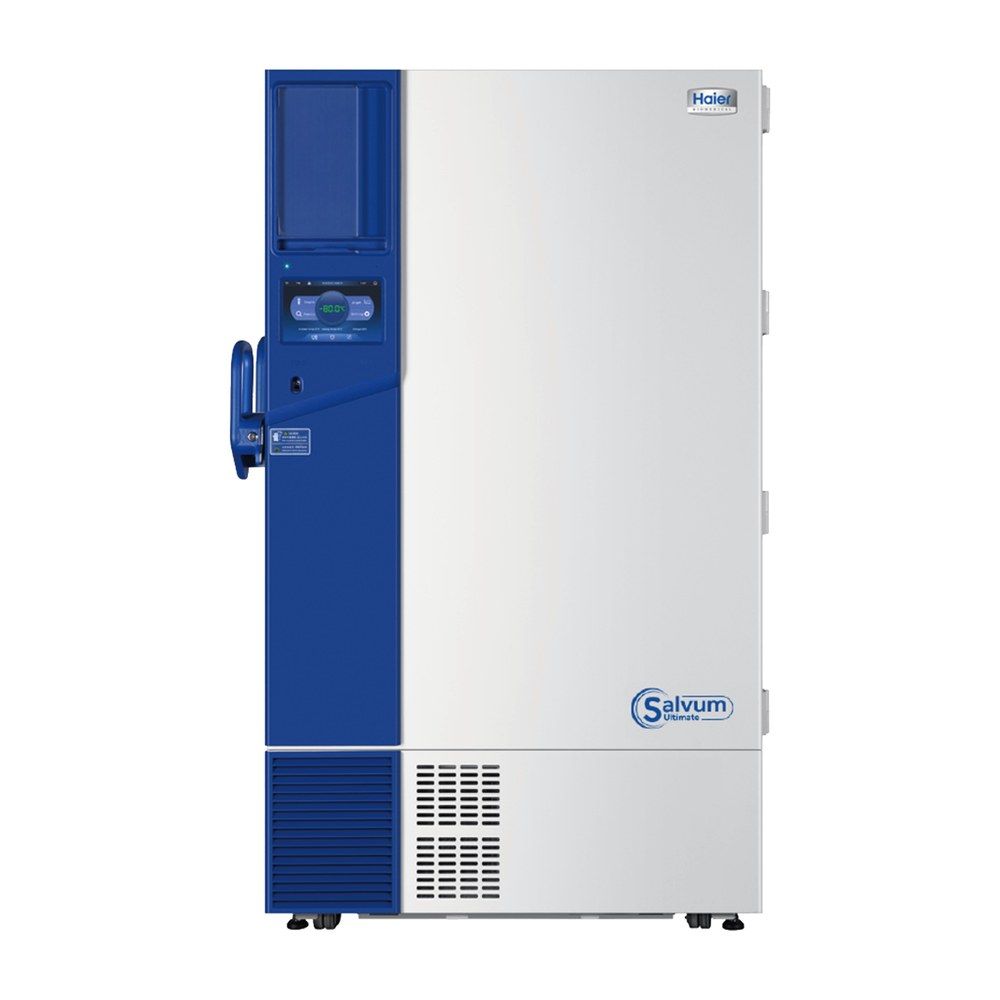

Haier Biomedical DW-86L828W 수냉식 초저온 냉동고

Haier Biomedical DW-86L828W 수냉식 초저온 냉동고

MODEL
DW-86L828W, DW-86L959W
브랜드
Haier Biomedical

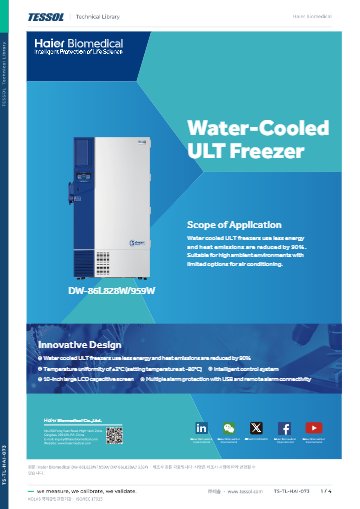

제품 자료
제품문의 구매하기

압축기 열은 물로 내보내고
냉방이 빠듯한 시료실에도 설치

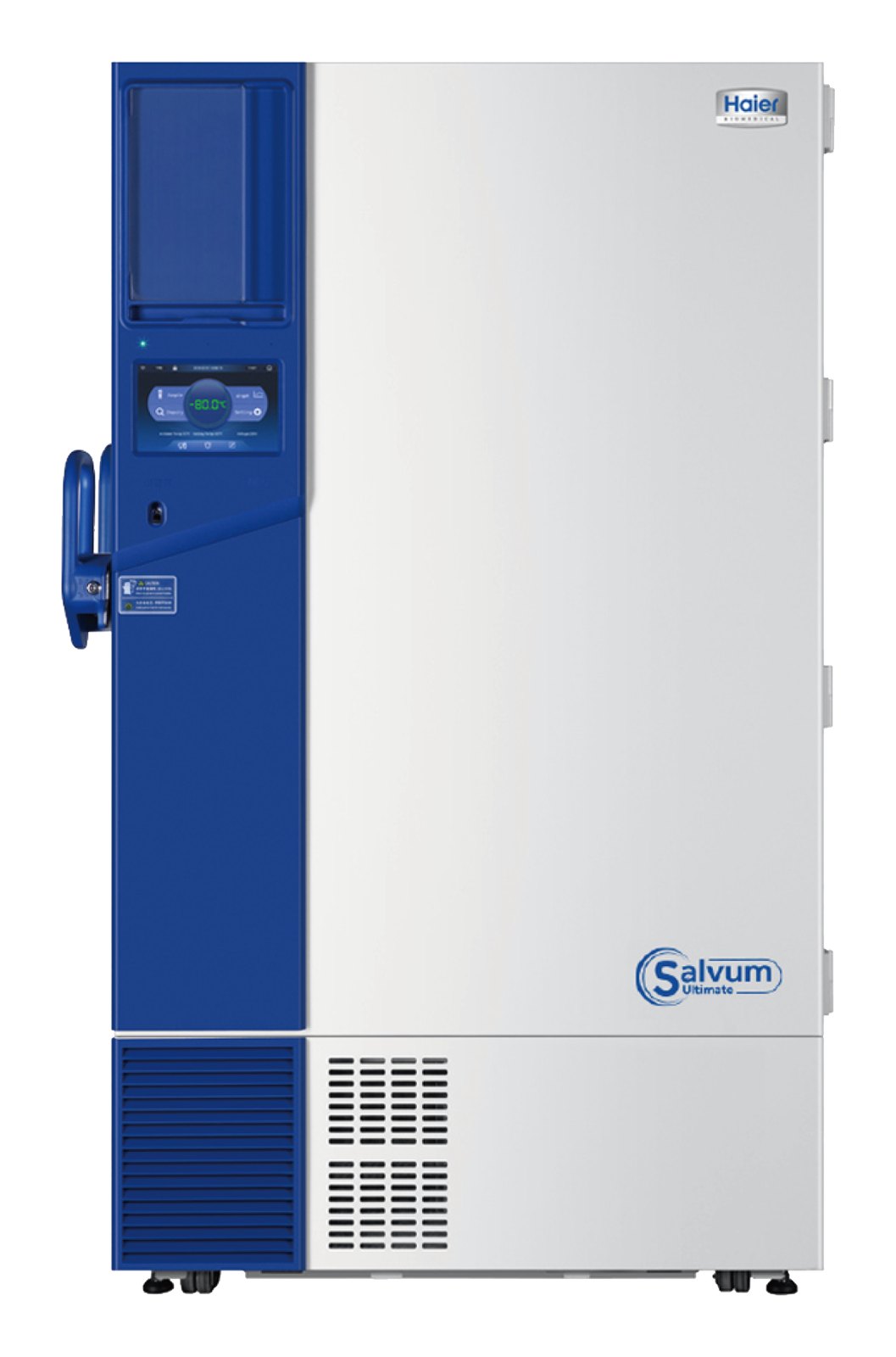

Haier Biomedical DW-86L828W 수냉식 초저온 냉동고

견적 받기

Haier Biomedical DW-86L828W는 압축기 열을 냉각수로 내보내 -40~-86 °C를 유지하는 수냉식 초저온 냉동고입니다. 유효 용량은 828 L와 959 L(DW-86L959W) 두 가지이고, 10인치 LCD 터치스크린을 갖췄습니다. 냉방이 빠듯한 대형 시료실에서 생체 시료를 장기 보관할 때 알맞습니다.

공랭식은 압축기 열을 실내 공기로 내보내 시료실의 냉방 부담을 키웁니다. 수냉식은 이 열을 물로 돌리므로 주변 온도가 높거나 공조를 늘리기 어려운 방에서 유리합니다. 이 수냉식 초저온 냉동고는 (주)테솔이 국내에 공식 공급합니다.

828 · 959 L

선택할 수 있는 용량(단일 챔버)

±3 °C

-80 °C 설정 시 온도 균일도

0.1 °C

LCD 온도 표시 정밀도

RS-485

원격 경보용 통신 포트(기본 제공)

특징

열은 물로 내보내고
냉기는 단열로 가둔 구조

핵심 특징현장에서 달라지는 점
수냉식 방열 구조압축기 열이 시료실 공기에 쌓이지 않아, 대형 냉동고를 여러 대 놓아도 보관실 냉방 용량에 부담을 주지 않습니다.
10인치 정전식 LCD 터치스크린내부 온도와 입력 전압, 주변 온도가 한 화면에 나와 순회 점검 때 이상을 바로 알아볼 수 있습니다.
90 mm VIP와 PU 폼 도어도어가 두꺼워 도어면으로 들어오는 열이 적으므로, 정전 직후에도 챔버 온도가 천천히 오릅니다.
독립 실행형 시료 관리 소프트웨어시료 위치와 목록을 별도 시스템 없이 정리할 수 있어, 종이 대장과 실제 보관 상태가 어긋나는 일이 줄어듭니다.
USB 이력 저장과 RS-485 기본 구비온도 이력을 최대 10년 치까지 USB로 내려받아 점검 기록으로 쓸 수 있습니다. RS-485로 외부 경보 설비를 연결하면 야간 이상이 당직자에게 전달됩니다.
키 잠금 손잡이와 선택 잠금장치자물쇠를 거는 손잡이가 기본입니다. 전자 잠금이나 지문 인식을 추가하면 등록된 사용자만 도어를 열 수 있습니다.

방열 방식

시료실에 열을 남기지 않는
수냉식 방열

초저온 냉동고를 한 방에 모을수록 압축기 열이 보관실 냉방의 한계로 먼저 드러납니다. DW-86L828W와 DW-86L959W는 이 열을 냉각수로 처리하므로, 에어컨을 늘리기 어렵거나 여름철 실내 온도가 오르는 시료실에 알맞습니다. 다만 설치 전에 도면에 냉각수 공급 경로를 반영해야 합니다.

  • 배관 경로: 급수·배수 배관이 본체까지 이어지는 경로와 차단 밸브 위치를 설치 도면에 먼저 표시하세요.
  • 설치 위치: 후면과 측면에서 배관을 점검할 수 있도록 벽과 본체 사이에 간격을 두세요.
  • 냉각수 조건: 수질, 수온, 공급 용량은 설치 전에 현장 설비 기준으로 검토하세요.

더 알아보기 · 초저온 냉동고 발열량, 실 냉방 부하 어림하기

반입·설치

출입문 폭부터 맞춰 보는
대형 직립형 반입

대형 직립형이라 반입 경로의 폭을 먼저 확인해야 합니다. 두 모델은 깊이 998 mm와 높이 1,980 mm가 같고 폭만 다릅니다. 손잡이를 뺀 본체 폭은 828 L 모델이 1,050 mm, 959 L 모델이 1,196 mm이니 출입문과 엘리베이터의 유효 폭과 비교하세요.

챔버 내부는 870 × 716 × 1,310 mm와 1,016 × 716 × 1,310 mm이고, 선반 폭은 854 mm와 1,000 mm입니다. 선반과 내벽 사이는 두 모델 모두 16 mm이므로 랙과 박스 규격을 정할 때 이 여유를 기준으로 삼으세요.

내측 도어 4개와 가스켓 4겹

외측 도어에는 가스켓이 4겹, 내측 도어에는 도어마다 1겹 붙어 있습니다. 필요한 칸의 도어만 열면 되므로 나머지 칸은 외기와 닿지 않습니다. 단시간에 자주 여닫아 내부 압력이 쏠릴 때는 도어 압력 해소 포트가 도어를 다시 열 때의 부담을 덜어 줍니다.

경보·접근 관리

정전과 이상을 알리는
경보 구성

고온, 저온, 응축기 과열, 정전, 배터리 부족, 주변 고온, 도어 열림, 센서 오류가 모두 경보 항목이며 USB와 원격 경보 출력으로 외부 설비에 전달됩니다. RS-485가 기본이라 건물 감시반과 연결할 때 별도 변환기가 필요하지 않습니다.

  • 정전 중: 리튬 배터리가 LCD와 경보 상태 표시를 유지하므로 당직자가 현장에서 상태를 확인할 수 있습니다.
  • 접근 관리: 키 잠금 손잡이에 전자 잠금이나 지문 인식을 더하면 사용자별로 출입을 나눌 수 있습니다.
  • 이력 보관: USB로 내려받은 온도 이력을 시료 대장과 함께 보관하면 점검 때 대조하기 쉽습니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

사양

828 L·959 L
모델 비교 사양

항목DW-86L828WDW-86L959W
유효 용량828 L (29.2 cu ft)959 L (33.9 cu ft)
외형 치수 (W×D×H)1,145 × 998 × 1,980 mm1,296 × 998 × 1,980 mm
본체 폭 (손잡이 제외)1,050 mm1,196 mm
내부 치수 (W×D×H)870 × 716 × 1,310 mm1,016 × 716 × 1,310 mm
선반 폭854 mm1,000 mm

시리즈 공통 사양

항목사양
형태 / 방열직립형 / 수냉식
냉각 성능 / 온도 설정 범위-86 °C / -40 ~ -86 °C
온도 균일도±3 °C (-80 °C 설정 시)
컨트롤러 / 디스플레이마이크로프로세서 / 10인치 정전식 LCD 터치스크린(표시 정밀도 0.1 °C)
표시 항목온도, 전압, 주변 온도
제상 / 냉매수동 제상 / 탄화수소(HC)
단열90 mm VIP + PU 폼 도어
도어 가스켓외측 4겹, 내측 도어당 1겹
내측 도어단열 내측 도어 4개
압력 조절 포트도어 압력 해소 포트(잦은 단시간 개폐 대응)
정전 대비리튬 배터리 2개, 정전 후 LCD 22시간 유지
시료 관리독립 실행형 시료 관리 소프트웨어
잠금키 잠금 손잡이(자물쇠 사용 가능)
경보 항목고온·저온, 응축기 과열, 정전, 배터리 부족, 주변 고온, 도어 열림, 센서 오류
경보 출력USB, 원격 경보 출력
인터페이스USB(온도 이력 최대 10년 저장), RS-485 기본, 5 V 전원 포트
포트홀(Access Port)있음
이동·고정캐스터, 수평 조절 발
전원220 V / 60 Hz
선택 사양전자 잠금, 지문 인식, 온도 차트 레코더, CO2 백업 시스템, LN2 백업 시스템
인증CE

활용 분야

냉방이 빠듯한
시료 보관 현장

  • 대형 바이오뱅크 시료실 — 여러 대를 한 방에 모을 때 압축기 열이 실내 냉방에 쌓이는 문제를 줄입니다.
  • 병원 진단검사·병리 시료 보관실 — 여름철에 실내 온도가 오르는 공간에서 검체와 조직을 -86 °C 부근으로 보관합니다.
  • 대학·국책 연구소 공용 장비실 — 공조를 늘리지 않고 대용량 냉동고를 추가합니다.
  • 제약·바이오 기업 QC 시료실 — 표준품과 참조 시료의 목록을 소프트웨어로 정리합니다.

선택 가이드

용량과 설치 조건으로 고르는
수냉식 모델

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
출입문 폭이 좁은 대형 시료실에 놓을 때DW-86L828W본체 폭이 1,050 mm로 두 모델 중 좁아 반입이 더 수월합니다.
한 대에 더 많은 시료를 모을 때DW-86L959W선반 폭이 1,000 mm로 두 모델 중 챔버가 가장 넓습니다.
냉각수 배관 없이 설치해야 할 때UltraEco DW-86L580BPT공랭식 직립형이라 배관 공사 없이 설치할 수 있습니다.
LED 표시창의 공랭식 대형 모델이 필요할 때DW-86L728J · DW-86L828J저에너지 LED 직립형 시리즈이며 내부 도어가 4개입니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

기본 구성과
추가 선택 사양

  • 기본 구성 — 키 잠금 손잡이(자물쇠 사용 가능), 독립 실행형 시료 관리 소프트웨어, RS-485 통신 포트, USB 이력 저장.
  • 잠금 강화 — 전자 잠금이나 지문 인식 모듈을 선택하면 등록된 사용자만 도어를 열 수 있습니다.
  • 백업 장비 — 온도 차트 레코더와 CO2·LN2 백업 시스템을 선택 사양으로 추가할 수 있습니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −80 °C 안팎을 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−90 ~ 0 °C, −90 ~ −40 °C 구간 ±0.2 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
