Fluke 922 KIT 풍속/풍량/차압/온도계 키트

Fluke 922 KIT 풍속/풍량/차압/온도계 키트

MODEL
Fluke 922 KIT
브랜드
FLUKE
제품 자료
제품문의 구매하기

덕트 차압과 풍량을
함께 측정하는 마노미터 키트

Fluke 922/KIT 풍량계 · 마이크로 마노미터 키트

견적 받기

Fluke 국내 공식 대리점

Fluke 922/KIT는 ±4000 Pa 차압·정압 측정에 PT12 피토관을 더해 1~80 m/s 덕트 풍속과 풍량까지 계산하는 풍량계 · 마이크로 마노미터(Airflow Meter/Micromanometer) 키트입니다. 공조 덕트의 압력 손실과 풍량 균형을 점검하는 설비 엔지니어를 위한 구성입니다.

컬러 호스로 두 포트의 압력을 구분하므로 연결 실수가 줄어듭니다. 판독값 99개를 저장해 최소·최대·평균으로 정리할 수 있어, 덕트 단면의 여러 지점을 이어서 측정해도 기록이 흐트러지지 않습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

±4000 Pa

차압·정압 측정 범위

1 ~ 80 m/s

피토관 풍속 측정 범위

99개

저장하는 판독값 수

280시간

백라이트 없이 운전하는 배터리 수명

특징

922/KIT로 압력·풍속·풍량을
이어서 읽는 구성

핵심 특징현장에서 달라지는 점
차압·정압 측정필터 전후와 덕트 구간의 압력 손실을 직접 읽으므로 막힘이나 누설 위치를 좁힐 수 있습니다.
컬러 호스호스 색으로 두 포트를 구분하므로 고압 측과 저압 측을 바꿔 끼우는 실수가 줄어듭니다.
덕트 모양·크기 입력원형·사각 덕트의 치수를 직접 입력하므로 실제 덕트 조건이 풍량 계산에 그대로 반영됩니다.
99개 판독값 저장과 통계최소·최대·평균·홀드 기능으로 여러 지점의 측정값을 현장에서 바로 정리할 수 있습니다.
백라이트 화면과 자동 전원 끄기어두운 기계실에서도 화면을 읽을 수 있고, 켜 둔 채 잊어도 배터리 소모가 줄어듭니다.
손목 끈과 하드 케이스높은 곳에서 작업할 때 떨어뜨리지 않게 잡아 주고, 이동 중에는 호스와 피토관을 한 케이스에 담아 보호합니다.

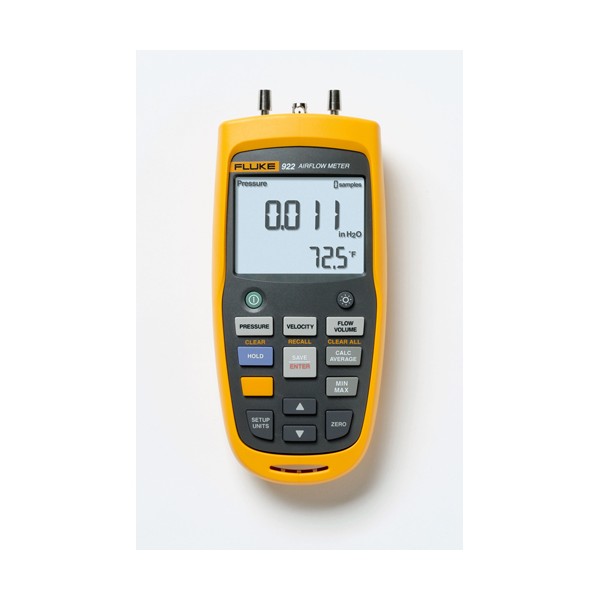

Fluke 922 KIT - 표시창과 조작 버튼, 상단 포트가 보이는 본체 전면
표시창과 조작 버튼, 상단 포트가 보이는 본체 전면

측정 원리

922 피토관 풍속과
풍량 계산 조건

피토관은 전압과 정압의 차를 풍속으로 환산하는 방식이라 1 m/s 아래의 느린 흐름에는 맞지 않습니다. 디퓨저 앞 저속 기류는 열선식이나 베인식 풍속계로 따로 측정하고, 922는 덕트 내부의 고속 기류와 압력 손실 점검에 사용하세요.

풍량은 풍속에 덕트 단면적을 곱해 계산하므로 정확도가 풍속과 덕트 크기에 좌우됩니다. 덕트를 여러 지점으로 나눠 측정한 뒤 평균 기능으로 대표 풍속을 구하고, 덕트 모양과 크기를 입력해 풍량을 확인하세요.

컬러 호스와 TPAK 자석 걸이

두 개의 고무 호스는 서로 다른 색으로 포트를 구분합니다. TPAK 자석 걸이로 철제 덕트나 패널에 본체를 붙여 두면 두 손을 자유롭게 쓸 수 있습니다. 각 포트는 최대 10 psi까지 견디므로 이보다 압력이 높은 배관에는 직접 연결하지 마세요.

교정

922/KIT 정기 교정으로
압력 편차 관리

압력 센서와 온도 센서는 사용 환경에 따라 편차가 쌓이므로 정기 교정으로 측정값을 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.

사양

922/KIT 압력·풍속·풍량
측정 사양

항목사양
차압·정압 (Pa)±4000 Pa, 분해능 1 Pa, ±1 % + 1 Pa
차압·정압 (mmH2O)±400 mmH2O, 분해능 0.1 mmH2O, ±1 % + 0.1 mmH2O
차압·정압 (mbar)±40 mbar, 분해능 0.01 mbar, ±1 % + 0.01 mbar
압력 표시 단위Pa, mmH2O, mbar, inH2O, psi (선택)
풍속 (피토관)1 ~ 80 m/s (250 ~ 16,000 fpm), 분해능 0.001 m/s, 10.00 m/s(2000 fpm)에서 ±2.5 % 읽음값
풍량0 ~ 99,999 cfm · m³/h · L/s, 분해능 1, 정확도는 풍속과 덕트 크기에 따라 결정
온도0 ~ 50 °C, 분해능 0.1 °C, ±1 % + 2 °C
포트 최대 압력포트당 10 psi
데이터 저장판독값 99개, 최소·최대·평균·홀드
동작 온도0 ~ 50 °C
보관 온도-40 ~ 60 °C
상대 습도0 ~ 90 % (비응축)
동작 고도 / 보관 고도2000 m / 12000 m
보호 등급IP40
규격EN 61326-1, MIL-PRF-28800F Class 3
전원AA 4개, 백라이트 없이 280시간 / 백라이트 사용 시 60시간
보증2년
품번Fluke-922/KIT (2679831)

활용 분야

922/KIT로 덕트 압력과
풍량을 점검하는 현장

  • 공조 덕트 풍량 점검 — 단면 여러 지점의 풍속을 평균해 풍량 균형을 확인합니다.
  • 필터·코일 압력 손실 확인 — 전후 차압을 읽어 교체 시기를 판단합니다.
  • 고속 덕트 풍속 측정 — 1 m/s 이상의 기류를 피토관으로 측정합니다.
  • 건물 내외부 압력 차 점검 — 실내외 정압 차를 확인해 기밀과 환기 상태를 점검합니다.

선택 가이드

측정 대상에 맞는
Fluke 공기질·풍속 계측기

이럴 때 (측정 대상)권장 모델선택 이유
덕트 차압과 고속 풍량을 측정하려면Fluke 922/KIT피토관 방식으로 1~80 m/s 풍속과 ±4000 Pa 차압을 측정합니다.
그릴 앞 풍속을 지점별로 확인하려면Fluke 925베인 헤드로 0.40~25.00 m/s까지 읽어 피토관으로는 어려운 낮은 풍속을 측정합니다.
공기 중 입자 수를 세야 한다면Fluke 9850.3~10 µm 6채널 입자 계수기입니다.
온습도와 CO2·CO를 함께 확인하려면Fluke 975실내 공기질 5항목을 한 기기로 측정합니다.

구성·옵션

922/KIT 키트 구성품

구성품모델비고
풍량계 · 마이크로 마노미터Fluke 922포트당 최대 10 psi
피토관PT12풍속·풍량 측정용
자석 걸이TPAK철제 면에 본체 고정
고무 호스2개컬러 구분
손목 끈 · AA 건전지 4개 · 사용자 매뉴얼—기본 포함
하드 케이스—이동·보관용
