피토관 하나로 풍속·풍량·차압을
재는 피토관 풍속계

REED R3001 피토관 풍속계 · 차압계

견적 받기

Reed 국내 정식 공급 파트너

REED R3001은 ±5000 Pa 차압과 피토관 풍속 1~80 m/s를 측정하는 피토관 풍속계 · 디지털 차압계(마노미터, Pitot Anemometer)입니다. 덕트에서 피토관 트래버스로 풍속과 풍량을 구하고, 필터 앞뒤와 실 사이의 차압까지 한 대로 확인합니다.

피토관이 만드는 차압으로 풍속을 환산하고, 덕트 면적을 입력하면 풍량(CFM·CMM)을 계산합니다. 풍속 정확도는 ±2.5 % 읽음값입니다. 실시간 시계 기록과 USB 소프트웨어를 갖춘 이 장비는 (주)테솔이 국내에 공식 공급합니다.

±5000 Pa

차압 측정 범위

1 ~ 80 m/s

피토관 풍속 범위

±2.5 %

풍속 정확도 (읽음값 기준)

USB

PC 데이터 전송

특징

풍속·풍량·차압
측정 기능

핵심 특징현장에서 달라지는 점
풍속·풍량·차압 동시 측정피토관 하나로 풍속과 풍량, 차압을 함께 측정하므로 장비를 따로 준비하지 않고 덕트 조사를 마칩니다.
덕트 면적 계산사각과 원형 덕트 면적을 버튼으로 골라 풍량을 현장에서 바로 계산합니다.
실시간 시계 기록측정값마다 시각이 붙어 내부 메모리에 저장되므로 나중에 점검 순서대로 기록을 확인합니다.
Max·Min·평균과 Hold최대, 최소, 평균값을 화면에서 바로 비교해 변동이 큰 덕트의 대표값을 판단합니다.
큰 백라이트 LCD어두운 천장 점검구 안에서도 값을 또렷하게 읽습니다.
USB 데이터 전송USB 케이블과 소프트웨어로 PC에 기록을 옮겨 보고서에 첨부합니다.

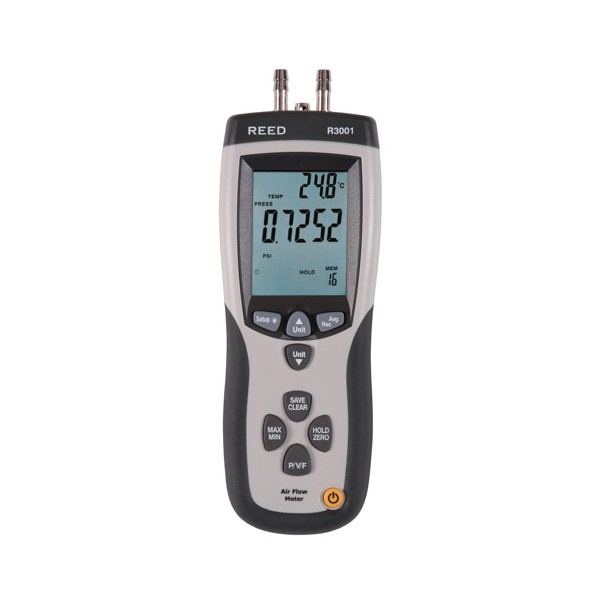

REED INSTRUMENTS R3001 - 표시창과 버튼, 압력 포트가 보이는 차압계 전면
표시창과 버튼, 압력 포트가 보이는 차압계 전면

측정 방식

피토관 차압으로
풍속을 구하는 방법

덕트 안 풍속은 피토관에 생기는 차압으로 환산하므로 흐름이 빠를수록 정확하게 측정됩니다. 이 방식의 측정 하한은 1 m/s이므로 디퓨저 앞처럼 느린 흐름에는 열선식 REED R4500SD가 적합합니다. 차압 정확도는 ±0.3 % FS, 반복성은 ±0.2 % FS, 선형성·히스테리시스는 ±0.29 % FS입니다.

피토관과 실리콘 튜브 연결

흑색과 백색 실리콘 튜브를 피토관의 전압 포트와 정압 포트에 구분해 연결합니다. 연결이 바뀌면 차압의 부호가 반대로 표시되므로 포트 표시를 확인하고, 측정 전에 영점 버튼으로 오프셋을 보정하세요.

차압 활용

필터와 실 사이
차압 점검

  • 필터 관리: 필터 앞뒤 차압으로 교체 시기를 가늠합니다.
  • 실 간 기류: 실 사이 차압으로 기류 방향을 확인합니다.
  • 압력 한계: 최대 압력은 10 psi이므로 그 이상의 압력이 걸리는 배관에는 사용하지 마세요.

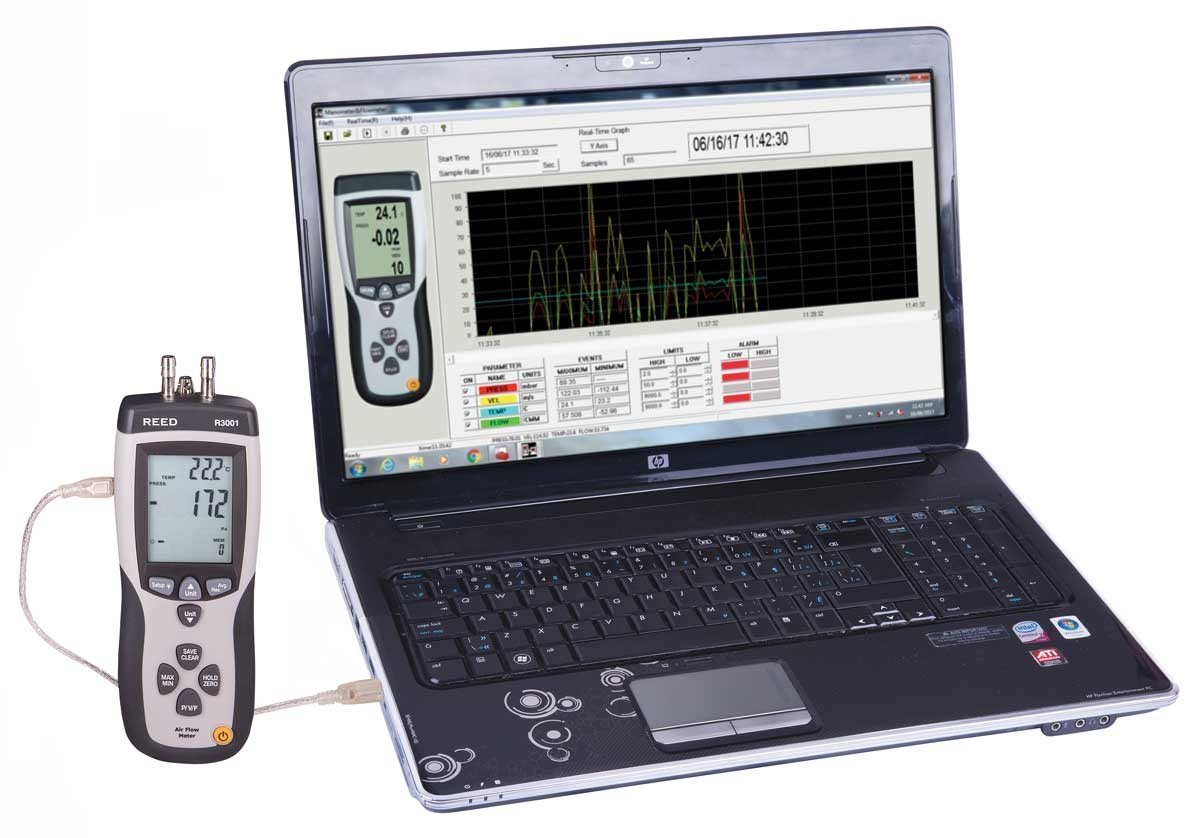

REED INSTRUMENTS R3001 - 차압계를 노트북에 연결해 데이터를 확인하는 모습
차압계를 노트북에 연결해 데이터를 확인하는 모습

사용 방법

REED R3001
측정값 저장과 USB 전송

R3001은 측정 모드별로 최대 99개의 측정값을 저장하며, USB 케이블과 소프트웨어 CD가 동봉됩니다. 소프트웨어는 Windows XP, 7, 8, 10, 11에서 동작합니다.

소프트웨어·도구하는 일
Save/Clear 버튼현재 측정값 저장, 불러온 값 삭제
Avg/Rec 버튼저장한 값 불러오기, 저장값 평균 보기
PC 소프트웨어(CD 동봉)동봉 CD의 PC 소프트웨어(Windows XP·7·8·10·11)

처음 연결하는 순서

순서할 일
1동봉된 CD의 소프트웨어를 PC에 설치하세요.
2측정 중 Save/Clear 버튼을 누르면 현재 측정값이 저장됩니다.
3저장한 값을 보려면 P/V/F 버튼으로 모드를 고른 뒤 Avg/Rec 버튼을 길게 누르세요.
4Up/Down 버튼으로 저장값을 넘겨 보고, Avg/Rec 버튼을 짧게 누르면 저장값 전체의 평균이 표시됩니다.
5동봉된 USB 케이블로 측정기를 PC에 연결하고 소프트웨어를 실행하세요.

메모리가 가득 차면 경고음과 함께 FU가 표시됩니다. 전체 기록을 지우려면 Option Setup의 CLEAR를 사용하세요.

사양

차압 · 풍속 · 풍량
측정 사양

항목사양
차압 범위±5000 Pa (±20.07 inH2O · ±50.00 mbar · ±0.752 psi · ±509.8 mmH2O)
차압 정확도 · 반복성±0.3 % FS · ±0.2 % FS · 선형성/히스테리시스 ±0.29 % FS
차압 분해능1 Pa · 0.0001 psi · 0.01 mbar · 0.01 inH2O · 0.1 mmH2O
최대 압력10 psi
풍속 (피토관)1 ~ 80 m/s · ±2.5 % 읽음값 · 0.01 m/s
풍속 환산200 ~ 15,733 fpm · 3.6 ~ 288.0 km/h · 2.24 ~ 178.66 mph · 2.0 ~ 154.6 knot
풍속 분해능0.01 m/s · 1 fpm · 0.1 km/h · 0.01 mph · 0.1 knot
풍량0 ~ 99,999 CFM · CMM · ±1 % FS · 사각 · 원형 덕트 면적 버튼 입력
풍량 분해능0.0001 ~ 100 CFM · 0.001 ~ 100 CMM
공기 온도0 ~ 50 °C · ±1.5 °C · 0.1 °C
화면5자리 이중 LCD · 백라이트
기능Max/Min/평균/상대값/Hold · 영점 · 과범위·미달 표시 · 풍량 계산(CFM/CMM) · 단위 선택
기록실시간 시계 · 날짜 시각 기록 · 내부 메모리 · 데이터 로깅
응답 속도초당 2회
연결 · 소프트웨어USB 케이블 · 소프트웨어 포함 (Windows XP · 7 · 8 · 10 · 11)
전원9 V 배터리 · 저전압 표시 · 20분 자동 꺼짐 · 삼각대 장착
작동 · 보관 환경작동 0 ~ 50 °C, 습도 10 ~ 80 % / 보관 -10 ~ 60 °C
인증CE
크기 · 무게210 × 75 × 50 mm · 340 g
구성본체 · 실리콘 튜브 (흑 · 백) · 피토관 · USB 케이블 · 소프트웨어 · 배터리 · 하드 케이스

활용 분야

덕트 풍량과 차압을
점검하는 현장

  • 공조·설비 — 덕트 풍량을 점검하고 기록합니다.
  • 필터 관리 — 앞뒤 차압으로 교체 시기를 가늠합니다.
  • 실 간 기류 — 실 사이 차압으로 기류 방향을 확인합니다.
  • 환기 설비 시운전 — 풍속과 풍량을 확인하고 기록합니다.
  • 실내 환기 조사 — 온도와 함께 환기 상태를 점검합니다.

선택 가이드

풍속·차압 측정
모델 비교

이럴 때 (현장 조건·용량)권장 모델선택 이유
빠른 덕트 흐름의 풍속·풍량·차압을 한 대로 볼 때R3001피토관 방식으로 1~80 m/s와 ±5000 Pa 차압을 측정합니다.
디퓨저 앞처럼 느린 흐름을 볼 때R4500SD열선식으로 0.2 m/s부터 측정하고 SD 카드에 기록합니다.
압력만 psi 단위로 크게 볼 때R3002 · R3030 · R31005.000 psi, 30.00 psi, 100.0 psi 범위의 디지털 마노미터입니다.
베인으로 풍속을 볼 때890670 mm 베인으로 0.4~35 m/s를 측정합니다.

구성·옵션

구성품과
소프트웨어

구성품용도
본체풍속 · 차압 · 풍량 · 온도 측정
피토관덕트 안 풍속 측정
실리콘 튜브 (흑 · 백)압력 연결용 튜브
USB 케이블PC 데이터 전송
소프트웨어기록 데이터를 PC에서 확인 (Windows XP · 7 · 8 · 10 · 11)
9 V 배터리전원
하드 케이스보관과 운반

압력 센서의 기준은 정기 교정으로 유지하세요. 정기 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
