수술실 온습도와 양압, 표시기 대신 기록으로 남기는 법

수술실 온습도와 양압을 근거 있는 기록으로 남기려면, 방마다 로거 한 대에 온습도 센서와 차압 센서를 하나씩 연결해 연속으로 기록하면 됩니다. 벽 표시기를 보고 점검표에 체크만 하는 병원이 많지만, 그 방식으로는 지난 시각의 값이 남지 않습니다. 공조 시험 때 한 번 잰 차압으로는 지난밤의 양압을 알 수 없는 것과 같습니다. 연속 기록이 있으면 센서 위치와 알람 지연, 수술 전 한 장짜리 보고서까지 같은 기준으로 정리할 수 있습니다.

문제

표시기만 봐서는 남지 않는 것

표시기를 보고 체크만 하는 방식으로는 지나간 시간의 환경을 증명할 수 없습니다. 예를 들어 장마철인 7월, 오후 첫 수술 전에 습도 표시가 평소보다 높게 보였다고 해 보겠습니다. 그날 오전 습도가 어땠는지는 어디에도 남아 있지 않고, 감염관리실이 수술 부위 감염 사례를 검토하며 환경 자료를 요청해도 내놓을 수 있는 것은 공조 시험 때의 한 시점 값뿐입니다. 아래 항목 가운데 몇 개가 해당하는지 세어 보세요.

• 수술실 온습도는 벽 표시기로만 보고 기록은 남지 않습니다
• 차압은 공조 시험 때 한 번 측정했고, 그 뒤의 값은 알 수 없습니다
• 수술 전 점검표에 환경 항목이 있지만 근거 기록이 없습니다
• 야간 절감 운전 중 양압이 유지되는지 확인한 적이 없습니다
• 감염관리 회의에 환경 데이터를 가져가지 못합니다

세 개 이상이 해당한다면 아래 구성을 검토해 보세요. 특히 두 번째와 네 번째 항목이 함께 해당한다면, 지금 이 순간 양압 방향이 유지되고 있는지 아무도 증명할 수 없는 상태입니다.

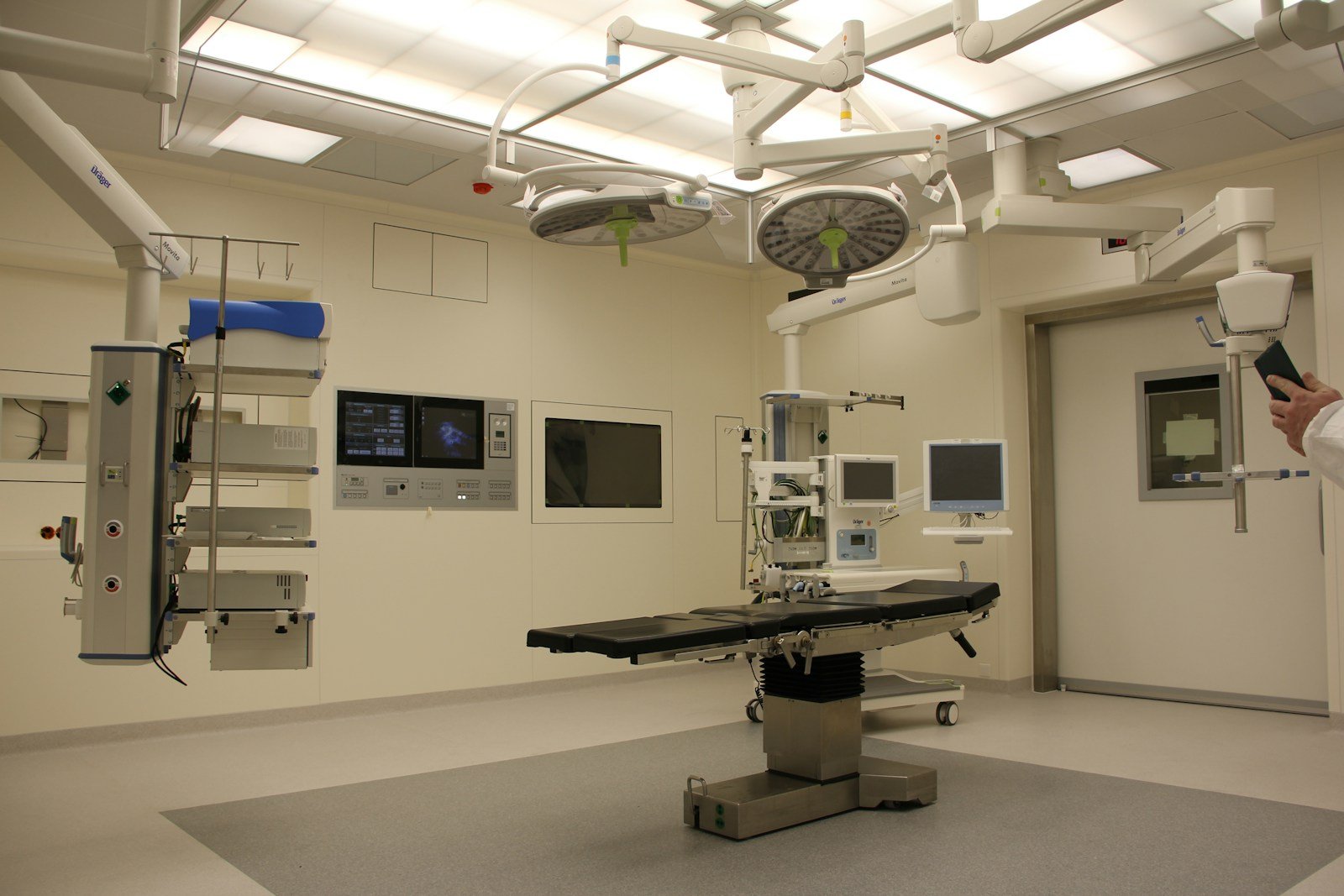

지나간 시간의 환경은 기록으로만 보여 줄 수 있습니다

ASHRAE 170과 CDC 지침의 수술실 기준

가장 많이 인용되는 기준은 온도 20~24 °C, 습도 20~60 %RH(ASHRAE 170)와 최소 2.5 Pa 양압(CDC 지침)입니다. ANSI/ASHRAE/ASHE Standard 170은 이 온습도를 최소 설계 조건으로 정하고, 실제 운영 범위는 병원이 따로 합의해 정하도록 둡니다. 미국 CDC의 2003년 지침 표 B.2는 양압(실내 압력이 복도보다 높아 공기가 밖으로 나가는 상태), 전체 환기 15 ACH 이상, 상대습도 30~60 %, 20~23 °C를 제시합니다.

• 주석 11: 최소 차압은 0.01 inch 수주, 즉 2.5 Pa이며 성가신 알람을 막는 조치를 둡니다.
• 주석 4: 사용하지 않을 때도 기류 방향을 유지해야 하므로, 야간 절감 운전 중의 양압도 기록 대상입니다.

두 출처의 습도 하한이 20 %와 30 %로 다른 것은 발행 연도와 개정 이력이 다르기 때문입니다. 그러니 감염관리실과 시설팀이 운영 기준을 먼저 합의하고, 그 값을 알람 한계로 옮기세요. 국내 의료법 시행규칙의 시설규격은 공조 설계서와 대조해 확인해야 합니다.

로거는 복도에, 센서는 기류 밖에

로거는 수술실 출입문 옆 복도 벽에 두는 편이 좋습니다. 장비와 청소 동선을 피할 수 있고, 차압 튜브 한쪽이 자연스럽게 복도 기준점이 되기 때문입니다.

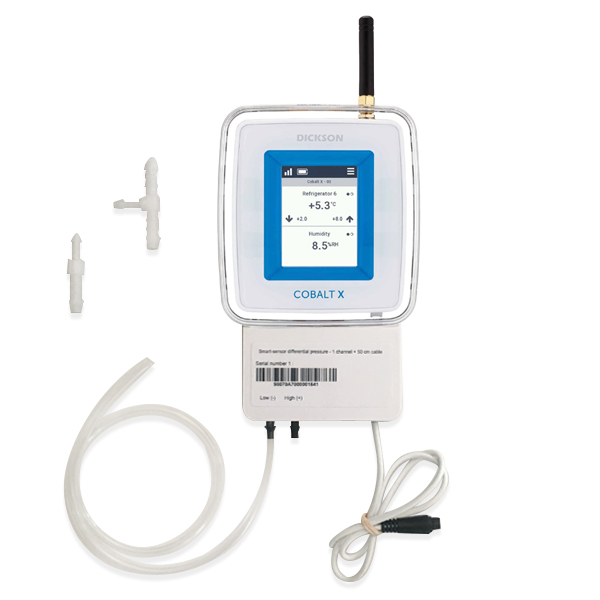

수술실 한 곳에 DICKSON Cobalt X2 한 대를 두고 온습도 Smart-Sensor(−40~+100 °C, 0~99.9 %RH)와 차압 Smart-Sensor(−500~+500 Pa)를 하나씩 연결하면 3채널이 되어, X2의 최대 4채널 안에 들어갑니다. 차압 튜브는 High(+) 포트를 수술실에, Low(−) 포트를 복도에 연결해야 양압이 양수로 표시됩니다.

센서 위치에서 흔히 하는 실수는 기류와 열원을 놓치는 것입니다. 차압 튜브 끝이 급기구 아래나 문 앞에 있으면 흔들림이 그대로 기록되고, 온습도 센서가 무영등 복사열이나 가온 장비 배기구 가까이 있으면 온도가 높게 남습니다. 설치 전에 하루 동안 이동식 로거로 몇 지점을 비교해 보세요.

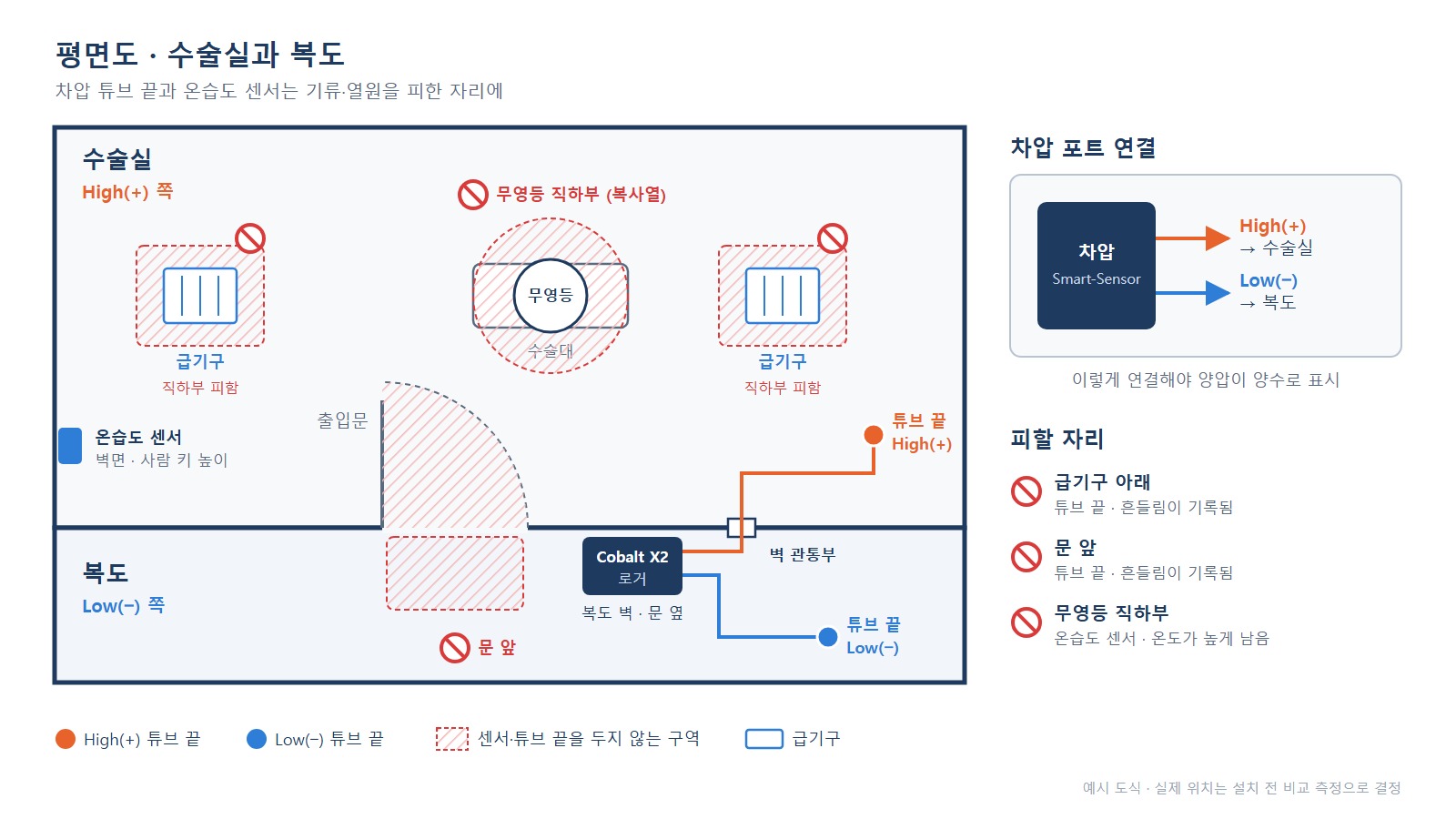

튜브 끝은 기류가 닿지 않는 곳에, High(+)는 수술실 쪽에 둡니다

2.5 Pa 판정은 왜 미차압계로 따로 할까요?

차압 Smart-Sensor의 확장불확도, 즉 참값이 있을 수 있는 범위는 ±4 Pa이고 교정점은 0, 15, 25, 50 Pa입니다. 최소 기준은 2.5 Pa인데 불확도가 ±4 Pa이니, 이 센서의 측정값만으로는 2.5 Pa 근처 값의 합격을 단정할 수 없습니다. 대신 양압 방향이 유지되는지, 문을 열었다 닫은 뒤 얼마나 빨리 회복하는지는 24시간 끊김 없이 보여 줍니다.

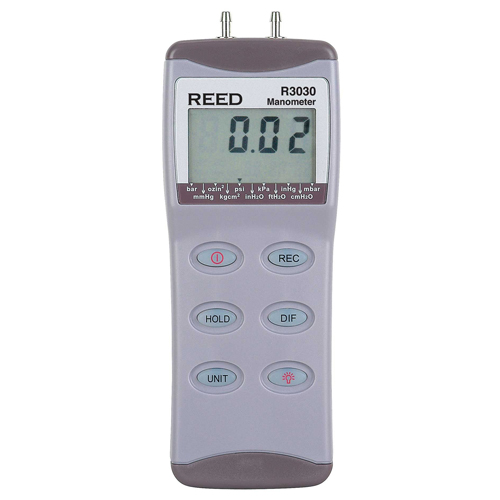

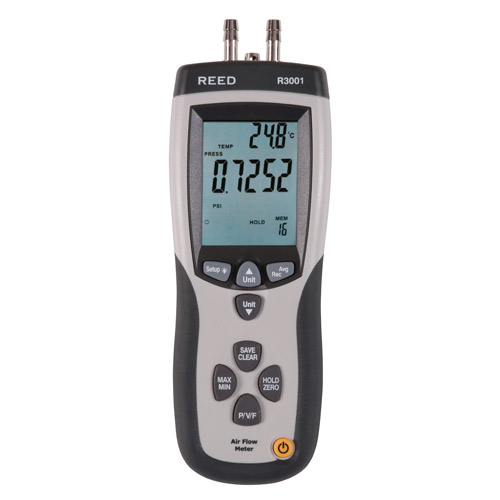

설정 차압이 불확도보다 충분히 크다면, 경고는 설정값의 절반 아래로, 알람은 0 Pa 아래로 역전됐을 때로 둘 수 있습니다. 설정 차압이 작다면 정밀 판정은 교정된 미차압계로 따로 하세요.

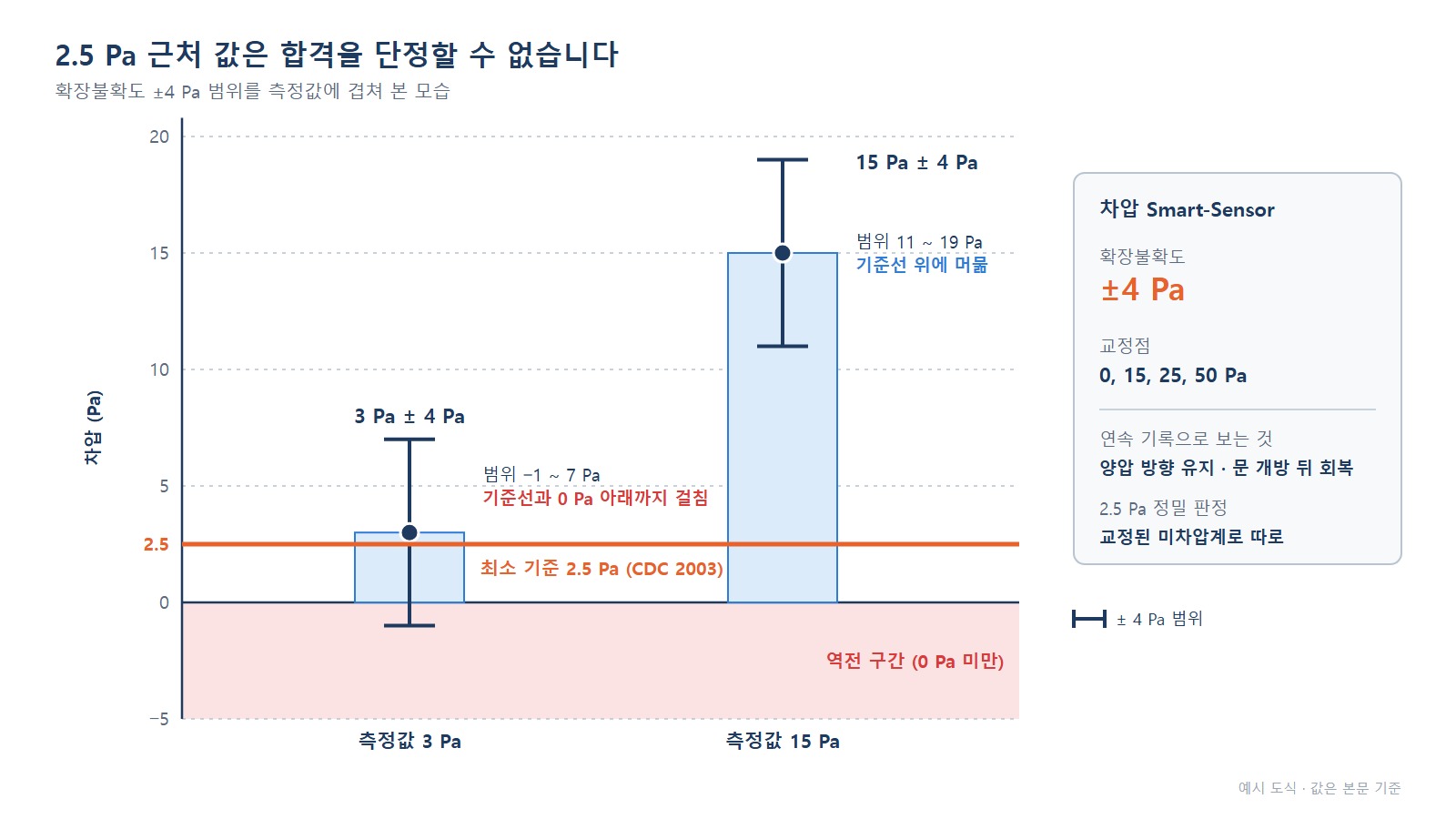

2.5 Pa 근처의 측정값은 불확도 범위가 0 아래까지 걸칩니다

수술실 수에 따른 로거 구성

수술실이 열 곳이면 로거도 열 대가 필요합니다. 그렇다고 처음부터 전부 갖출 필요는 없습니다. 고위험 수술실 두 곳에 먼저 설치하고, 같은 기준으로 넓혀 가도 됩니다.

온습도만 본다면 로거 한 대로 두 방을 맡을 수도 있습니다. 하지만 차압까지 넣으면 채널이 모자라 방마다 한 대가 필요합니다.

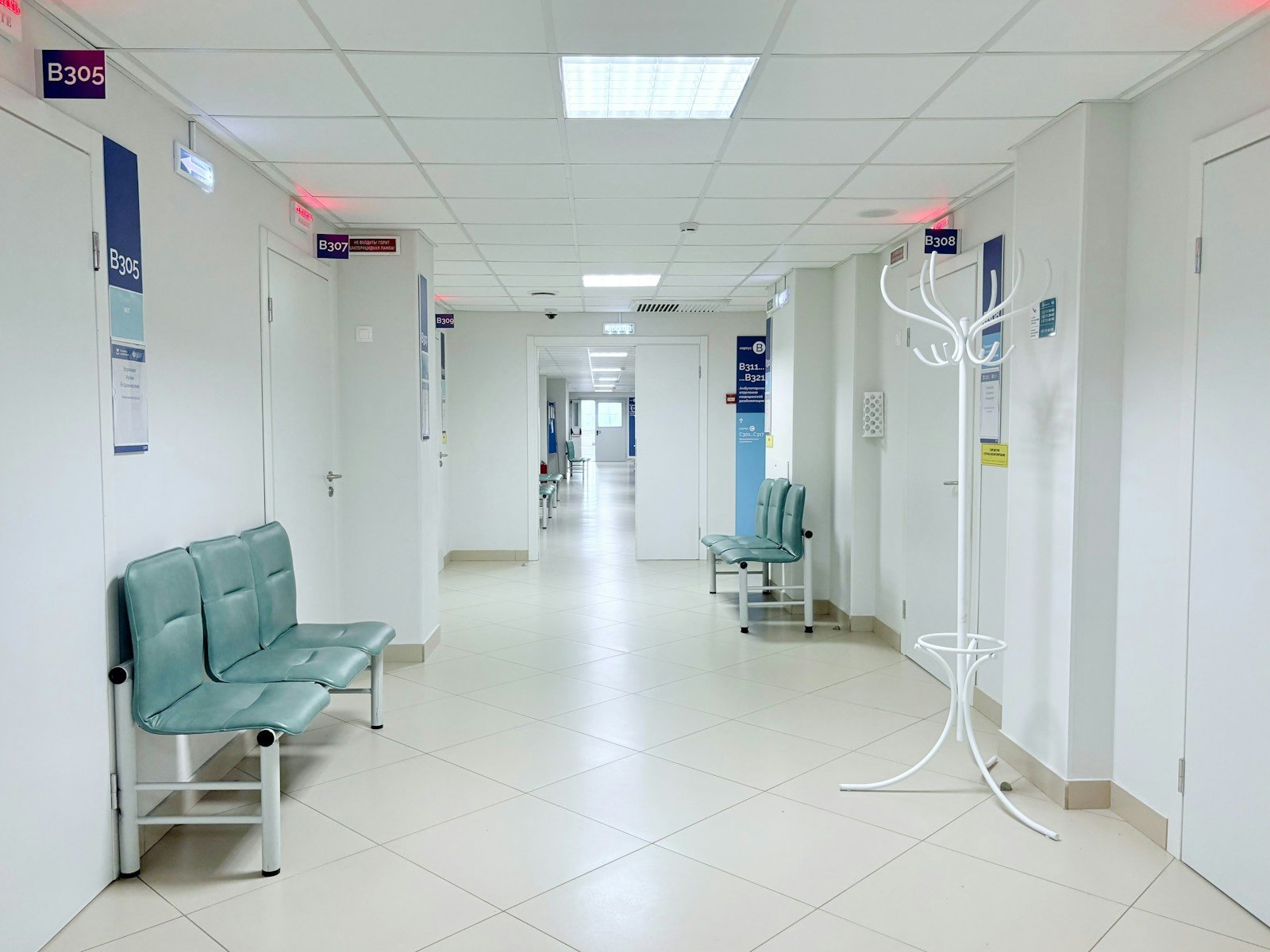

로거는 수술실 출입문 옆 복도 벽에 둡니다

문 개방은 알람 지연으로 거르세요

수술 중에도 문이 열리면 차압이 0 가까이 떨어졌다가 돌아옵니다. 그때마다 알람이 울리면 CDC 지침이 경계한 성가신 알람이 되므로, 알람에 지연을 두어 짧은 하락은 거릅니다.

문 개방이 길어야 1~2분이라면 기록 간격은 1분으로 두고 지연은 그보다 길게 잡으세요. 짧은 하락은 경고로만 남기고, 계속되는 역전에만 알람을 보내는 식입니다. 정확한 값은 첫 주 기록을 보고 확정합니다.

수술 전 한 장 보고서와 6주 도입 일정

수술 전 점검은 표시기를 한 번 보는 대신, 그 방의 지난 24시간 요약 한 장을 보고 서명하는 방식으로 바꾸기를 권합니다. 이 한 장에는 최대·최저 온도, 최대 습도, 차압 역전 여부와 지속 시간, 알람 이력이 들어갑니다. 순회간호사는 보고서를 점검표에 붙여 서명하고, 감염관리실은 같은 데이터를 월간 방별 요약으로 받습니다. 도입 일정은 아래처럼 잡을 수 있습니다.

자주 막히는 곳과 상담 전 준비 자료

막히는 곳은 대부분 설치 위치와 운영 규칙에서 나옵니다. 설치 전 2주 동안 위치를 충분히 검토해 두세요. 자주 나오는 증상과 대처는 이렇습니다.

• 문 열릴 때마다 차압 알람이 울림: 지연을 문 개방 시간보다 길게 잡고 경고와 알람을 분리합니다.
• 차압 값이 들쭉날쭉함: 튜브 끝이 기류에 노출되었거나 꺾였는지 보고 경로 사진을 남깁니다.
• 온도가 높게 기록됨: 무영등이나 장비 배기열의 영향이므로 설치 전 위치 비교로 자리를 정합니다.
• 교정 때 기록이 비어 버림: 교정값이 센서 안에 저장되므로 교정된 예비 Smart-Sensor로 교체합니다.

'그때 그 방은 어땠느냐'는 질문에는 수술 전 24시간 요약과 서명, 월간 차압 그래프와 역전 이력, 방별 보고서 PDF로 답하면 됩니다. 비용은 처음 들어가는 장비와 벽 관통 공사, 이후 해마다 드는 OCEAView 이용료와 교정 비용으로 나뉘고, 금액은 수술실 수와 벽 관통 공사 범위에 따라 달라집니다. 상담 전에는 아래 자료를 준비해 주세요.

• 감염관리실의 수술실 환경 기준이나 점검표
• 수술실별 특수 온도 요구(심장, 소아 등)
• 알람 받을 시설팀 당직표와 수술 없는 설치 가능 날짜
