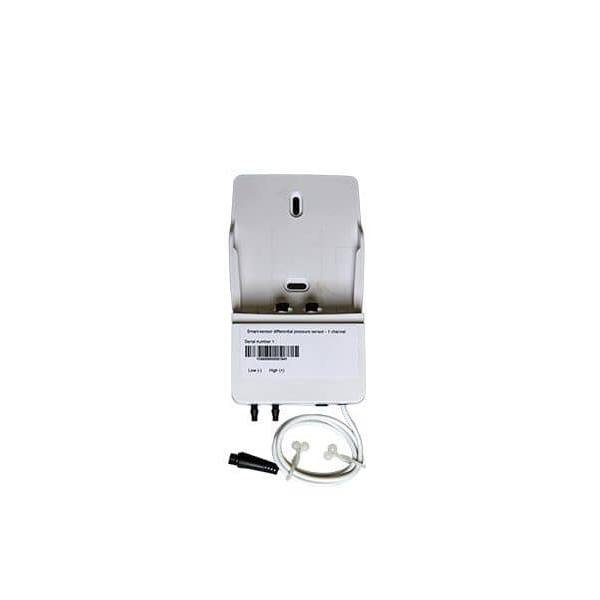

Dickson 싱글 차압센서 + 외부 입력단자

MODEL: 싱글 차압 스마트센서 + 외부 입력커넥터
브랜드: DICKSON
제품 자료: DICKSON 종합 카탈로그

DICKSON Oceaview 종합 카탈로그

제품문의 구매하기

구역 수에 맞춰 1·2채널을
고르는 차압 스마트 센서

DICKSON Cobalt X 차압 센서 SON.PRE.0010 ~ 0012

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON Cobalt X 차압 스마트 센서(Differential Pressure Smart Sensor)는 OCEAView용 Cobalt X 로거에 꽂아 클린룸과 일반 방처럼 인접한 두 구역 사이의 압력 차를 기록하는 센서입니다. 모델은 Single DP, Dual DP, 외부 입력 모델의 3종입니다.

보정 정보가 센서 메모리에 저장되어 있어 로거에 꽂으면 설정 없이 작동합니다. 보정은 ISO/IEC 17025 기준으로 수행하며 NIST에 추적됩니다. 구역 수에 따라 1채널 또는 2채널 모델을 고를 수 있으며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

3종

Single DP · Dual DP · 외부 입력

Cobalt X

호환 로거

ISO/IEC 17025

보정 기준

NIST

추적 가능한 보정

특징

두 구역의 압력 차를
기록하는 DP 센서

핵심 특징	현장에서 달라지는 점
플러그 앤 플레이	Cobalt X에 꽂으면 설정 없이 작동해 설치 시간이 줄어듭니다.
온보드 보정	보정 세부 정보가 센서 메모리에 있어, 로거를 바꿔도 보정 정보가 센서와 함께 옮겨 갑니다.
NIST 추적 보정	ISO/IEC 17025 기준으로 보정되어 감사 때 보정 근거로 제시할 수 있습니다.
두 구역 측정	인접한 두 구역의 차압을 측정해 공기가 어느 방향으로 흐르는지 점검할 수 있습니다.
외부 입력 단자	외부 입력 단자를 갖춘 모델을 고르면 다른 계측기 신호도 함께 받을 수 있습니다.
프랑스 설계	프랑스에서 설계하고 엔지니어링한 센서입니다.

설치 구성

클린룸과 격리실의
차압 기록

차압 센서는 압력이 높은 구역과 낮은 구역을 튜브로 연결해 두 압력의 차이를 기록합니다. 인접한 구역 한 쌍만 기록한다면 Single DP, 두 쌍을 함께 기록한다면 Dual DP가 알맞습니다.

출입구 벽면 설치

센서는 출입구 옆 벽면에 두고 튜브를 양쪽 구역으로 한 가닥씩 연결합니다. 문을 여닫을 때 생기는 순간 변화와 평상시 차압을 구분해 기록하려면 로거의 기록 간격도 함께 조정하세요.

사양

DP 센서 품번과
채널 구성

모델	품번	구성
Single DP	SON.PRE.0010	차압 1채널
Dual DP	SON.PRE.0011	차압 2채널
Single DP + 외부 입력 커넥터	SON.PRE.0012	차압 1채널에 외부 입력 단자

시리즈 공통 사양

항목	사양
호환 로거	Cobalt X
측정 대상	인접한 두 구역 사이의 압력 차
보정	ISO/IEC 17025 기준, NIST 추적 가능
보정 정보	센서 메모리에 저장
모니터링 플랫폼	OCEAView
설계	프랑스

활용 분야

차압 센서로 압력 차를
관리하는 공간

클린룸과 일반 구역 사이의 압력 차 기록
격리실과 인접 공간의 압력 관리
복도와 방 사이의 차압 모니터링

튜브 연결 요령

튜브는 꺾이거나 눌리지 않도록 완만하게 배치하고, 연결부는 센서 포트에 끝까지 끼웁니다. 설치 후에는 기록이 안정되는지 먼저 확인하세요.

선택 가이드

구역 수와 외부 입력으로
고르는 DP 모델

이럴 때	권장 모델	선택 근거
한 구역과 다른 구역의 차압만 볼 때	Single DP	1채널 구성이라 구역 한 쌍의 차압을 단순하게 기록합니다.
여러 구역의 차압을 함께 볼 때	Dual DP	2채널 구성이라 두 쌍의 구역 차압을 함께 기록합니다.
외부 계측기 신호를 함께 받을 때	Single DP + 외부 입력	외부 입력 단자를 갖춘 1채널 구성이라 차압과 다른 계측기 신호를 함께 받습니다.

구성·옵션

채널과
입력 단자 구성

채널 — Single DP는 1채널, Dual DP는 2채널입니다.
외부 입력 — SON.PRE.0012에 외부 입력 단자가 있습니다.
로거 — Cobalt X 로거는 센서와 별도 품번으로 구성합니다.

DP 센서와 함께 보는
DICKSON 센서

Single DP와 Dual DP는 어떻게 구분해 선택합니까?
구역 한 쌍의 차압만 기록하면 Single DP를, 두 쌍을 동시에 기록하면 Dual DP를 선택하세요. 선택 기준은 채널 수입니다.
외부 입력 모델(SON.PRE.0012)은 어떤 경우에 필요합니까?
차압과 함께 다른 계측기 신호를 같은 로거에 기록할 때 필요합니다. SON.PRE.0012가 외부 입력 단자를 갖춘 모델입니다.
Cobalt X에 꽂은 뒤 별도 설정이 필요합니까?
아닙니다. 보정 정보가 센서 메모리에 있어 Cobalt X에 꽂으면 설정 없이 작동합니다.
차압 스마트 센서의 측정 범위는 어떻게 됩니까?
필요한 차압 범위를 알려 주시면 (주)테솔 엔지니어가 모델별 사양을 확인해 맞는 센서를 안내해 드립니다.
