냉장고부터 초저온까지, Cobalt X 프로브 고르는 법

환경 모니터링

2026.10.26

Cobalt X 프로브를 고를 때는 감시할 장비의 온도대로 센서 종류를 정하고, 문 구조와 설치 경로를 보고 케이블을 정합니다. Pt100·온습도·차압 같은 Smart-Sensor는 교정값을 센서 안에 저장하기 때문에, 같은 로거에 다른 센서를 꽂아도 교정 정보가 함께 따라갑니다. 일반 디지털 온도 센서는 Smart-Sensor가 아니라서 교정값을 OCEAView에 직접 넣어야 합니다. 원료 보관실부터 QC 실험실까지 온도대가 여러 개 섞인 합성의약품 공장을 예로 들어, 장비별 센서와 채널 배분, 케이블 경로, 주문 전 점검 순서를 차례로 정리했습니다.

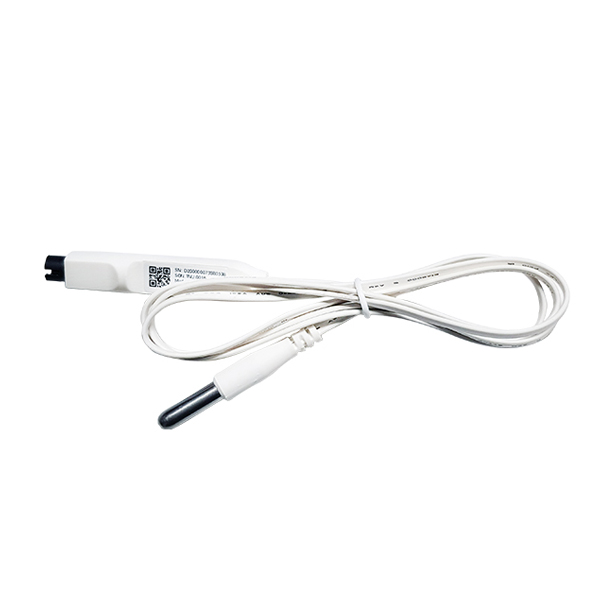

디지털 온도 센서: −40~+80 °C, 냉장고·냉동고·보관실

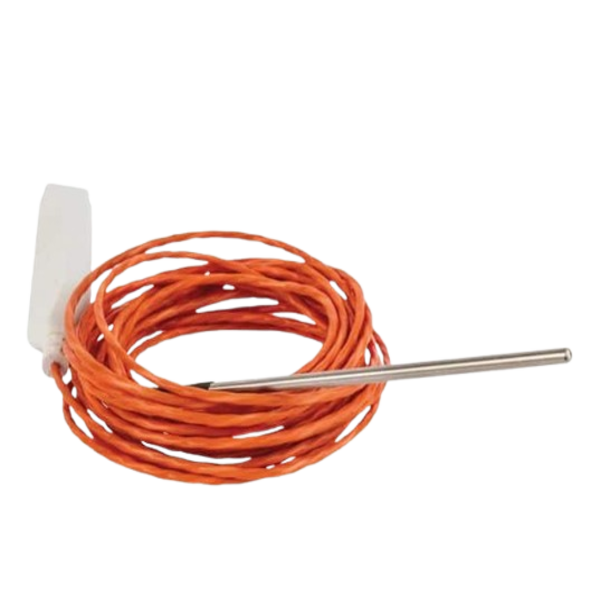

Pt100 Smart-Sensor: −80~+200 °C, 또는 −200~+50 °C 극저온형

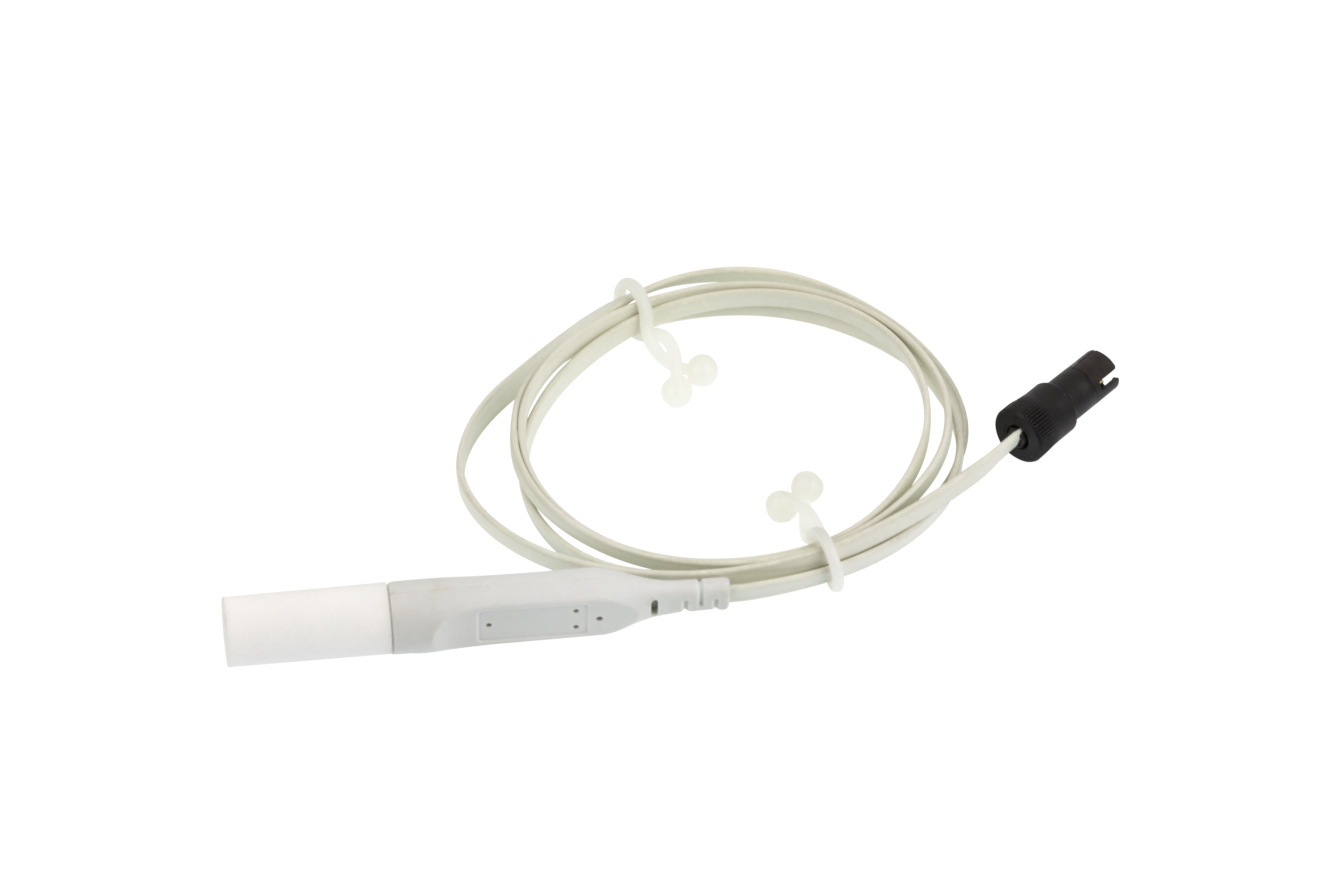

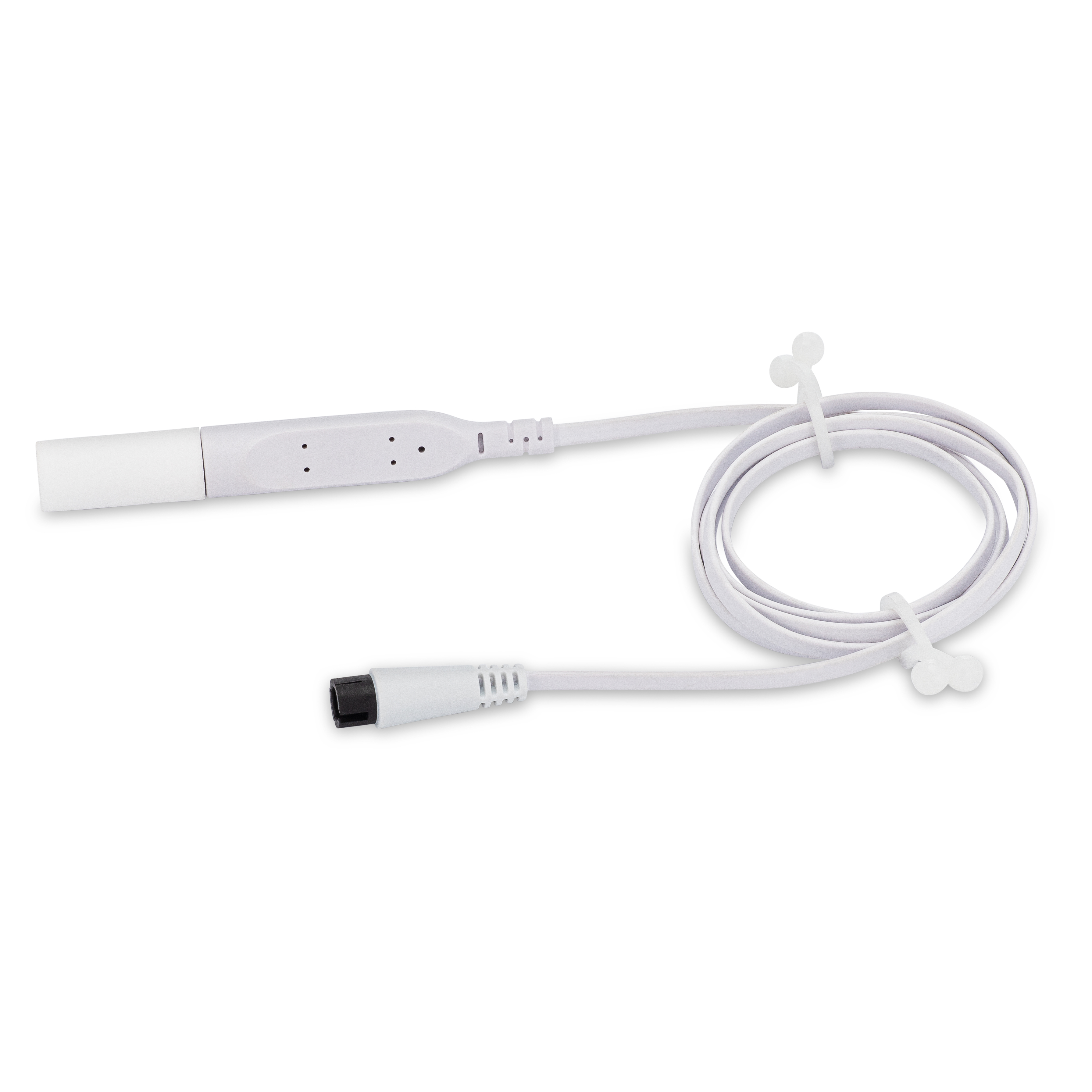

온습도 Smart-Sensor: −40~+100 °C, 0~99.9 %RH
차압·4-20 mA·드라이 접점: 클린룸, 외부 계기, 설비 경보

장비별 조합

장비별 센서 조합과 케이블 길이

냉장·냉동은 디지털 온도, 초저온과 LN2 보관은 Pt100, 실온 보관실은 온습도 센서가 기본 조합입니다. 아래 표는 장비 유형별로 맞는 센서를 한 줄씩 정리한 것이고, 측정 범위는 Sensor Reference Guide를 따랐습니다.

장비	관리 온도대 예	센서	측정 범위	케이블
의약품 냉장고	2~8 °C	디지털 온도 SON.TNU.0002	−40~+80 °C	1 m
워크인 냉장실	2~8 °C	디지털 온도 SON.TNU.0003	−40~+80 °C	3.5 m
냉동고	−20 °C 부근	디지털 온도 SON.TNU.0002·0003	−40~+80 °C	1 m / 3.5 m
초저온 냉동고	−80 °C 부근	Pt100 SON.TPT.0009	−80~+200 °C	3.5 m

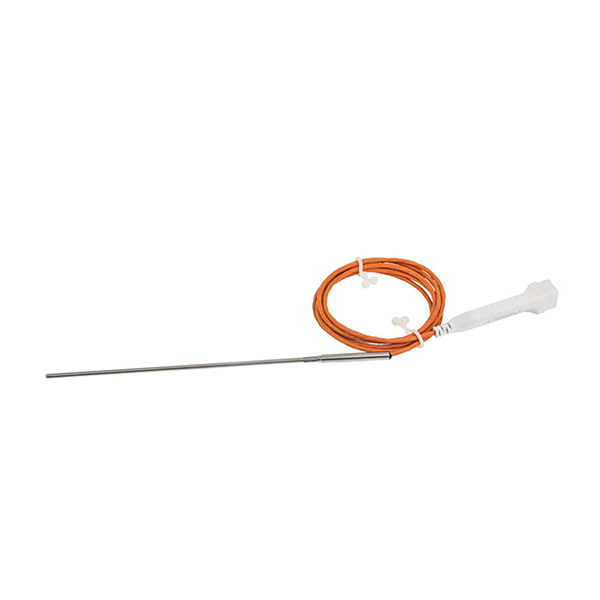

LN2 보관 용기	−150 °C 아래	Pt100 극저온형 SON.TPT.0010	−200~+50 °C	1.4 m
원료·제품 실온 보관실	15~25 °C 등	온습도 SON.HYG.0006·0009	−40~+100 °C, 0~99.9 %RH	1 m / 없음
안정성 챔버	ICH 보관 조건	온습도 SON.HYG.0006	−40~+100 °C, 0~99.9 %RH	1 m
항온 수조·건조기	~120 °C	디지털 온도 SON.TNU.0005·0011	−40~+120 °C	1 m / 1.5 m

주의할 곳은 초저온 냉동고입니다. 설정이 −86 °C처럼 −80 °C보다 낮으면 SON.TPT.0009의 하한을 벗어나므로, −200 °C까지 재는 SON.TPT.0010을 고르세요. 장비 설정값과 센서 하한은 주문 전에 꼭 나란히 놓고 확인해야 합니다.

센서 범위가 넓다고 해서 구간 전체에서 정확도가 같지는 않습니다. 로거 사양을 읽는 법은 「로거 사양 읽는 법, 정확도·분해능·불확도」에서 따로 다룹니다.

장비 설정값과 센서 하한을 함께 확인하세요

채널 배분

로거 한 대에 센서는 몇 개까지 묶을까요?

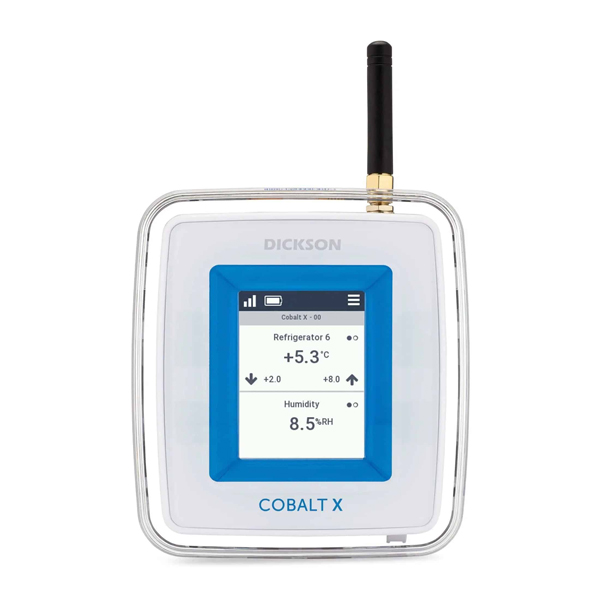

Cobalt X1은 커넥터 1개로 최대 2채널을, Cobalt X2는 커넥터 2개로 최대 4채널을 받습니다. 온습도 센서는 온도와 습도를 따로 기록하기 때문에 하나가 두 채널을 차지합니다.

구성 예	로거	커넥터 1	커넥터 2
냉장고 한 대	X1	디지털 온도	—
나란히 선 냉장고 두 대	X2	디지털 온도 (A 냉장고)	디지털 온도 (B 냉장고)
실온 보관실 + 문 앞 대기실	X2	온습도 (보관실)	온습도 (대기실)
초저온 냉동고 + 설비 경보 접점	X2	Pt100 (냉동고)	드라이 접점 (장비 경보)

장비 두 대를 로거 한 대에 묶으면 로거 수는 줄어듭니다. 대신 로거를 바꾸거나 옮길 때 두 장비의 기록이 함께 영향을 받습니다. 그래서 중요도가 높은 장비는 로거를 따로 두는 편이 관리하기 쉽습니다.

케이블 경로

케이블은 문 개스킷이 아니라 통과 구멍으로

케이블을 문 개스킷 사이로 빼면 문틈 주변에 얼음이 생기고 문이 꼭 닫히지 않습니다. 그래서 장비의 케이블 통과 구멍(access port)으로 배선하는 것이 원칙입니다. 개스킷 사이로 빼는 것이 가장 흔한 실수이니, 설치 전에 통과 구멍 위치부터 찾아 두세요.

상황	권장 경로	주의
냉장고·냉동고	장비 뒷면 또는 측면 통과 구멍	문 개스킷 통과 금지
초저온 냉동고	통과 구멍, 제어 센서 5 cm 이내	케이블 입구를 밀봉재로 막기
LN2 용기	용기 표시 센서와 같은 높이	케이블 입구 밀봉
벽 너머 냉장실	벽 관통 슬리브	케이블 길이 3.5 m 안에서 로거 위치 선정
모든 경우	고압 부품·배선과 5 cm 이상 이격	고압 배선과 나란히 묶지 않기

케이블 없는 온습도 센서는 로거에 바로 꽂는 형식입니다. 로거와 함께 0~50 °C 동작 범위 안에 있어야 하므로, 냉장실 안에 센서를 두려면 케이블형을 고르세요.

침수형 디지털 센서는 금속부를 글리콜이나 글리세롤에 담글 수 있습니다. 글리콜 병에 담가 두면 문을 잠깐 열 때 생기는 공기 온도의 흔들림이 줄어들어, 제품 온도에 가까운 값을 볼 수 있습니다. 알람 지연도 이 조건에 맞춰 함께 정하세요.

케이블은 문틈 대신 통과 구멍으로 빼세요

설비 경보

문 열림과 설비 경보도 한 로거로

드라이 접점 케이블로는 문 열림 스위치나 장비의 경보 출력을 받습니다. 연결할 장비에 맞춰 평상시 열림(NO)인지 닫힘(NC)인지 설정하고, 길이는 2.9 m, 3.5 m, 5 m 가운데서 고르면 됩니다.

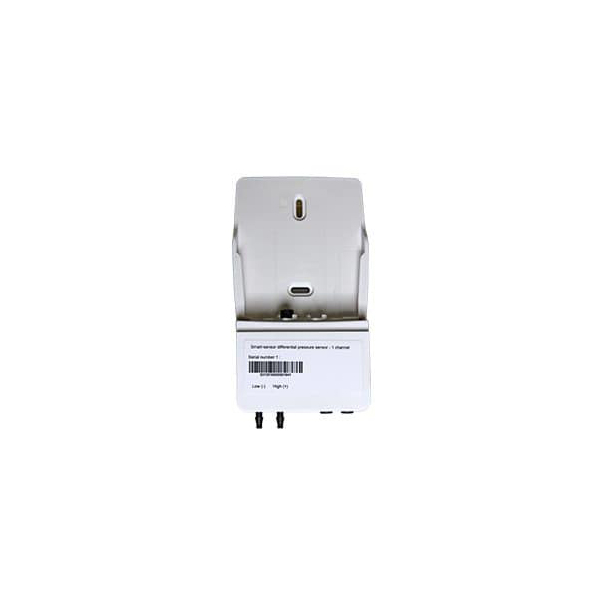

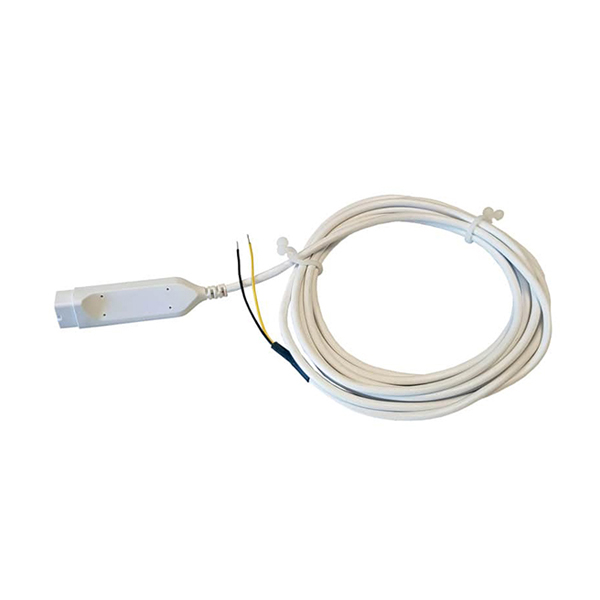

4-20 mA 범용 입력은 외부 송신기 값을 받으며, 0-5 V와 0-10 V 출력도 받을 수 있습니다. 방과 방 사이의 차압은 차압 Smart-Sensor로 따로 잽니다.

점검표

Cobalt X 주문 전 점검 여섯 가지

장비 설정 온도가 센서 측정 범위 안에 있습니다
로거 설치 위치까지 케이블 길이가 충분합니다
케이블 통과 구멍 위치와 지름을 확인했습니다
케이블 없는 센서와 로거를 둘 공간이 0~50 °C 범위 안에 있습니다
X2 한 대에 묶을 두 장비의 관리 책임자가 같습니다
센서 교정 주기와 교체용 센서 수량을 정했습니다

자주 묻는 질문

−86 °C 초저온 냉동고에는 어떤 센서를 써야 하나요?
SON.TPT.0010을 쓰세요. SON.TPT.0009는 하한이 −80 °C라 그보다 낮은 설정에서는 측정 범위를 벗어납니다. SON.TPT.0010은 −200~+50 °C를 재는 극저온형이고, 케이블 길이는 1.4 m입니다.
Cobalt X2 한 대로 냉장고 두 대를 감시할 수 있나요?
됩니다. 커넥터 두 개에 디지털 온도 센서를 하나씩 꽂으면 장비 두 대를 따로 감시합니다. 커넥터 1에 A 냉장고, 커넥터 2에 B 냉장고 센서를 연결하는 식이고, 두 장비 모두 케이블 길이 안에 있어야 합니다.
프로브 케이블을 냉장고 문틈으로 빼도 되나요?
권하지 않습니다. 문 개스킷 사이 케이블 주변에 얼음이 생겨 문이 제대로 닫히지 않습니다. 장비의 케이블 통과 구멍을 쓰고, 초저온 냉동고라면 제어 센서 5 cm 이내의 통과 구멍을 쓴 뒤 입구를 밀봉재로 막으세요.
온습도 센서 하나는 로거 채널을 몇 개 쓰나요?
두 채널입니다. 온도와 습도를 각각 한 채널에 기록하므로, 커넥터가 하나인 X1에는 온습도 센서를 한 개, 커넥터가 둘인 X2에는 두 개까지 연결할 수 있습니다.
센서를 바꾸면 교정값도 다시 입력해야 하나요?
Smart-Sensor라면 그럴 필요가 없습니다. 교정값이 센서 안에 저장되기 때문입니다. 일반 디지털 온도 센서는 교정값을 OCEAView에 직접 입력하세요.
