클램프미터 고를 때 볼 것, AC/DC·iFlex·True RMS

전기·전력

클램프미터는 겉모습이 비슷해 최대 전류만 보고 고르기 쉽습니다. 그런데 현장에서 맞는 모델을 가르는 조건은 따로 있습니다. 직류를 재야 하는지, 집게가 도체에 들어가는지, 인버터 출력처럼 파형이 일그러진 회로인지입니다. 아래에서는 Fluke 376 FC·375 FC·374 FC와 323의 공식 사양을 놓고 고르는 순서를 차례로 짚습니다.

전기 설비 점검과 전류 측정 현장

999.9 A

376 FC 집게로 재는 교류·직류 최대값

2500 A

iFlex 프로브로 재는 교류 최대값

34 mm

37x FC 집게가 벌어지는 폭

400 A

323의 측정 범위, 교류만 지원

직류 측정

직류 전류를 재야 하나요?

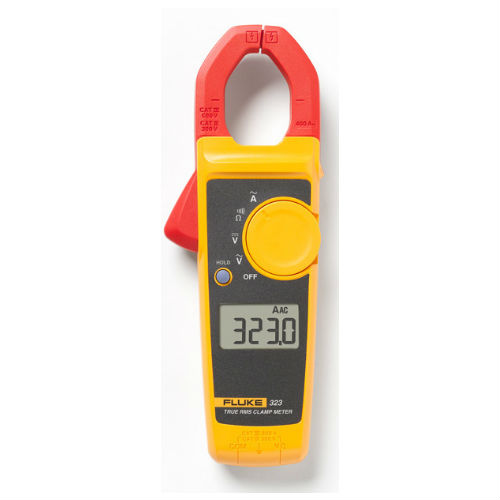

Fluke 323은 교류 전류만 잽니다. 374 FC·375 FC·376 FC는 교류와 직류를 모두 재므로, 현장에 직류 회로가 하나라도 있다면 37x FC 계열이 후보입니다.

교류 전용 클램프는 전류가 바뀔 때 생기는 자기장의 변화로 값을 읽습니다. 방향이 일정한 직류에서는 그 변화가 없으니 읽을 값도 없습니다. 직류용 클램프는 자기장 자체를 감지하는 센서를 쓰기 때문에 축전지, 태양광 스트링, UPS, 직류 모터 회로까지 한 장비로 확인할 수 있습니다. 대신 주변 자기장과 센서의 잔류값 때문에 영점이 흔들릴 수 있으니, 측정 전에 도체를 빼고 ZERO 기능으로 영점을 맞춰 두세요.

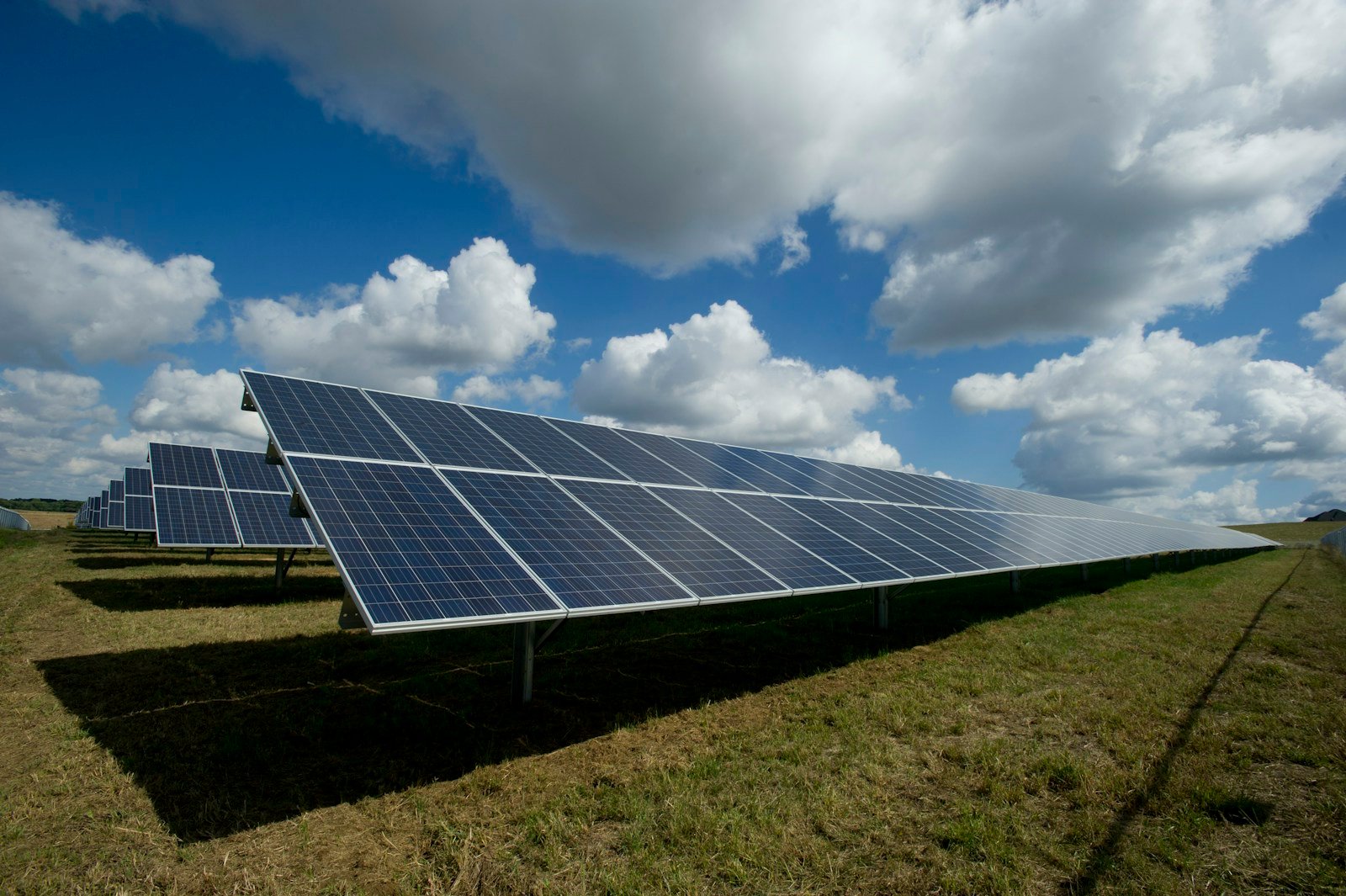

초원에 줄지어 설치된 태양광 패널
태양광 스트링은 직류 회로입니다

범위 비교

모델별 측정 범위와 정확도

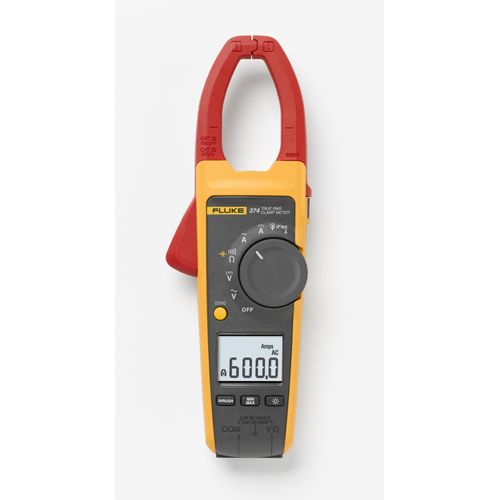

집게로 재는 범위는 376 FC가 999.9 A, 374 FC·375 FC가 600.0 A이며 세 모델 모두 교류와 직류를 잽니다. 323은 교류 400.0 A까지입니다.

항목376 FC375 FC374 FC323
교류 전류(집게)999.9 A600.0 A600.0 A400.0 A
직류 전류999.9 A600.0 A600.0 A측정 안 함
교류 정확도2 % ±5(10~100 Hz)2 % ±5(10~100 Hz)2 % ±5(10~100 Hz)2 % ±5(45~65 Hz)
iFlex포함, 2500 A선택, 2500 A선택, 2500 A해당 없음
교류 전압1000 V, 1 % ±51000 V, 1.5 % ±51000 V, 1.5 % ±5600.0 V, 1.5 % ±5

정확도 표기는 실제 값으로 바꿔 봐야 감이 옵니다. 376 FC로 100.0 A 교류를 읽으면 2 %인 2 A에 분해능 0.1 A의 5 digit인 0.5 A가 더해져 ±2.5 A가 됩니다. 375 FC로 50.0 A 직류를 읽으면 1 A와 0.5 A를 더해 ±1.5 A입니다(계산 예시). 계산 원리는 「멀티미터 정확도 계산, ±(%+digit) 읽는 법」에 자세히 정리해 두었습니다.

굵은 도체와 좁은 틈에는 iFlex

37x FC의 집게 개구부는 34 mm입니다. 그보다 굵은 케이블 묶음이나 모선은 집게 대신 iFlex 유연 프로브를 둘레에 감아 2500 A까지 교류 전류를 잽니다.

  • 로고스키 코일 방식입니다. 자심 없이 감은 유연한 코일이 전류가 만드는 자기장 변화를 읽습니다.
  • 코일 지름이 7.5 mm로 얇아 좁은 배전반 틈에도 넣기 쉽습니다.
  • 376 FC에는 18인치 iFlex가 기본 포함되고(36인치 포함 구성도 있음), 374 FC·375 FC는 선택 사양으로 연결합니다.

주의할 점도 있습니다. iFlex는 교류 전용이고 정확도가 3 % ±5 digit(5~500 Hz)여서 집게보다 오차 폭이 넓습니다. 1500 A를 읽으면 45 A에 분해능 1 A의 5 digit이 더해져 ±50 A입니다(계산 예시). 376 FC·375 FC 사양은 도체가 코일 안 기준 위치에서 벗어난 거리에 따라 ±0.5~2.0 %의 위치 오차를 제시하니, 측정할 때는 도체를 코일 가운데에 두세요.

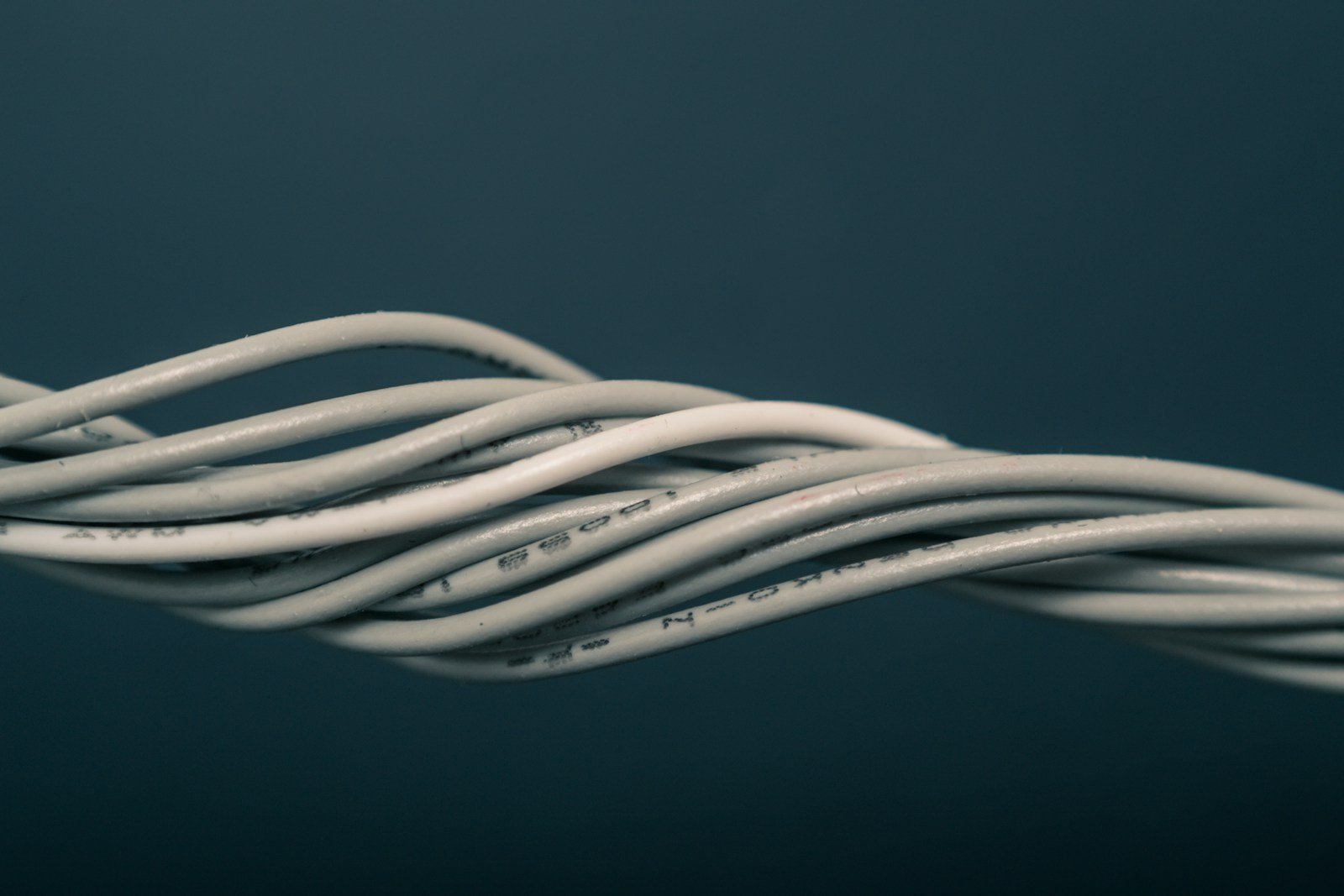

둥글게 감아 둔 회색과 흰색 전력 케이블

비선형 부하라면 True RMS와 파고율까지

네 모델 모두 True RMS 방식입니다. 그래도 파고율이 큰 전류라면 사양의 한도와 추가 오차를 따로 봐야 합니다. 파고율은 파형의 최댓값을 실효값으로 나눈 값으로, 순수한 사인파는 약 1.41이고 컴퓨터 전원이나 인버터 입력처럼 전류가 짧게 몰려 흐르는 부하일수록 커집니다. 375 FC·376 FC 사양은 50/60 Hz에서 500 A일 때 파고율 3, 600 A일 때 2.5까지 허용하고, 파고율이 2를 넘으면 정확도에 2 %를 더하도록 정해 두었습니다.

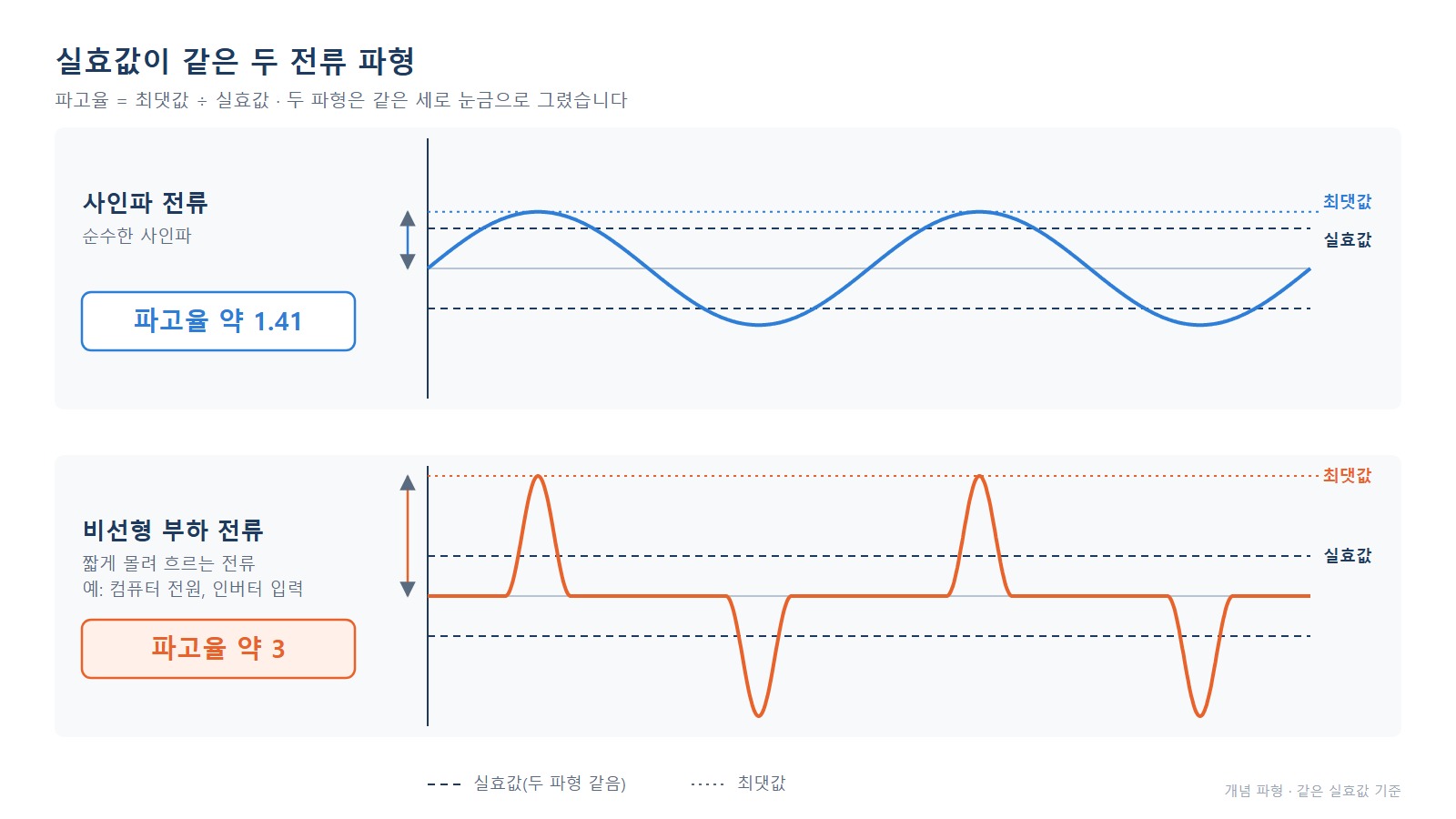

전류 파형 비교 - 사인파(파고율 약 1.41)와 비선형 부하(파고율 약 3)의 최댓값 차이
실효값이 같아도 비선형 부하 전류는 최댓값이 훨씬 높습니다

인버터 출력과 모터 기동 전류를 잴 때

인버터 출력 전류를 잰다면 저역통과 필터가 있는지부터 보세요. 375 FC 제품 페이지는 모터 드라이브 측정용 저역통과 필터를, 376 FC 제품 페이지는 비선형 신호용 내장 저역통과 필터를 설명합니다. 374 FC 제품 페이지에는 필터 언급이 없습니다. 인버터 출력 측이 주된 측정 대상이라면 매뉴얼에서 필터 유무를 확인하거나, 필터가 명시된 375 FC·376 FC를 먼저 검토하는 편이 낫습니다. 모터 기동 전류는 돌입 전류 기능으로 재며, 37x FC 세 모델 모두 이 기록을 지원합니다. 측정 방법은 「클램프미터로 돌입전류 재기」에서 이어집니다.

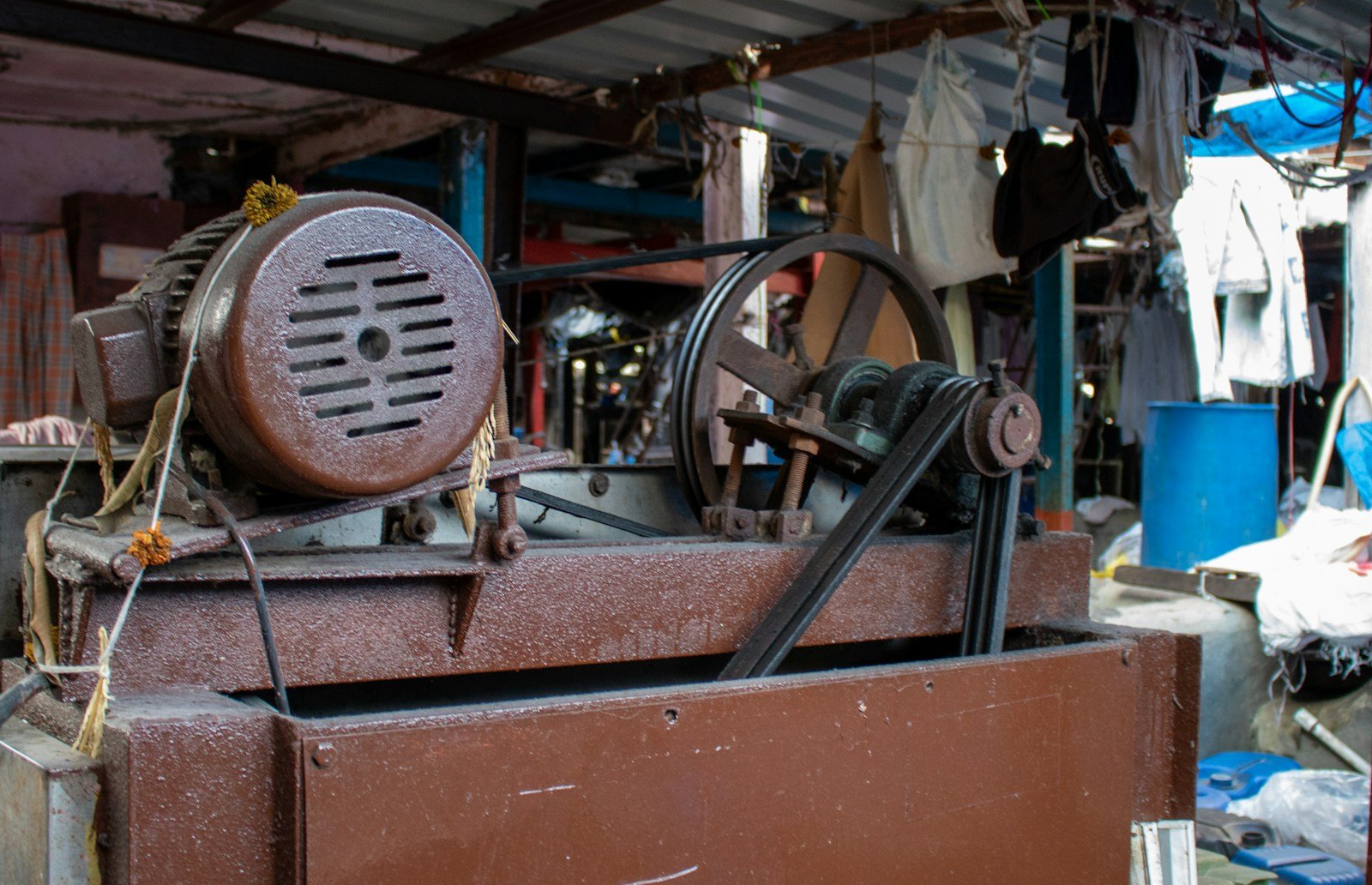

풀리와 벨트로 연결된 오래된 산업용 전동기
모터 기동 시 돌입 전류가 흐릅니다

안전 등급은 측정 위치에 맞춰

374 FC·375 FC·376 FC는 CAT III 1000 V / CAT IV 600 V, 323은 CAT III 600 V / CAT IV 300 V입니다. 인입 측처럼 CAT IV 600 V가 필요한 곳이라면 37x FC 계열을 골라야 합니다.

CAT IV는 인입선과 계량기처럼 전원에 가장 가까운 위치이고, CAT III는 배전반과 고정 설비입니다. 일반 분전반의 단상 회로 점검이라면 323으로도 충분합니다. 다만 전압 숫자가 같아도 범주가 높을수록 견뎌야 하는 과도 전압이 커지므로, 측정 위치가 요구하는 범주를 먼저 확인하세요. 범주의 정의는 「측정 카테고리 CAT II~IV, 안전의 기준」에서 다룹니다.

고르는 순서 정리

전류의 종류, 도체 굵기, 파형, 설치 위치 순으로 조건을 좁혀 가면 모델은 대개 저절로 정해집니다.

  1. 직류 전류를 측정해야 하면 374 FC·375 FC·376 FC에서 고르고, 교류만 필요하면 323도 후보에 둡니다.
  2. 최대 전류가 600 A를 넘으면 376 FC를, 34 mm 집게에 들어가지 않는 도체가 있으면 iFlex를 함께 준비합니다.
  3. 인버터 출력 측을 측정하면 제품 페이지에 저역통과 필터가 명시된 375 FC나 376 FC를 먼저 검토합니다.
  4. 모터 기동 전류를 확인해야 하면 돌입 전류 기능이 있는 37x FC 계열을 고릅니다.
  5. 측정 위치의 범주를 확인해 CAT III 1000 V / CAT IV 600 V가 필요한지 판단합니다.
