측정 카테고리 CAT II~IV는 왜 위치로 정할까요?
측정 카테고리(CAT)는 계측기를 연결하는 지점이 설비의 어디쯤인지에 따라 과도전압(낙뢰나 전력망 개폐로 생기는 순간적인 높은 전압) 위험을 나눈 등급입니다. 계측기에 적힌 전압이 높다고 해서 더 높은 범주의 자리에서 써도 되는 것은 아닙니다. CAT II 1000 V 계측기를 CAT III 600 V 분전반에 대면 안 되는 이유가 여기에 있습니다.
CAT 등급
CAT 등급은 무엇으로 나눌까요?

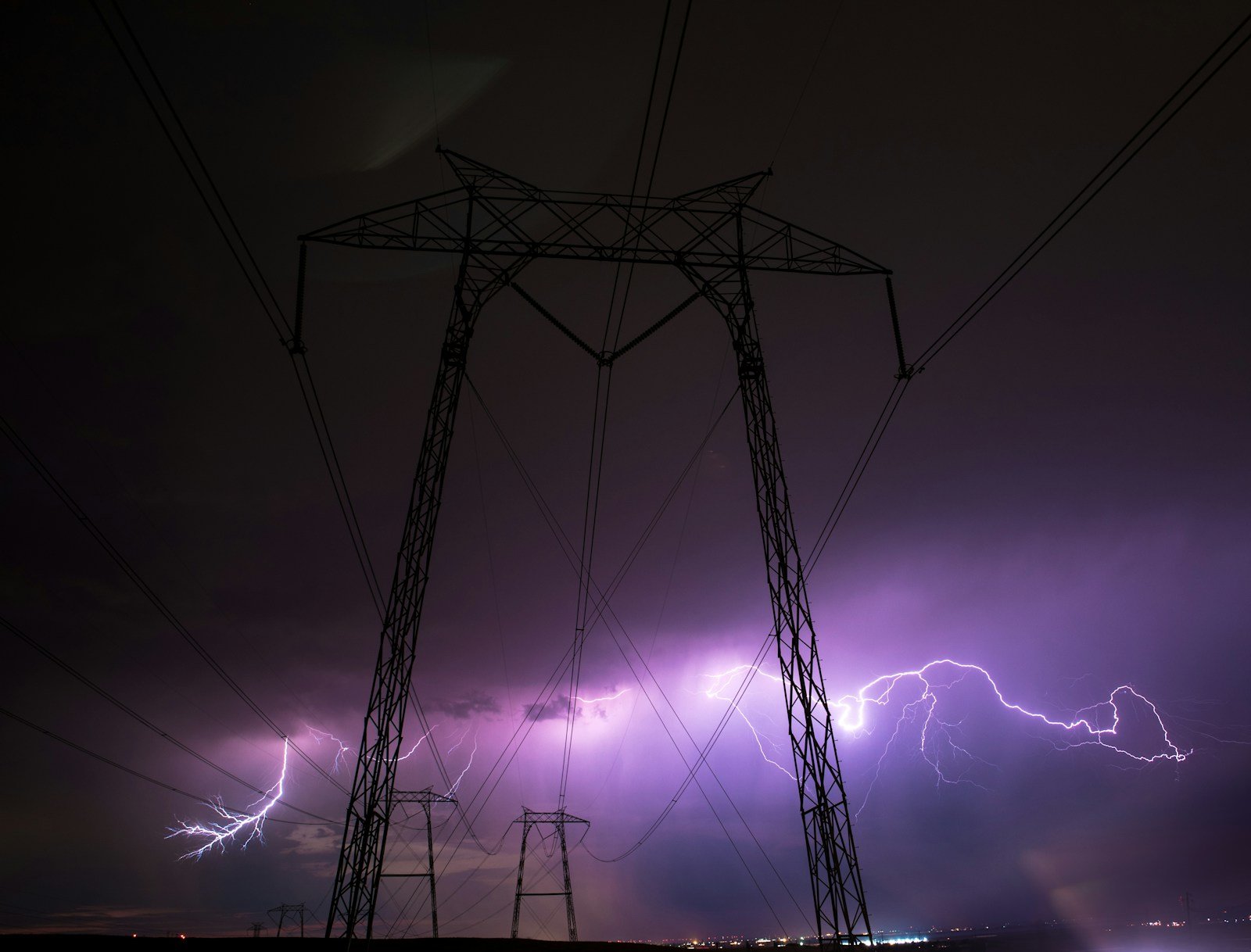

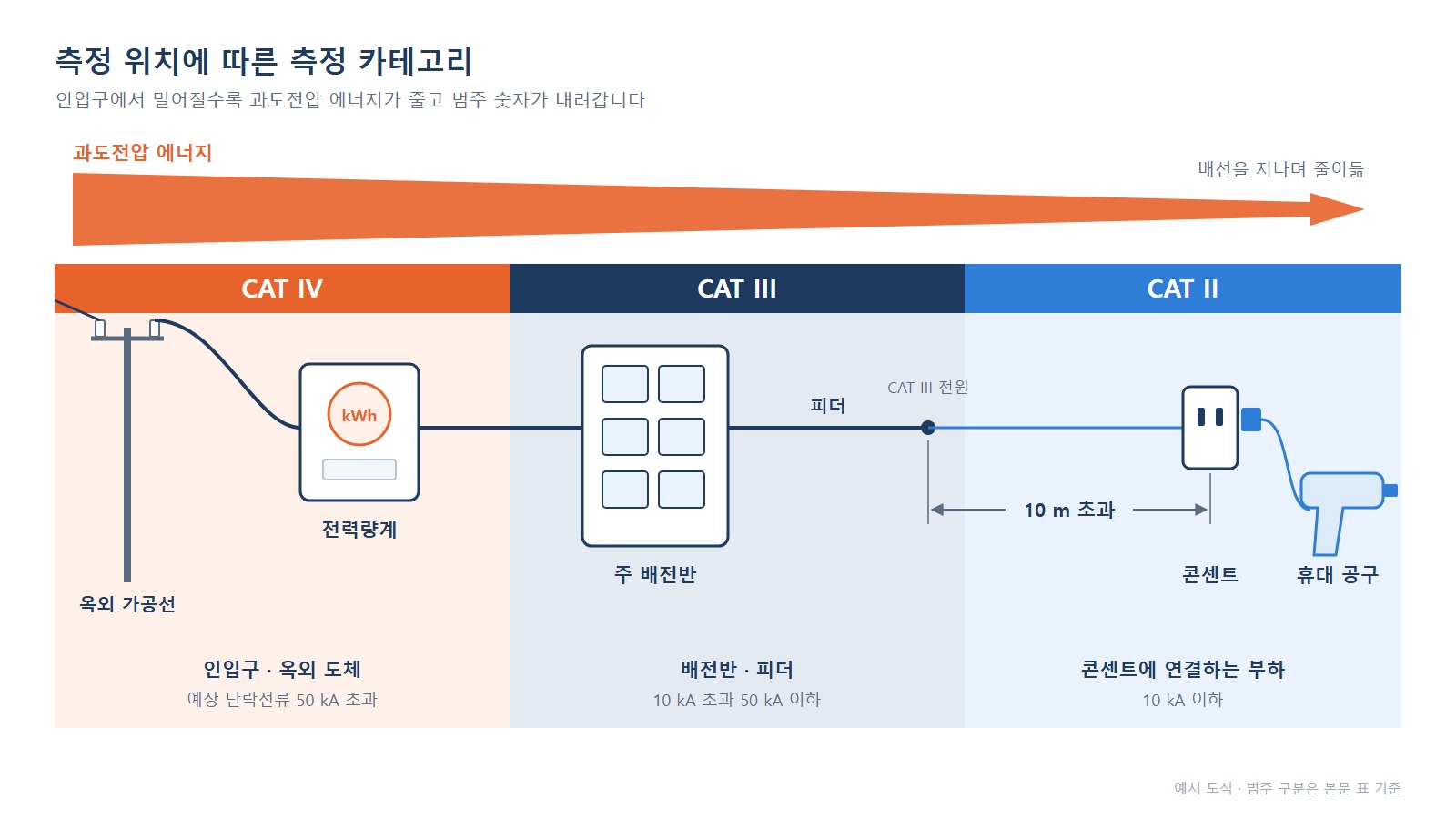

과도전압은 낙뢰, 전력망 개폐, 큰 부하의 변동으로 생깁니다. 이 에너지는 배선의 저항을 지나면서 조금씩 줄어들기 때문에, 범주는 회로 전압보다 측정 지점이 인입구에 얼마나 가까운지로 정합니다. 같은 건물 안에서도 인입구 쪽은 CAT IV, 배전반은 CAT III, 콘센트에 꽂아 쓰는 기기는 CAT II가 되는 것도 그래서입니다. Fluke 안전 자료는 CAT III 전원에서 10 m 넘게 떨어진 콘센트도 CAT II 위치로 봅니다.
| 범주 | 측정 위치 | 예 | 예상 단락전류 |
|---|---|---|---|

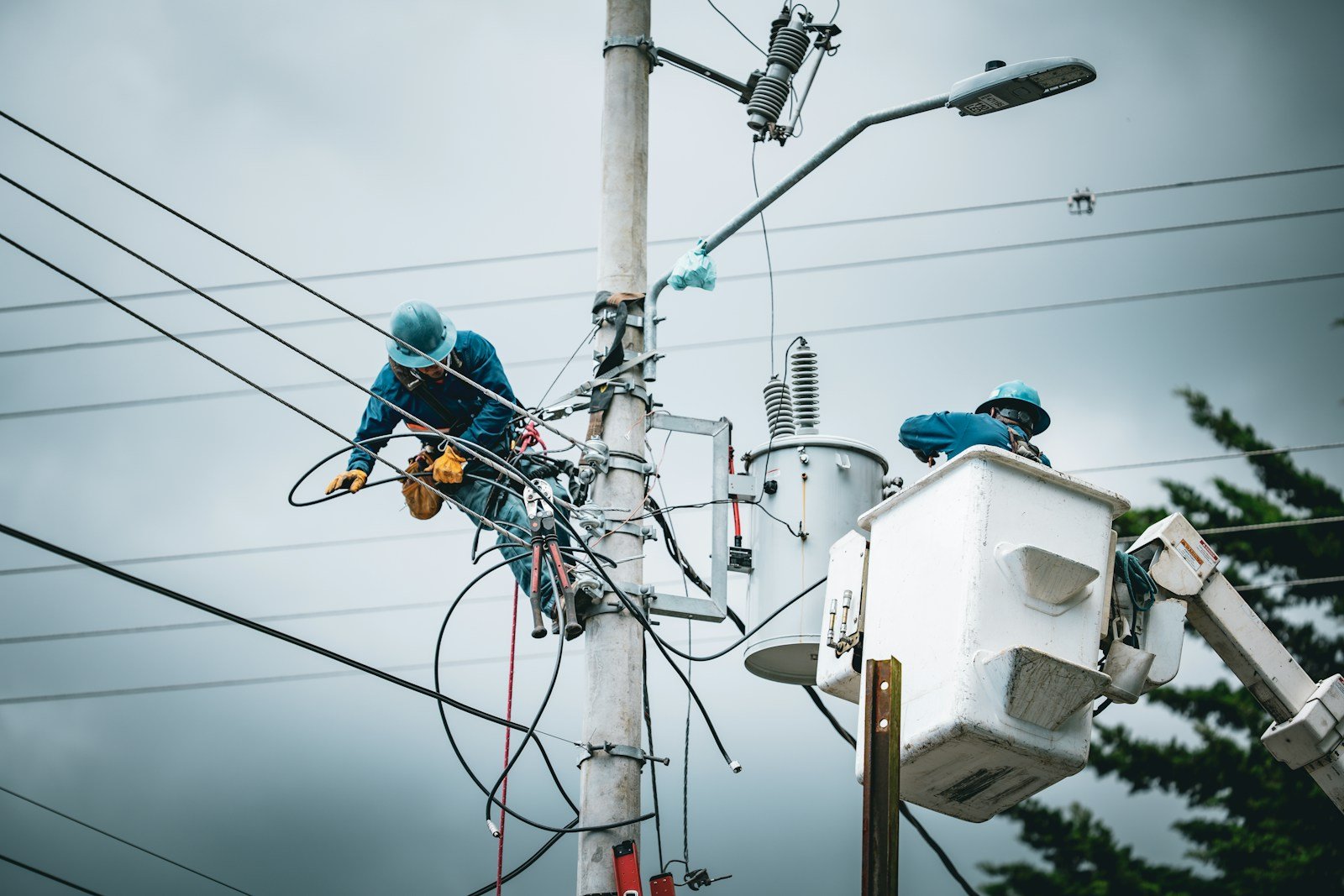

| CAT IV | 인입구의 3상, 옥외 도체 | 전력량계, 인입구 설비, 옥외 가공선 | 50 kA 초과 |

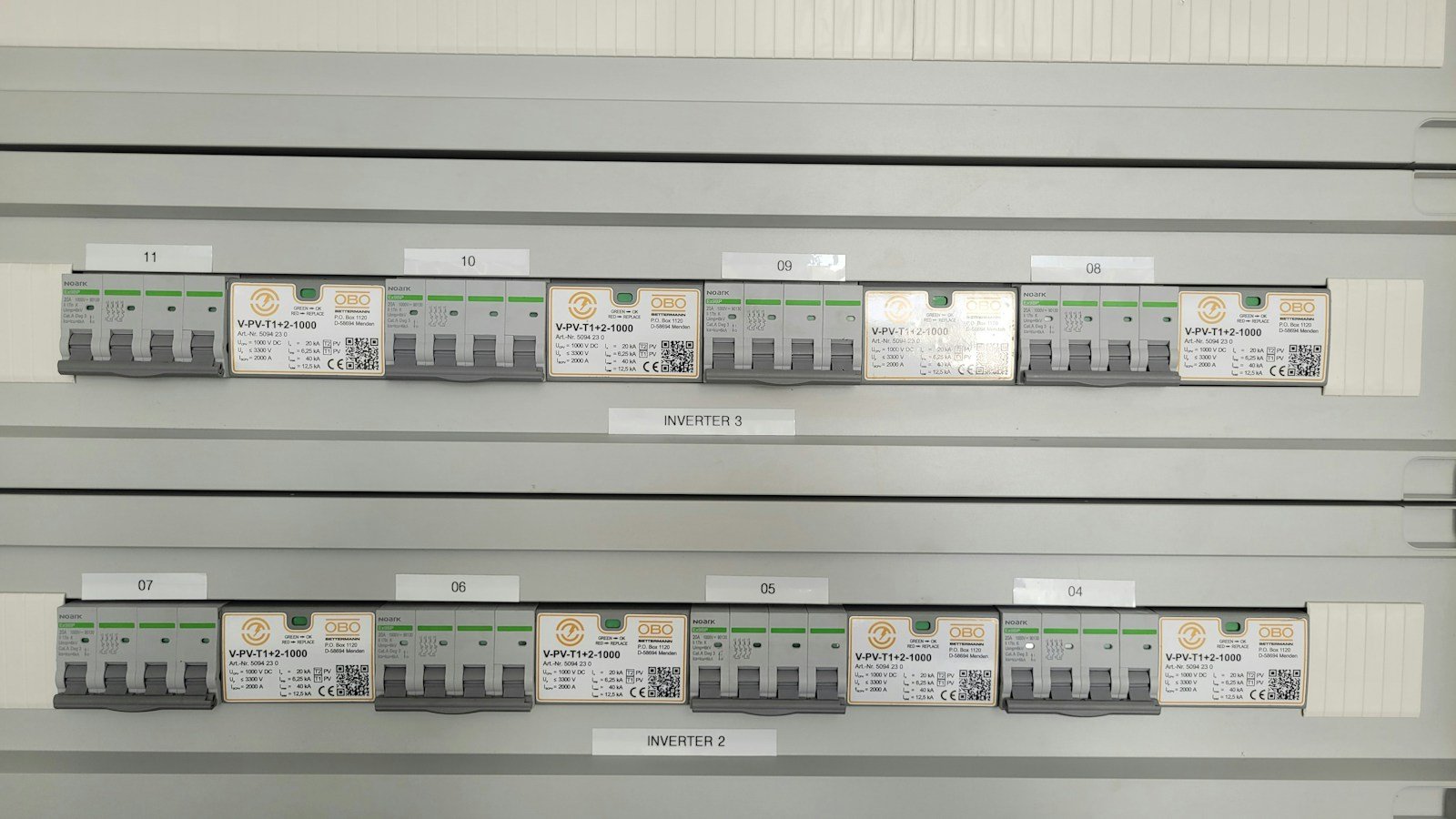

| CAT III | 3상 배전, 단상 상업 조명 포함 | 배전반, 공장 피더, 분전반 기기 | 10 kA 초과 50 kA 이하 |
| CAT II | 콘센트에 연결하는 단상·3상 부하 | 휴대 공구, 가전, 콘센트 회로 | 10 kA 이하 |
같은 600 V라도 시험 임펄스는 두 배 차이
IEC 61010은 범주와 작업전압마다 계측기가 견뎌야 할 시험 임펄스(시험용 과도전압)를 정해 두었고, CAT III와 IV는 임피던스가 더 낮은 2 Ω 전원으로 시험합니다. 똑같이 600 V라고 적혀 있어도 CAT II는 4000 V, CAT IV는 8000 V를 견뎌야 하니 요구 수준이 두 배 차이 나는 셈입니다.
| 범주·작업전압 | 시험 임펄스(피크) | 시험 전원 임피던스 |
|---|---|---|
| CAT II 600 V | 4000 V | 12 Ω |
| CAT II 1000 V | 6000 V | 12 Ω |
| CAT III 600 V | 6000 V | 2 Ω |
| CAT III 1000 V | 8000 V | 2 Ω |
| CAT IV 600 V | 8000 V | 2 Ω |
전원 임피던스가 낮을수록 같은 전압에서 더 큰 전류가 흐릅니다. 2 Ω 전원은 12 Ω 전원보다 여섯 배 큰 전류를 흘리니, 임펄스 전압이 같아도 계측기가 받는 부담은 훨씬 큽니다. 같은 범주 안에서는 작업전압이 높을수록 시험 임펄스도 커집니다. 표의 값은 Fluke 안전 자료를 따랐습니다.
IEC 61010
IEC 61010, 대상별로 나뉜 네 문서
같은 IEC 61010이라도 계측기 일반, 시험·측정 회로, 휴대형 멀티미터, 테스트 리드는 각각 다른 문서에서 다룹니다. 문서별 대상과 현행 판을 아래 표에 정리했습니다. 본체는 멀티미터 문서와, 리드는 리드 문서와 따로 맞춰 보세요.
| 표준 | 다루는 대상 | 현행 판 |
|---|---|---|
| IEC 61010-1 | 측정·제어·실험실용 전기기기 일반 안전 | 2010(3판), AMD1:2016 통합판 |
| IEC 61010-2-030 | 시험·측정 회로를 가진 기기 | 2023(3판) |
| IEC 61010-2-033 | 상용전원 전압을 재는 휴대형 멀티미터 | 2023(3판) |
| IEC 61010-031 | 휴대형 프로브 어셈블리(테스트 리드) | 2022(3판) |
IEC 61010-2-030 2023년판은 측정 카테고리를 연결 대상 전원의 종류에 따라 측정 회로를 분류한 것으로 정의하고, 측정 회로의 아크 플래시·화재 보호와 서지 보호 소자 요건을 새로 넣었습니다. 테스트 리드를 다루는 IEC 61010-031은 2022년판에서 프로브 유형을 다시 나누면서, 켈빈 프로브와 비접촉 전압 측정 프로브를 새 유형으로 추가했습니다.
계측기는 가장 높은 범주에 맞춰 고르세요
측정할 지점 가운데 범주가 가장 높은 곳과 최대 전압부터 정한 다음, 계측기와 리드가 둘 다 그 조건을 만족하는지 봅니다. 한 대로 분전반과 인입구를 모두 잰다면 더 높은 쪽인 CAT IV에 맞춰 고르는 편이 안전합니다.
- 측정할 지점의 가장 높은 범주와 최대 전압 기록
- 그 범주와 전압을 모두 만족하는 계측기의 CAT 표시

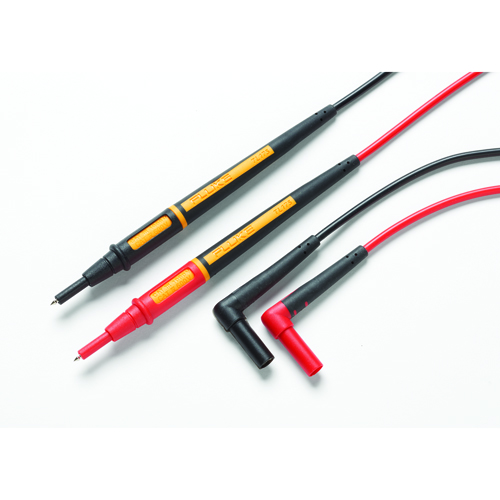

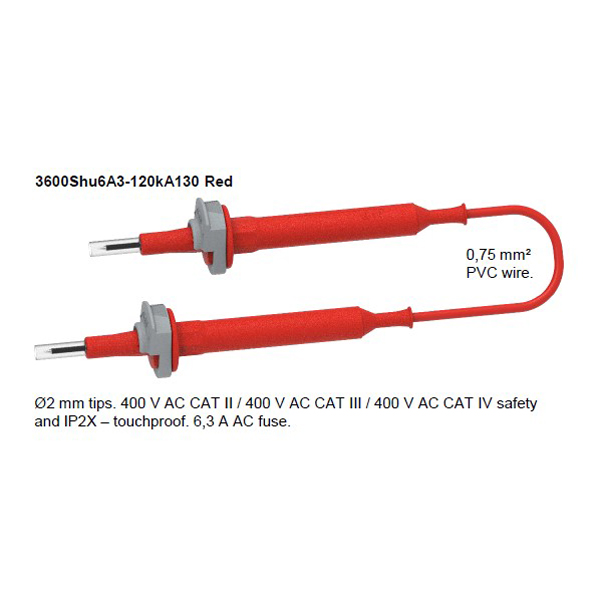

- 계측기와 같거나 더 높은 범주·전압의 테스트 리드·프로브
- UL, CSA, TÜV, ETL(Intertek) 같은 독립 시험기관 표시
- 고에너지 퓨즈로 보호되는 전류 입력과 정격품 교체 퓨즈
- 클램프, 프로브 같은 액세서리의 CAT 표시

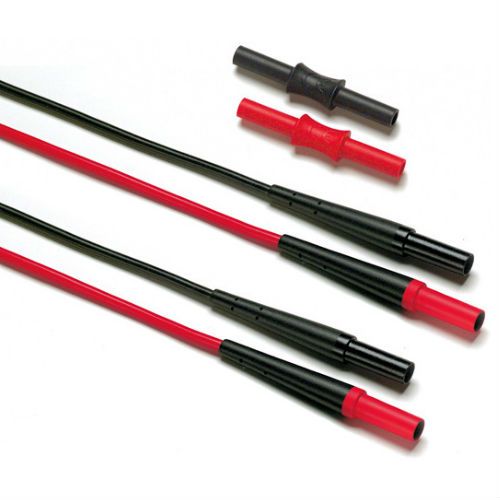

리드 등급이 계측기보다 낮으면, 계측기 등급만 믿고 작업하다가 리드 쪽 보호가 모자랄 수 있습니다. Fluke가 계측기와 같거나 더 높은 범주·전압의 리드를 쓰라고 권하는 것도 이 때문입니다. 전류 입력은 고에너지 퓨즈가 지키고 있으니, 퓨즈를 갈 때도 정격품만 쓰세요.
등급 표시를 둘러싼 세 가지 오해
CAT 표시는 개인보호구 등급도 아니고 정확도 보증도 아닙니다. 계측기를 어디에 연결해도 되는지 알려 주는 정보일 뿐이니, 보호구와 정확도는 따로 판단해야 합니다. 현장에서 자주 헷갈리는 대목은 아래 세 가지입니다.
- CAT는 PPE 등급이 아닙니다. 계측기의 CAT 표시는 NFPA 70E 같은 개인보호구 위험 등급과 상관이 없고, 보호구는 작업 위험성 평가로 따로 정합니다.
- 전압이 높다고 더 안전한 것은 아닙니다. 범주가 다르면 전압만으로 비교할 수 없어서, CAT II 1000 V 계측기를 CAT III 600 V 지점에 대면 안 됩니다.
- 교정과 안전 등급은 별개입니다. 교정은 측정값이 정확한지를 확인하는 일이고, CAT 등급은 설계와 시험으로 정해지는 안전 성능입니다. 둘 다 따로 챙겨야 합니다.

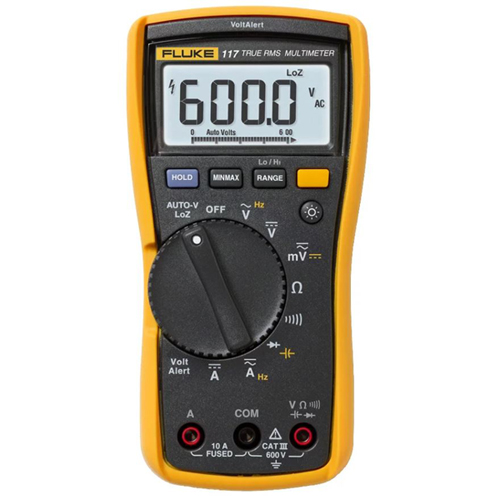

관련 제품
자주 묻는 질문
CAT III 계측기로 분전반을 재도 되나요?
됩니다. 분전반은 CAT III 위치입니다. 다만 계측기에 표시된 전압이 측정 회로 전압 이상이어야 하고, 리드도 같은 등급 이상이어야 합니다.

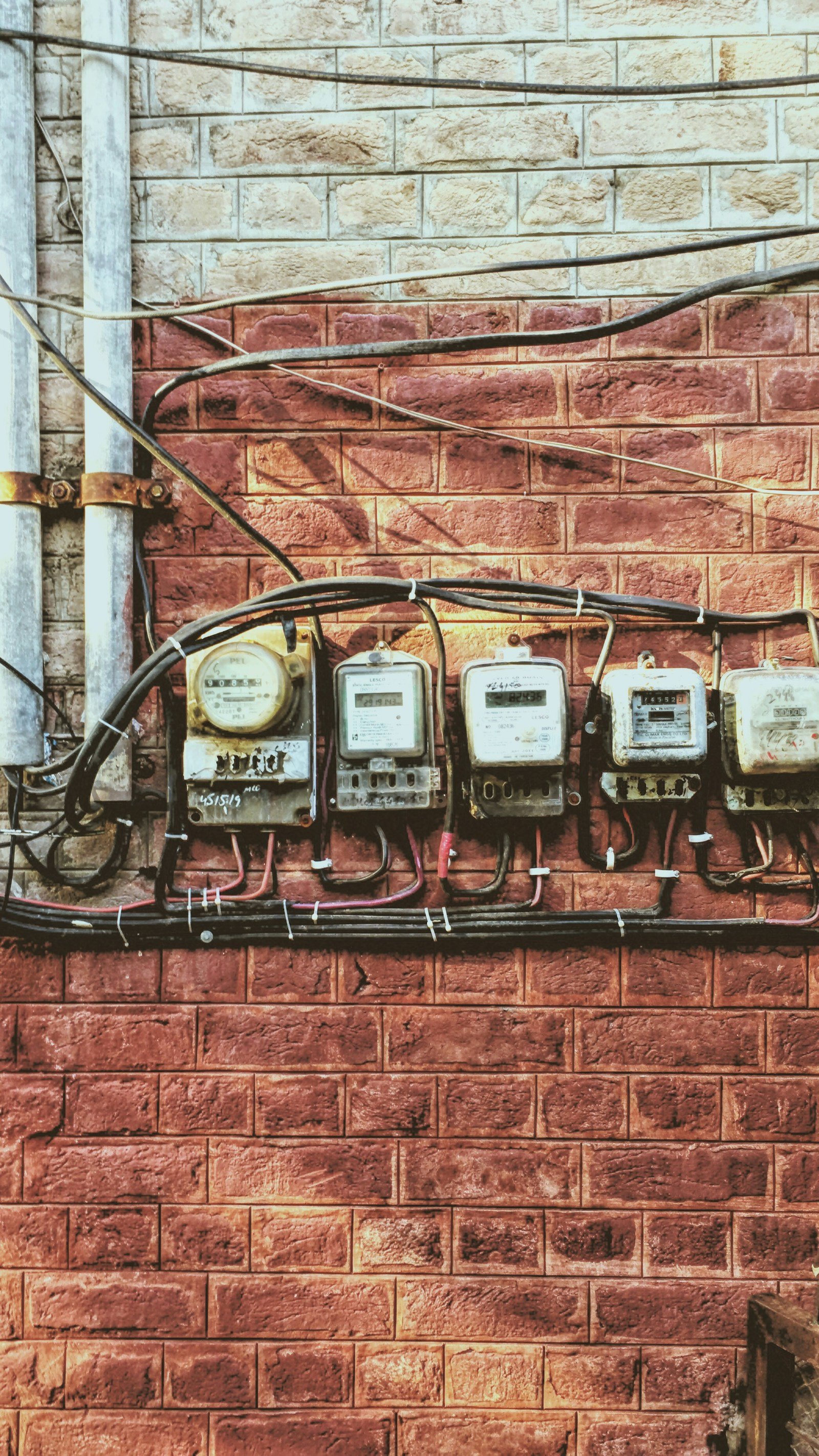

전력량계나 인입구를 잴 때는 CAT 몇 등급이 필요한가요?
CAT IV가 필요합니다. 인입구의 3상과 옥외 도체, 전력량계는 모두 CAT IV 위치로 분류됩니다.
테스트 리드 CAT 등급이 계측기보다 낮으면 어떻게 되나요?
계측기와 리드를 합친 전체가 낮은 쪽 등급으로 묶인다고 보고 쓰세요. Fluke도 계측기와 같거나 더 높은 범주·전압의 리드를 권합니다.
CAT 등급 표시는 어디에 적혀 있나요?

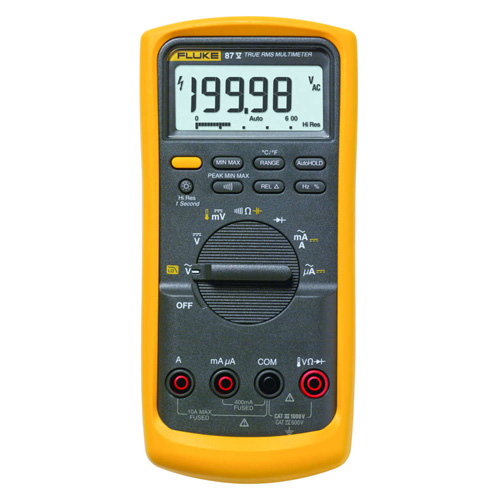

입력 단자 주변과 리드, 프로브 몸체에 범주와 전압이 함께 적혀 있습니다. CAT III 1000 V, CAT IV 600 V 같은 식입니다.
IEC 61010-2-033은 어떤 기기에 적용되나요?
상용전원 전압을 잴 수 있는 가정용·전문가용 휴대형 멀티미터에 적용되는 개별 요건입니다. 현행 판은 2023년 3판입니다.
