FLUKE-117 디지털 멀티미터

FLUKE-117 디지털 멀티미터

MODEL
Fluke 117
브랜드
FLUKE
제품 자료
제품문의 구매하기

리드를 대기 전에
전압부터 감지하는 멀티미터

Fluke 117 전기 기사용 true-rms 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 117은 VoltAlert 비접촉 전압 감지, AutoVolt·LoZ, 10 A 전류 측정 기능을 갖춘 전기 기사용 true-rms 디지털 멀티미터(DMM)입니다. 6000 카운트 표시와 CAT III 600 V 등급을 갖춰 작업 전 전압 확인과 일상 점검에 적합합니다.

VoltAlert가 리드를 대기 전에 전압 유무를 알려 주므로 충전부에 닿을 위험이 한 단계 줄어듭니다. LoZ는 고스트 전압 때문에 값을 잘못 읽는 일을 막아 점검 시간을 아껴 줍니다. 전압·전류·저항·정전 용량·주파수를 한 대로 재는 이 모델은 (주)테솔이 국내에 공식 공급합니다.

VoltAlert

비접촉 전압 감지

LoZ

고스트 전압 억제

10 A

AC · DC 전류 상한

CAT III 600 V

안전 등급

특징

작업 전 확인부터 일상 점검까지
Fluke 117 한 대로

핵심 특징현장에서 달라지는 점
VoltAlert리드를 대기 전에 비접촉으로 전압 유무를 알 수 있어 어느 선부터 측정할지 먼저 정할 수 있습니다.
AutoVoltAC와 DC를 자동으로 선택해 600 V까지 측정합니다.
LoZ낮은 입력 임피던스로 고스트 전압에 속아 잘못 판정하는 일을 막습니다.
True-rms비선형 부하의 AC 전압과 전류도 실효값으로 측정해 인버터 회로에서도 값을 믿을 수 있습니다.
10 A 전류AC·DC 전류를 10 A까지 측정하고 20 A 과부하를 30초 동안 견뎌 기동 전류 측정에도 여유가 있습니다.
자석 걸이 호환옵션인 ToolPak 자석 걸이에 걸어 두면 양손으로 리드를 다룰 수 있습니다.

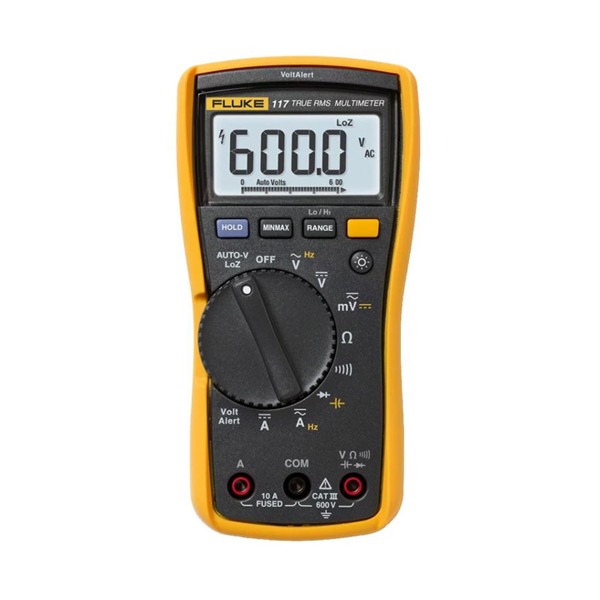

Fluke 117 - 로터리 스위치와 표시창이 보이는 본체 전면
로터리 스위치와 표시창이 보이는 본체 전면

고스트 전압

Fluke 117 LoZ로 가려내는
고스트 전압

같은 배관 안의 전선끼리 결합하면 끊긴 선에도 전압이 표시될 수 있습니다. AutoVolt·LoZ는 입력 임피던스를 낮춰 이런 전압을 억제하면서 AC·DC를 자동으로 고릅니다. 민감한 전자 회로에는 LoZ를 쓰지 마세요.

VoltAlert로 확인한 뒤 접촉 측정

VoltAlert로 전압이 감지된 선에만 리드를 대서 값을 확인하면 불필요한 접촉을 줄일 수 있습니다. 전압이 없다고 판단되면 LoZ 위치에서 한 번 더 확인하세요.

전류와 퓨즈

117의 10 A 전류 입력과
퓨즈 관리

전류 입력은 11 A, 1000 V FAST 퓨즈로 보호되며, 교체 부품 번호는 Fluke PN 803293입니다. 퓨즈가 끊어졌다면 입력 단자 선택과 회로 연결이 맞았는지 먼저 확인한 뒤 교체하세요.

퓨즈 상태 확인

리드를 모두 뺀 뒤 배터리 도어 쪽 덮개를 열어 퓨즈 상태를 확인하세요. 교체할 때는 Fluke 지정 부품만 써야 합니다.

교정 관리

Fluke 117
정확도 관리와 교정

분전반 점검 결과를 보고서로 제출하는 현장이라면 계측기 교정 이력도 함께 보관해야 합니다. 117을 정기 교정에 맡기시면 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 확인해 일정을 잡아 드립니다.

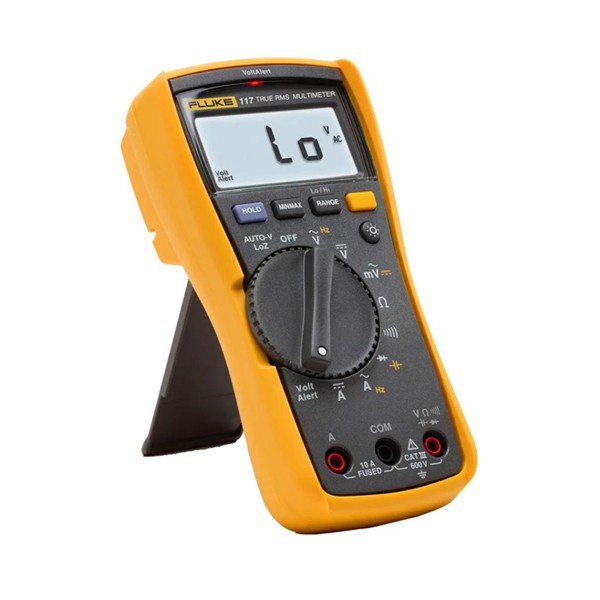

Fluke 117 - 스탠드를 펼쳐 비스듬히 세운 본체 모습
스탠드를 펼쳐 비스듬히 세운 본체 모습

사양

Fluke 117 상세 사양

항목사양
카운트6,000 (초당 4회) · 33세그먼트 바 그래프 (초당 40회) · 흰색 LED 백라이트
DC 전압600.0 mV…600.0 V · ±(0.5 % + 2)
DC 전압 분해능600.0 mV 범위 0.1 mV · 6.000 V/0.001 V · 60.00 V/0.01 V · 600.00 V/0.1 V
AC 전압600.0 mV…600.0 V · true-rms · ±(1.0 % + 3) (45–500 Hz) · ±(2.0 % + 3) (500 Hz–1 kHz) · 범위의 1–100 %
AC 전압 분해능600.0 mV 범위 0.1 mV · 6.000 V/0.001 V · 60.00 V/0.01 V · 600.0 V/0.1 V
AutoVolt · LoZ600.0 V · 분해능 0.1 V · ±(2.0 % + 3) (DC, 45–500 Hz) · ±(4.0 % + 3) (500 Hz–1 kHz)
전류AC true-rms 6.000/10.00 A ±(1.5 % + 3) (45–500 Hz) · DC ±(1.0 % + 3) · 20 A 과부하 최대 30초
전류 분해능6.000 A/0.001 A · 10.00 A/0.01 A
저항 · 통전600.0 Ω…6.000 MΩ ±(0.9 % + 1) · 40.00 MΩ ±(5 % + 2) · 통전 < 20 Ω 켜짐 / > 250 Ω 꺼짐
저항 분해능600.0 Ω/0.1 Ω · 6.000 kΩ/0.001 kΩ · 60.00 kΩ/0.01 kΩ · 600.0 kΩ/0.1 kΩ · 6.000 MΩ/0.001 MΩ · 40.00 MΩ/0.01 MΩ
연속성 탐지500 µs 이상 개방 · 단락 회로 탐지, 범위 600 Ω · 분해능 1 Ω
커패시턴스 · 다이오드 · 주파수1000 nF…9999 µF ±(1.9 % + 2) (1000 µF까지) · 1000 µF 초과 ±(5 % + 20) · 다이오드 2.00 V ±(0.9 % + 2) · 99.99 Hz…50.00 kHz ±(0.1 % + 2)
커패시턴스 분해능1000 nF/1 nF · 10.00 µF/0.01 µF · 100.0 µF/0.1 µF · 9999 µF/1 µF
LoZ 정전 용량1 nF~500 µF · ±(10 % + 2) (일반)
주파수 입력AC 커플링 5 Hz~50 kHz (AC 전압) · DC 커플링 45 Hz~5 kHz (AC 전류)
비접촉 전압 감지VoltAlert
안전 등급CAT III 600 V (IEC 61010-2-033) · 단자-접지 최대 600 V
서지 방지6 kV 피크, IEC 61010-1 600 V CAT III, 오염 등급 2 준수
퓨즈 (A 입력)11 A, 1000 V FAST (Fluke PN 803293)
작동 온도-10…+50 °C
보관 온도-40…+60 °C
배터리9 V 알카라인 (NEDA 1604A / IEC 6LR61) · 400시간 (백라이트 끔)
크기167 × 84 × 46 mm
무게550 g
보증3년

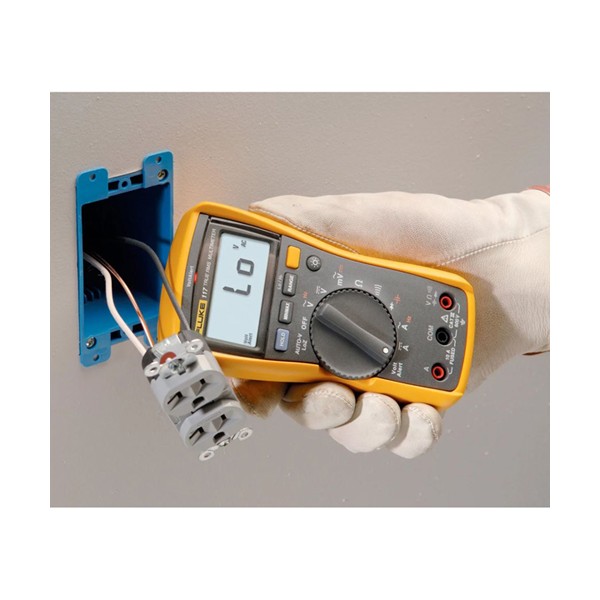

Fluke 117 - 콘센트 배선을 손으로 잡고 측정하는 모습
콘센트 배선을 손으로 잡고 측정하는 모습

활용 분야

Fluke 117이
알맞은 전기 기사 작업

  • 배전반 점검 — 패널을 열기 전에 VoltAlert로 전압부터 확인합니다.
  • 상업 건물 설비 — 상업용 건물, 병원, 학교 설비의 전압과 전류를 측정합니다.
  • 회로 문제 진단 — 연속성, 저항, 다이오드를 한 대로 확인해 고장 지점을 좁힙니다.
  • 정전 용량 확인 — 1 nF부터 9999 µF까지 측정합니다.

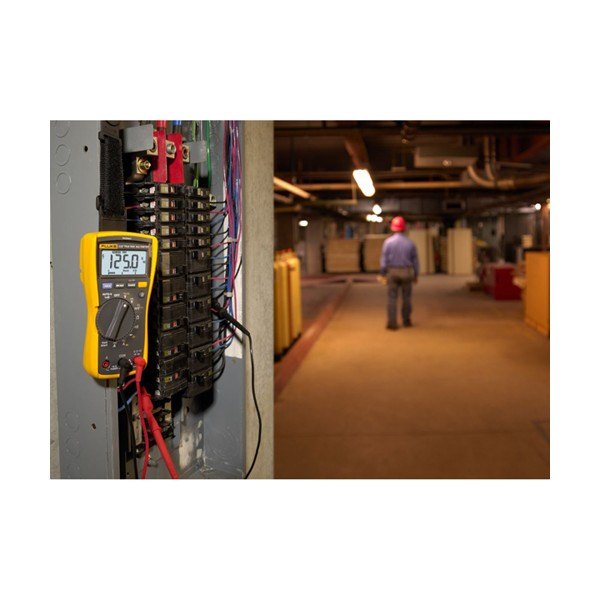

Fluke 117 - 배전반 단자에 연결해 측정하는 현장 모습
배전반 단자에 연결해 측정하는 현장 모습

선택 가이드

Fluke 117을
고르는 기준

이럴 때권장 모델
VoltAlert와 10 A 전류가 모두 필요하다면Fluke 117
400 A 교류까지 재야 한다면Fluke 117/323 키트
CAT IV 600 V 환경에서 전압을 점검한다면Fluke 113 또는 87V
전압과 통전만 판정하면 된다면Fluke 114

구성·옵션

Fluke 117
구성품과 옵션

구성품내용
Fluke 117true-rms 전기 기사용 디지털 멀티미터
TL75테스트 리드
9 V 배터리장착된 상태로 출하
사용 설명서매뉴얼
키트117/323 — 323 클램프 미터 포함
호환 옵션ToolPak 자석 걸이

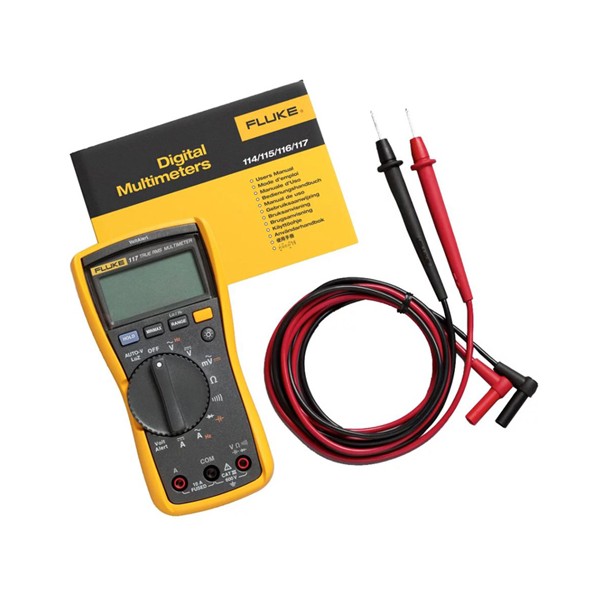

Fluke 117 - 본체와 테스트 리드, 사용 설명서 구성품
본체와 테스트 리드, 사용 설명서 구성품
