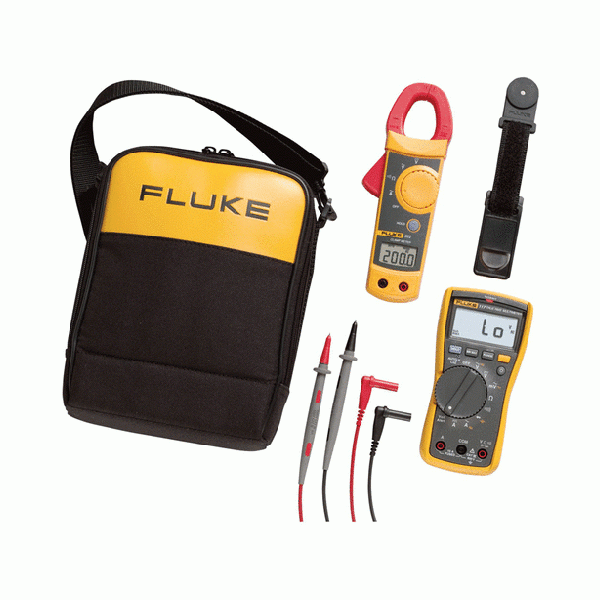

FLUKE-117/323 KIT 전기 기사용 콤보 키트

FLUKE-117/323 KIT 전기 기사용 콤보 키트

MODEL
FLUKE-117/323 KIT
브랜드
FLUKE
제품 자료
제품문의 구매하기

분전반 전압부터 모터 전류까지
점검하는 전기 기사용 키트

Fluke 117/323 전기 기사용 콤보 키트

견적 받기

Fluke 국내 공식 대리점

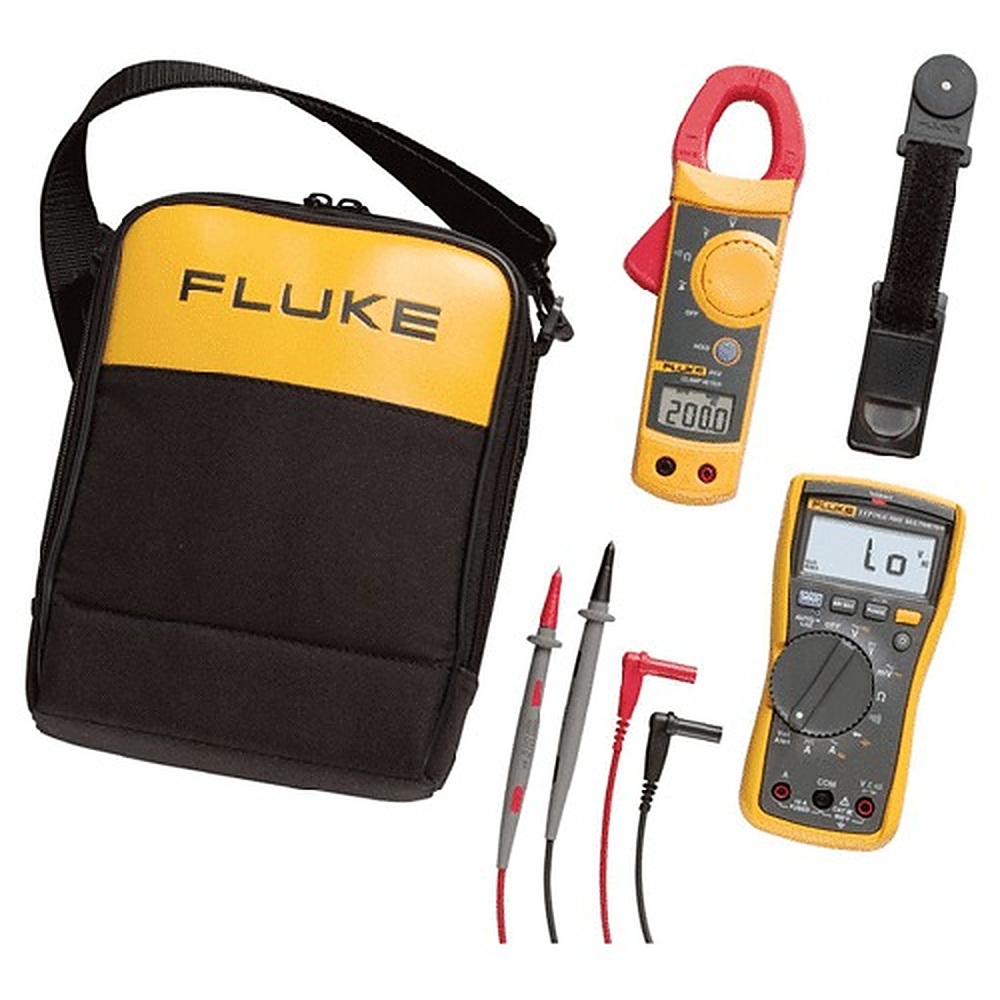

Fluke 117/323은 VoltAlert 비접촉 전압 감지를 갖춘 117 true-rms 멀티미터와 323 true-rms 클램프 미터를 C115 소프트 케이스에 담은 전기 기사용 콤보 키트입니다. 전압과 소전류는 117로, 큰 교류 전류는 323으로 측정합니다.

117은 교류·직류 10 A까지, 323은 교류 400 A까지 측정하므로 키트 하나로 분전반 전압 확인부터 모터 부하 전류까지 이어서 점검할 수 있습니다. 키트 등급은 두 기기가 함께 만족하는 CAT III 600 V입니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

CAT III 600 V

키트 공통 안전 등급

400 A

323 교류 전류 상한

10 A

117 AC·DC 전류 상한

6 kV

117 서지 방지 피크

특징

전압 확인부터 부하 전류 측정까지
117/323 키트

핵심 특징현장에서 달라지는 점
AutoVolt와 LoZ117이 전압 종류를 스스로 고르고 고스트 전압을 억제하므로 끊어진 선에서 값을 잘못 읽는 일이 줄어듭니다.
VoltAlert리드를 대기 전에 비접촉으로 전압 유무를 알려 주어 감전 위험이 있는 지점을 먼저 가려낼 수 있습니다.
33세그먼트 막대그래프초당 40회 갱신되므로 흔들리는 신호가 어느 쪽으로 변하는지 빠르게 알 수 있습니다.
323 True-rms 클램프교류 400 A 범위를 실제 RMS 값으로 표시하므로 인버터 부하의 전류도 정확하게 잴 수 있습니다.
30 mm 클램프 턱굵은 전선도 한 번에 물려 측정할 수 있습니다.
C115 소프트 케이스두 기기를 한 가방에 함께 넣어 다니므로 현장으로 이동할 때 한쪽을 빠뜨리지 않습니다.

역할 분담

전압과 소전류는 117,
큰 교류 전류는 323

10 A 이하의 전류는 117에 리드를 직렬로 연결해 직류까지 측정하고, 그보다 큰 교류는 323으로 전선을 물려 측정합니다. 323에는 직류 전류 기능이 없으므로 인버터 직류단의 전류는 117의 측정 범위 안에서만 확인하세요.

117의 전류 입력에는 11 A, 1000 V FAST 퓨즈가 들어 있어 과전류가 흐르면 퓨즈가 먼저 끊어집니다. 교체할 때는 Fluke 지정 부품(PN 803293)을 써야 정격이 유지됩니다.

C115 케이스에 함께 보관

C115 케이스에 두 기기와 리드를 함께 넣어 두면 현장에서 장비를 찾는 시간이 줄어듭니다. 사용한 뒤에는 117의 리드를 단자에서 뽑아 보관하세요.

등급 구분

117/323 키트 적용 등급은
CAT III 600 V

117은 CAT III 600 V, 323은 CAT III 600 V와 CAT IV 300 V 등급을 함께 갖췄습니다. 키트 기준으로는 낮은 쪽인 CAT III 600 V를 적용합니다. CAT IV 지점에서 323을 쓴다면 300 V 이하인지 먼저 확인하세요.

기기별 CAT 등급 표시 확인

작업 전에 각 기기 앞면의 CAT 등급 표시를 확인하는 습관을 들이면 현장의 안전 기준이 자리를 잡습니다. 등급 표시가 가려진 리드는 교체하세요.

교정 관리

117과 323
기기별 교정 주기

두 기기는 정확도 조건이 서로 다르므로 교정 성적서도 따로 관리합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

117 멀티미터와
323 클램프 상세 사양

두 기기의 사양을 나눠 정리했습니다. 정확도는 원래의 읽음값 비율과 카운트 표기를 그대로 따릅니다.

Fluke 117 멀티미터

항목사양
DC 전압±(0.5 % + 2) · 600 V까지
AC 전압±(1.0 % + 3) true-rms (45–500 Hz) · 600 V까지
전류AC/DC 10 A · 비접촉 전압 감지 · AutoVolt · LoZ
DC 전압 범위6.000 V · 60.00 V · 600.00 V (0.001 V · 0.01 V · 0.1 V)
DC mV600.0 mV · 0.1 mV · ±(0.5 % + 2)
AC mV (true-rms)600.0 mV · 0.1 mV · ±(1.0 % + 3) (dc, 45–500 Hz) · ±(2.0 % + 3) (500 Hz–1 kHz)
AutoVolt600.0 V · 0.1 V · ±(2.0 % + 3) (dc, 45–500 Hz) · ±(4.0 % + 3) (500 Hz–1 kHz)
저항600.0 Ω · 6.000 kΩ · 60.00 kΩ · 600.0 kΩ · 6.000 MΩ ±(0.9 % + 1) · 40.00 MΩ ±(5 % + 2)
정전 용량1000 nF · 10.00 µF · 100.0 µF · 9999 µF · 100 µF–1000 µF ±(1.9 % + 2) · 1000 µF 초과 ±(5 % + 20)
연속성600 Ω 범위 · 20 Ω 미만 켜짐 · 250 Ω 초과 꺼짐
다이오드2.000 V · 0.001 V · ±(0.9 % + 2)
주파수9.999 Hz · 50.00 Hz · 99.99 Hz · 999.99 Hz · ±(0.1 % + 2)
AC·DC µA600.0 µA 이하 범위 · ±(1.0 % + 2)
표시6000 카운트 · 초당 4회 갱신 · 막대그래프 33 세그먼트 · 초당 40회 갱신
서지 방지6 kV 피크 · IEC 61010-1 600 V CAT III · 오염 등급 2
입력 퓨즈A 입력 11 A · 1000 V FAST (Fluke PN 803293)
배터리9 V 알카라인 (NEDA 1604A / IEC 6LR61) · 400시간 (일반 사용, 백라이트 없을 때)
작동 온도 · 보관 온도-10…50 °C · -40…60 °C
크기 · 무게167 × 84 × 46 mm · 550 g
보증3년

Fluke 323 클램프 미터

항목사양
AC 전류400.0 A true-rms · 2 % ± 5 digits (45–65 Hz) · 2.5 % ± 5 digits (65–400 Hz)
DC 전류없음
DC 전압600.0 V · ±(1.0 % ± 5 digits)
AC 전압600.0 V · ±(1.5 % ± 5 digits)
저항400.0 Ω · 4000 Ω · ±(1.0 % ± 5 digits)
연속성70 Ω 이하
기능AC True-RMS · 데이터 고정
최대 전선 지름30 mm (600 MCM)
안전 등급CAT III 600 V · CAT IV 300 V
크기 · 무게207 × 75 × 34 mm · 265 g
보증2년

활용 분야

117/323 키트로 점검하는
전기 현장

  • 배전반과 분전반 — 전압과 전류를 장비 교체 없이 이어서 점검합니다.
  • 모터와 펌프 회로 — 도선을 끊지 않고 교류 전류를 측정합니다.
  • 인버터와 조명 회로 — 파형이 일그러진 교류를 true-rms로 측정합니다.
  • 현장 판정 — 전압 유무와 통전을 빠르게 구분합니다.

선택 가이드

Fluke 117 단품과
117/323 키트의 차이

이럴 때이 구성
10 A 이하 전류만 재면 된다면Fluke 117 단품
400 A 교류 전류까지 재야 한다면Fluke 117/323 키트
같은 시리즈의 다른 모델과 비교하려면Fluke 110 시리즈 — 113 · 114 · 115 · 116 · 117

구성·옵션

117/323 키트 구성품과
교체 부품

구분내용
구성품Fluke 117 디지털 멀티미터 · Fluke 323 True-RMS 클램프 미터 · C115 휴대용 소프트 케이스
교체 부품퓨즈 11 A · 1000 V FAST (Fluke 지정 부품, Fluke PN 803293)
