Fluke 87-5/E2 KIT 산업 전기 기사용 콤보 키트

Fluke 87-5/E2 KIT 산업 전기 기사용 콤보 키트

MODEL
Fluke 87-5/E2 KIT
브랜드
FLUKE

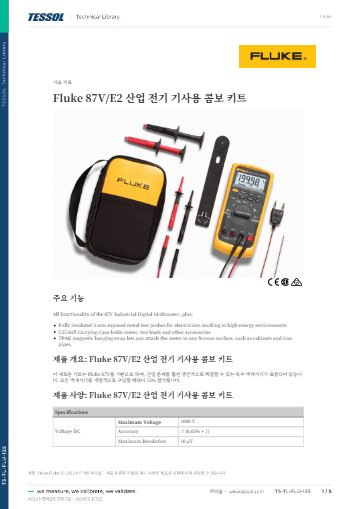

제품 자료
제품문의 구매하기

87V 멀티미터와 리드·행거를
묶은 전기 기사용 키트

Fluke 87V/E2 산업 전기 기사용 콤보 키트

견적 받기

Fluke 국내 공식 대리점

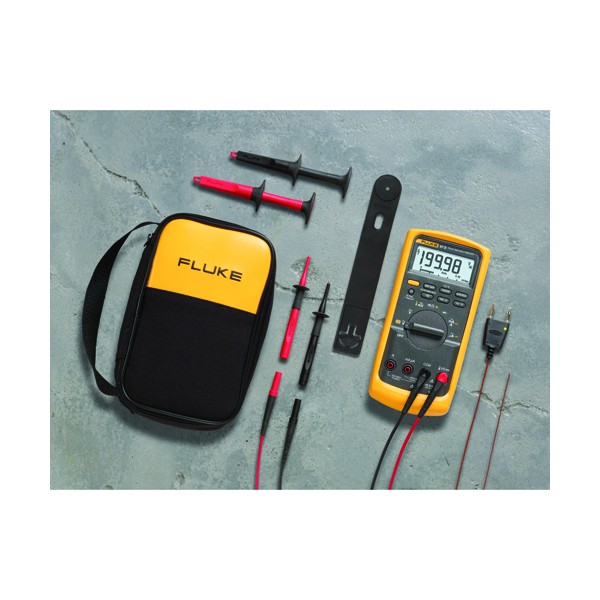

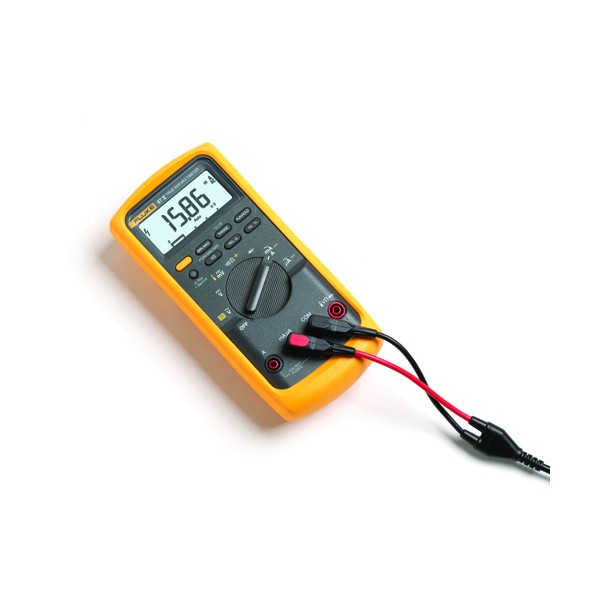

Fluke 87V/E2는 87V 산업용 true-rms 디지털 멀티미터(DMM)에 SureGrip 절연 리드와 앨리게이터 클립, 3 mm 노출 팁 프로브, ToolPak 자석 행거, 80BK-A 온도 프로브, C35 소프트 케이스를 묶은 콤보 키트입니다. 배전반과 분전반의 좁은 단자 작업에 맞춰 구성한 산업 전기 기사용 세트입니다.

87V 본체가 DC 전압 ±(0.05 % + 1)과 AC 전압 true-rms ±(0.7 % + 2)를 1000 V까지 측정하며, 입력은 CAT IV 600 V와 CAT III 1000 V 등급으로 보호됩니다. 이 콤보 키트는 (주)테솔이 국내에 공식 공급합니다.

1000 V

87V 최대 측정 전압

TL238

SureGrip 노출 팁 프로브

10 A

최대 전류 (30초 동안 20 A)

6종

리드·클립·프로브·행거·온도 프로브·케이스

특징

전기 기사의 작업 동선에
맞춘 87V/E2 구성

핵심 특징현장에서 달라지는 점
SureGrip 절연 리드와 클립TL224 리드와 AC220 클립이 함께 들어 있어 단자 형태에 맞춰 접촉 방식을 바꿀 수 있습니다.
노출 팁 최소형 프로브금속 팁이 짧게 드러나므로 좁은 단자 사이에서 인접 단자와 닿는 면이 줄어듭니다.
ToolPak 자석 행거미터를 배전반 문에 걸어 두고 두 손으로 리드를 잡을 수 있어 작업 자세가 안정됩니다.
80BK-A 온도 프로브-40 ~ 260 °C 표면 온도를 함께 측정해 접속부 발열까지 같은 키트로 확인합니다.
C35 소프트 케이스미터와 액세서리를 한 케이스에 담아 현장 이동 때 분실을 줄입니다.
CAT IV 600 V 등급전력 인입부와 옥외 배선까지 포함한 측정에 맞는 등급입니다.

좁은 단자 작업

노출 팁 프로브와
절연 리드 활용

배전반 단자대는 간격이 좁아 프로브 팁이 길면 인접 단자와 단락될 위험이 커집니다. TL238 프로브는 금속 팁이 3 mm만 드러나 접촉 면적이 작습니다. 큰 단자나 볼트 체결부에는 AC220 앨리게이터 클립을 사용해 손을 떼고 측정하세요.

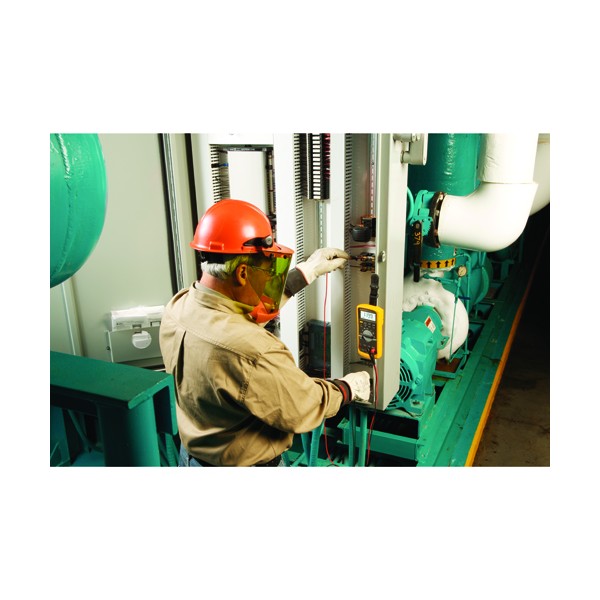

노출 팁 프로브의 단자 접촉

프로브의 금속 팁이 짧게 드러나 인접 단자와 닿을 일이 줄고, 좁은 단자대 사이에도 정확하게 접촉할 수 있습니다.

설치 방식

자석 행거로
양손 작업 자세 확보

ToolPak 자석 행거는 미터를 철제 표면에 붙이는 부속입니다. 배전반 문이나 금속 패널에 걸어 두면 디스플레이를 보면서 두 손으로 리드를 잡을 수 있어 단자 접촉이 흔들리지 않습니다. 측정이 끝나면 C35 케이스에 모두 담아 이동하세요.

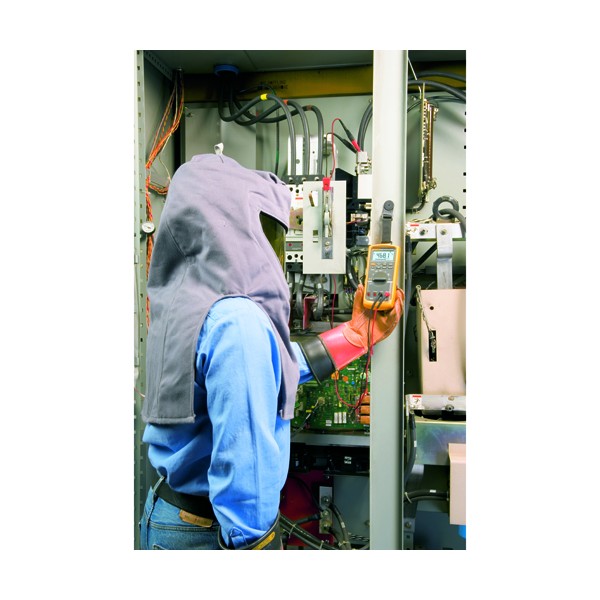

문에 걸어 둔 미터와 두 손 작업

자석 행거로 미터를 금속 문에 고정하면 디스플레이를 보면서 프로브와 리드를 양손으로 다룰 수 있습니다.

교정 관리

E2 키트 계측기의
KOLAS 정기 교정

전압·전류 기준이 되는 계측기는 정해진 주기로 교정해 측정 이력을 이어 가야 합니다. 87V 본체의 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

키트 구성과
87V 본체 사양

항목사양
키트 모델Fluke 87V/E2 (2670150)
구성 본체Fluke 87V 산업용 디지털 멀티미터, 9 V 배터리 장착
TL224 SureGrip 절연 테스트 리드키트 구성품
AC220 SureGrip 앨리게이터 클립키트 구성품
TL238 SureGrip 테스트 프로브노출 팁 3 mm
ToolPak 자석 행거철제 표면 고정용 구성품
80BK-A 온도 프로브-40.0 ~ 260 °C, ±2.2 °C 또는 2 % 중 큰 값
C35 소프트 케이스미터·리드·액세서리 수납
키트 안전 등급입력 CAT IV 600 V / CAT III 1000 V, 8000 V 초과 임펄스 내성

87V 본체 사양

항목사양
디지털 표시6000 카운트 (초당 4회 갱신), 고분해능 모드 19,999 카운트
아날로그 막대 그래프32세그먼트 (초당 40회 갱신)
주파수 표시19,999 카운트 (10 Hz 초과 시 초당 3회 갱신)
DC 전압최대 1000 V, ±(0.05 % + 1)
AC 전압최대 1000 V, ±(0.7 % + 2) true-rms, 분해능 0.1 mV
AC 전압 대역20 kHz (저역 통과 필터 3 dB @ 1 kHz)
DC 전류최대 10 A (20 A는 30초), ±(0.2 % + 2), 분해능 0.01 µA
AC 전류최대 10 A (20 A는 30초), ±(1.0 % + 2) true-rms, 분해능 0.1 µA
저항최대 50 MΩ, ±(0.2 % + 1), 분해능 0.1 Ω
커패시턴스최대 9,999 µF, ±(1 % + 2), 분해능 0.01 nF
주파수최대 200 kHz, ±(0.005 % + 1), 분해능 0.01 Hz
듀티 사이클최대 99.9 %, ±(kHz당 0.2 % + 0.1 %), 분해능 0.1 %
컨덕턴스최대 60.00 nS, ±(1.0 % + 10), 분해능 0.01 nS
다이오드 테스트3 V 범위, ±(2 % + 1), 분해능 1 mV
온도 (본체)-200.0 ~ 1090 °C (프로브 제외)
온도 (80BK 프로브)-40.0 ~ 260 °C, 2.2 °C 또는 2 % 중 큰 값
피크 캡처 / 입력 경고250 µs 간헐 신호 포착 / 잘못된 입력 잭 사용 시 경고음
측정 기능주파수, 도통·다이오드, 듀티 사이클, 마이크로암페어, 상대값, Touch Hold, 2단계 백라이트
안전 등급CAT III 1000 V / CAT IV 600 V (EN 61010-1), 8000 V 초과 스파이크 내성
기관 적합CE, RCM
충격 / 진동1 m 낙하 (IEC 61010-1:2001) / MIL-PRF-28800 Class 2
작동 온도 / 보관 온도-20 ~ +55 °C / -40 ~ +60 °C
습도 (비응축)0 ~ 90 % (0 ~ 35 °C), 0 ~ 70 % (35 ~ 55 °C)
작동 고도2000 m
크기 (홀스터 포함)201 × 98 × 52 mm
무게355 g (홀스터 포함 624 g)
배터리9 V 알카라인, 백라이트 끔 기준 약 400시간
보증평생 보증

활용 분야

87V/E2가 맞는
배전 설비 작업 현장

  • 배전반·분전반 — 좁은 단자 사이의 전압을 노출 팁 프로브로 확인합니다.
  • 전기 설비 정기 점검 — 전압, 전류, 온도를 한 키트로 측정하며 고장을 진단합니다.
  • 모터 제어반 — 배선과 전압을 점검하고 필터로 인버터 출력을 확인합니다.
  • 전기 기사의 현장 측정 — 케이스에 담아 이동하며 필요한 액세서리를 바로 찾습니다.

선택 가이드

작업 환경에 맞는
87V 키트 선택

이럴 때 (현장 조건)권장 모델선택 이유
실내 배전반 작업이 중심일 때Fluke 87V/E2 키트87V 본체에 E2 액세서리가 포함되어 배전반 작업 도구를 한 번에 갖춥니다.
옥외나 낙하가 잦을 때Fluke 87V MAX/E2 키트본체가 IP67과 4 m 낙하 내구성의 87V MAX입니다.
클램프로 전류를 측정할 때Fluke 87V IMSKi400 클램프가 포함되어 클램프로 전류를 측정할 수 있습니다.
미터만 필요할 때Fluke 87V액세서리를 따로 구성하려면 단품이 알맞습니다.

구성·옵션

87V/E2 키트 구성품 목록

구분내용
구성품87V 본체, TL224 SureGrip 절연 리드, AC220 SureGrip 앨리게이터 클립, TL238 SureGrip 프로브, ToolPak 자석 행거, 80BK-A 프로브, C35 소프트 케이스, 9 V 배터리
모델명Fluke 87V/E2 (2670150)
