MODEL
FLUKE 87V/IMSK
브랜드
FLUKE

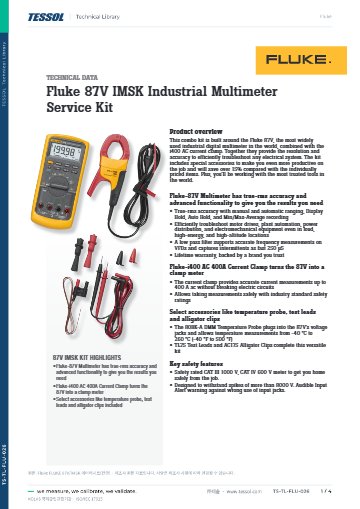

제품 자료
제품문의 구매하기

전압과 400 A 부하 전류를⁣ 한 세트로 측정하는 서비스 키트

Fluke 87V IMSK 산업용 멀티미터 서비스 키트

견적 받기

Fluke 한국 공식 대리점

Fluke 87V IMSK는 87V 산업용 true-rms 디지털 멀티미터(DMM)에 400 A AC 전류 클램프 i400, 80BK-A 온도 프로브, TL75 테스트 리드를 묶은 서비스 키트입니다. 회로를 끊지 않고 큰 부하 전류와 전압을 한 세트로 측정할 수 있습니다.

i400은 1 A ~ 400 A AC를 연속 측정하며 정확도는 2 % + 0.06 A(45 ~ 400 Hz), 비파괴 최대 전류는 1000 A입니다. 87V 본체는 DC 전압을 ±(0.05 % + 1)의 정확도로 측정합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1 ~ 400 A

i400 AC 연속 측정 범위

1000 A

비파괴 최대 전류

2 % + 0.06 A

i400 기본 정확도 (45 ~ 400 Hz)

±(0.05 % + 1)

87V DC 전압 정확도

특징

87V와 i400으로⁣ 전압·전류를 함께 측정

핵심 특징현장에서 달라지는 점
클램프 전류 측정회로를 끊지 않고 AC 전류를 읽어 가동 중인 설비의 부하 상태를 정지 없이 확인합니다.
true-rms 측정AC 전압과 전류를 실효값으로 읽어 비정현파 부하에서도 오차를 줄입니다.
저역 통과 필터인버터 출력의 주파수와 전압을 필터를 켠 상태로 안정되게 읽습니다.
250 µs 과전압 기록빠른 과전압을 250 µs 단위로 기록해 간헐 결함의 원인을 좁힙니다.
입력 경고음과 서지 내성잘못된 입력 잭 사용을 경고음으로 알리고, 8000 V를 넘는 스파이크에도 견딥니다.
80BK-A 온도 프로브-40 ~ 260 °C 범위의 표면 온도를 같은 본체로 측정하므로 별도 온도계가 필요 없습니다.
FLUKE 87V/IMSK - 표시창과 로터리 스위치가 있는 멀티미터 전면
표시창과 로터리 스위치가 있는 멀티미터 전면

클램프 측정

i400으로 읽는⁣ AC 전류

i400은 1 mA/A로 전류를 출력하므로 400 A 부하는 400 mA 신호로 87V에 전달됩니다. 도체 직경 32 mm, 버스바 최대 750 MCM까지 대응해 케이블과 모선을 모두 측정할 수 있으며, 출력 케이블 길이는 1.5 m입니다. 클램프는 AC만 측정하므로 DC 전류는 87V 본체의 10 A 범위로 확인하세요.

i400 출력 케이블과 87V 연결

출력 케이블의 바나나 플러그를 87V에 연결하면 클램프가 감지한 전류가 본체 화면에 표시됩니다.

키트 등급

구성품 등급과⁣ 키트 안전 등급

키트 전체의 안전 등급은 구성품 중 가장 낮은 등급을 따릅니다. 87V와 i400은 모두 CAT IV 600 V와 CAT III 1000 V이며, TL75 리드와 AC175 클립은 각 구성품에 표시된 등급을 확인하세요. 클램프 최대 전압은 대지 간 1000 V AC rms입니다.

구성품을 한 케이스에 정리한 키트

본체와 i400 클램프, 80BK-A 프로브, TL75 리드, AC175 클립이 하나의 세트로 구성되어 현장에 필요한 부속을 빠짐없이 갖춥니다.

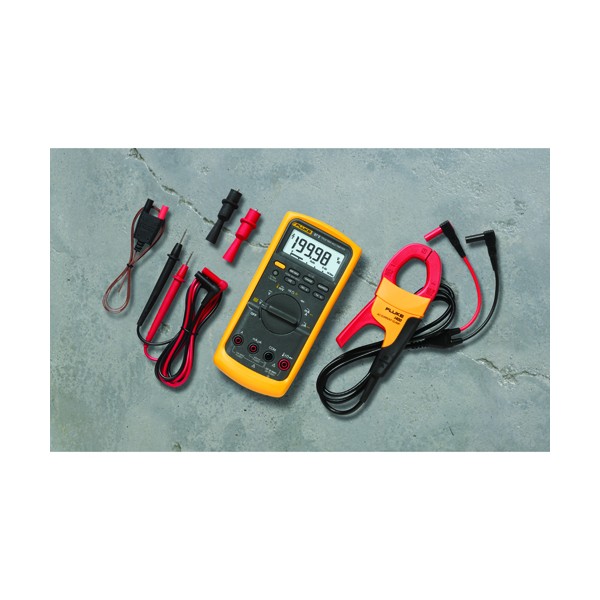

FLUKE 87V/IMSK - 멀티미터와 전류 클램프, 테스트 리드 등 구성품
멀티미터와 전류 클램프, 테스트 리드 등 구성품

교정 관리

87V와 i400의⁣ KOLAS 교정 관리

키트에 포함된 본체와 클램프는 각각 오차가 쌓일 수 있으므로 정기 교정 대상으로 함께 관리하세요. 두 기기의 교정 가능 여부는 (주)테솔이 KOLAS 인정 범위를 기준으로 확인해 안내해 드립니다.

FLUKE 87V/IMSK - 배전반 전선에 전류 클램프를 물려 측정하는 모습
배전반 전선에 전류 클램프를 물려 측정하는 모습

사양

87V IMSK 구성과⁣ 본체·클램프 사양

항목사양
키트 모델FLUKE-87V/IMSK (3448783)
구성Fluke 87V 본체, i400 AC 전류 클램프, 80BK-A 온도 프로브, TL75 하드 포인트 테스트 리드, AC175 나사형 앨리게이터 클립
키트 안전 등급구성품 중 가장 낮은 등급 적용

87V 본체 사양

항목사양
디지털 표시6000 카운트 (초당 4회 갱신), 고분해능 모드 19,999 카운트
아날로그 막대 그래프32세그먼트 (초당 40회 갱신)
주파수 표시19,999 카운트 (10 Hz 초과 시 초당 3회 갱신)
DC 전압최대 1000 V, ±(0.05 % + 1)
AC 전압최대 1000 V, ±(0.7 % + 2) true-rms, 분해능 0.1 mV
AC 전압 대역20 kHz (저역 통과 필터 3 dB @ 1 kHz)
DC 전류최대 10 A (20 A는 30초), ±(0.2 % + 2), 분해능 0.01 µA
AC 전류최대 10 A (20 A는 30초), ±(1.0 % + 2) true-rms, 분해능 0.1 µA
저항최대 50 MΩ, ±(0.2 % + 1), 분해능 0.1 Ω
커패시턴스최대 9,999 µF, ±(1 % + 2), 분해능 0.01 nF
주파수최대 200 kHz, ±(0.005 % + 1), 분해능 0.01 Hz
듀티 사이클최대 99.9 %, ±(kHz당 0.2 % + 0.1 %), 분해능 0.1 %
컨덕턴스최대 60.00 nS, ±(1.0 % + 10), 분해능 0.01 nS
다이오드 테스트3 V 범위, ±(2 % + 1), 분해능 1 mV
온도 (본체)-200.0 ~ 1090 °C (프로브 제외)
온도 (80BK 프로브)-40.0 ~ 260 °C, 2.2 °C 또는 2 % 중 큰 값
피크 캡처 / 입력 경고250 µs 간헐 신호 포착 / 잘못된 입력 잭 사용 시 경고음
측정 기능주파수, 도통·다이오드, 듀티 사이클, 마이크로암페어, 상대값, Touch Hold, 2단계 백라이트
안전 등급CAT III 1000 V / CAT IV 600 V (EN 61010-1), 8000 V 초과 스파이크 내성
기관 적합CE, RCM
충격 / 진동1 m 낙하 (IEC 61010-1:2001) / MIL-PRF-28800 Class 2
작동 온도 / 보관 온도-20 ~ +55 °C / -40 ~ +60 °C
습도 (비응축)0 ~ 90 % (0 ~ 35 °C), 0 ~ 70 % (35 ~ 55 °C)
작동 고도2000 m
크기 (홀스터 포함)201 × 98 × 52 mm
무게355 g (홀스터 포함 624 g)
배터리9 V 알카라인, 백라이트 끔 기준 약 400시간
보증평생 보증

i400 AC 전류 클램프 사양

항목사양
공칭 전류 범위400 A
연속 측정 범위1 ~ 400 A AC
비파괴 최대 전류1000 A
최소 측정 전류1 A
기본 정확도2 % + 0.06 A (45 ~ 400 Hz), 읽음값 비율 + 하한 방식
사용 주파수5 Hz ~ 20 kHz
출력1 mA/A
안전 등급CAT IV 600 V, CAT III 1000 V
최대 전압대지 간 1000 V AC rms (EN 61010 기준)
최대 도체 직경 / 버스바32 mm / 750 MCM
출력 케이블1.5 m, 보호형 바나나 플러그
보증1년
FLUKE 87V/IMSK - 멀티미터용 전류 클램프와 연결 리드
멀티미터용 전류 클램프와 연결 리드

활용 분야

클램프 측정이⁣ 필요한 현장

  • 모터 드라이브(VFD) 출력 — 출력 전류를 클램프로 읽고 87V의 필터로 전압을 확인합니다.
  • 공장 자동화 설비 — 전류와 전압을 회로 차단 없이 점검합니다.
  • 배전 설비 부하 측정 — 케이블과 버스바의 부하 전류를 가동 중에 측정합니다.
  • 전자 기계 고장 진단 — 전압, 전류, 온도를 한 키트로 확인합니다.
  • 무정전 점검 — 회로를 끊지 않는 전류 확인 작업에 적용합니다.
FLUKE 87V/IMSK - 작업자가 산업 설비 제어함에서 멀티미터를 사용하는 모습
작업자가 산업 설비 제어함에서 멀티미터를 사용하는 모습

선택 가이드

클램프 필요 여부로⁣ 고르는 서비스 키트

이럴 때 (현장 조건)권장 모델선택 이유
클램프와 미터를 한 번에 갖출 때Fluke 87V IMSKi400 클램프로 최대 400 A AC를 측정하므로 전압과 전류 점검을 한 키트로 진행할 수 있습니다.
전압 위주이고 클램프가 필요 없을 때Fluke 87V · 87V/E2 키트미터 단품 또는 절연 리드 중심 키트로 충분합니다.
로깅과 클램프가 모두 필요할 때Fluke 289 IMSK로깅 멀티미터에 i400을 묶은 키트라 장시간 기록까지 할 수 있습니다.
보급형 서비스 키트가 필요할 때Fluke 179 IMSK179 멀티미터에 클램프를 묶은 보급형 키트입니다.
FLUKE 87V/IMSK - 멀티미터와 케이스, 테스트 리드, 프로브 구성품
멀티미터와 케이스, 테스트 리드, 프로브 구성품

구성·옵션

키트 구성품과⁣ 비고

구분내용
본체Fluke 87V 산업용 디지털 멀티미터
전류 클램프Fluke i400 AC 전류 클램프
프로브 · 리드80BK-A 온도 프로브, TL75 하드 포인트 테스트 리드, AC175 나사형 앨리게이터 클립
모델명FLUKE-87V/IMSK (3448783)
