가동 중인 설비를 세우지 않고
전류 추세를 남기는 서비스 키트

Fluke 289 IMSK 산업용 멀티미터 서비스 키트

견적 받기

Fluke 국내 공식 대리점

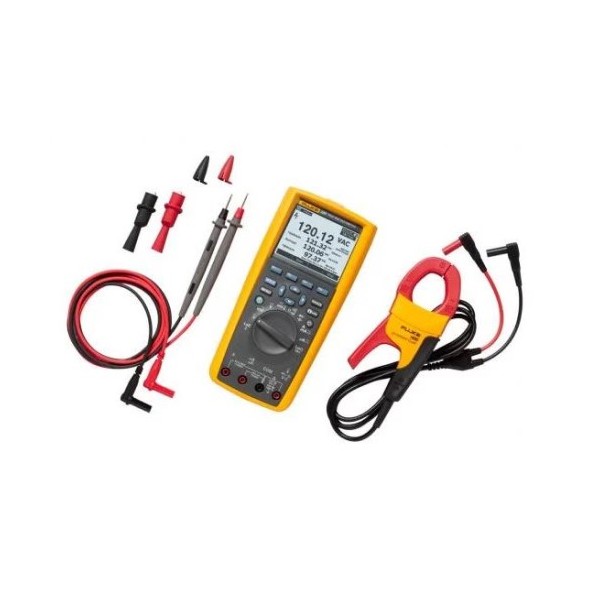

Fluke 289 IMSK는 50,000카운트 true-rms 기록형 멀티미터(Industrial Logging DMM) 289에 i400 AC 전류 클램프와 TL71 실리콘 리드, AC175 클립을 묶은 산업용 서비스 키트입니다. 회로를 끊지 않고 400 A까지 전류를 측정해 전압과 함께 추세를 기록합니다.

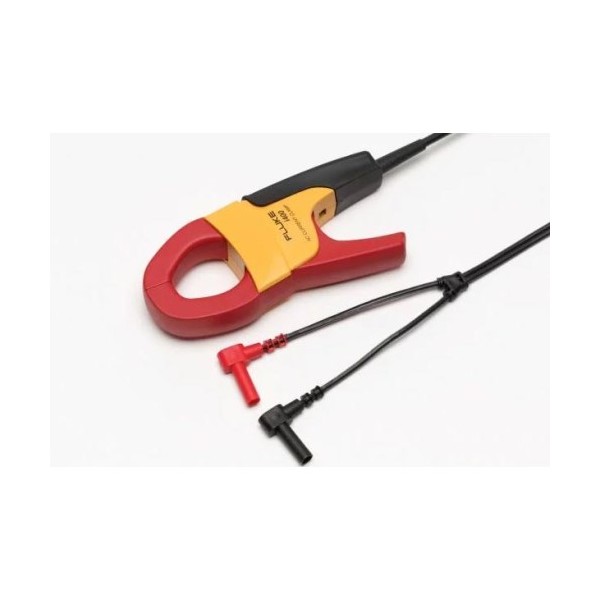

i400은 전류 1 A당 1 mA를 출력하고 32 mm 조로 굵은 도체까지 물 수 있어, 배전 케이블의 부하 변동을 현장에서 바로 그래프로 확인할 수 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

400 A

회로를 끊지 않고 측정하는 AC 전류

1 mA/A

i400 출력 레벨

32 mm

클램프 최대 도체 지름

15,000

판독값 기록 메모리

특징

Fluke 289 IMSK로
전압과 대전류를 함께 기록

핵심 특징현장에서 달라지는 점
400 A AC 전류 클램프회로를 끊지 않고 전류를 측정하므로 가동 중인 설비를 세우지 않아도 됩니다.
클램프 출력 기록i400 출력을 289 전류 입력으로 받아 전류 추세를 TrendCapture로 함께 기록합니다.
32 mm 조굵은 도체에도 조가 들어가므로 배전 케이블 단위로 부하를 측정할 수 있습니다.
선택형 저역 통과 필터인버터와 모터 드라이브 노이즈가 섞인 신호에서도 전압과 주파수를 안정적으로 읽습니다.
LoZ 모드낮은 입력 임피던스로 고스트 전압에 따른 잘못된 판독을 줄입니다.
실리콘 리드와 오버몰딩 핸들유연한 TL71 리드와 미끄럼 방지 핸들 덕분에 활선 배선을 점검할 때 접촉 위험이 줄어듭니다.

클램프 연결

i400 출력과 289
전류 입력의 관계

i400은 측정 전류 1 A마다 1 mA를 출력하므로, 289 전류 입력에서 읽은 mA 값에 1000을 곱하면 도체 전류가 됩니다. 도체 전류가 400 A이면 출력은 400 mA로, 289 전류 범위(500 µA ~ 10 A) 안에 들어갑니다.

도체 전류i400 출력289 입력 범위
1 A1 mA범위 안
100 A100 mA범위 안
400 A400 mA범위 안

구성품별 안전 등급을 대조하며 연결

289와 i400은 모두 CAT IV 600 V · CAT III 1000 V 등급입니다. 키트 전체 등급은 가장 낮은 구성품을 따르므로, TL71 리드와 AC175 클립에 표시된 등급도 먼저 대조하세요.

사용 방법

Fluke 289 IMSK
전류 기록과 PC·앱 전송

Fluke 289 IMSK는 289와 i400 AC 전류 클램프로 전압과 전류 추세를 기록하는 키트이며, 기록은 미터의 TrendCapture로 바로 확인합니다. PC 보고서에는 FlukeView Forms와 케이블(별매), 스마트폰 연결에는 ir3000 FC 어댑터(별매)가 필요합니다.

소프트웨어·도구하는 일

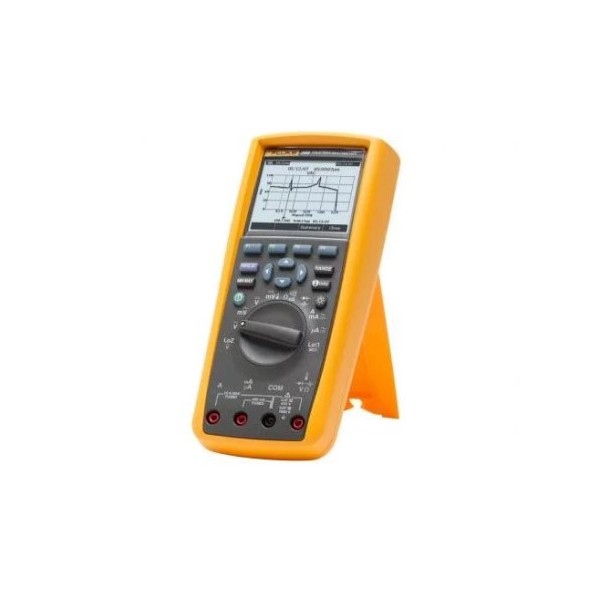

TrendCapture미터 화면에서 전압·전류 기록 그래프 확인
FlukeView Forms미터 기록을 PC로 내려받아 그래프·표·보고서 양식으로 정리
ir3000 FC 어댑터(별매)미터의 IR 포트에 끼워 Fluke Connect 앱으로 측정값 전송
Fluke Connect 앱스마트폰에서 측정값 보기, 저장, 팀 공유

처음 연결하는 순서

순서할 일
1i400 클램프를 289의 입력에 연결하고 측정할 도체를 조로 무세요.
2289에서 간격 기록 또는 이벤트 기록을 시작합니다.
3기록이 끝나면 TrendCapture 그래프를 확대해 부하가 변한 구간을 확인하세요.
4PC에 옮길 때는 FlukeView Forms 케이블(USB/IR)을 289의 IR 포트와 PC에 연결하고 FlukeView Forms로 기록을 내려받습니다.

스마트폰으로 값을 확인하려면 ir3000 FC(별매)를 289의 IR 포트 위에 끼우고 Fluke Connect 앱을 사용하세요. 개활지에서 최대 20 m까지 전송합니다.

사양

289 본체와
i400 클램프 전체 사양

항목사양

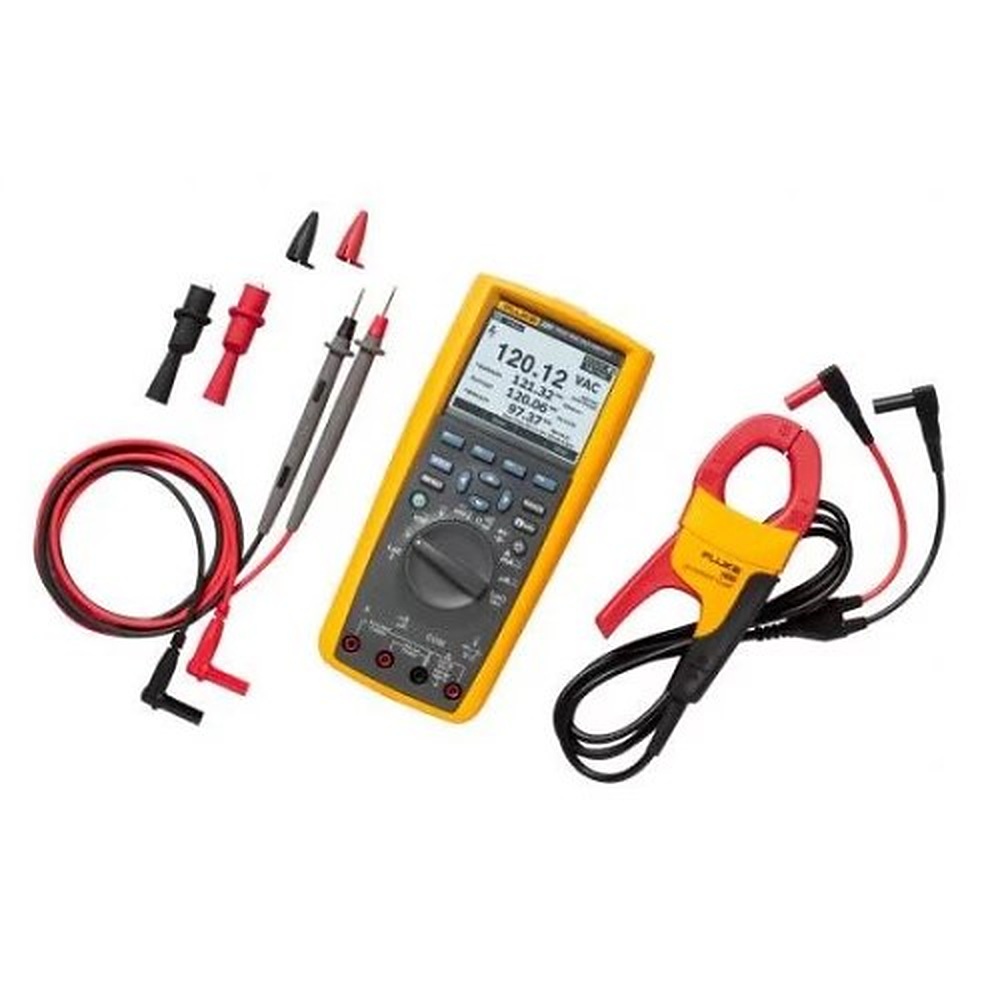

키트 구성Fluke 289 · i400 AC 전류 클램프 · TL71 실리콘 리드 · AC175 클립
별매ir3000 FC 어댑터 (Fluke Connect용)
289 카운트 · 기록50,000카운트 · 판독값 최대 15,000개
289 안전 등급CAT III 1000 V · CAT IV 600 V
289 DC 전압기본 정확도 0.025 % · 50 mV ~ 1000 V 범위 · mV 범위 분해능 1 µV
289 저항기본 정확도 0.05 % · 50 Ω ~ 500 MΩ 범위
289 온도기본 정확도 1.0 % (프로브 제외) · -200.0 ~ 1350.0 °C
289 정전 용량기본 정확도 1.0 % · 1 nF ~ 100 mF 범위
289 주파수기본 정확도 0.005 % · 99.999 Hz ~ 999.99 kHz 범위
289 컨덕턴스50.00 nS
289 피크 캡처250 µs
289 배터리AA 알카라인 6개 · 최소 100시간 (로깅 모드 200시간)
289 작동 · 보관 온도-20 ~ 55 °C · 보관 -40 ~ 60 °C
289 상대 습도0 ~ 90 % (0 ~ 37 °C) · 0 ~ 65 % (37 ~ 45 °C) · 0 ~ 45 % (45 ~ 55 °C)
289 외형 치수 / 무게22.2 × 10.2 × 6 cm / 870.9 g
289 전자기 호환성EN 61326-1
289 단자-접지 최대 전압1000 V
i400 측정 범위1 ~ 400 A AC 연속 · 비파괴 최대 1000 A · 출력 1 mA/A
i400 정확도2 % + 0.06 A (45 ~ 400 Hz) · 사용 대역 5 Hz ~ 20 kHz
i400 조 · 등급조 32 mm · CAT IV 600 V · CAT III 1000 V
i400 최대 전압1000 V AC rms (접지 기준) · EN 61010 규격
i400 최대 버스바750 MCM
i400 출력 케이블1.5 m
보증1년

활용 분야

Fluke 289로 전류 추세를
기록하는 설비 점검

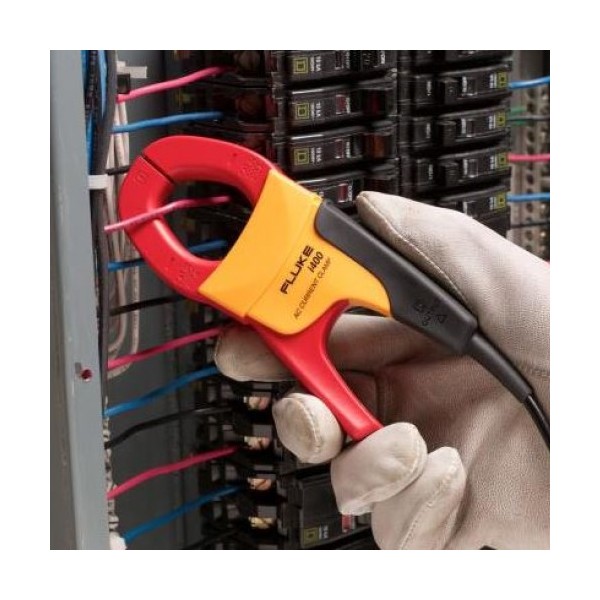

  • 배전반 부하 점검 — 회로를 끊지 않고 i400으로 전류 크기를 측정합니다.

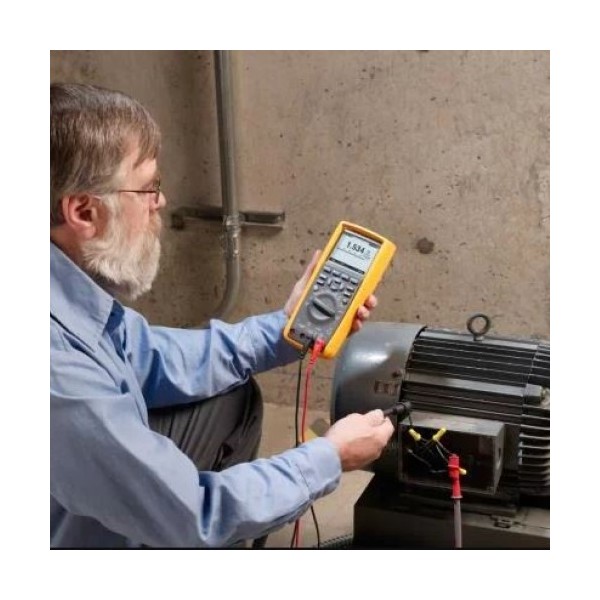

  • 모터와 구동 장치 — 노이즈가 많은 환경에서 전압과 주파수를 함께 측정합니다.
  • 설비 전류 추세 기록 — 시간에 따른 부하 변화를 그래프로 남깁니다.
  • 전자·공장 자동화 점검 — 전압, 저항, 주파수를 한 대로 측정합니다.
  • 장시간 무인 모니터링 — 측정 세션 여러 개를 이어서 기록합니다.

선택 가이드

필요한 구성에 맞는
Fluke 289 패키지

이럴 때 (현장 조건·용량)권장 모델선택 이유
전류 기록까지 한 번에 하려면Fluke 289 IMSKi400 AC 전류 클램프가 들어 있어 전압과 전류 추세를 함께 기록할 수 있습니다.
PC 보고서까지 작성하려면Fluke 289/FVFFlukeView Forms 소프트웨어와 케이블이 들어 있어 기록값을 PC에서 보고서로 정리합니다.
미터만 필요하다면Fluke 289본체 단품이라 클램프나 소프트웨어를 이미 갖춘 현장에 맞습니다.
기록 기능 없이 클램프만 더하려면Fluke 87V IMSK기록 기능 없이 거친 현장에 맞춘 모델에 클램프를 묶은 키트라 전류 측정만 필요할 때 적합합니다.

구성·옵션

키트 구성품과
별매 품목

구분내용
본체Fluke 289 기록형 멀티미터
클램프i400 AC 전류 클램프
리드 · 클립TL71 실리콘 리드 · AC175 클립
별매ir3000 FC 어댑터 (Fluke Connect용)

교정

289와 i400의
KOLAS 교정 관리

전류 측정값에는 미터와 클램프의 오차가 함께 반영되므로 두 구성품의 교정 이력을 같이 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 두 구성품의 교정 방법과 일정을 안내해 드립니다.
