FLUKE 289 멀티미터(PC통신)

MODEL: Fluke 289
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

자리를 지키지 않아도
설비 이상을 기록하는 멀티미터

Fluke 289 산업용 기록형 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 289는 50,000카운트 화면과 DC 전압 기본 정확도 0.025 %를 갖춘 산업용 true-rms 기록형 멀티미터(Logging DMM)입니다. 287의 기록 기능에 LoZ 전압과 저역 통과 필터, 50.000 Ω 저저항 범위를 더해 공장 자동화와 배전 설비의 간헐적 이상을 무인으로 추적합니다.

간격·이벤트 기준으로 최대 15,000 판독값을 저장하고, 기록 모드에서 AA 6개로 200시간 동작합니다. 점검자가 자리를 지키지 않아도 설비 옆에서 기록이 계속 이어집니다. 산업 현장용으로 설계된 이 기록형 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

15,000

최대 기록 판독값

LoZ

고스트 전압 억제 입력

50.000 Ω

저저항 범위 시작값

0.025 %

DC 전압 기본 정확도

특징

산업 설비 진단에 맞춘
289의 입력과 기록

핵심 특징	현장에서 달라지는 점
TrendCapture 기록	간격이나 이벤트 기준으로 최대 15,000 판독값을 저장하고, 추세를 화면 그래프로 바로 확인할 수 있습니다.
LoZ 전압	입력 임피던스를 낮춰 고스트 전압을 억제하므로 전압 유무를 확인할 때 오표시가 줄어듭니다.
저역 통과 필터	모터 드라이브처럼 노이즈가 많은 신호도 흔들림 없이 읽습니다.
50 Ω 저저항 범위	모터 권선과 접촉 저항을 1 mΩ 분해능으로 비교하므로 작은 저항 변화도 구분할 수 있습니다.
연속 기록과 세션 분할	여러 세션으로 나눠 기록하거나 200시간 넘게 이어서 기록할 수 있어 장기 감시에 대응합니다.
이름 저장과 현장 업그레이드	측정값에 이름을 붙여 저장해 두면 현장에서 다시 불러올 수 있고, 새 기능도 현장에서 추가할 수 있습니다.

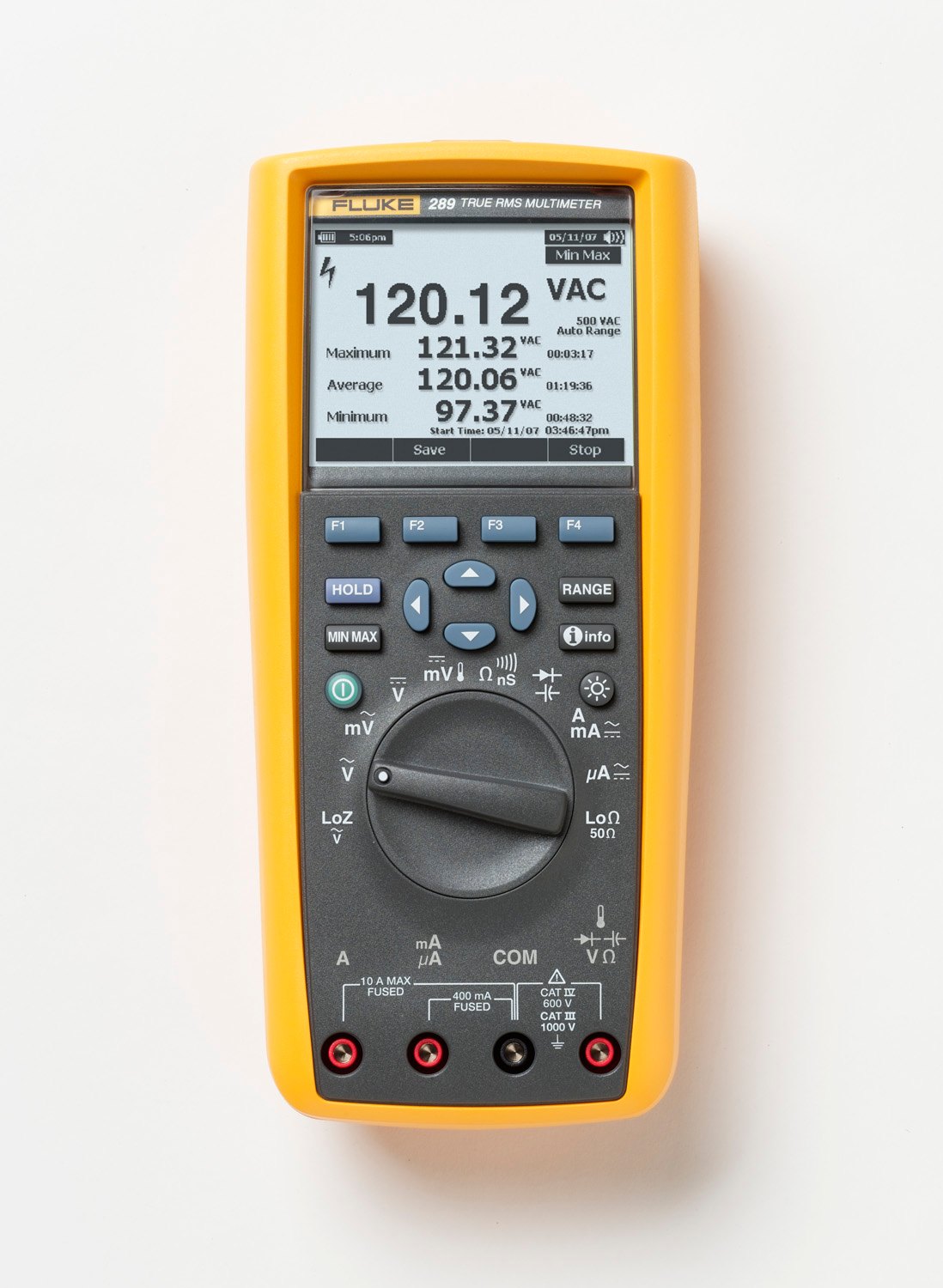

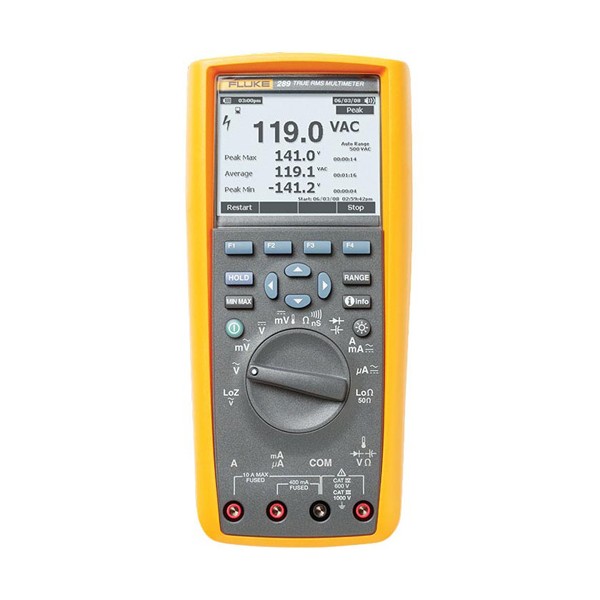

그래픽 표시창과 다이얼이 있는 멀티미터 전면

LoZ 입력

LoZ는 전압 유무를
확인하는 입력입니다

같은 배관 안의 전선끼리 정전 결합하면 끊긴 선에도 전압이 표시됩니다. LoZ는 입력 임피던스를 낮춰 이런 고스트 전압을 억제합니다. 전압이 실제로 있는지 확인하는 용도로만 사용하고, 민감한 전자 회로에는 사용하지 마세요.

50.000 Ω 범위는 2선 방식으로 ±(0.15 % + 20) 정확도를 적용하며, 0.001 Ω 분해능과 10 mA 소스 전류로 모터 권선이나 접점 저항을 상대 비교합니다. 비교할 때는 상대 모드로 리드 저항을 빼 두세요.

정전 작업 전 LoZ 전압 확인

정전 작업 전에는 LoZ로 선로에 전압이 있는지 확인하세요. 고스트 전압이 표시되지 않으면 선로가 실제로 차단된 것이므로, 작업을 시작해도 되는지 분명하게 판단할 수 있습니다.

교정

289 기록형 멀티미터
주기 교정

기록형 멀티미터는 사용 빈도에 맞춰 주기적으로 교정해 측정값을 관리합니다. 289 교정이 (주)테솔의 KOLAS 인정 범위 안에 드는지 확인한 뒤 교정 방법과 일정을 안내해 드립니다.

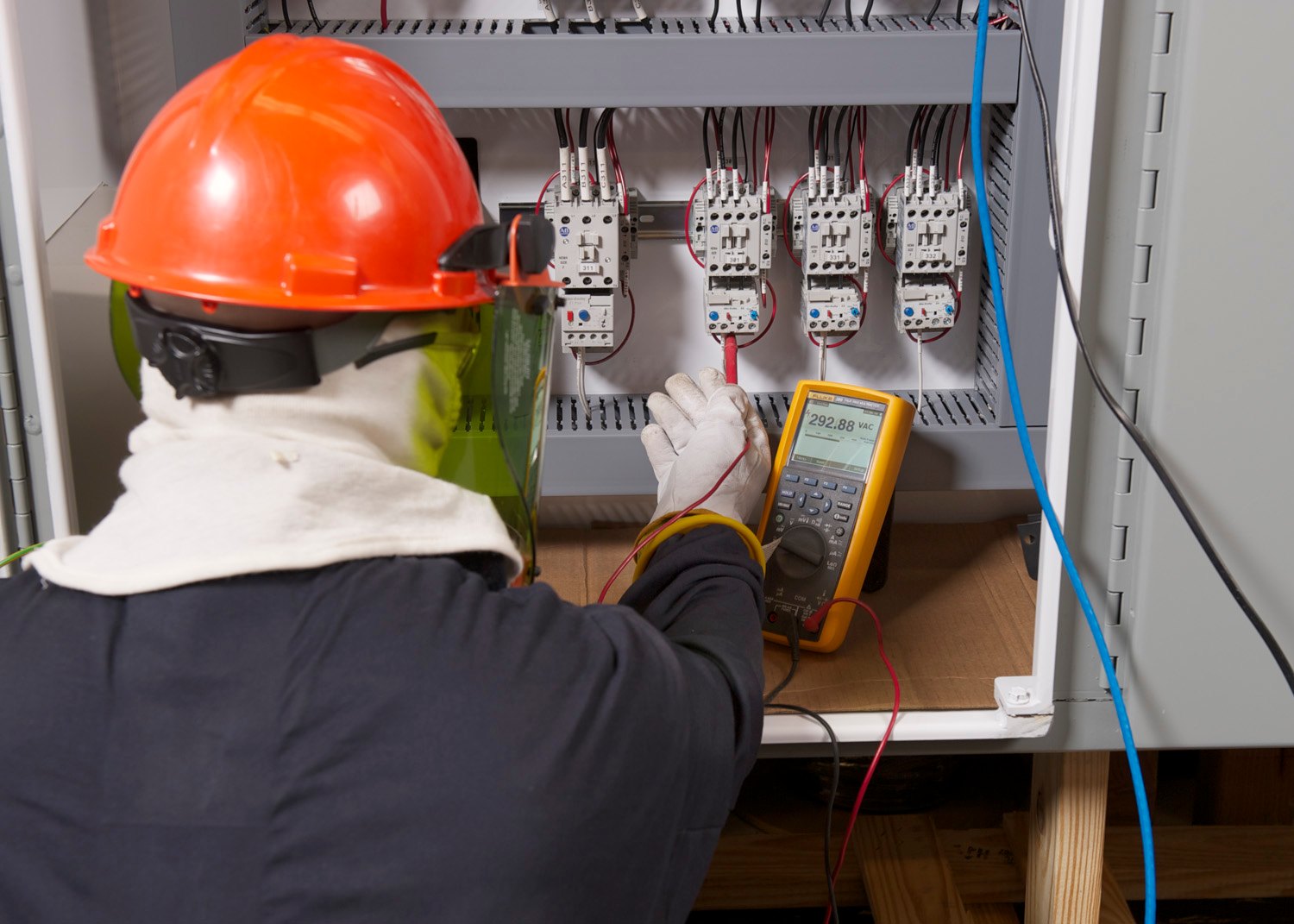

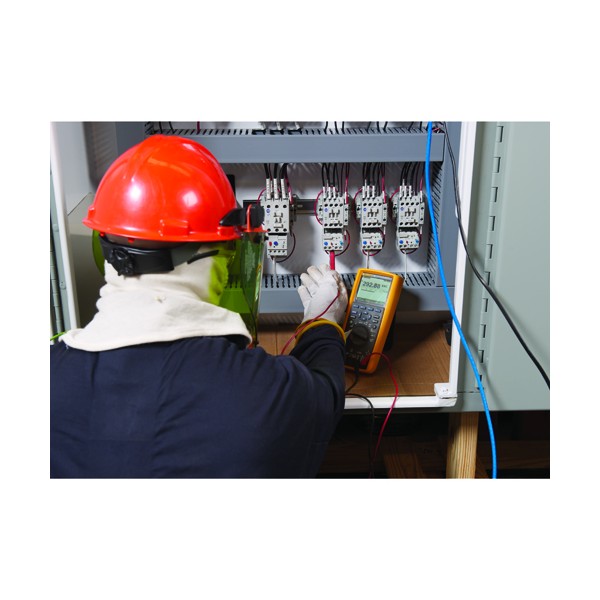

보호구를 착용하고 제어반을 점검하는 작업 모습

사용 방법

Fluke 289
PC 통신과 Fluke Connect 연결

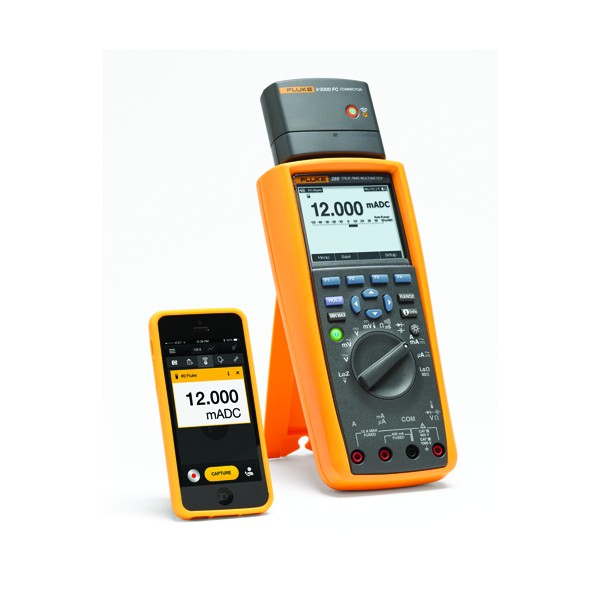

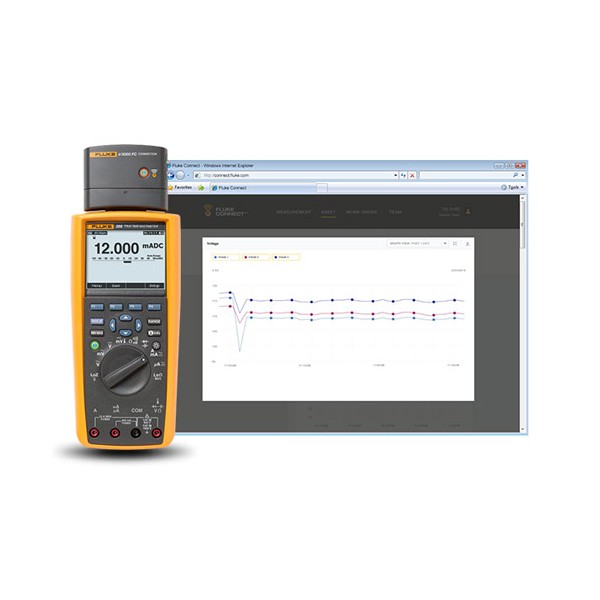

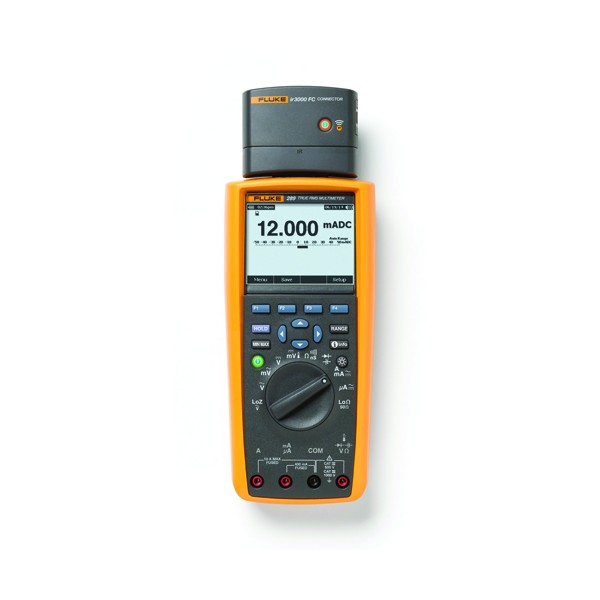

Fluke 289는 광 절연 인터페이스로 PC와 통신하며, FlukeView Forms(별매)로 최대 15,000 판독값의 기록을 PC에 옮겨 정리합니다. ir3000 FC 어댑터(별매)를 IR 포트에 끼우면 Fluke Connect 앱으로 iOS·Android 기기에서 값을 볼 수 있습니다.

소프트웨어·도구	하는 일
FlukeView Forms	미터 기록을 PC로 내려받아 그래프·표·보고서 양식으로 정리
FlukeView Forms Copy to Form	289 AutoHold 값을 양식에 바로 입력
ir3000 FC 어댑터(별매)	미터의 IR 포트에 끼워 Fluke Connect 앱으로 측정값 전송
Fluke Connect 앱	스마트폰에서 측정값 보기, 저장, 팀 공유

처음 연결하는 순서

순서	할 일
1	289를 측정 기능에 맞추고 변화율 임계값을 정한 이벤트 기록이나 간격 기록을 시작하세요.
2	기록이 끝나면 TrendCapture 화면에서 그래프를 확대해 이상 구간을 먼저 확인합니다.
3	PC에 FlukeView Forms를 설치하세요(Windows XP·Vista·7·8·10용 v3.8).
4	FlukeView Forms 케이블(USB/IR)을 289의 광 절연 IR 포트와 PC의 USB 포트에 연결합니다.
5	FlukeView Forms가 USB 포트에서 연결된 미터를 찾으면 기록을 내려받아 그래프와 표 양식으로 저장하세요.

FlukeView Forms의 Copy to Form 기능으로 289의 AutoHold 값을 양식에 바로 옮길 수 있어, 설비별 점검 기록표를 만들 때 적합합니다.

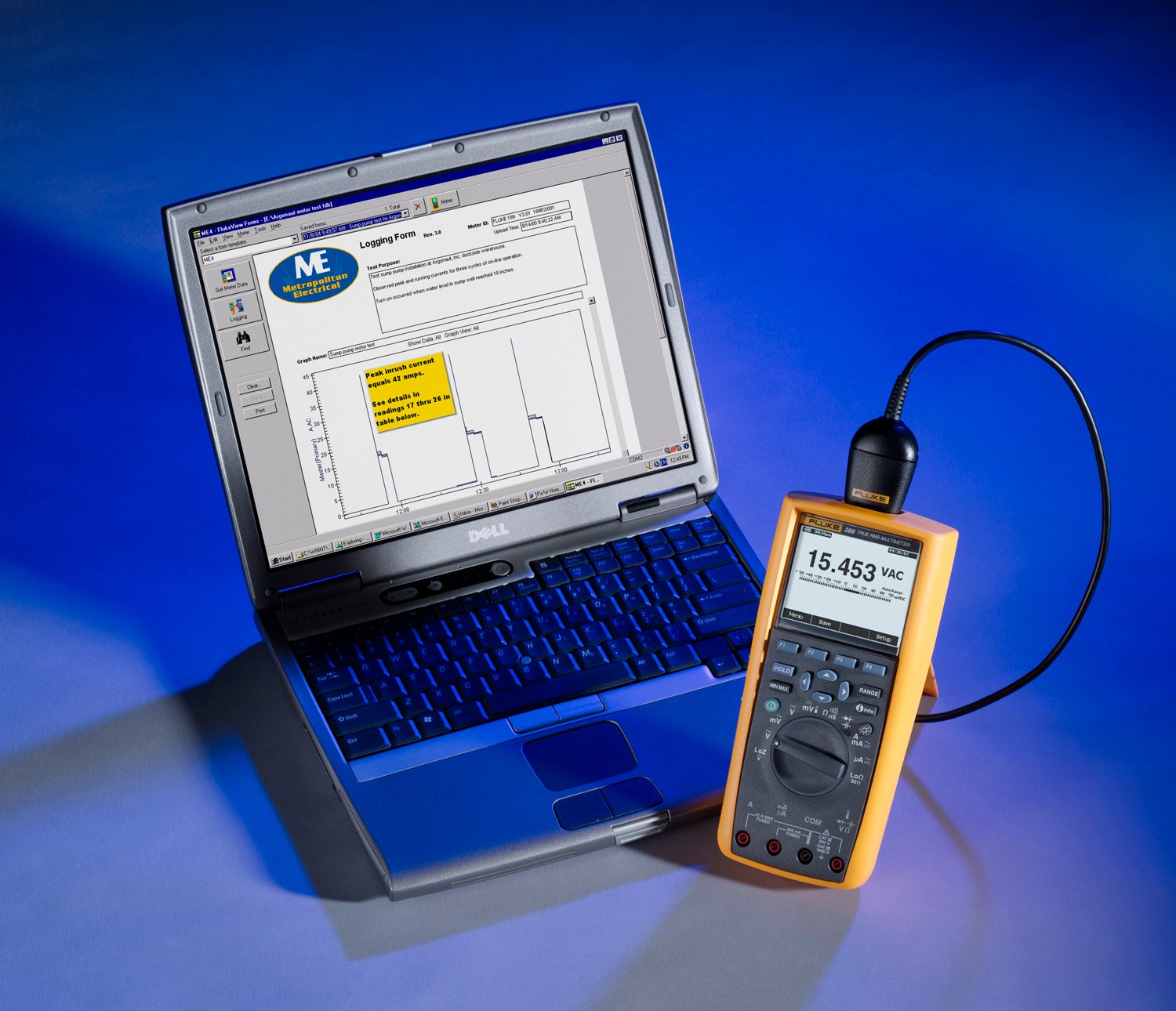

노트북과 연결해 측정 데이터를 기록하는 구성

사양

289의 15,000 판독값 기록과
산업용 입력 사양

항목	사양
카운트 · 화면	50,000 · 1/4 VGA 도트 매트릭스 · 흰색 백라이트
DC 전압	50.000 mV · 500.00 mV · 5.0000 V · 50.000 V · 500.00 V · 1000.0 V · 기본 정확도 0.025 % · DC mV 분해능 1 µV
AC 전압	50.000 mV ~ 1000.0 V (동일 6개 범위) · 기본 정확도 0.4 % true-rms · 대역 100 kHz · 저역 통과 필터 · LoZ 전압
DC 전류	500.00 µA · 5000.0 µA · 50.000 mA · 400.00 mA · 5.0000 A · 10.000 A · 기본 정확도 0.05 %
AC 전류	동일 6개 범위 · 기본 정확도 0.6 % true-rms · 10 A 연속, 20 A 30초
저항	50.000 Ω · 500.00 Ω · 5.0000 kΩ · 50.000 kΩ · 500.00 kΩ · 5.0000 MΩ · 50.00 MΩ · 500.0 MΩ · 기본 정확도 0.05 %
50 Ω 범위 (2선)	±(0.15 % + 20)
저저항 측정	0.001 Ω ~ 50.000 Ω · 10 mA 소스
정전 용량	1.000 nF ~ 100 mF (9개 범위) · 기본 정확도 1.0 %
주파수	99.999 Hz ~ 999.99 kHz (5개 범위) · 기본 정확도 0.005 %
온도	-200.0 ~ 1350.0 °C (프로브 제외) · 기본 정확도 1.0 %
컨덕턴스	50.00 nS
듀티 사이클 · 펄스 폭	0.01 ~ 99.99 % · 0.025 · 0.25 · 2.5 · 1250.0 ms
기록	간격/이벤트 기록 · 최대 15,000 판독값 · 경과 시간 · 시계 · 피크 250 µs
화면 기능	TrendCapture 그래프 · 최대 14배 확대 · 다중 표시 · 저장 측정값 이름 지정 · 온보드 도움말
PC · 무선	광 절연 인터페이스 (FlukeView Forms 별매) · ir3000 FC 어댑터(별매)로 Fluke Connect
부가 기능	dBV · dBm · 연속성 알림음 · 보류 · 자동 홀드 · 자동 대기 · 최소·최대·평균 · 상대 모드
안전 등급	CAT IV 600 V · CAT III 1000 V (IEC 61010-2-033)
단자 · 접지 최대 전압	1000 V
전원 · 수명	AA 알카라인 6개 · 최소 100시간 (기록 모드 200시간)
작동 온도	-20 ~ +55 °C
보관 온도	-40 ~ +60 °C
상대 습도	0~90 % (0~37 °C) · 0~65 % (37~45 °C) · 0~45 % (45~55 °C)
진동 · 충격	MIL-PRF-28800F Class 2 임의 진동 · IEC/EN 61010-1 1 m 낙하
EMC	EN 61326-1
기관 승인	UL, TÜV, CE
크기	22.2 × 10.2 × 6 cm
무게	870.9 g
보증	한정 평생

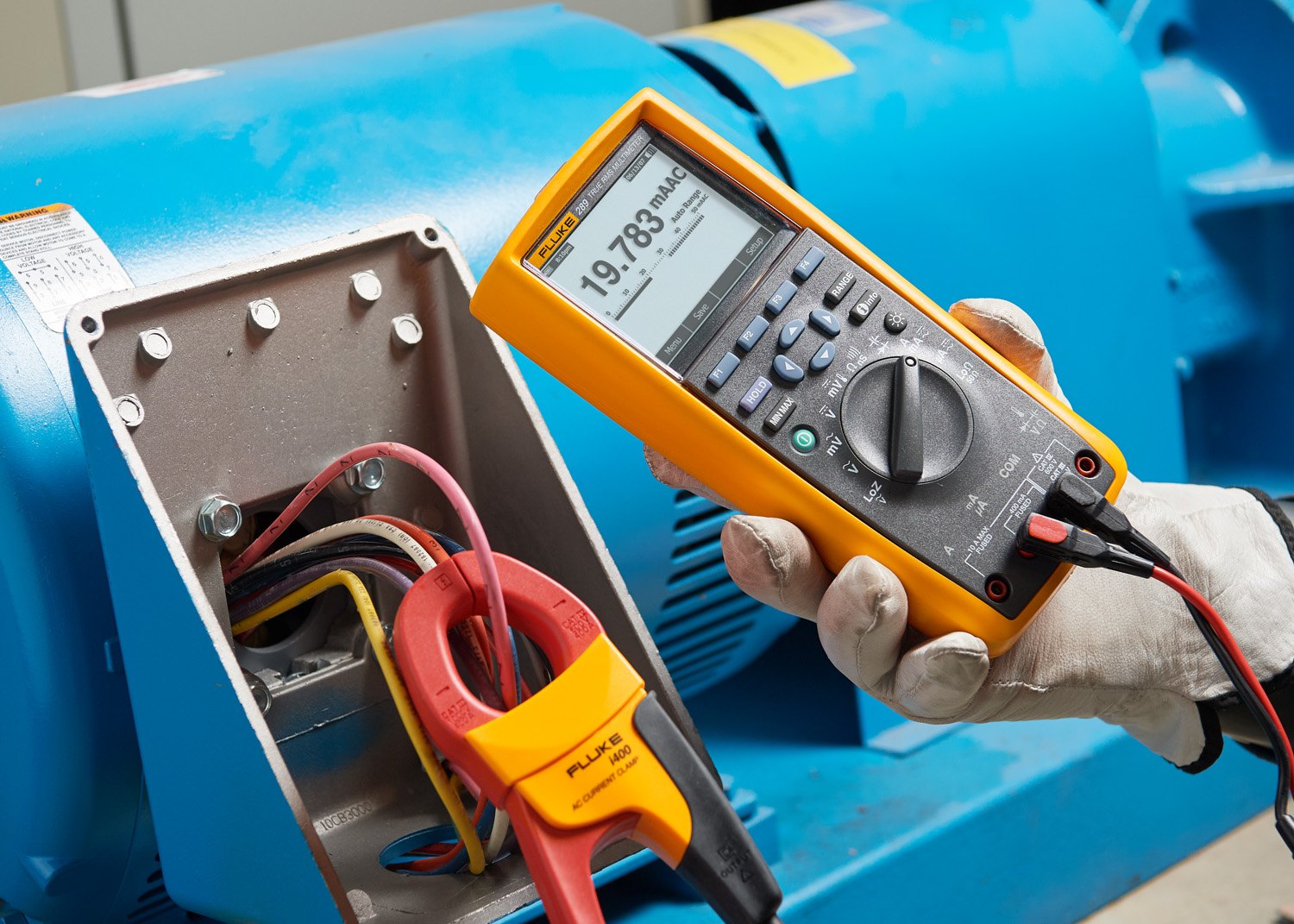

모터 단자함 안의 전류를 클램프로 측정하는 모습

활용 분야

289로 무인 기록하는
설비 현장

공장 자동화 — 모터 제어반과 인버터에서 생기는 간헐 이상을 기록합니다.
배전 설비 — 차단기와 배선 주변의 전압 변화를 시간 순서대로 추적합니다.
무인 모니터링 — 설비 옆에 두고 여러 시간에 걸친 기록을 남깁니다.
전기 기계 점검 — 모터 권선 저항을 50 Ω 범위에서 비교합니다.

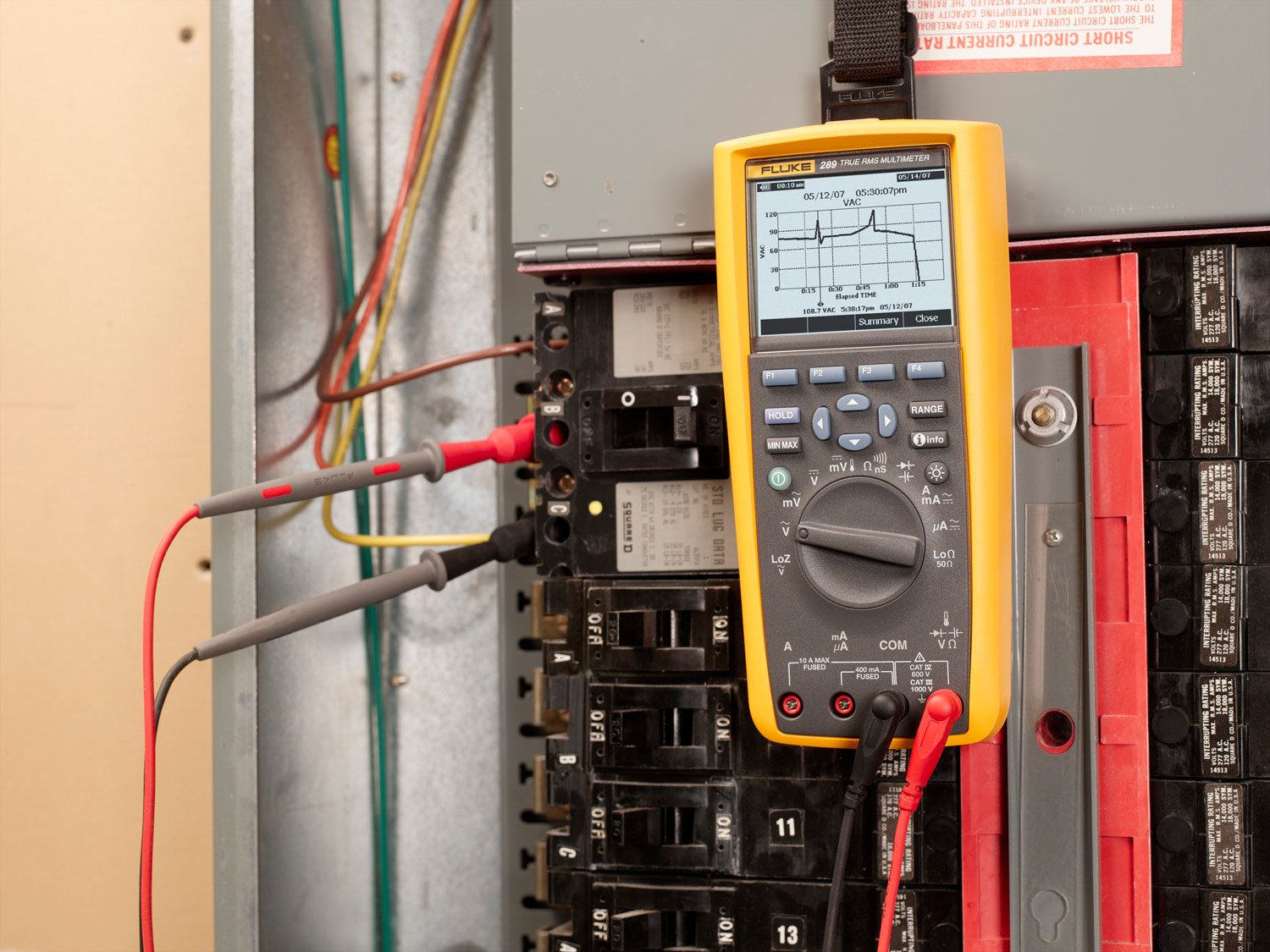

분전반 차단기 단자에 테스트 리드를 대고 측정하는 모습

선택 가이드

설치 목적에 맞는
289 단품과 키트

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
설비 옆에 두고 무인으로 기록하려면	Fluke 289	15,000 판독값 기록에 LoZ와 저역 통과 필터를 갖춰 설비 신호를 오래 기록합니다.

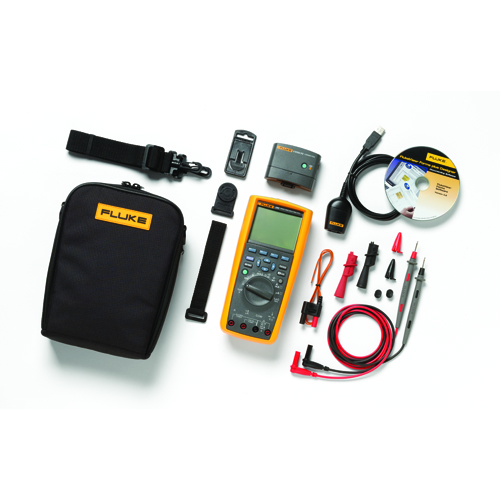

PC 보고서용 소프트웨어까지 갖추려면	289/FVF 키트	FlukeView Forms가 함께 들어 있어 기록을 바로 PC 보고서로 정리할 수 있습니다.
클램프로 전류까지 함께 점검하려면	289 IMSK 키트	i400 AC 전류 클램프가 포함되어 전압과 전류 기록을 한 키트로 진행할 수 있습니다.
전자 설계·시험 중심으로 기록한다면	Fluke 287	전자 회로 측정에 맞춘 기록형 모델이라 설비 진단용 입력이 필요 없는 작업에 적합합니다.
기록 없이 산업 현장 측정만 한다면	Fluke 87V	일반 산업용 true-rms 멀티미터라 기록 기능 없이 현장 측정에 집중할 수 있습니다.

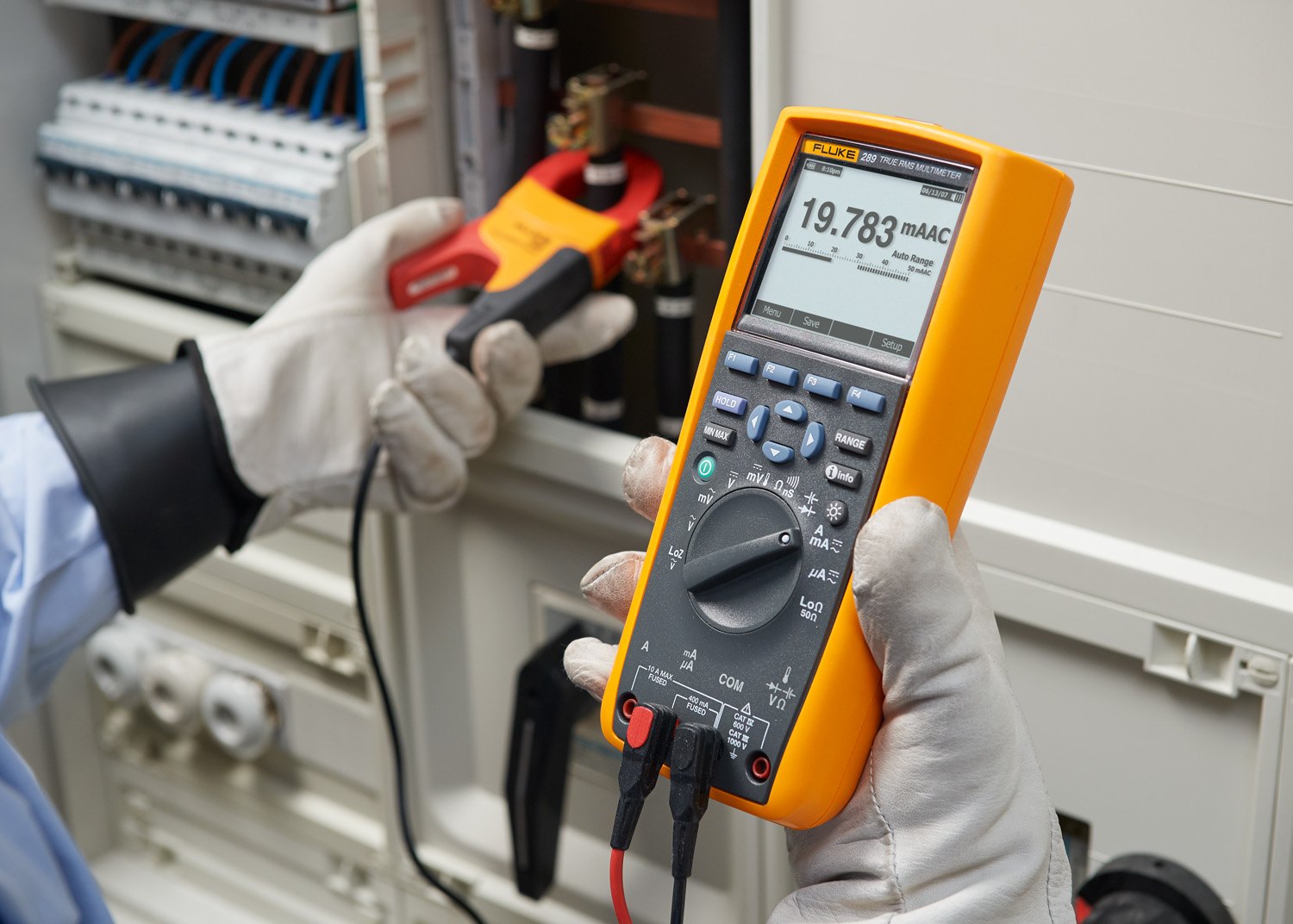

배전반에서 전류 클램프를 연결해 측정하는 모습

구성·옵션

289 기본 구성과
교정 포함 모델·키트

구분	항목	비고
구성품	Fluke 289 멀티미터	기본 구성 (부품 번호 2675778)
구성품	TL71 테스트 리드 1쌍 · AC175 악어클립	기본 구성
구성품	AA 알카라인 배터리 6개(장착) · 빠른 참조 안내서	기본 구성
교정 포함 모델	289 + 교정 성적서 (부품 번호 5160463)	선택 사양
옵션	FlukeView Forms와 광 절연 인터페이스 · 자석 걸이 · ir3000 FC 어댑터	별매
키트	289/FVF 콤보 키트 · 289 IMSK 키트 (i400 클램프 포함)	선택 사양

289와 비교해 볼
기록형·산업용 멀티미터

Fluke 289는 얼마나 오래 기록할 수 있습니까?
최대 15,000 판독값을 저장하며, 기록 모드에서 AA 6개로 200시간 동작합니다. 기록 간격을 길게 설정하면 같은 메모리로 더 오래 기록할 수 있습니다.
289를 전류 클램프와 함께 쓰는 구성이 있습니까?
네, i400 AC 전류 클램프를 함께 구성한 289 IMSK 키트가 있습니다. 전류 기록을 함께 남겨야 하는 설비라면 이 키트를 선택하세요.
289를 Fluke Connect 앱과 연결할 수 있습니까?
네, 별매인 ir3000 FC 어댑터를 연결하면 앱과 연결됩니다. 어댑터는 본체에 포함되어 있지 않습니다.
289용 PC 소프트웨어는 따로 구입해야 합니까?
네, FlukeView Forms는 별매입니다. 289/FVF 콤보 키트를 선택하면 소프트웨어와 케이블이 함께 들어 있습니다.
