디지털 멀티미터로 안전하게 전압 확인하는 순서
차단기를 내린 뒤 멀티미터에 0 V가 떴다고 해서 회로가 꺼졌다고 단정할 수는 없습니다. 리드가 끊겼거나 계측기가 고장 나도 화면에는 똑같이 0 V가 나오기 때문입니다. 이 두 경우를 가려내는 방법이 라이브-데드-라이브 3점 테스트이고, 그 전에 계측기와 리드부터 점검해 두어야 측정값을 믿을 수 있습니다.
라이브-데드-라이브, 왜 세 번 잴까요?
순서는 전압을 아는 곳, 작업할 회로, 다시 처음의 그 전압원입니다. 첫 측정은 계측기가 전압을 제대로 읽는지 보는 단계라서, 콘센트처럼 전압이 있다는 걸 아는 곳에서 합니다. 이어서 작업할 회로를 재고, 마지막으로 처음 전압원에 돌아가 한 번 더 읽습니다. 이 마지막 측정을 빼먹으면 재는 도중에 리드가 끊어지거나 계측기가 고장 나도 알아챌 방법이 없습니다.
| 단계 | 측정 대상 | 확인하는 것 |
|---|---|---|
| 01 라이브 | 알고 있는 전압원 | 계측기와 리드가 전압을 읽는지 |
| 02 데드 | 작업 대상 회로 | 전압이 표시되지 않는지 |
| 03 라이브 | 같은 전압원 | 측정 중에 계측기가 정상이었는지 |
세 단계를 모두 마치기 전까지는 그 회로를 충전부로 보고, 보호구를 갖춘 채 작업하세요.
CAT 등급

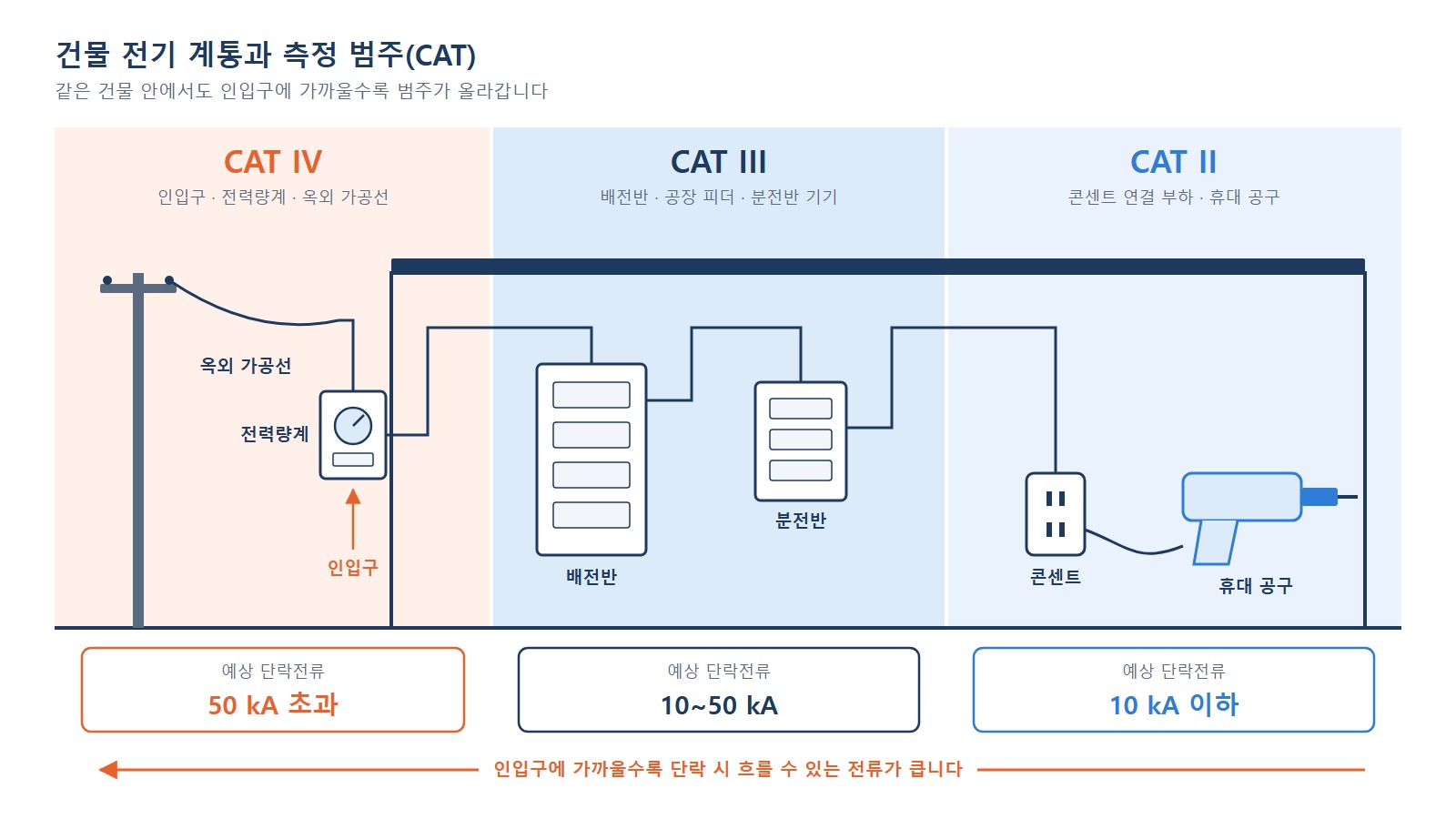

CAT 등급, 전압보다 측정 위치가 먼저
계측기와 리드의 CAT 등급은 측정할 지점의 범주와 전압 이상이어야 합니다. 여기서 범주는 전압이 아니라 측정 위치로 정해집니다. 인입구에 가까울수록 단락 때 흐를 수 있는 전류가 크고, 낙뢰나 개폐로 생긴 과도전압도 배선 저항을 덜 거치고 들어오기 때문입니다.
| 범주 | 위치 예 | 예상 단락전류 |
|---|---|---|
| CAT IV | 인입구, 전력량계, 옥외 가공선 | 50 kA 초과 |
| CAT III | 배전반, 공장 피더, 분전반 기기 | 10~50 kA |
| CAT II | 콘센트 연결 부하, 휴대 공구 | 10 kA 이하 |
그래서 똑같이 600 V라고 적혀 있어도 시험하는 과도전압이 다릅니다. CAT II는 4000 V, CAT III는 6000 V, CAT IV는 8000 V를 견디는지 봅니다. 시험 전원의 소스 저항도 CAT II는 12 Ω, CAT III는 2 Ω이어서, 같은 과도전압이 걸려도 CAT III 쪽에 6배의 전류가 흐릅니다. 전압 숫자만 보지 말고 범주 표시를 함께 확인해야 하는 이유입니다.
측정 전 1분, 계측기와 리드 점검
측정 전에 1분만 들여 살펴봐도 깨진 케이스, 굳은 피복, 간헐 단선 같은 문제를 미리 잡아낼 수 있습니다.
- 케이스 깨짐, 단자 손상, 젖은 흔적이 없습니다
- 선택 스위치가 걸림 없이 돌아가고 기능이 바뀝니다
- 표시부가 정상이고 배터리 경고가 없습니다
- 리드 피복에 갈라짐, 녹은 자국, 굳은 곳이 없습니다
- 바나나 플러그 이음부에 틈이 없고 프로브 팁이 휘지 않았습니다
- Ω 기능에서 두 팁을 맞대면 0에 가까운 값이 나오고, 리드를 흔들어도 값이 튀지 않습니다
리드도 계측기와 같거나 더 높은 범주·전압 등급이어야 합니다. 자주 쓰는 리드는 매년 바꾸도록 교체 계획을 세워 두세요. 전류 입력은 고에너지 퓨즈가 지키고 있으니, 퓨즈가 끊어졌다면 반드시 같은 정격의 퓨즈로 갈아야 보호 기능이 그대로 유지됩니다.

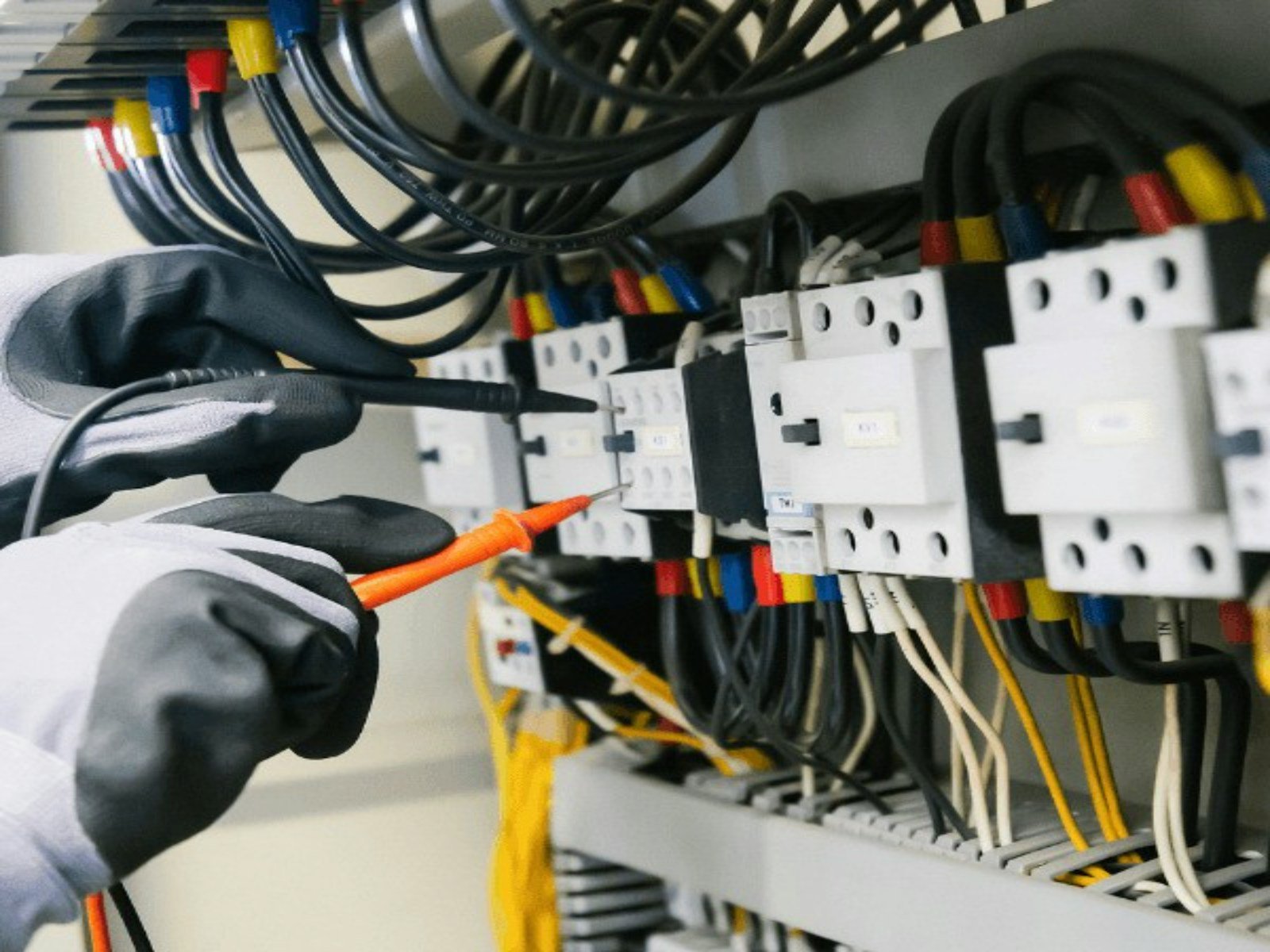

접지 먼저 대고 활선 먼저 떼는 순서
연결할 때는 접지 쪽 검정 리드를 먼저, 분리할 때는 활선 쪽 빨강 리드를 먼저 다룹니다. 이렇게 하면 몸에 닿을 수 있는 활선 리드가 언제나 하나뿐입니다. 접지 쪽이 먼저 물려 있으면 손이 미끄러져도 전류가 몸을 지나는 경로가 생기기 어렵고, 뗄 때 순서를 거꾸로 하는 것도 같은 까닭입니다.
- 기능 다이얼을 먼저 고릅니다.
- 검정 리드는 COM 단자에, 빨강 리드는 기능에 맞는 단자에 꽂습니다.
- 접지(중성) 쪽에 검정 리드를 먼저 댑니다.
- 활선 쪽에 빨강 리드를 댑니다.
- 뗄 때는 빨강(활선) 리드를 먼저, 검정(접지) 리드를 나중에 뗍니다.
측정하는 동안에는 한 손으로만 작업하고, 다른 손은 몸 쪽에 붙여 두는 습관을 들이세요.
꺼진 회로에서 전압이 읽힐 때
꺼진 회로에서 전압이 읽혔다면 옆 배선에서 유도된 전압이거나, 다른 전원에서 거꾸로 들어온 전압입니다. 어느 쪽인지 가려질 때까지는 충전된 회로로 다루세요.
입력 임피던스가 높은 계측기일수록 옆 배선에서 유도된 이른바 유령 전압이 그대로 화면에 뜨기 쉽습니다. Fluke 117 같은 모델의 LoZ(저입력 임피던스) 기능은 이 유도 전압을 끌어내립니다. LoZ로 다시 재서 사라지는 값은 유도 전압, 그대로 남는 값은 실제로 들어온 전압으로 보면 됩니다.
방전

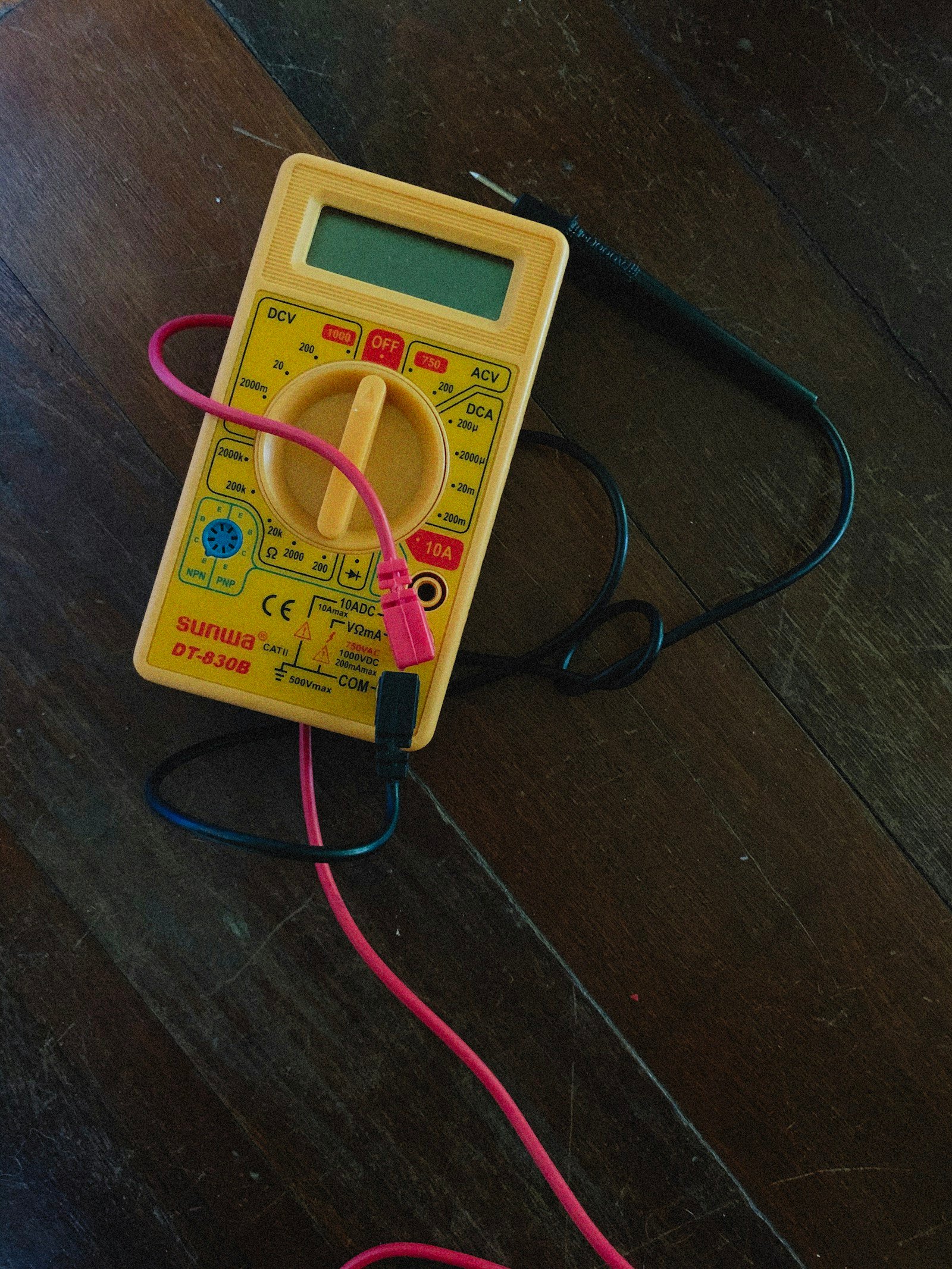

저항을 재기 전에 방전부터
저항은 전원을 끄고 커패시터를 방전한 상태에서 재야 정확하고 안전합니다. 커패시터에 남은 전하가 측정값을 흔들고 계측기에도 무리를 주기 때문입니다. 부품이 회로에 물린 채로 재면 병렬 경로가 값을 바꿔 놓으니, 가능하면 떼어 내고 재세요.
- 회로 전원을 끄고 3점 테스트로 확인합니다.
- 커패시터가 있으면 먼저 방전합니다.
- 가능하면 부품을 회로에서 뗍니다.
- 다이얼을 Ω에 두고, 검정 리드는 COM, 빨강 리드는 VΩ 단자에 꽂습니다.
- 리드 금속 부분은 손으로 잡지 않고 부품 양단에 댑니다.
- 측정이 끝나면 빨강 리드부터 빼고 계측기를 끕니다.
계측기 교정 주기는 사용 빈도와 환경, 요구 정확도를 보고 정합니다. 다만 떨어뜨렸거나 과부하가 걸린 적이 있다면 주기와 상관없이 점검을 받아야 합니다. 교정 일자와 리드 교체 일자를 장비 이력에 함께 적어 두면 다음 점검 시기를 놓치지 않습니다.

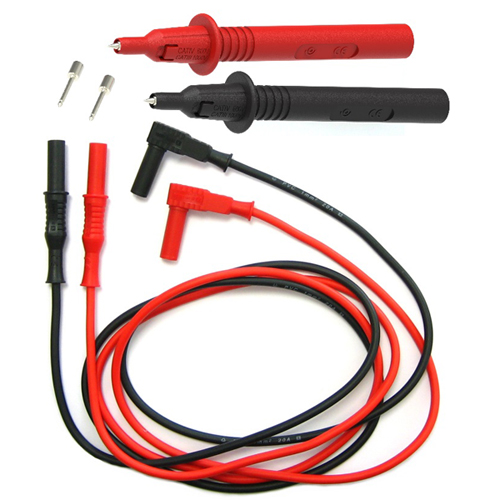

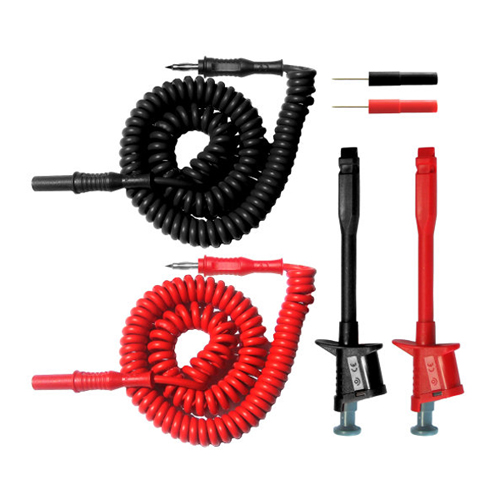

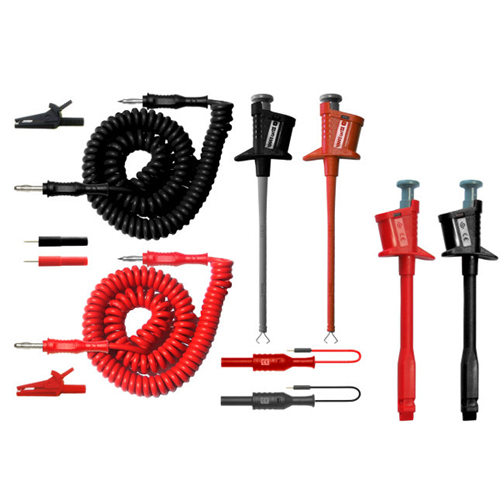

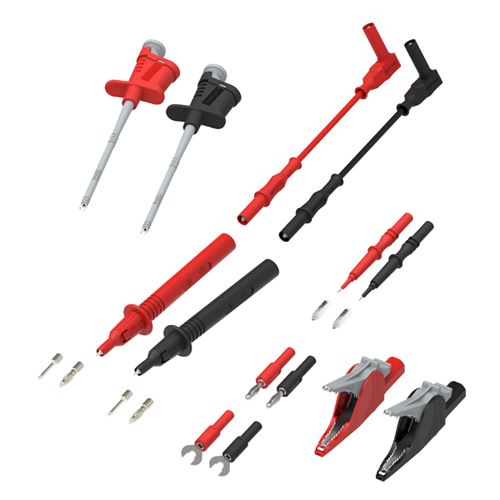

관련 제품
자주 묻는 질문
비접촉 검전기만 보고 정전됐다고 판단해도 되나요?
안 됩니다. 비접촉 검전기는 1차 확인용이고, 차폐 케이블이나 금속 외함 안쪽은 감지하지 못할 수 있습니다. 최종 확인은 접촉식 계측기로 3점 테스트를 해서 하세요.
라이브-데드-라이브에서 마지막 라이브 측정은 꼭 해야 하나요?
네. 측정 도중 리드가 끊어지거나 계측기가 고장 나도 화면에는 0 V가 나올 수 있습니다. 같은 전압원을 다시 읽어 계측기가 끝까지 정상이었는지 확인해야 작업 회로의 0 V를 믿을 수 있습니다.
전원을 끈 회로에서 멀티미터에 전압이 뜨면 고장인가요?
꼭 그렇지는 않습니다. 옆 배선에서 유도된 전압일 수 있으니 LoZ 기능이 있는 계측기로 다시 재 보세요. 원인을 확인할 때까지는 충전된 회로로 다룹니다.
멀티미터 테스트 리드는 얼마나 자주 바꿔야 하나요?
정해진 주기는 없습니다. 손상이 보이면 바로 바꾸고, 자주 쓰는 리드는 매년 교체하는 계획을 세워 두세요. 리드 등급은 계측기와 같거나 더 높아야 합니다.
저항을 재기 전에 커패시터는 왜 방전해야 하나요?
남은 전하가 측정값을 흔들고 계측기에 무리를 줄 수 있어서입니다. 전원을 끄고 3점 테스트로 무전압을 확인한 다음 방전하고, 그 뒤에 재세요.
