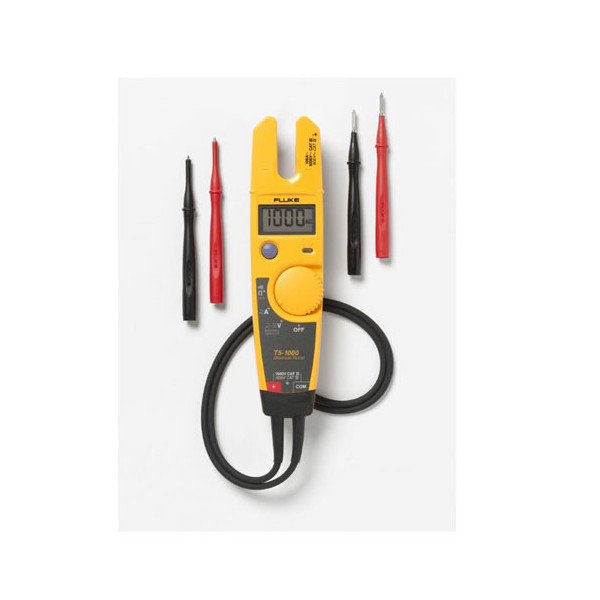

Fluke T5-1000 전압, 연속성 및 전류 테스터

Fluke T5-1000 전압, 연속성 및 전류 테스터

MODEL
Fluke T5-1000
브랜드
FLUKE
제품 자료
제품문의 구매하기

별도 클램프미터 없이
전류까지 재는 전기 테스터

Fluke T5-1000 전압 · 통전 · 전류 테스터

견적 받기

Fluke 국내 공식 대리점

Fluke T5-1000은 OpenJaw 오픈 집게로 교류 100 A를 회로 차단 없이 측정하고, 교류·직류 1000 V를 자동 판별하는 전압·통전·전류 테스터(전기 테스터)입니다. 콘센트와 분전반을 점검할 때 별도의 클램프미터 없이 한 대로 작업을 마칠 수 있습니다.

12.9 mm까지 열리는 집게는 1/0 THHN 전선까지 물 수 있어 차단기 2차 측 배선을 끊지 않고 확인합니다. 4 mm 분리형 SlimReach 프로브는 콘센트 안쪽 단자까지 닿습니다. 3 m 낙하를 견디고 AA 알카라인 2개 기준 400시간 동작하는 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

1000 V

교류 · 직류 자동 판별 전압

100 A

OpenJaw 교류 전류 범위

25 Ω

통전 부저가 울리는 기준

2년

본체 보증 기간

특징

T5-1000으로 모드 전환
없이 이어 가는 점검

핵심 특징현장에서 달라지는 점
교류·직류 자동 전압 판별교류와 직류를 범위 선택 없이 구분하므로 측정 대상이 바뀔 때마다 모드를 바꾸는 시간과 선택 오류가 줄어듭니다.
OpenJaw 전류 측정집게를 전선 한 가닥에 걸기만 하면 되므로 회로를 끊거나 단자를 풀지 않고 부하 전류를 확인할 수 있습니다.
통전 부저25 Ω 미만에서 울리고 400 Ω을 넘으면 꺼지므로 이어진 선과 끊어진 선을 소리만으로 구분할 수 있습니다.
3 m 낙하 내구성과 방진·방수사다리와 분전반 위에서 떨어뜨려도 견디는 구조여서 이동이 잦은 작업의 파손 부담을 줄입니다.
분리형 SlimReach 프로브프로브 팁을 분리해 사용하므로 좁은 콘센트 안쪽과 단자대 깊숙한 곳까지 닿습니다.
전압 표시 LED와 자동 끄기30 V AC부터 LED가 켜져 활선 여부를 먼저 알리고, 사용하지 않으면 전원이 꺼져 배터리를 아낍니다.

전류 측정 범위

오픈 집게 전류 측정의
범위와 한계

OpenJaw는 교류 전류 전용이며 0 ~ 100.0 A 범위를 ±(3 % ± 3 counts)로 측정합니다. 응답이 평균값 방식이어서 인버터 부하처럼 파형이 일그러진 회로에서는 실효값과 차이가 생기므로, 그런 설비에는 True-RMS 클램프미터를 함께 준비하세요. 직류는 전압만 측정합니다. 17.8 mm 굵은 전선이나 200 A 범위가 필요하면 T6-1000 PRO가 맞습니다.

분리형 프로브로 좁은 단자까지 접촉

분리형 SlimReach 팁을 끼우면 콘센트 슬롯과 단자대 틈까지 프로브 끝이 닿습니다. 테스트 리드는 정격 1000 V의 헤비 듀티 플렉시블 타입이며 현장에서 교체할 수 있습니다. 리드 홀더에 프로브를 꽂으면 본체가 연장 손잡이 역할을 합니다.

교정 관리

T5-1000 정확도 유지와
1년 주기 교정

전압과 전류를 판정하는 계기여서 정확도 사양을 유지하려면 정기 교정이 필요하며, 교정 주기는 1년입니다. T5-1000 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

T5-1000 자동 전압과
OpenJaw 전류 사양

항목사양
교류 전류 (OpenJaw)0 ~ 100.0 A, ±(3 % ± 3 counts) (50/60 Hz), 평균값 응답
집게 열림 / 최대 전선12.9 mm / 1/0 THHN
전압 범위0 ~ 1000 V AC/DC 자동 판별
교류 전압 정확도±(1.5 % ± 2 counts)
직류 전압 정확도±(1 % ± 1 count)
저항0 ~ 1000 Ω
통전 부저25 Ω 미만에서 켜짐, 400 Ω 초과에서 꺼짐
전압 표시 LED30 V AC에서 켜짐
안전 등급IEC 61010-2-032 / -033 CAT IV 600 V / CAT III 1000 V, 100 A AC
최대 전압터미널과 접지 사이 1000 V
기관 승인캐나다 표준협회 · TÜV
사용 온도-10 ~ 50 °C
보관 온도-30 ~ 60 °C
사용 습도 (비응축)5 ~ 30 °C에서 0 ~ 95 %, 30 ~ 40 °C에서 0 ~ 75 %, 40 ~ 50 °C에서 0 ~ 45 %
사용 고도최대 2000 m
온도 계수18 °C 미만 또는 28 °C 초과에서 정확도 × 0.1 / °C
방진 · 방수있음
낙하 내구성3 m
전원AA 2개 (염화아연 200시간, 알카라인 400시간)
배터리 부족 표시지원
자동 끄기지원
크기 / 무게30.5 × 51 × 203 mm / 300 g
테스트 리드정격 1000 V 헤비 듀티 플렉시블, 현장 교체형
프로브TP1 Slim Reach 4 mm 분리형 (빨강 1개 · 검정 1개, 팁 2개)
교정 주기1년
보증2년

활용 분야

콘센트·분전반의
전압·전류 점검 현장

  • 콘센트 · 배선 점검 — 콘센트 전압과 선로 통전을 한 대로 확인해 시공 직후 배선 상태를 판정합니다.
  • 분전반 계측 — 차단기 회로의 전압을 확인하고 전선에 집게를 걸어 부하 전류를 함께 점검합니다.
  • 설비 배선 점검 — 설비 입력선의 교류 전류를 회로를 끊지 않고 확인해 정상 운전 여부를 판단합니다.
  • 단선 위치 추적 — 통전 부저로 이어진 선과 끊어진 선을 구분하며 케이블을 추적합니다.

선택 가이드

전류 범위로 고르는
Fluke 전기 테스터

이럴 때 (현장 조건)권장 모델선택 이유
100 A 이하 교류 전류와 전압, 통전을 한 대로 볼 때Fluke T5-1000OpenJaw 12.9 mm 집게로 교류 100 A까지 측정하고 전압은 1000 V AC/DC를 자동 판별합니다.
17.8 mm 굵은 전선이나 200 A 전류를 볼 때Fluke T6-1000 PROFieldSense 포크 17.8 mm로 교류 200.0 A까지 측정하고, AC 전압은 16 V부터 감지해 굵은 전선 점검에 맞습니다.
인버터 부하의 실효값 전류를 볼 때Fluke 323 True-RMS 클램프미터T5-1000의 평균값 응답과 달리 True-RMS 방식으로 전류를 읽어 일그러진 파형에서도 실효값을 얻습니다.

구성·옵션

T5-1000 구성품과
H5 홀스터 옵션

  • 기본 구성 — 테스트 리드, 4 mm 분리형 프로브, 지침서가 들어 있습니다.
  • 선택 사양 — H5 외부 케이스(홀스터)로 벨트에 걸어 휴대합니다.
  • 품번 — 1793.

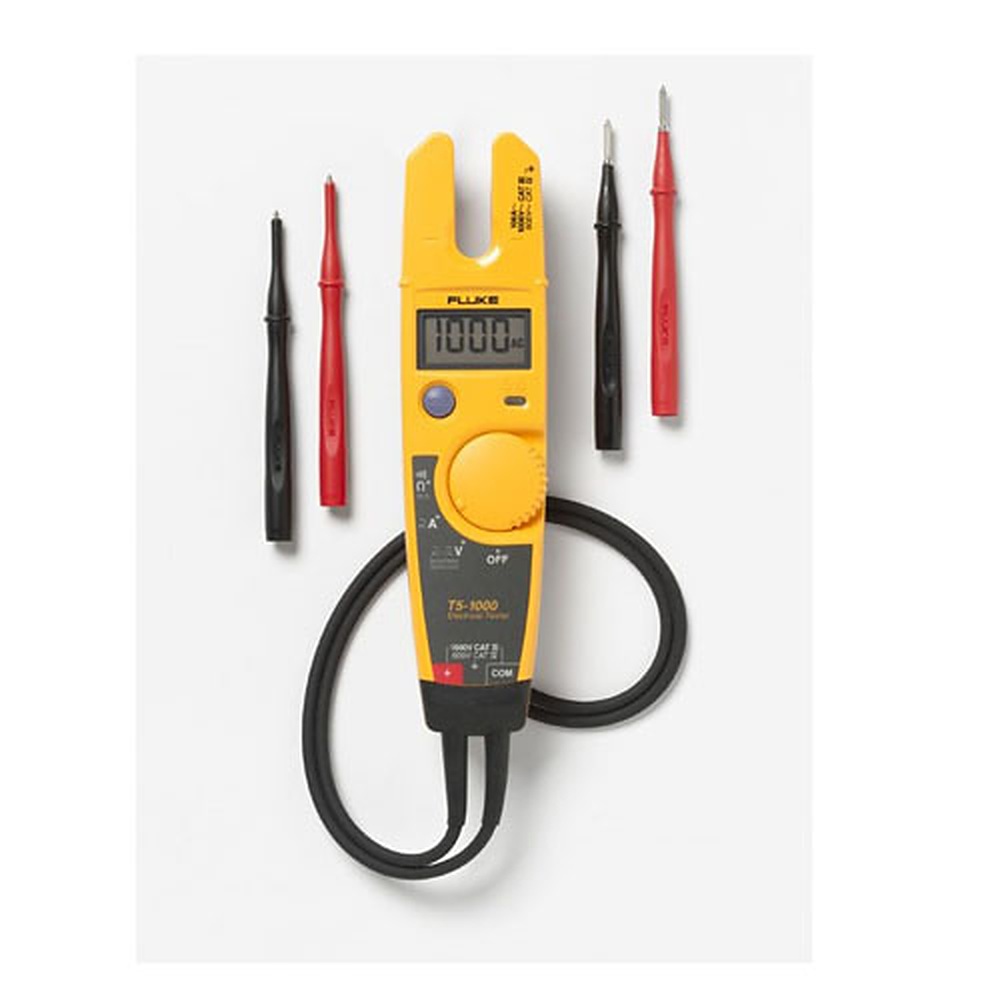

Fluke T5-1000 - 클램프형 테스터와 테스트 리드 구성품
클램프형 테스터와 테스트 리드 구성품
