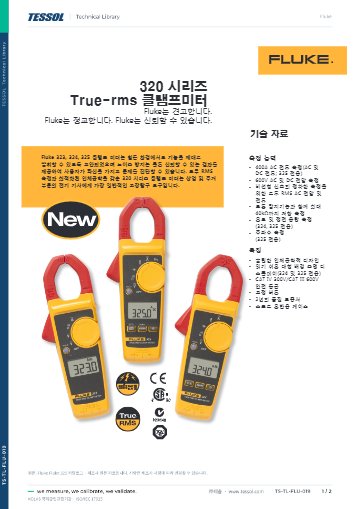

제품 자료: 카탈로그

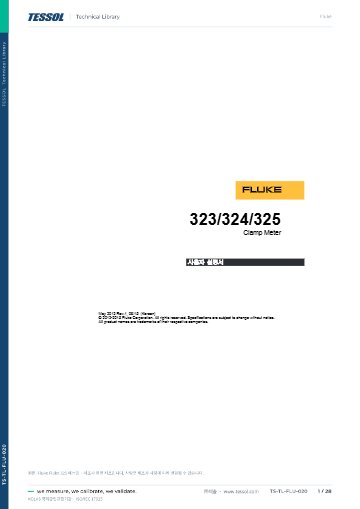

메뉴얼

2024 FLUKE Catalogue

제품문의 구매하기

인버터·배터리 직류 전류까지
측정하는 클램프미터

Fluke 325 True-RMS 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 325는 교류·직류 400 A, K형 열전대 온도, 1000 µF 정전용량, 5.0–500.0 Hz 주파수를 측정하는 True-RMS 클램프미터(교류·직류 겸용 집게형 계측기)입니다. 인버터와 배터리 설비의 직류 부하 전류 점검에 적합합니다.

40.00 A와 400.0 A 두 범위는 교류와 직류 모두 ±(2 % + 5 digits) 정확도이며, Min/Max 기능으로 변동하는 부하의 최솟값과 최댓값을 화면에 남깁니다. 283 g 본체와 30 mm 집게로 분전반과 설비 단자함 모두에서 사용할 수 있습니다. 325는 (주)테솔이 국내에 공식 공급합니다.

400 A

교류·직류 전류 최대 측정

-10 ~ 400 °C

접촉 온도 범위

1000 µF

정전용량 범위

500 Hz

주파수 측정 상한

특징

직류까지 측정하는
325 겸용 클램프미터

핵심 특징	현장에서 달라지는 점
직류 전류 측정	직류 40.00 A와 400.0 A 범위로 인버터·배터리 설비의 부하 전류를 확인할 수 있습니다.
교류 전류 측정	같은 두 범위로 교류도 읽으므로 본체 하나로 교류와 직류 계통의 전류를 비교합니다.
온도와 정전용량	K형 열전대 온도와 1000 µF 정전용량으로 배관과 기동 커패시터를 점검합니다.
주파수와 Min/Max	5.0–500.0 Hz 주파수와 함께 최솟값·최댓값을 화면에 남겨 변동 부하를 판단할 수 있습니다.
저항과 통전	400.0 Ω, 4000 Ω, 40.00 kΩ 저항 범위와 30 Ω 이하 통전 판정으로 배선 상태를 확인합니다.

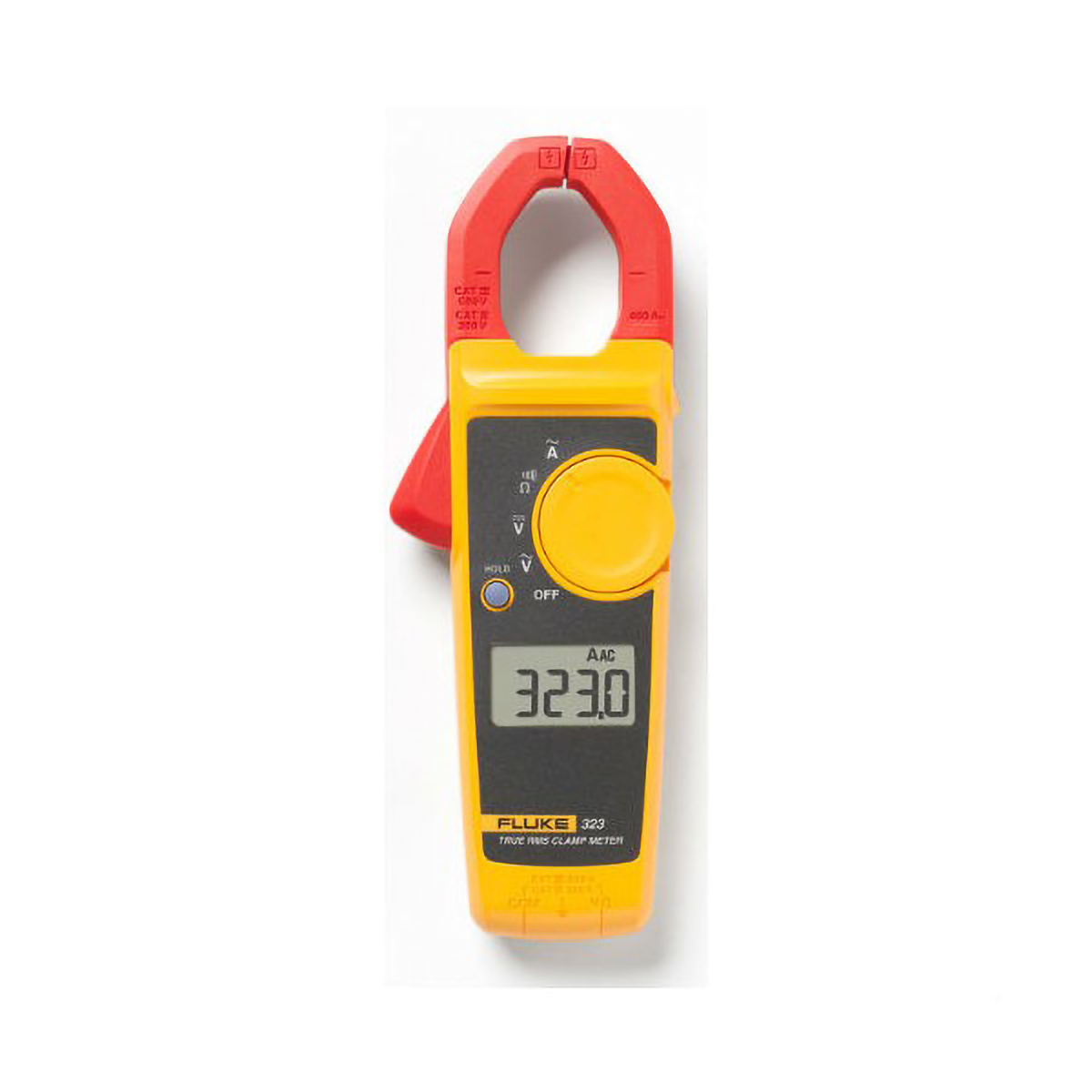

집게 헤드와 표시창, 다이얼이 보이는 클램프미터

직류 측정

직류 전류 측정 전
영점 조정

직류 전류는 먼저 영점을 조정한 뒤 측정하세요. 직류 측정에서는 주변 자기장이 표시값에 오프셋을 만들 수 있어 영점 보정이 정확한 판독의 전제입니다. 40.00 A와 400.0 A 두 범위 모두 정확도는 ±(2 % + 5 digits)입니다.

인버터·배터리 설비 점검

인버터와 배터리 설비 점검에서는 직류 회로 전류를 확인합니다. 325는 교류와 직류를 같은 집게로 읽으므로 계측기를 바꾸지 않고 두 계통을 비교할 수 있습니다.

변동 부하

Min/Max로 읽는
변동 부하

주파수는 5.0–500.0 Hz 범위에서 측정하며, Min/Max는 최솟값과 최댓값을 화면에 유지합니다. 모터 기동처럼 값이 움직이는 부하라면 현재값과 이 두 값을 함께 비교하세요. 판독 기준을 지키려면 주기적인 교정을 권하며, 325 교정은 (주)테솔의 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내해 드립니다.

사양

325 전류·온도·주파수
상세 사양

항목	사양
교류 전류	40.00 A / 400.0 A · ±(2 % + 5 digits) 45–65 Hz, ±(2.5 % + 5 digits) 65–400 Hz
직류 전류	40.00 A / 400.0 A · ±(2 % + 5 digits)
교류 · 직류 전압	600.0 V · AC ±(1.5 % + 5 digits), DC ±(1.0 % + 5 digits)
저항 · 통전	400.0 Ω / 4000 Ω / 40.00 kΩ · ±(1.0 % + 5 digits) · 통전 ≤ 30 Ω
정전용량 · 주파수	0–1000 µF · 5.0–500.0 Hz
접촉 온도	-10.0 ~ 400.0 °C (K형 열전대 포함)
응답 방식	True-RMS
백라이트 · 데이터 홀드 · Min/Max	있음
집게	30 mm (600 MCM)
크기 · 무게	207 × 75 × 34 mm · 283 g
안전 등급	CAT III 600 V, CAT IV 300 V
보증	2년

활용 분야

직류 설비부터
배관까지

인버터·배터리 — 영점을 조정한 뒤 직류 회로 전류를 측정합니다.
공조 배관 — K형 열전대로 배관 온도를 측정합니다.
모터 점검 — 정전용량으로 기동 커패시터를 확인합니다.
분전반 점검 — 전류 부하 유무와 회로 연속성을 확인합니다.

선택 가이드

325와 비교하는
320 시리즈 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
교류 전류만 측정해도 된다면	323	교류 400.0 A 단일 범위의 기본형으로, 직류 측정이 필요 없는 현장에 맞습니다.
온도와 정전용량만 추가로 필요하다면	324	직류 전류 없이 K형 열전대 온도와 정전용량을 갖춰 냉난방 점검에 맞습니다.
직류 전류와 주파수까지 측정해야 한다면	325	직류 400 A, 5.0–500.0 Hz 주파수, 40.00 kΩ 저항, Min/Max를 모두 갖춘 320 시리즈 상위 구성입니다.

325와 320 시리즈 사양 비교

모델	교류 전류 · 정확도	직류 전류	온도 · 정전용량	저항	무게
323	400.0 A · ±(2 % + 5 digits) 45–65 Hz	없음	없음	4000 Ω	265 g
324	40.00 / 400.0 A · ±(1.5 % + 5 digits) 45–400 Hz	없음	-10.0 ~ 400.0 °C · 1000 µF	4000 Ω	208 g
325	40.00 / 400.0 A · ±(2 % + 5 digits) 45–65 Hz	40.00 / 400.0 A · ±(2 % + 5 digits)	-10.0 ~ 400.0 °C · 1000 µF	40.00 kΩ	283 g

구성·옵션

325 기본 구성

구분	내용
본체	Fluke 325 True-RMS 클램프미터
구성품	TL75 테스트 리드, K형 열전대 프로브(80BK-A), 소프트 케이스, 사용 설명서
크기 · 무게	207 × 75 × 34 mm · 283 g
보증	2년
안전 등급	CAT III 600 V, CAT IV 300 V

325와 함께 보는
교류·직류 클램프미터

Fluke 323 True-RMS 클램프미터
Fluke 301C True-RMS 포켓형 클램프미터
Fluke 374 FC True-RMS 교류 · 직류 클램프미터

325에는 324에 없는 기능이 있습니까?
네, 직류 전류 400 A와 주파수, 40 kΩ 저항, Min/Max가 더해집니다.
325는 교류 전용 323과 무엇이 다릅니까?
323은 직류 전류, 온도, 정전용량, 주파수를 측정하지 않지만 325는 이 항목을 모두 측정합니다.
325 구성품에 열전대 프로브가 들어 있습니까?
네, K형 열전대 프로브와 TL75 테스트 리드, 소프트 케이스가 함께 들어 있습니다.
Fluke 325의 직류 전류 정확도는 얼마입니까?
40.00 A와 400.0 A 범위 모두 ±(2 % + 5 digits)입니다. 측정 전에 영점을 먼저 조정하세요.
325 교정을 맡기려면 무엇을 알려야 합니까?
측정할 전류 종류와 사용 범위를 알려 주세요. 이를 바탕으로 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.
