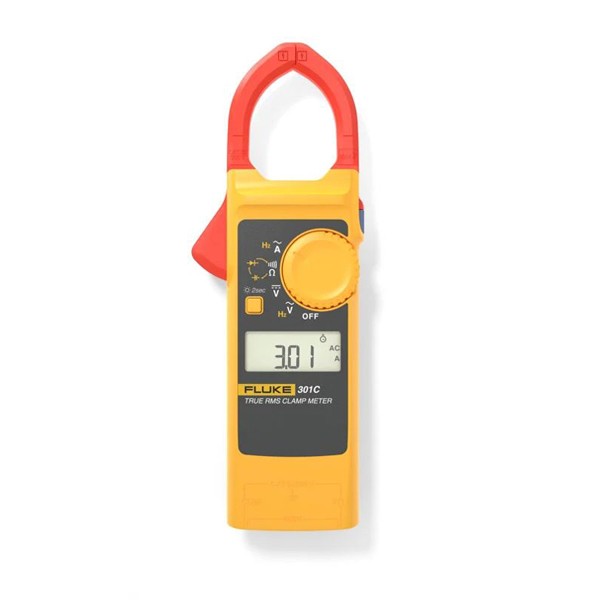

클램프미터 FLUKE-301C

MODEL: FLUKE-301C
브랜드: FLUKE

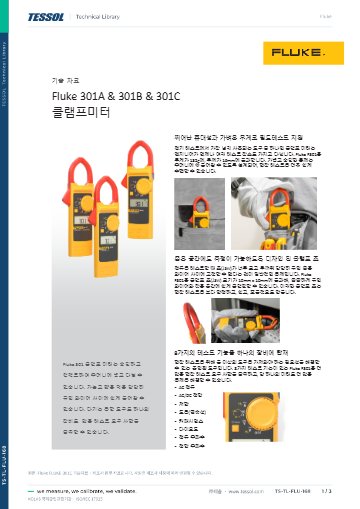

제품 자료: 기술자료

2024 FLUKE Catalogue

제품문의 구매하기

인버터·LED 부하 전류를
실효값으로 읽는 포켓 클램프

Fluke 301C 포켓형 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 301C는 교류 1000 A를 True-RMS로 측정하는 포켓형 클램프미터(301A/B/C 중 True-RMS 모델)입니다. 132 g 본체로 인버터, LED 조명, 사무기기처럼 파형이 일그러진 부하의 전류를 실효값으로 읽습니다.

60.00 A, 600.0 A, 1000 A 세 범위의 정확도는 45–400 Hz에서 각각 ±(2 % + 10), ±(2 % + 5), ±(2 % + 5)입니다. 6000 카운트 화면은 초당 3회 갱신되고 백라이트가 있어 어두운 분전반에서도 값을 읽을 수 있습니다. 301C는 (주)테솔이 국내에 공식 공급합니다.

1000 A

교류 전류 최대 측정

True-RMS

실효값 측정 방식

132 g

본체 무게

6000 카운트

초당 3회 업데이트

특징

True-RMS 301C의
포켓형 측정 기능

핵심 특징	현장에서 달라지는 점
True-RMS 측정	일그러진 파형도 실효값으로 측정하므로, 인버터와 LED 조명 회로의 전류를 따로 보정하지 않고 읽을 수 있습니다.
교류 1000 A	60.00 A, 600.0 A, 1000 A 세 범위로 작은 부하부터 큰 부하까지 나눠 읽습니다.
포켓형 본체	190 × 52 × 16 mm, 132 g이라 주머니에 넣고 다니며 순회 점검에 사용할 수 있습니다.
백라이트·데이터 홀드	어두운 분전반에서도 화면을 읽을 수 있고, 측정값을 고정해 둔 채 확인합니다.
정전용량·저항·주파수	999.9 µF 정전용량, 60.00 kΩ 저항, 99.99 kHz 전압 주파수까지 측정합니다.

붉은 클램프 헤드와 표시창이 보이는 클램프미터

비선형 부하

인버터·LED 부하의
일그러진 파형 판독

인버터, LED 조명, 사무기기 전원 회로는 전류 파형이 일그러지는 부하입니다. 301C는 이런 회로의 교류 전류를 실효값으로 측정하며, 정확도는 45–400 Hz 구간을 기준으로 합니다.

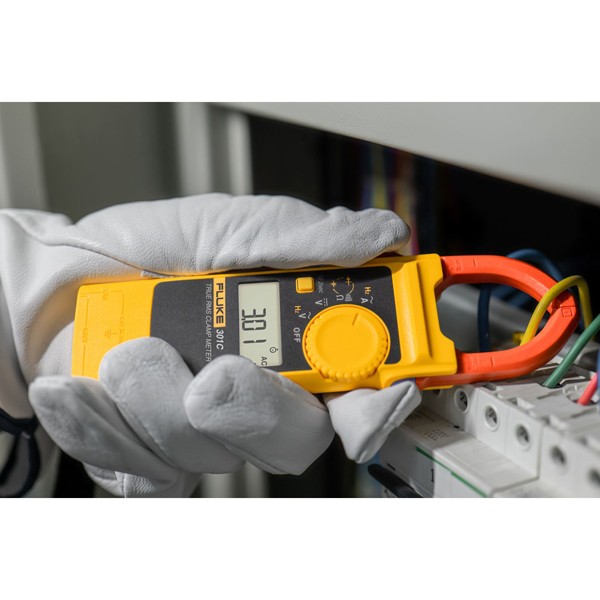

어두운 분전반 점검

백라이트가 있어 어두운 분전반 안에서도 값을 읽을 수 있고, 데이터 홀드로 값을 고정한 뒤 꺼내서 확인합니다. 연속성(도통) 기능으로 회로 연결 상태도 점검할 수 있습니다.

사용 범위

301C 안전 등급과
300 V 이하 사용 범위

안전 등급은 IEC 61010-2-032 CAT III 300 V로, 단자–접지 최대 300 V 이하 회로에서만 사용하며 인입구 작업에는 사용하지 않습니다. 판독 기준을 유지하려면 주기적으로 교정하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

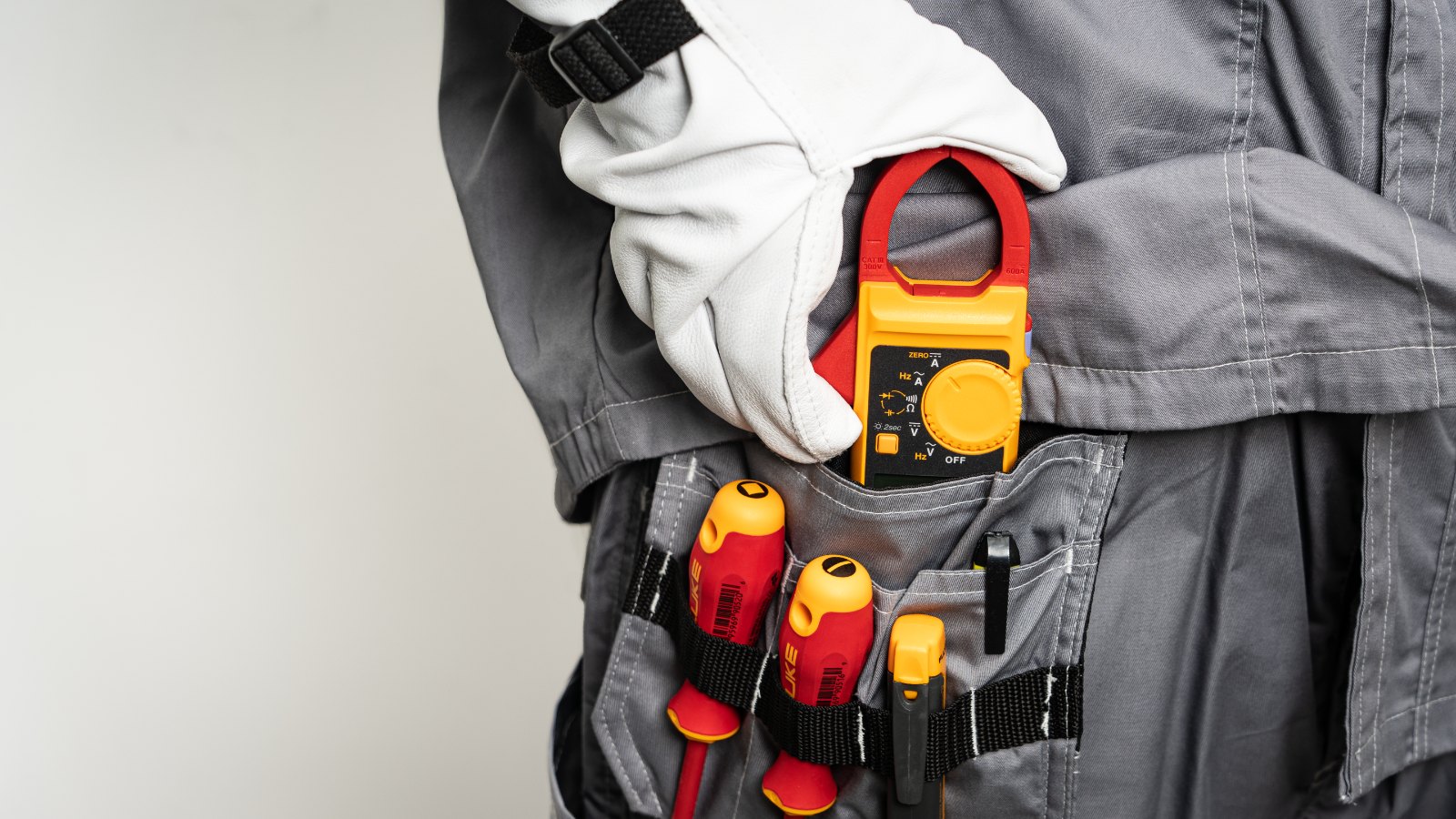

작업복 주머니에 클램프미터를 꽂아 둔 모습

사양

301C 측정 범위와
환경 사양

항목	사양
교류 전류 (45–400 Hz)	60.00 A ±(2 % + 10) · 600.0 A ±(2 % + 5) · 1000 A ±(2 % + 5)
직류 전류	없음
응답 방식	True-RMS
교류 · 직류 전압	600.0 V AC (45–400 Hz) ±(1.5 % + 5) · 600.0 V DC ±(1 % + 5)
저항 · 주파수	600.0 Ω / 6.000 kΩ / 60.00 kΩ ±(1 % + 5) · 전압 주파수 99.99 kHz까지 ±(0.1 % + 3)
정전용량 · 다이오드	9.999 µF ±(2 % + 5) · 99.99–999.9 µF ±(5 % + 5) · 다이오드 3.000 V ±10 %
집게	열림 34 mm · 집게 팔 10 × 10 mm
화면 · 배터리	6000 카운트, 초당 3회 · AAA 2개, 500시간 이상 · 20분 자동 꺼짐
안전 · 보호 등급	IEC 61010-1, IEC 61010-2-032 CAT III 300 V (단자–접지 최대 300 V) · IP30
분해능	전류 0.01 A (60 A) · 0.1 A (600 A) · 1 A (1000 A) · 전압 0.1 V
기능	연속성(도통) · 데이터 홀드 · 백라이트
크기 · 무게 · 보증	190 × 52 × 16 mm · 132 g · 1년
최대 차동 전압	V/Ω–COM 간 600 V
작동 · 보관 온도	-10 ~ 50 °C · -30 ~ 60 °C
작동 습도	비응축 · 10–30 °C 90 % RH 이하 · 30–40 °C 75 % RH 이하 · 40–50 °C 45 % RH 이하
고도	작동 2000 m · 보관 12000 m
정확도 조건	18–28 °C, 상대 습도 0–75 %, 교정 후 1년
온도 계수	0.1 × 지정 정확도 / °C (18 °C 미만 · 28 °C 초과)

활용 분야

301C로 점검하는
비선형 부하와 분전반

비선형 부하 — 인버터와 LED 조명 회로의 전류를 실효값으로 확인합니다.
사무 설비 — 사무기기 전원 회로처럼 파형이 일그러진 부하를 확인합니다.
분전반 점검 — 백라이트 화면으로 어두운 분전반에서도 값을 읽습니다.
현장 점검 — 주머니에 넣고 다니며 짧은 점검에 사용합니다.

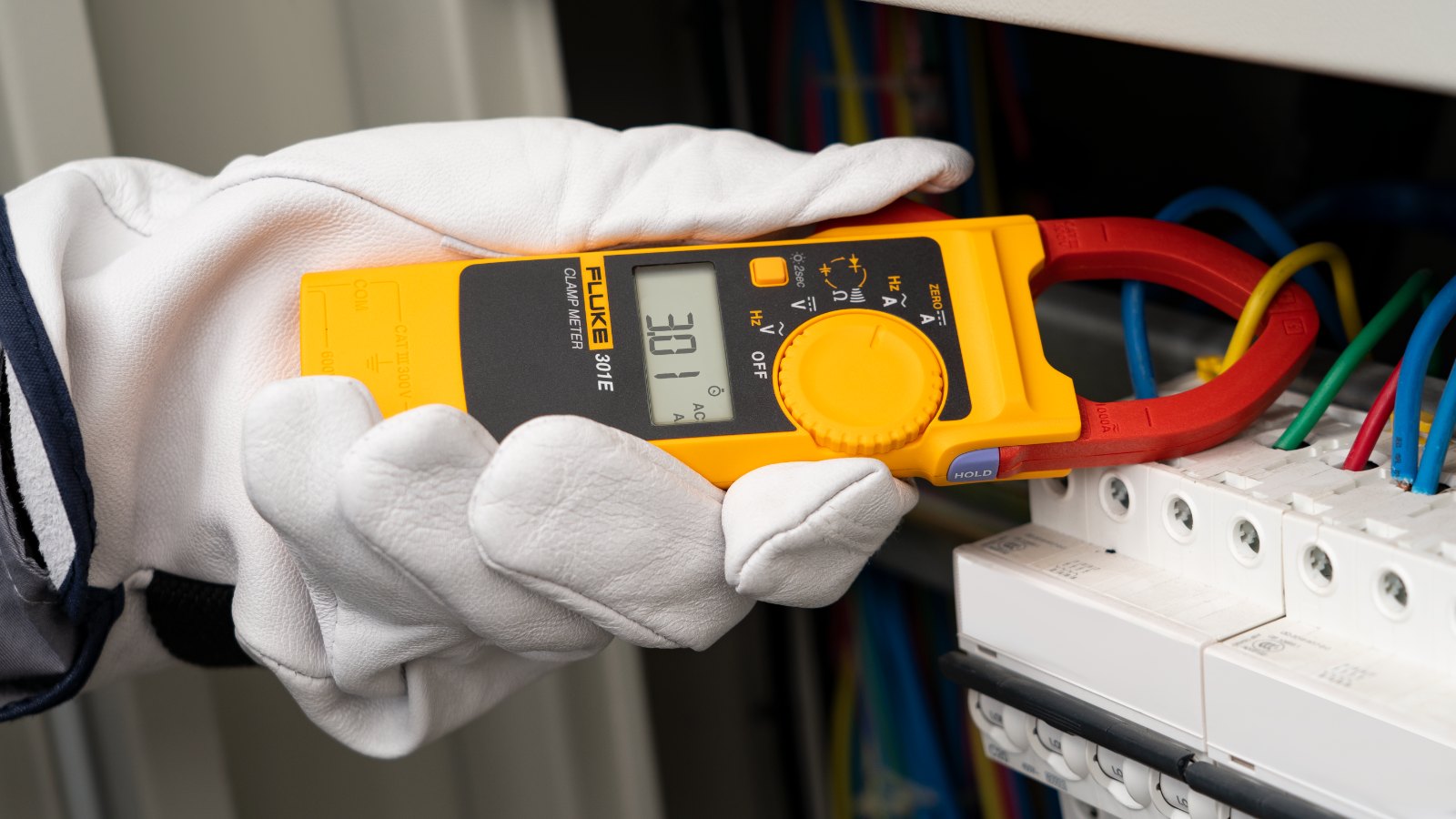

장갑 낀 손으로 배전반 전선에 클램프미터를 사용하는 모습

선택 가이드

301C 대신 고려할
301 시리즈와 상위 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
직류 전류까지 측정해야 한다면	301E	직류 1000 A까지 측정하지만 True-RMS 방식은 아니므로 용도를 비교해 고르세요.
교류 600 A면 충분하고 True-RMS가 필요 없다면	301B	교류 600.0 A까지 측정하는 구성이라 단순한 부하 점검에 맞습니다.
CAT III 600 V 등급이 필요하다면	305 또는 323	305는 CAT IV 300 V / CAT III 600 V, 323은 CAT III 600 V / CAT IV 300 V입니다.

301 시리즈 사양 비교

모델	교류 전류	직류 전류	응답 방식	집게	안전 등급
301B	600.0 A	없음	True-RMS 아님	34 mm	CAT III 300 V
301C	1000 A	없음	True-RMS	34 mm	CAT III 300 V
301E	1000 A	1000 A	True-RMS 아님	34 mm	CAT III 300 V
305	999.9 A	없음	True-RMS 방식 아님	30 mm	CAT IV 300 V / CAT III 600 V

구성·옵션

301C 기본 구성

구분	내용
본체	Fluke 301C True-RMS 포켓형 클램프미터
전원	AAA 2개 (IEC LR03), 500시간 이상
크기 · 무게	190 × 52 × 16 mm · 132 g
보증	1년
안전 등급	CAT III 300 V (단자–접지 최대 300 V)

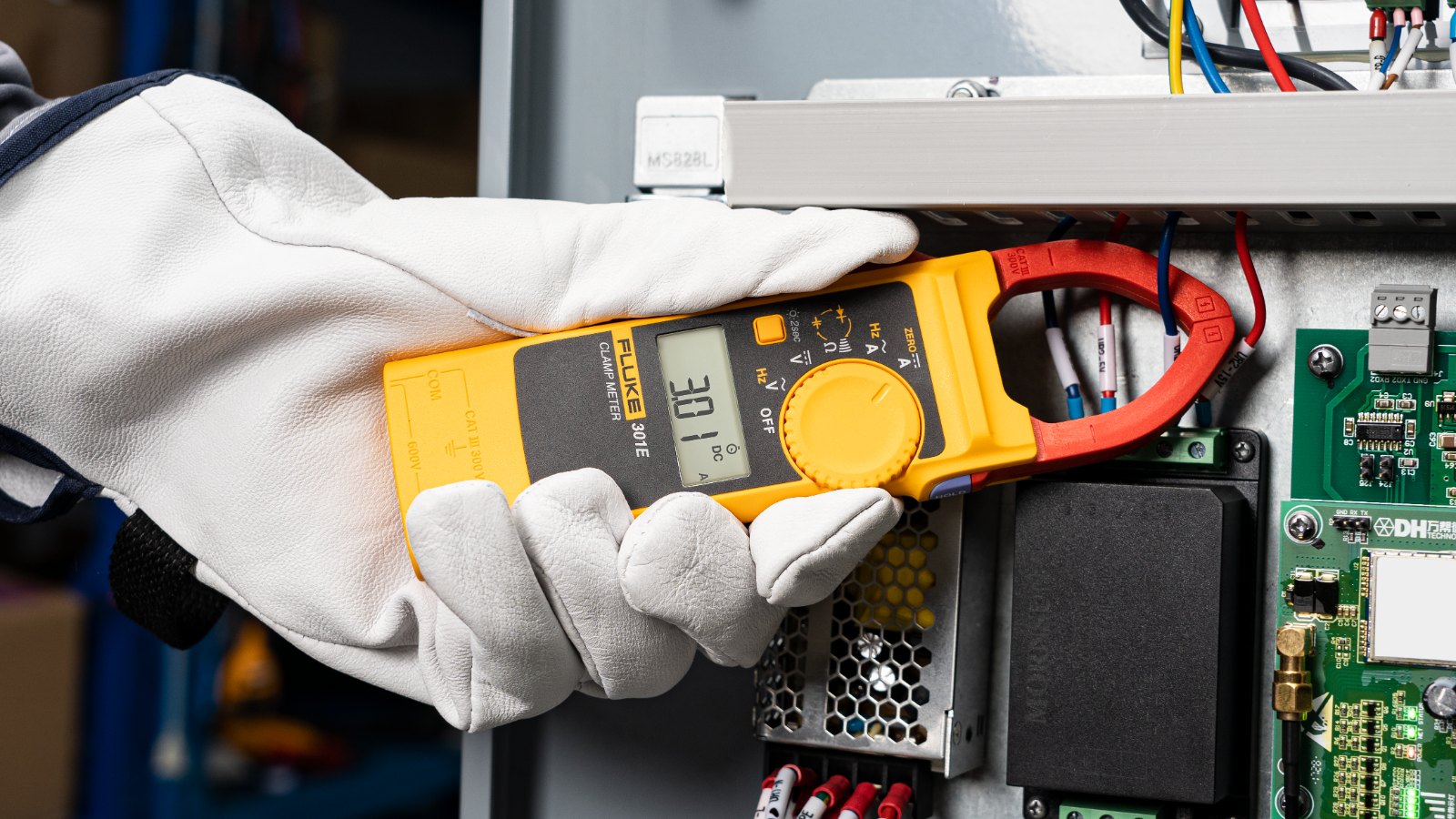

제어반 앞에서 클램프미터를 들고 측정하는 모습

301C와 비교하는
클램프미터

Fluke 323 True-RMS 클램프미터
Fluke 325 True-RMS 클램프미터
Fluke 374 FC True-RMS 교류 · 직류 클램프미터

301C는 301B와 무엇이 다릅니까?
301C는 True-RMS 방식이며 교류 1000 A까지 측정합니다. 301B는 True-RMS가 아니며 600 A까지 측정합니다.
Fluke 301C로 직류 전류도 측정할 수 있습니까?
아닙니다. 301C는 교류 전류만 측정하므로, 직류가 필요하면 301E를 선택하세요.
301C는 어떤 회로까지 사용할 수 있습니까?
단자–접지 300 V 이하 회로에서 사용할 수 있습니다. 안전 등급은 CAT III 300 V입니다.
클램프미터에 True-RMS가 필요한 경우는 언제입니까?
파형이 일그러진 부하의 전류를 실효값으로 측정해야 할 때 필요합니다. 인버터와 LED 조명, 사무기기 회로가 대표적입니다.
301C 교정도 의뢰할 수 있습니까?
네, 사용 범위를 알려 주시면 교정 방법을 안내해 드립니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 일정을 안내해 드립니다.
