Fluke 323 클램프미터(AC/DC400A)

MODEL: Fluke 323
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

분전반 회로별 부하 전류를
점검하는 True-RMS 클램프

Fluke 323 True-RMS 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 323은 교류 400 A와 전압 600 V를 측정하는 True-RMS 클램프미터(전선을 끊지 않고 전류를 측정하는 집게형 계측기)입니다. 30 mm 집게와 4000 Ω 저항 범위를 갖춰 분전반의 회로별 부하 전류 점검에 적합합니다.

True-RMS 방식이라 인버터 부하처럼 일그러진 전류도 실효값으로 읽으며, 45–65 Hz 구간 정확도는 ±(2 % + 5 digits)입니다. 207 × 75 × 34 mm의 슬림한 본체는 좁은 케이블 구획실에서도 한 손에 잡히고, 집게는 600 MCM 전선까지 감쌉니다. 이 클램프미터는 (주)테솔이 국내에 공식 공급합니다.

400 A

교류 전류 최대 측정

600 V

교류·직류 전압 최대

True-RMS

비선형 신호 측정 방식

30 mm

최대 전선 지름(600 MCM)

특징

교류 전류에 집중한
323 기본형

핵심 특징	현장에서 달라지는 점
True-RMS 측정	비선형 신호를 실효값으로 측정해, 인버터 부하 회로에서도 표시값을 그대로 판독에 사용할 수 있습니다.
교류 400.0 A	400.0 A까지 한 범위로 읽으므로 범위를 바꾸지 않고 회로를 차례로 점검할 수 있습니다.
전압 600.0 V	교류·직류 전압을 같은 본체로 측정해, 전원이 들어와 있는지 먼저 확인한 뒤 전류를 측정합니다.
저항과 통전	400.0 Ω과 4000 Ω 범위에 통전 판정을 더해 스위치와 퓨즈의 연결 상태를 확인합니다.
슬림한 몸체	인체공학적으로 설계되어 좁은 곳에서도 한 손으로 잡을 수 있고, 데이터 홀드로 측정값을 화면에 고정합니다.

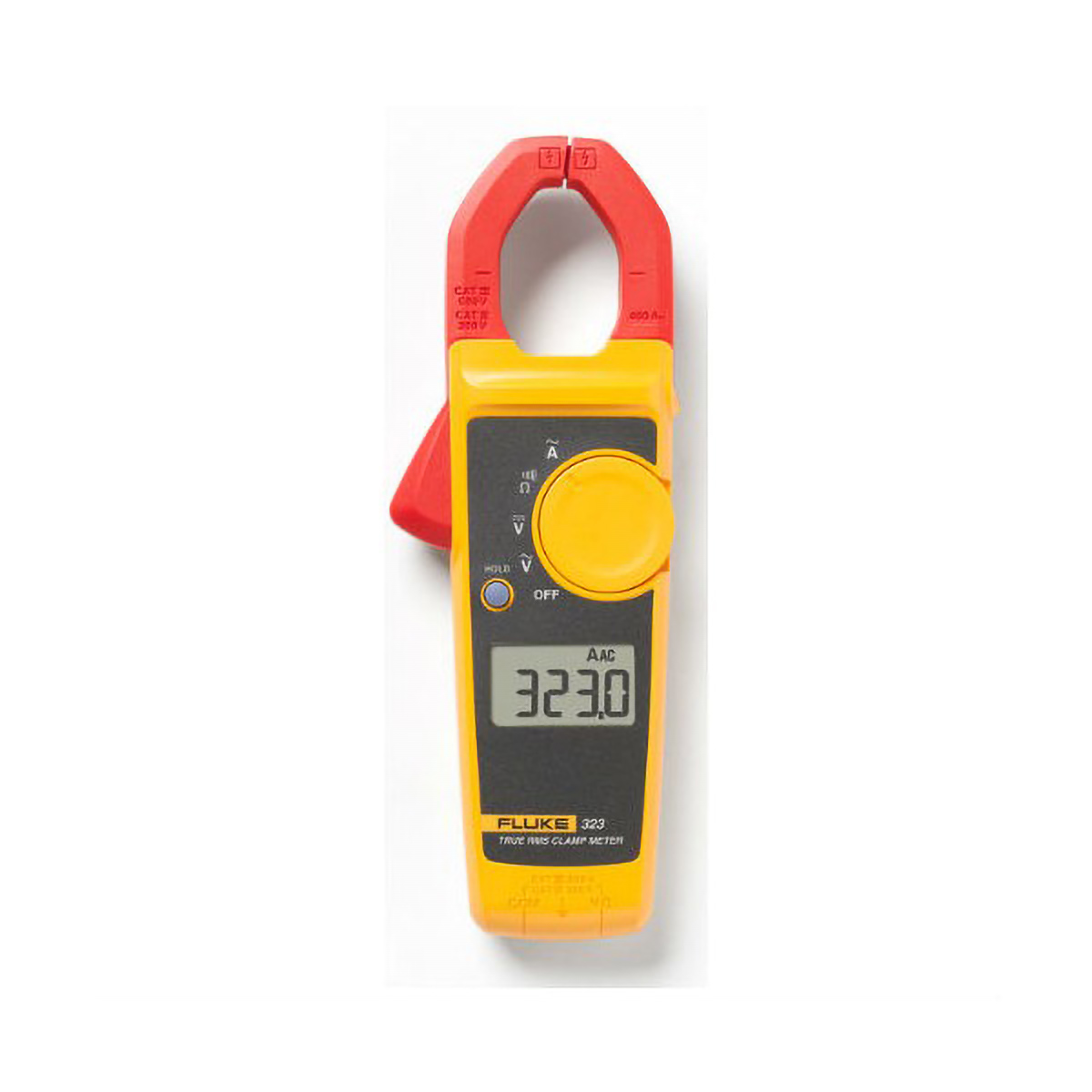

표시창과 다이얼이 있는 클램프 미터 전면

분전반 점검

전선을 끊지 않고
회로별 부하 확인

분전반에서는 회로마다 전선을 끊지 않고 집게로 감싸 교류 전류를 읽으므로, 부하가 걸린 회로와 걸리지 않은 회로를 빠르게 가려낼 수 있습니다. 400.0 A까지 단일 범위라 회로를 옮겨 가며 범위를 바꾸지 않아도 됩니다.

좁은 구획실에서의 취급

207 × 75 × 34 mm의 슬림한 본체라 케이블이 모인 구획실에서도 한 손으로 다룰 수 있습니다. 데이터 홀드로 값을 고정한 뒤 계측기를 꺼내 판독하세요.

실효값 측정

주파수 구간별
323 실효값 정확도

정확도는 45–65 Hz 구간이 ±(2 % + 5 digits), 65–400 Hz 구간이 ±(2.5 % + 5 digits)로 주파수에 따라 달라지므로, 측정 대상의 주파수부터 확인하세요. 판독 기준을 유지하려면 주기적인 교정이 필요합니다. 323의 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 정리해 안내해 드립니다.

사양

323 전류·전압·저항
상세 사양

항목	사양
교류 전류	400.0 A · ±(2 % + 5 digits) 45–65 Hz, ±(2.5 % + 5 digits) 65–400 Hz
직류 전류	없음
교류 · 직류 전압	600.0 V · AC ±(1.5 % + 5 digits), DC ±(1.0 % + 5 digits)
저항 · 통전	400.0 Ω / 4000 Ω · ±(1.0 % + 5 digits) · 통전 ≤ 70 Ω
응답 방식	True-RMS
집게	30 mm (600 MCM)
데이터 홀드	있음
백라이트 · Min/Max · 정전용량 · 주파수 · 온도	없음
크기 · 무게	207 × 75 × 34 mm · 265 g
안전 등급	CAT III 600 V, CAT IV 300 V
보증	2년

활용 분야

323으로 점검하는
분전반과 스위치·퓨즈

분전반 점검 — 회로별 전류로 부하가 걸린 회로를 확인합니다.
전압 확인 — 교류 전압을 600 V까지 측정합니다.
회로 연속성 — 통전 기능으로 배선 연결 상태를 확인합니다.
스위치·퓨즈 — 스위치, 퓨즈, 접촉단자의 도통을 점검합니다.

선택 가이드

320 시리즈에서
323을 고를 때

이럴 때 (현장 조건)	권장 모델	선택 이유
교류 전류만 측정하면 충분하다면	323	교류 400.0 A 단일 범위와 True-RMS 응답만 갖춘 기본형이라 분전반 점검에 맞습니다.
온도와 정전용량이 필요하다면	324	K형 열전대 온도와 1000 µF 정전용량을 더해 냉난방·모터 점검까지 한 대로 처리합니다.
직류 전류와 주파수까지 측정하려면	325	직류 400 A, 5.0–500.0 Hz 주파수, 40.00 kΩ 저항을 더해 직류 설비 점검에도 사용할 수 있습니다.

320 시리즈 323·324·325 사양 비교

모델	교류 전류 · 정확도	직류 전류	온도 · 정전용량	저항	무게
323	400.0 A · ±(2 % + 5 digits) 45–65 Hz	없음	없음	4000 Ω	265 g
324	40.00 / 400.0 A · ±(1.5 % + 5 digits) 45–400 Hz	없음	-10.0 ~ 400.0 °C · 1000 µF	4000 Ω	208 g
325	40.00 / 400.0 A · ±(2 % + 5 digits) 45–65 Hz	40.00 / 400.0 A · ±(2 % + 5 digits)	-10.0 ~ 400.0 °C · 1000 µF	40.00 kΩ	283 g

구성·옵션

323 기본 구성

구분	내용
본체	Fluke 323 True-RMS 클램프미터
구성품	TL75 테스트 리드, 소프트 케이스, 사용 설명서
크기 · 무게	207 × 75 × 34 mm · 265 g
보증	2년
안전 등급	CAT III 600 V, CAT IV 300 V

323과 함께 보는
True-RMS 클램프미터

Fluke 325 True-RMS 클램프미터
Fluke 301C True-RMS 포켓형 클램프미터
Fluke 374 FC True-RMS 교류 · 직류 클램프미터

Fluke 323으로 직류 전류도 측정할 수 있습니까?
아닙니다. 323은 교류 전류만 측정하므로, 직류 전류가 필요하면 325를 선택하세요.
323은 인버터 부하의 전류도 정확하게 읽습니까?
네, True-RMS 방식이어서 일그러진 파형도 실효값으로 읽습니다. 정확도는 45–65 Hz에서 ±(2 % + 5 digits)입니다.
323을 배전반 인입구에서도 사용할 수 있습니까?
대지 전압 300 V 이하 인입구에서만 사용할 수 있습니다. 등급은 CAT IV 300 V, CAT III 600 V이며, 이 값을 넘는 회로에는 사용하지 마세요.
323은 324와 무엇이 다릅니까?
324는 온도(-10 ~ 400 °C)와 정전용량을 함께 측정합니다. 323은 교류 전류 측정에 집중한 기본형입니다.
323 교정도 의뢰할 수 있습니까?
네, 사용 범위를 알려 주시면 교정 방법을 안내해 드립니다. 323이 (주)테솔의 KOLAS 인정 범위에 해당하는지도 함께 확인해 드립니다.
