리드 없이 전압을 읽는 Fluke FieldSense의 원리와 조건

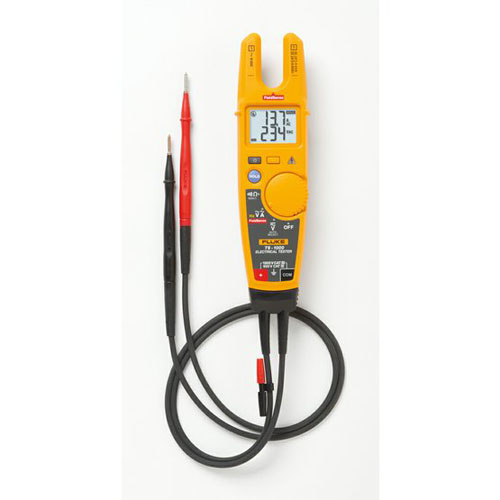

FieldSense는 측정기가 스스로 만든 기준 신호를 이용해 전선 피복 위에서 교류 전압 값을 계산하는 Fluke의 기술입니다. 분전반 단자가 깊이 있거나 절연 커버가 덮여 있어 리드를 대기 부담스러운 자리에서 쓸모가 크지만, 원리를 알아야 값이 틀리는 조건을 피할 수 있습니다. T6-1000 PRO·T6-600과 377 FC·378 FC의 공식 사양을 기준으로 원리와 측정 조건을 정리했습니다.
원리
FieldSense는 어떻게 전압을 계산할까요?
FieldSense는 측정기가 만든 기준 신호와 전선 주위의 교류 전기장이 합쳐진 파형을 읽어 전압과 주파수를 계산합니다. Fluke의 2017년 발표 자료에 따르면 T6는 기준 신호를 만들어 정전 용량 결합, 즉 직접 닿지 않고 전기장으로 이어지는 경로로 대지에 흘려보냅니다. 열린 포크에 활선을 넣으면 전선의 교류 전기장이 이 기준 신호와 겹쳐 합성 파형이 생기고, 센서가 이를 증폭한 뒤 디지털 신호 처리로 계산해 전압과 주파수를 표시합니다.
접지 경로
정확한 값에 필요한 접지 경로
FieldSense는 대지로 이어지는 정전 용량 경로가 있어야 값을 계산할 수 있습니다. Fluke 사용 안내는 이 경로를 만드는 방법으로 두 가지를 제시합니다. 하나는 검은 리드를 본체 뒤 보관 홈에 꽂고 손가락으로 접지 터치 패드를 잡아 몸을 경로로 삼는 방법이고, 다른 하나는 검은 리드를 전선관이나 접속함 같은 접지 도체에 집게로 물리는 방법입니다. 절연 장갑을 끼고 있거나 절연 사다리에 올라가 있으면 몸을 통한 경로가 약해지므로, 이때는 검은 리드를 접지 도체에 연결하세요.
모델별 측정 범위와 정확도
T6 계열의 FieldSense 전압 정확도는 ±(3 % + 3)이고, 377 FC·378 FC는 4/0 AWG 이하 도체에서 3 % ±5 digit, 그보다 굵은 도체에서 5 % ±5 digit입니다.
| 항목 | T6-1000 PRO | T6-600 | 377 FC / 378 FC |
|---|---|---|---|
| FieldSense 전압 | 1000 V | 600 V | 1000 V |
| 정확도(45~66 Hz) | ±(3 % + 3) | ±(3 % + 3) | 3 % ±5 digit |
| 도체·개구부 | 4/0 AWG, 17.8 mm | 4/0 AWG, 17.8 mm | 34 mm 집게 |
| 교류 전류 | 200.0 A | 200.0 A | 999.9 A, iFlex 2500 A |
| 안전 등급 | CAT IV 600 V / CAT III 1000 V | CAT III 600 V | CAT IV 600 V / CAT III 1000 V |
리드를 단자에 대는 측정은 정확도가 더 좋아서, T6-1000 PRO의 리드 교류 전압 정확도는 ±(1.5 % + 2)입니다. 판정 한계에 가까운 값이 나왔다면 FieldSense 값은 확인용으로 두고 리드로 다시 측정하세요.
사양 밖 조건: 직류·저전압·인버터 출력
FieldSense 전압 사양은 16 V 이상, 45~66 Hz의 교류에만 적용됩니다. 전기장을 읽는 방식이라 직류 전압은 FieldSense로 측정되지 않으므로 직류는 리드를 대고 측정해야 합니다. 인버터 출력처럼 주파수가 45~66 Hz를 벗어나는 회로도 사양 범위 밖이고, 16 V보다 낮은 전압은 값이 표시되더라도 사양이 보장되지 않습니다. 전선 위치도 값에 영향을 주므로 아래 기준에 맞춰 두세요.
- T6는 전선을 포크 바닥 가운데에 둡니다.
- 377 FC·378 FC는 전선을 집게 개구부에 최대한 가깝게 둡니다.

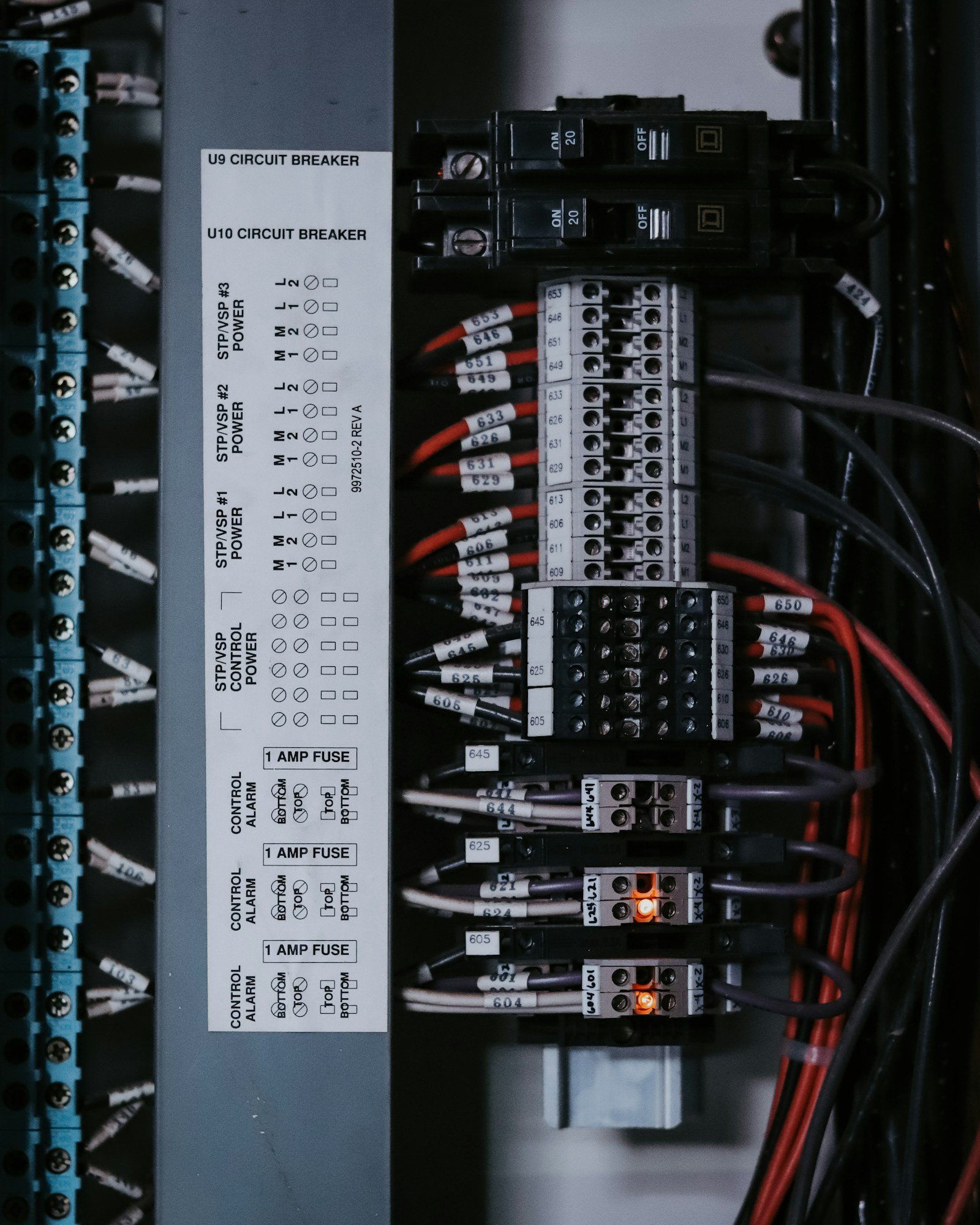

- 여러 가닥이나 차폐 케이블은 묶음째 측정하지 말고 한 가닥씩 측정합니다.

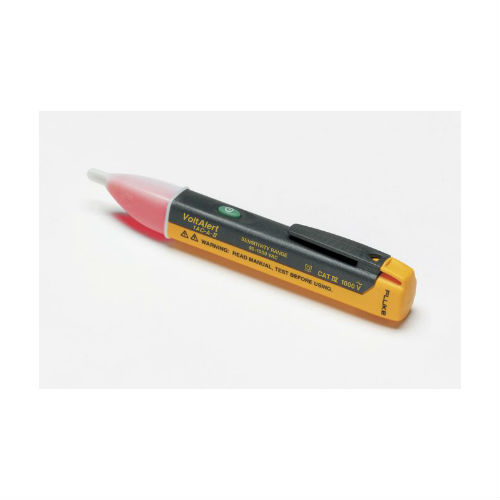

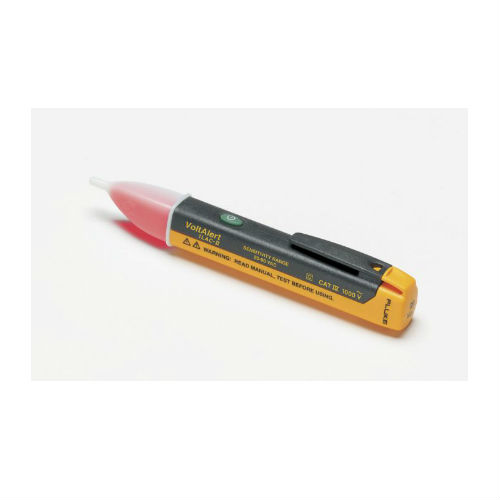

비접촉 검전기와 다른 점

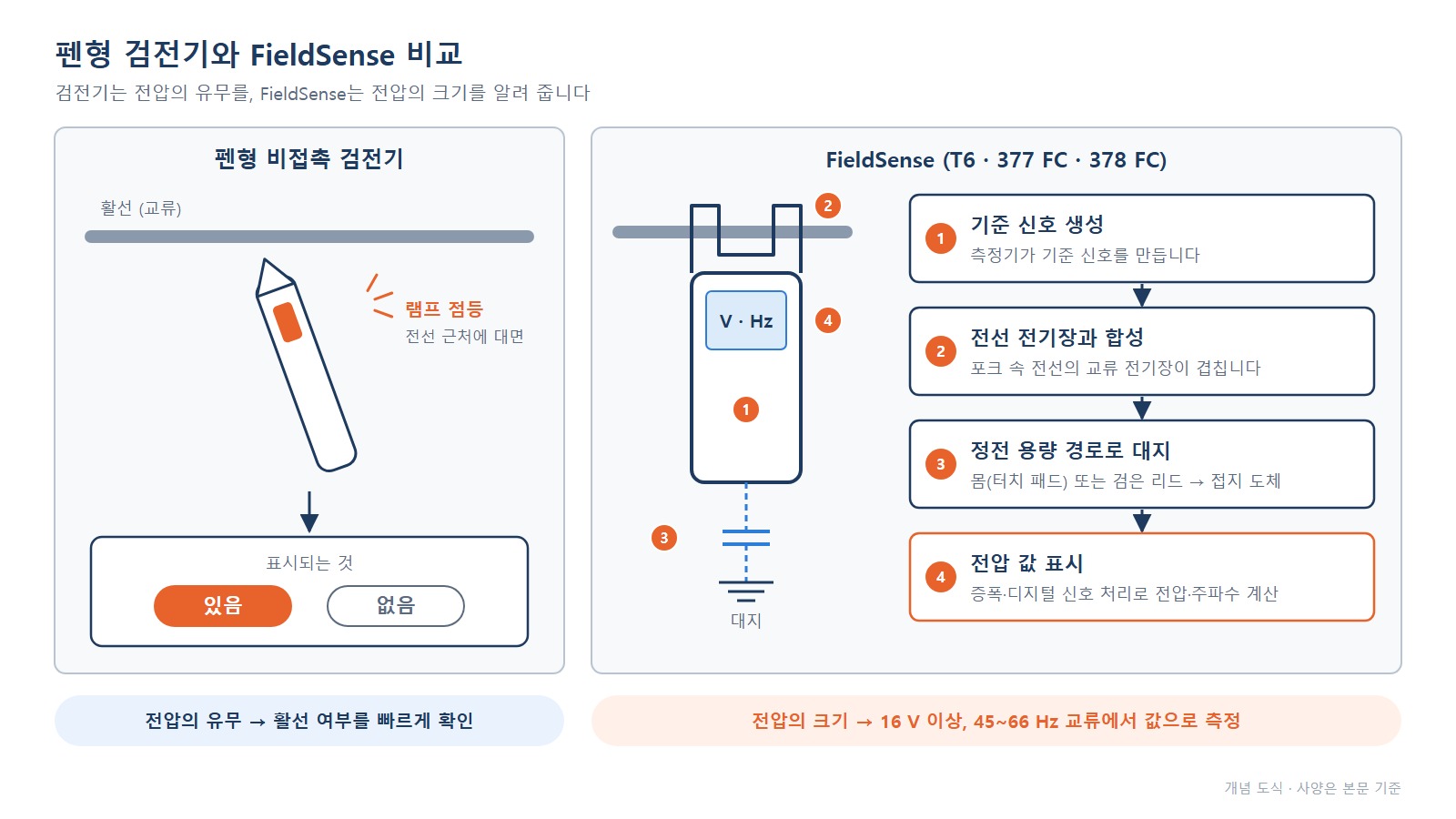

펜형 비접촉 검전기는 전압이 있는지만 알려 주고, FieldSense는 전압의 크기를 숫자로 보여 줍니다. 그래서 검전기는 활선 여부를 빠르게 가리는 데, FieldSense는 정격 전압이 제대로 들어오는지 확인하는 데 맞습니다. 정전 작업 전 무전압 확인처럼 판정이 안전과 직결되는 일에는 Fluke 안내대로 측정 전후에 PRV240FS 같은 검증 장치로 측정기를 확인하고, 사업장 절차가 정한 접촉식 측정을 함께 적용하세요. 검전기 종류별 특성은 「검전기 고르기, 2극과 비접촉식」에서 이어집니다.
377 FC·378 FC의 3상 선간 전압 표시
Fluke 발표 자료에 따르면 377 FC와 378 FC는 세 단계 조작으로 3상 전압·전류 시험을 마치고, 상-대지 전압과 선간 전압을 모두 화면에 표시합니다. 2021년 발표 자료를 보면 두 모델은 전압과 전류를 한 화면에 함께 보여 주며, 378 FC에는 측정하는 동안 전력 품질 문제를 자동으로 감지해 알려 주는 전력 품질 표시 기능이 더해져 있습니다. 집게로 999.9 A, 함께 제공되는 iFlex 유연 프로브로 2500 A까지 교류 전류를 잴 수 있어, 굵은 모선에서 전압과 부하 전류를 한 번에 기록할 때 유리합니다.
FieldSense 측정 순서
접지 경로를 먼저 정하고 사양 범위 안의 회로에서 한 가닥씩 측정하면, FieldSense 값을 믿고 쓸 수 있습니다.
- 측정할 회로가 16 V 이상, 45~66 Hz의 교류인지 확인합니다.
- 절연 장갑이나 절연 사다리를 사용하고 있다면 검은 리드를 접지 도체에 연결합니다.
- 측정 전에 검증 장치로 측정기 동작을 확인합니다.
- 전선 한 가닥을 포크 바닥 가운데나 집게 개구부 가까이에 둡니다.
- 화면이 신호를 안정적으로 잡은 것을 확인하고 HOLD로 값을 고정합니다.
- 판정이 필요한 값은 리드로 다시 측정하고, 측정 후 검증 장치로 한 번 더 확인합니다.

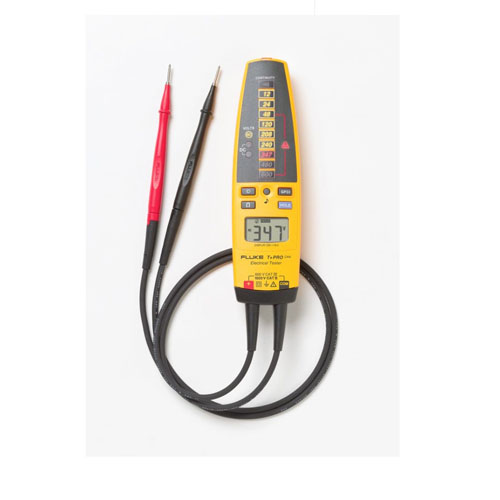

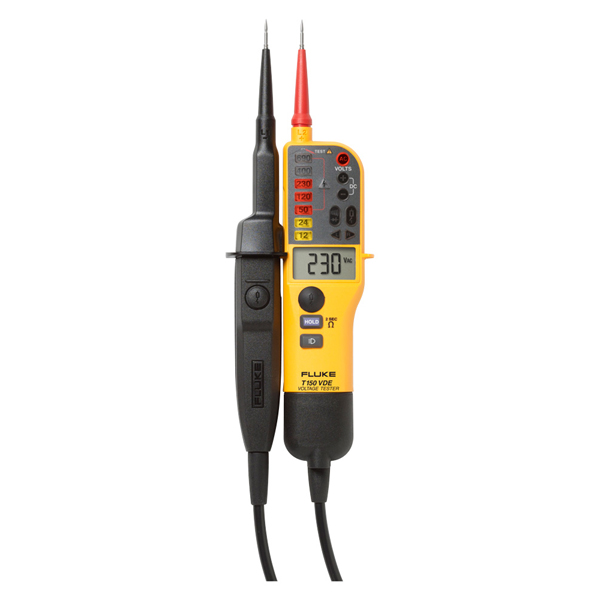

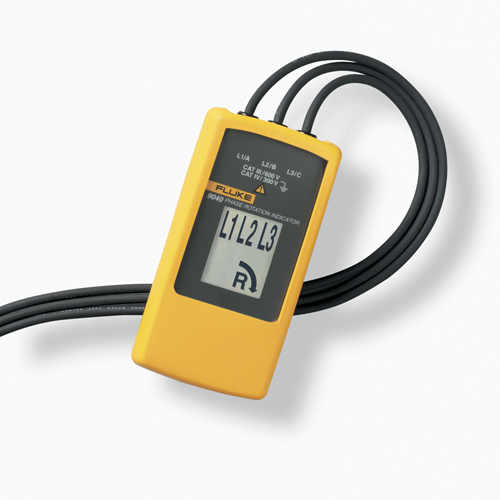

관련 제품
함께 볼 글
자주 묻는 질문
FieldSense로 직류 전압도 잴 수 있나요?
잴 수 없습니다. FieldSense는 교류 전기장을 읽는 방식이라 직류 전압은 측정하지 못하니, 직류는 리드를 대고 측정하세요.
FieldSense로 잴 때 검은 리드를 꼭 연결해야 하나요?
꼭 그렇지는 않습니다. 접지 터치 패드를 잡으면 몸이 경로가 되므로 연결하지 않아도 됩니다. 다만 절연 장갑을 끼거나 절연 사다리 위에서 작업한다면 검은 리드를 접지 도체에 연결해야 하고, T6-600은 외부 접지 없이 측정하면 정확도에 3 %가 더해집니다.
T6 FieldSense 정확도는 어느 정도인가요?
±(3 % + 3)입니다. 45~66 Hz, 16 V 이상에서 적용되며, 230 V를 재면 약 ±9.9 V입니다.
비접촉 검전기 대신 T6를 써도 되나요?
쓸 수 있고, T6는 전압의 크기까지 보여 줍니다. 다만 무전압 확인처럼 안전과 직결되는 판정에는 검증 장치 확인과 사업장 절차에 따른 접촉식 측정을 함께 적용해야 합니다.
377 FC와 378 FC는 무엇이 다른가요?
378 FC에는 전력 품질 표시 기능이 더해져 있습니다. 두 모델 모두 FieldSense 전압, 999.9 A 집게 전류, iFlex 2500 A 측정을 지원합니다.
