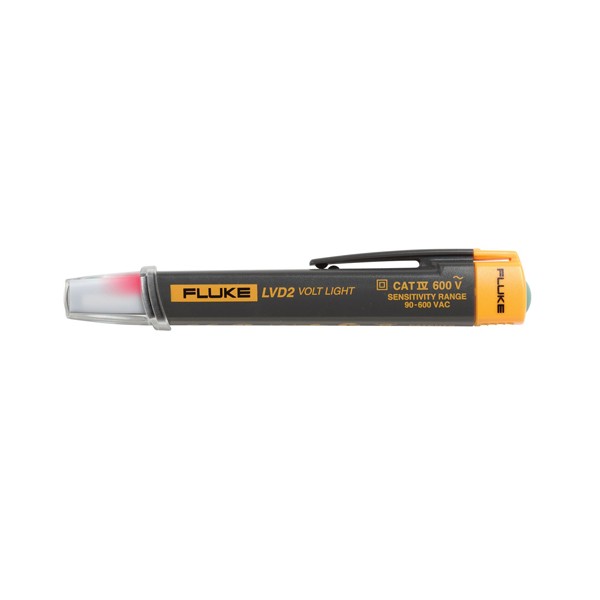

FLUKE-LVD2 LVD2 전압조명

FLUKE-LVD2 LVD2 전압조명

MODEL
FLUKE-LVD2
브랜드
FLUKE

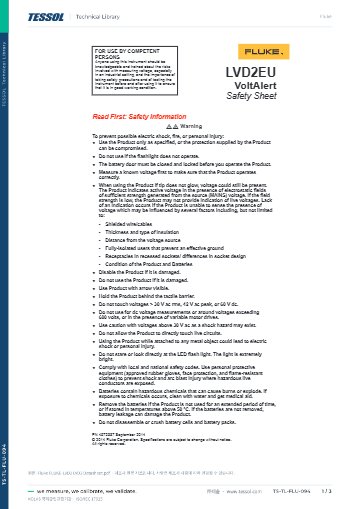

제품 자료
제품문의 구매하기

어두운 분전반을 비추며
전압을 감지하는 펜형 검전기

Fluke LVD2 비접촉 검전기 · 손전등

견적 받기

Fluke 국내 공식 대리점

Fluke LVD2는 AC 90–600 V를 감지하는 펜형 비접촉 검전기(Volt Light)입니다. 밝은 흰색 LED 손전등과 파랑·빨강 2단 감도를 함께 갖춰 어두운 분전반 안에서도 충전부 위치를 찾을 수 있습니다.

전원에 가까워지면 파란 불빛이, 전원 위치에 닿으면 빨간 불빛이 켜지므로 배선 경로를 따라가며 위치를 단계적으로 좁혀 갈 수 있습니다. 손전등 LED의 수명은 100,000시간입니다. 한 손으로 조명과 검전을 함께 해결하는 이 장비는 (주)테솔이 국내에 공식 공급합니다.

AC 90–600 V

비접촉 감지 범위

2단 감도

파랑 근접, 빨강 접점

CAT IV 600 V

전기 안전 등급

100,000시간

손전등 LED 수명

특징

조명과 검전을
LVD2 펜 하나로

핵심 특징현장에서 달라지는 점
손전등 겸용조명 도구와 검전기를 따로 챙기지 않아도 되므로 좁은 패널 안에서 한 손이 자유로워집니다.
파랑·빨강 2단 감도파란 불빛은 전원 근처, 빨간 불빛은 전원 위치를 알려 주므로 선을 따라가며 통전 지점을 단계적으로 좁힐 수 있습니다.
초고휘도 흰색 LED어두운 패널 안쪽의 단자와 배선 색상을 비춰 주므로 잘못 접촉할 위험이 줄어듭니다.
펜형 본체한 손으로 쥐고 좁은 틈에 넣을 수 있어 단자대 사이의 배선을 빠르게 확인합니다.
CAT IV 600 V인입부에 가까운 계통이라도 정격 범위 안이라면 점검 구간을 가리지 않고 쓸 수 있습니다.
AAA 배터리 1개 포함배터리가 들어 있어 개봉하자마자 사용할 수 있고, 교체할 때도 AAA 1개면 됩니다.

2단 감도

LVD2의 파랑에서 빨강으로
위치를 좁히는 방법

LVD2는 전원에서 2.54–12.7 cm 거리에 들어오면 파란 불빛을 켜고, 전원 위치에 닿으면 빨간 불빛으로 바뀝니다. 파란 불빛이 보이는 방향으로 팁을 옮기다가 빨간 불빛으로 바뀌는 지점을 찾으세요. 피복을 벗기지 않고도 전압이 걸린 선의 위치를 좁힐 수 있습니다.

파란 불빛에서 빨간 불빛으로

배선 여러 가닥이 겹친 패널에서는 파란 불빛만으로 어느 선인지 알기 어렵습니다. 팁을 한 가닥씩 옮기며 빨간 불빛이 켜지는 선을 찾으면 통전 배선을 구분할 수 있습니다. 그 결과는 반드시 2극 테스터로 측정해 확인하세요.

사용 제한

LVD2를 사용하면 안 되는
세 가지 조건

DC 회로와 600 V를 넘는 회로, 가변 속도 드라이브(인버터) 근처에서는 LVD2를 사용하지 마세요. 비접촉 검전기는 전압이 있다는 신호만 알려 주므로, 전압 부재 확인은 두 프로브를 직접 대는 2극 전압 테스터나 멀티미터로 마무리해야 합니다.

  • 정격 — AC 90–600 V, CAT IV 600 V 범위를 벗어난 계통에는 사용하지 않습니다.
  • 동작 환경 — 0 ~ 50 °C, 고도 2000 m 이내에서 사용합니다.
  • 작업 전후 — 전압이 확실한 회로에 먼저 대 보고 검전기가 정상적으로 반응하는지 확인합니다.

사양

LVD2 90–600 V 감지와
펜형 손전등 사양

항목사양
모델 / 부품 번호Fluke LVD2 / 2740300
형태펜형 비접촉 검전기 + 손전등
전압 감지 범위AC 90–600 V
2단 감도전원에서 2.54–12.7 cm 거리에서 파란 불빛, 전원 위치에서 빨간 불빛
손전등초고휘도 흰색 LED, 수명 100,000시간
안전 등급CAT IV 600 V
동작 온도0 ~ 50 °C
동작 고도2000 m
전원AAA(IEC LR03) 1개 포함
사용 제한DC 회로, 600 V 초과 회로, 가변 속도 드라이브 근처에서는 사용하지 않음

활용 분야

LVD2가 쓰이는
어두운 패널 점검 현장

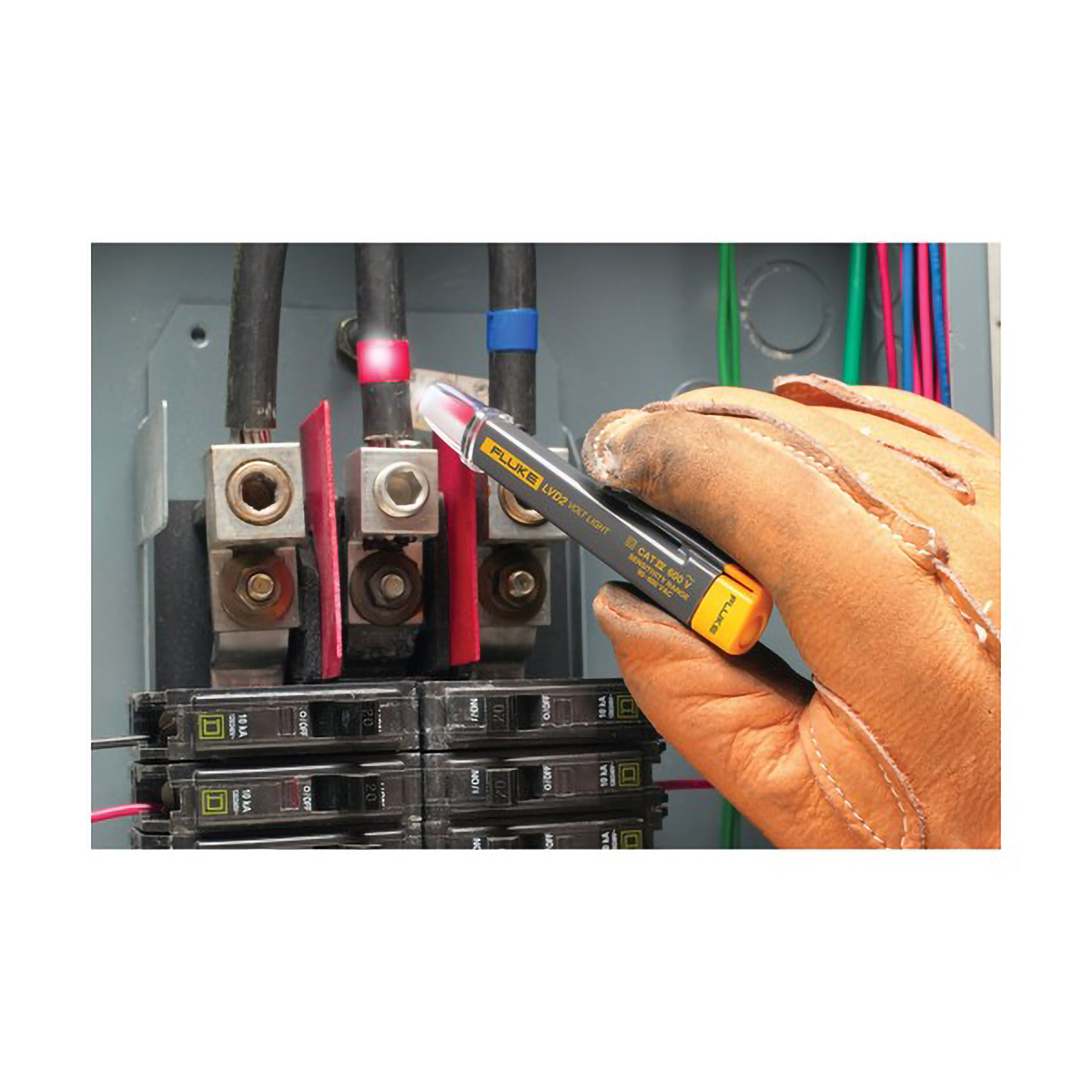

  • 분전반 점검 — 어두운 패널 안에서 충전부 위치를 손전등으로 비추며 빠르게 찾습니다.

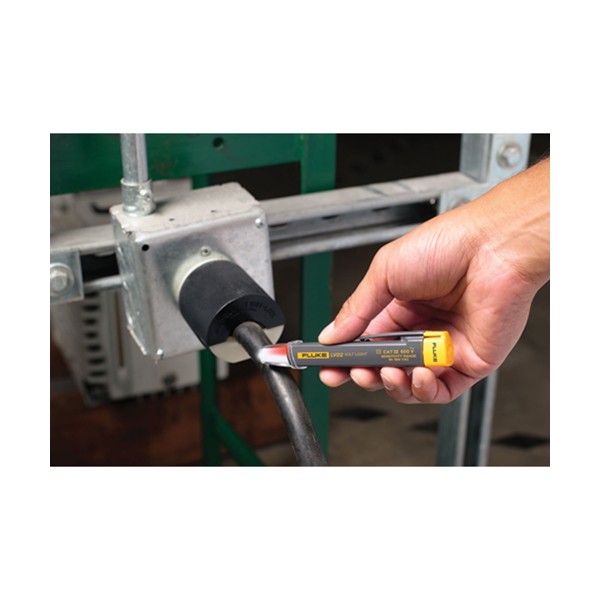

  • 배선 추적 — 전원 쪽으로 옮겨 가며 전압 신호가 켜지는 선을 단계적으로 좁힙니다.
  • 설비 순찰 — 조명과 검전을 한 손으로 해결해 순찰 때 들고 다닐 장비가 줄어듭니다.
  • 설치 작업 전 — 작업 대상 선에 팁을 대어 전압 신호 유무를 먼저 확인합니다.

선택 가이드

점검 전압에 맞는
Fluke 검전기와 테스터

이럴 때 (현장 조건·용량)권장 모델선택 이유
어두운 분전반에서 조명과 검전을 함께 하려면Fluke LVD2손전등을 내장하고 파랑·빨강 2단 감도로 위치를 좁혀 주므로 장비 하나로 두 가지 일을 처리합니다.
AC 1000 V까지의 배전 회로를 점검한다면Fluke 1AC IIAC 90–1000 V 감지와 CAT IV 1000 V 등급을 갖춰 600 V를 넘는 회로에도 사용할 수 있습니다.
AC 20–90 V 제어 회로를 점검한다면Fluke 1LAC II A90 V 아래에서부터 감지하는 저전압 전용 모델이라 제어 회로의 낮은 전압을 점검할 수 있습니다.
전압 부재 확인과 저항 측정이 필요하다면Fluke T1502극 프로브 방식으로 6–690 V와 저항 1999 Ω까지 측정해 작업 전 안전 확인을 마칠 수 있습니다.

구성·옵션

LVD2 본체 구성과
부품 번호

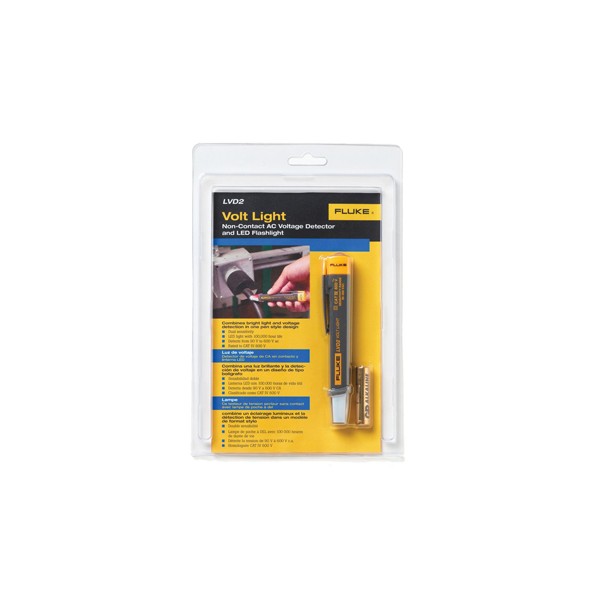

구분내용
본체펜형 비접촉 검전기 · 손전등 LVD2
배터리AAA(IEC LR03) 1개 포함
부품 번호2740300
